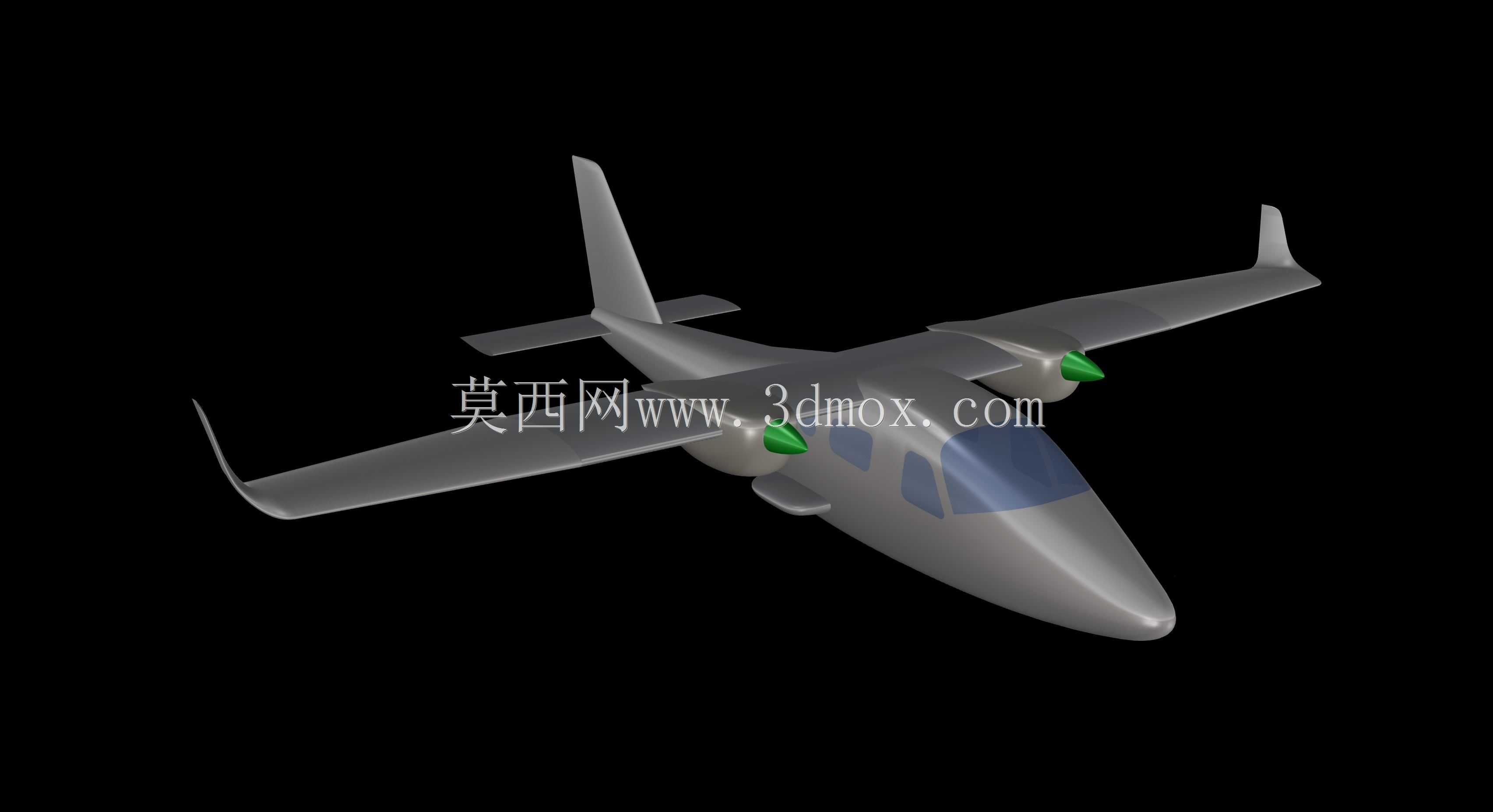

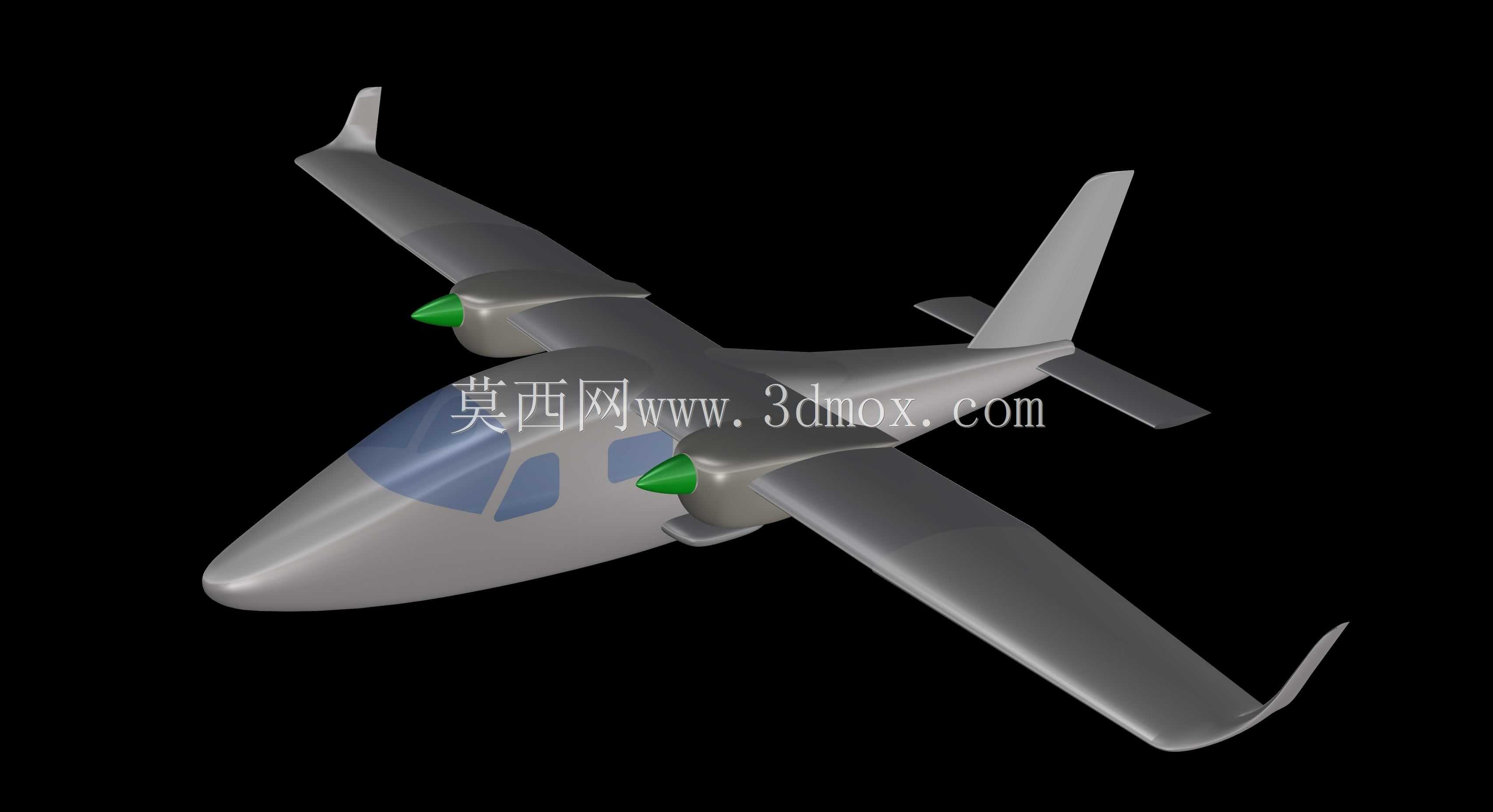

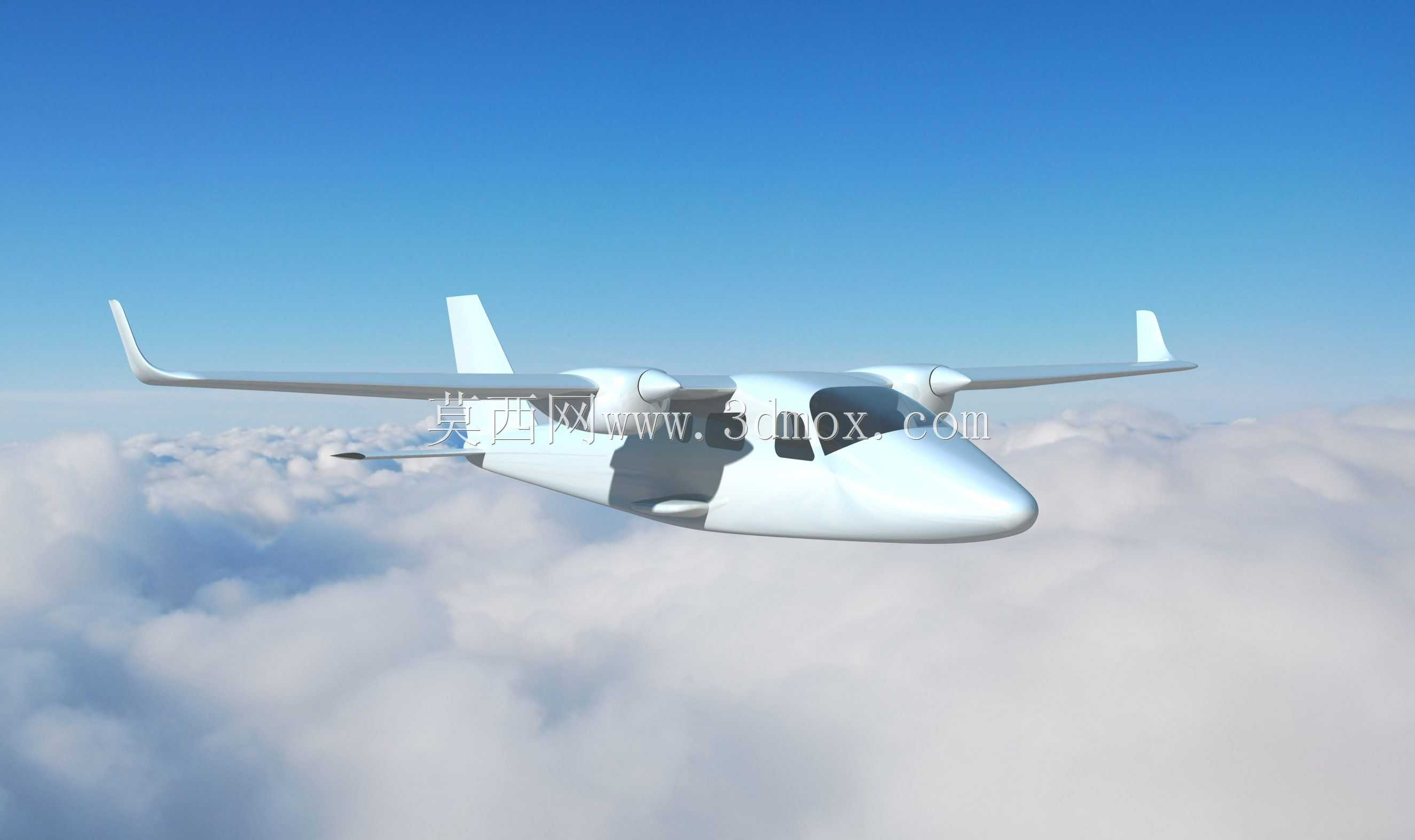

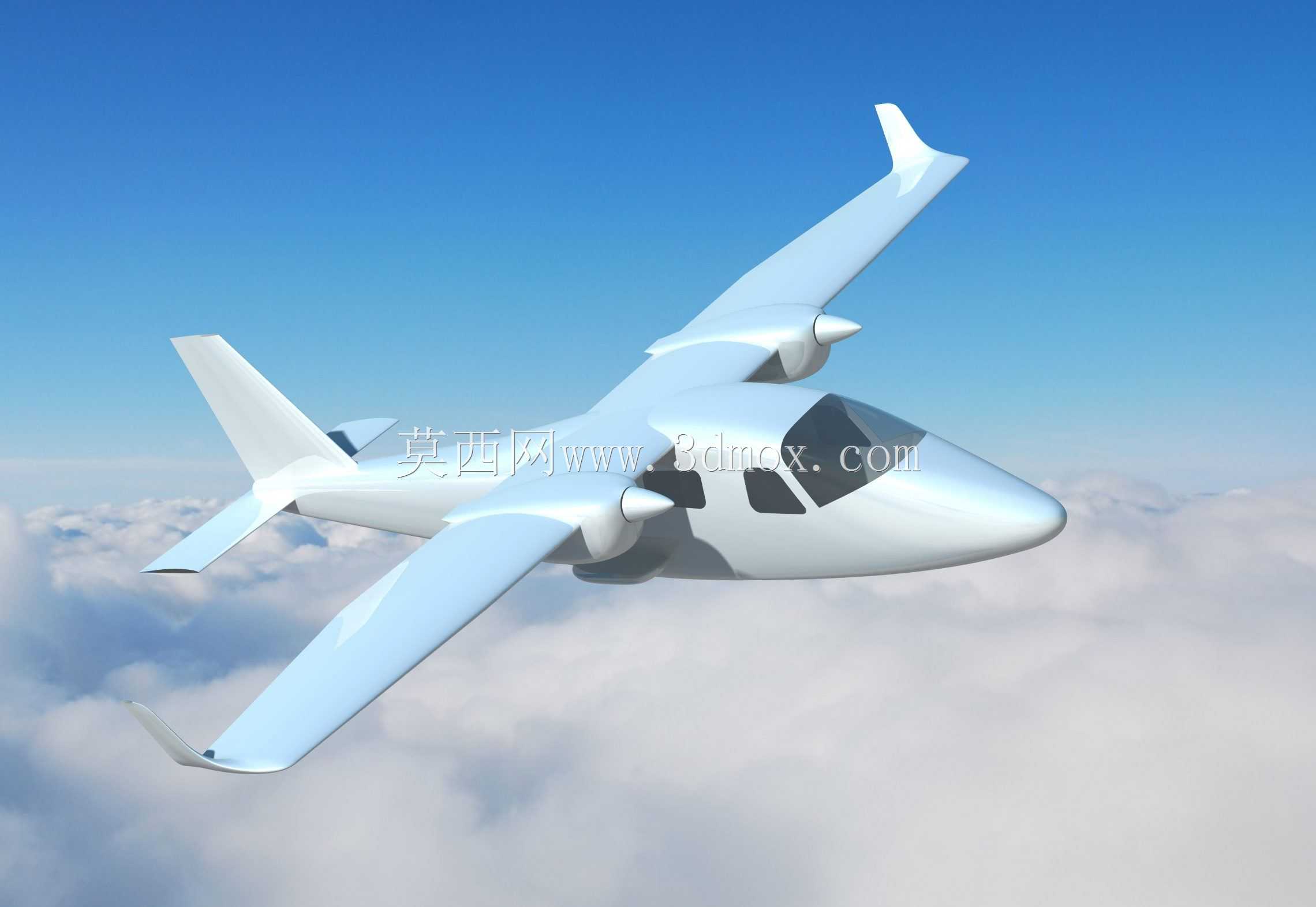

泰克南P2006双发通用飞机外观结构

　　设计过程中优先还原高单翼布局的气动外形特征，机翼布置于机身顶部的结构形式，可在起降阶段减少地面杂物对动力装置的干扰，同时为客舱留出更充裕的舷窗视野，适配观光、航拍类作业的观景需求；机身曲面采用连续顺滑的NURBS曲面搭建，重点控制机头雷达罩、座舱风挡、发动机短舱、尾翼衔接处的曲面曲率连续性，避免曲面折角带来的气动阻力增量，同时匹配实际机型的侧面轮廓比例，保证机身截面从机头到机尾的收缩过渡符合真实机型的气动修形逻辑。本次呈现的泰克南P2006双发轻型通用飞机三维外观结构，围绕通用航空作业场景的实际使用需求搭建曲面框架，覆盖飞行训练、短途通勤、低空观光、私人飞行等多类作业场景的适配性设计考量。从实际作业维度看，双发动力布局的核心价值在于单台动力失效时的剩余动力冗余，可支撑飞行训练场景下的单发失效模拟科目训练，也能在偏远地区短途通勤、复杂气象低空飞行时提升安全裕度，适配无完备备降场的低空作业航线需求。

　　动力短舱的布置位置经过比例校准，两台活塞发动机分别安装于机翼中段下方，短舱与机翼的衔接处做了流线型整流设计，既减少翼下乱流对尾翼的干扰，也能保证发动机维护时的拆装操作空间，短舱外形匹配活塞发动机的散热需求，预留了对应散热口的曲面凹陷位置，还原真实机型的散热通道外形特征。起落架部分采用前三点式固定起落架的外形还原，前起落架布置于机头下方，主起落架支撑结构连接于机身下部，起落架整流罩的曲面贴合轮胎外形，减少飞行过程中的起落架阻力，同时固定起落架的结构形式也匹配轻型通用飞机降低维护复杂度的设计需求，无需复杂的收放机构即可满足低速飞行的使用要求。

　　尾翼部分采用常规布局，垂直尾翼与水平尾翼的舵面分界线做了明确的曲面区分，垂尾后缘的方向舵、平尾后缘的升降舵外形比例与真机一致，可直观呈现操纵面的布置位置与偏转边界，为后续飞行仿真、气动分析的模型细化提供基础外形参考。座舱部分的风挡曲面采用多块拼接的透明件外形设计，侧窗轮廓贴合机身曲面走向，舱门位置的曲面凹陷还原了真实机型的登机门边界，客舱内部的轮廓曲面预留了四座布局的空间边界，可支撑后续内饰结构、航电设备布置的二次建模工作。

　　从安装边界与尺寸比例来看，模型严格匹配真机的翼展、机身长度、机高的相对比例，机翼的上反角、安装角均做了角度还原，保证机翼与机身的相对位置符合真机的气动设计参数，发动机短舱的轴线与机翼的相对角度也做了校准，匹配真实机型的动力拉力线设计要求，避免出现拉力线偏移带来的气动仿真误差。整体曲面建模以外观气动外形还原为核心，省略了内部复杂的管路、线束、航电细节，重点保证外表面的曲面精度与比例准确性，可用于通用航空机型的外观展示、飞行模拟场景搭建、航空科普教具开发、初期方案选型的外形参考等场景，建模过程中对易出现曲面扭曲的翼身融合处、短舱与机翼衔接处做了多轮曲面曲率检查，保证相邻曲面的G2连续性，避免渲染或3D打印时出现曲面破面、棱角突兀的问题，同时对机翼前后缘的圆角半径、机头整流罩的圆弧过渡做了细节优化，还原真机的流线型外观特征。
