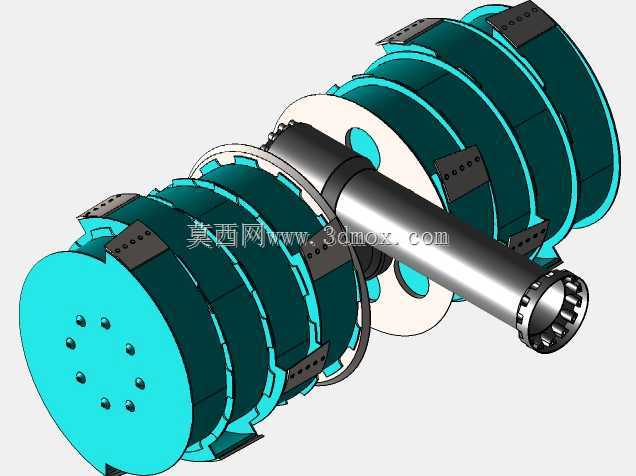

航空航天用风化层收集阴阳鼓结构

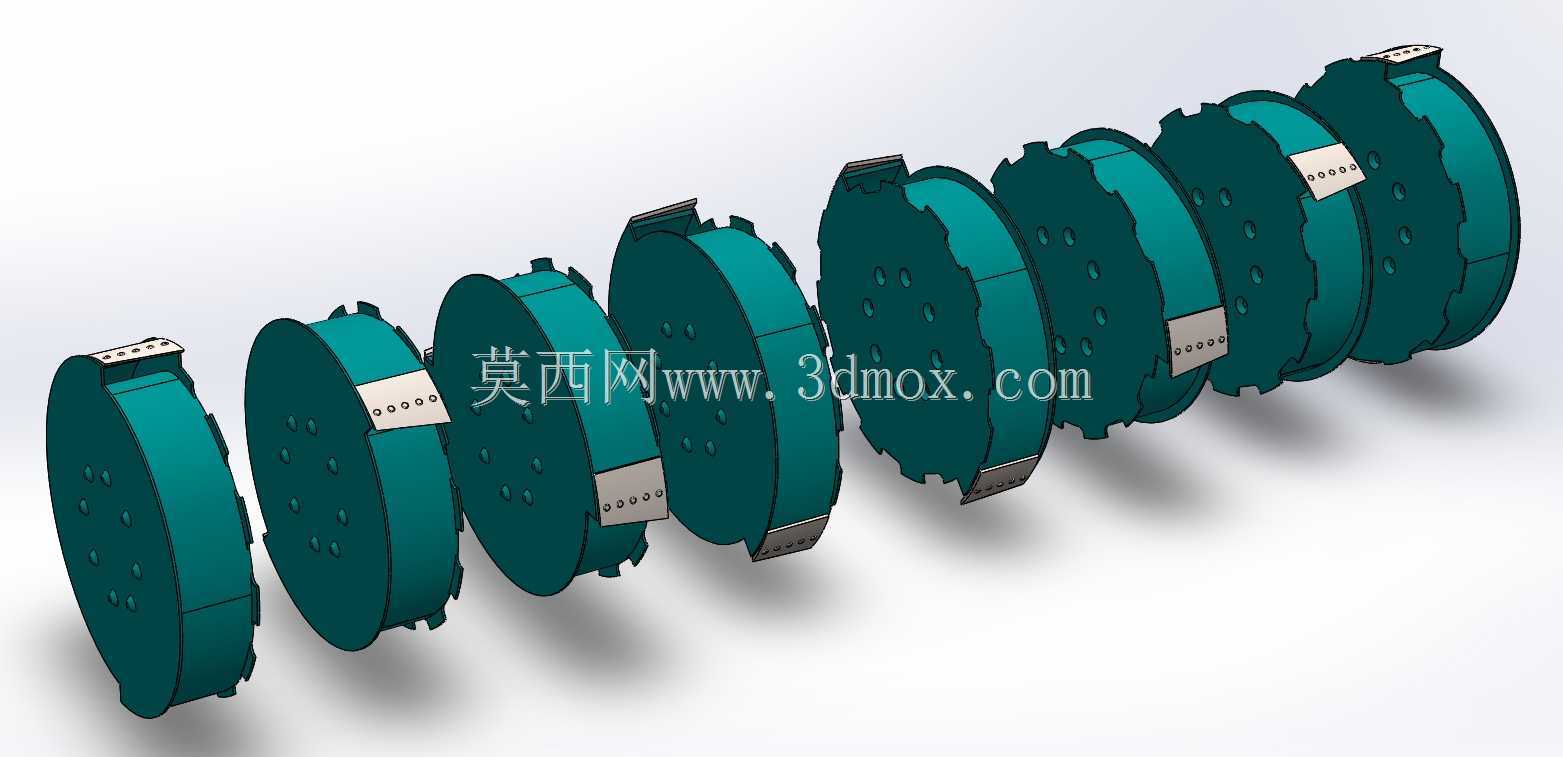

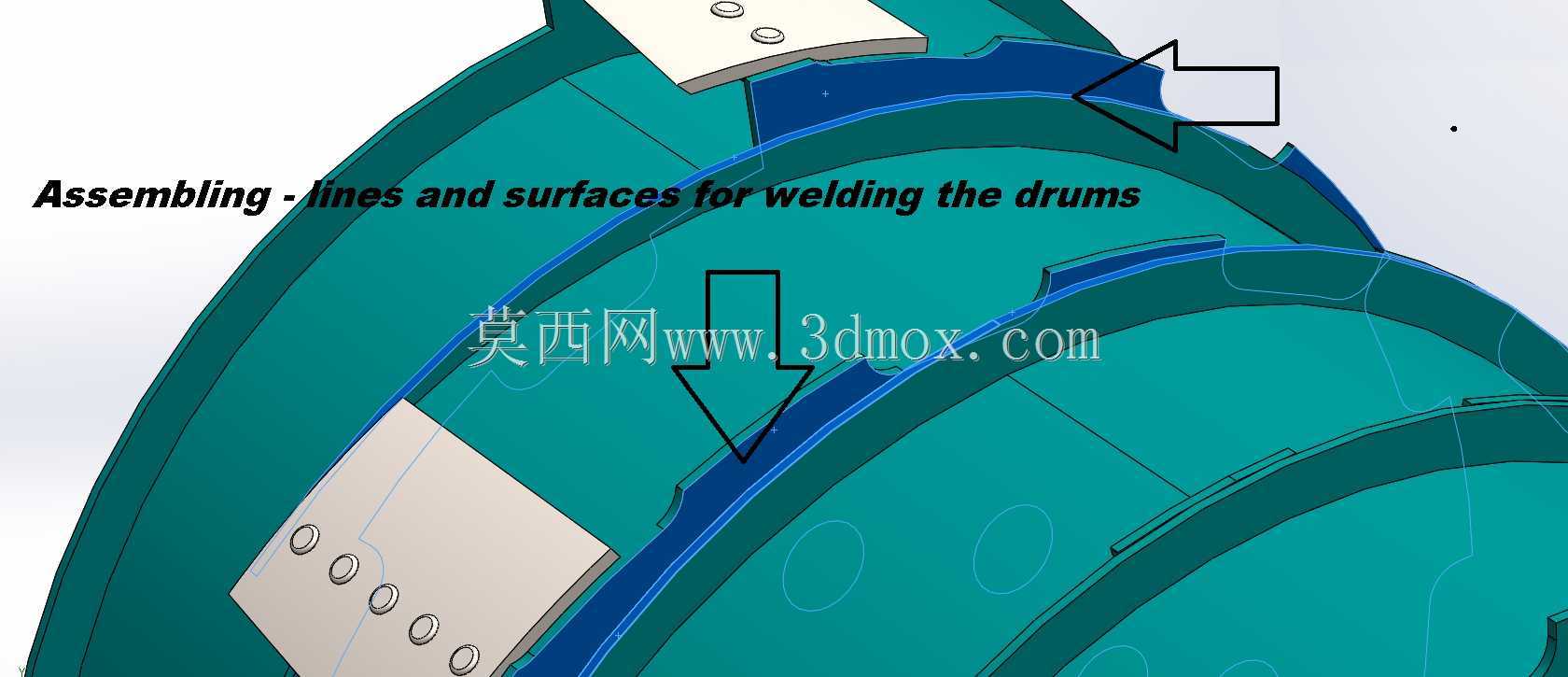

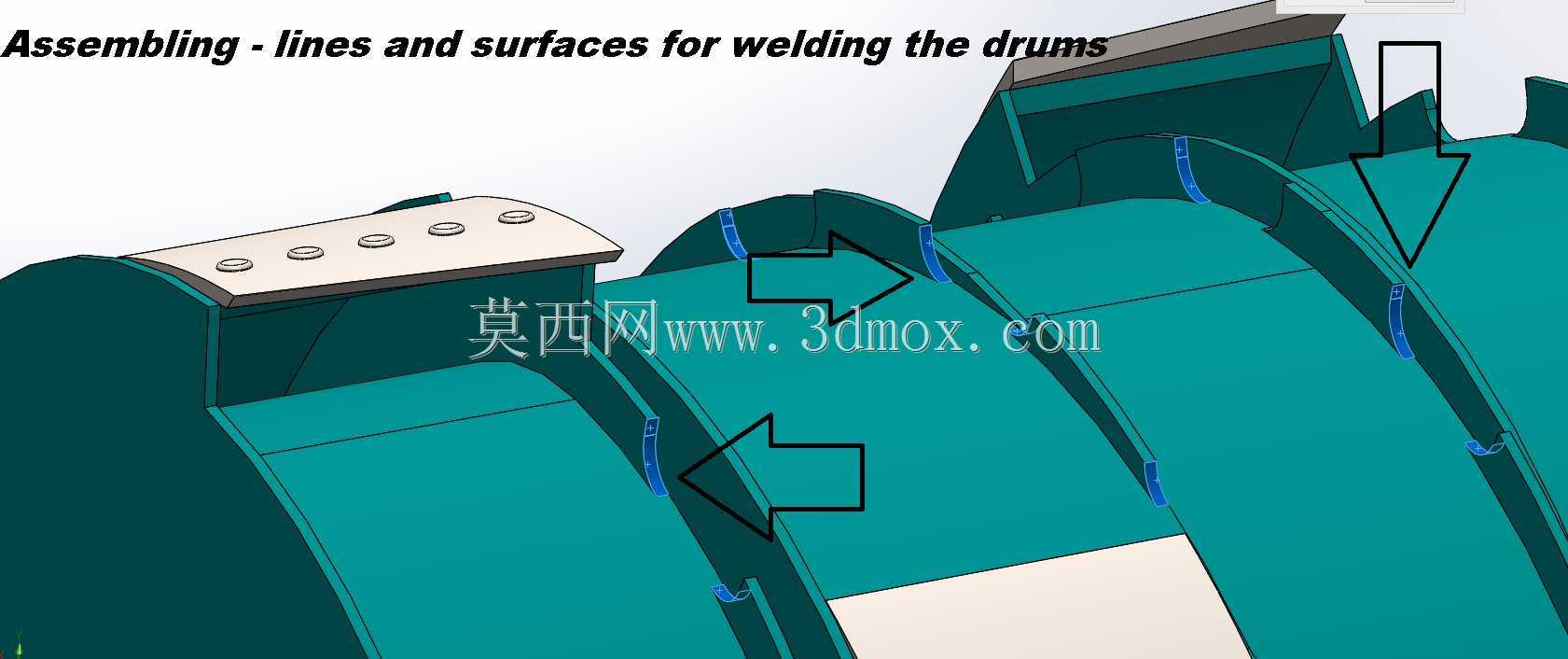

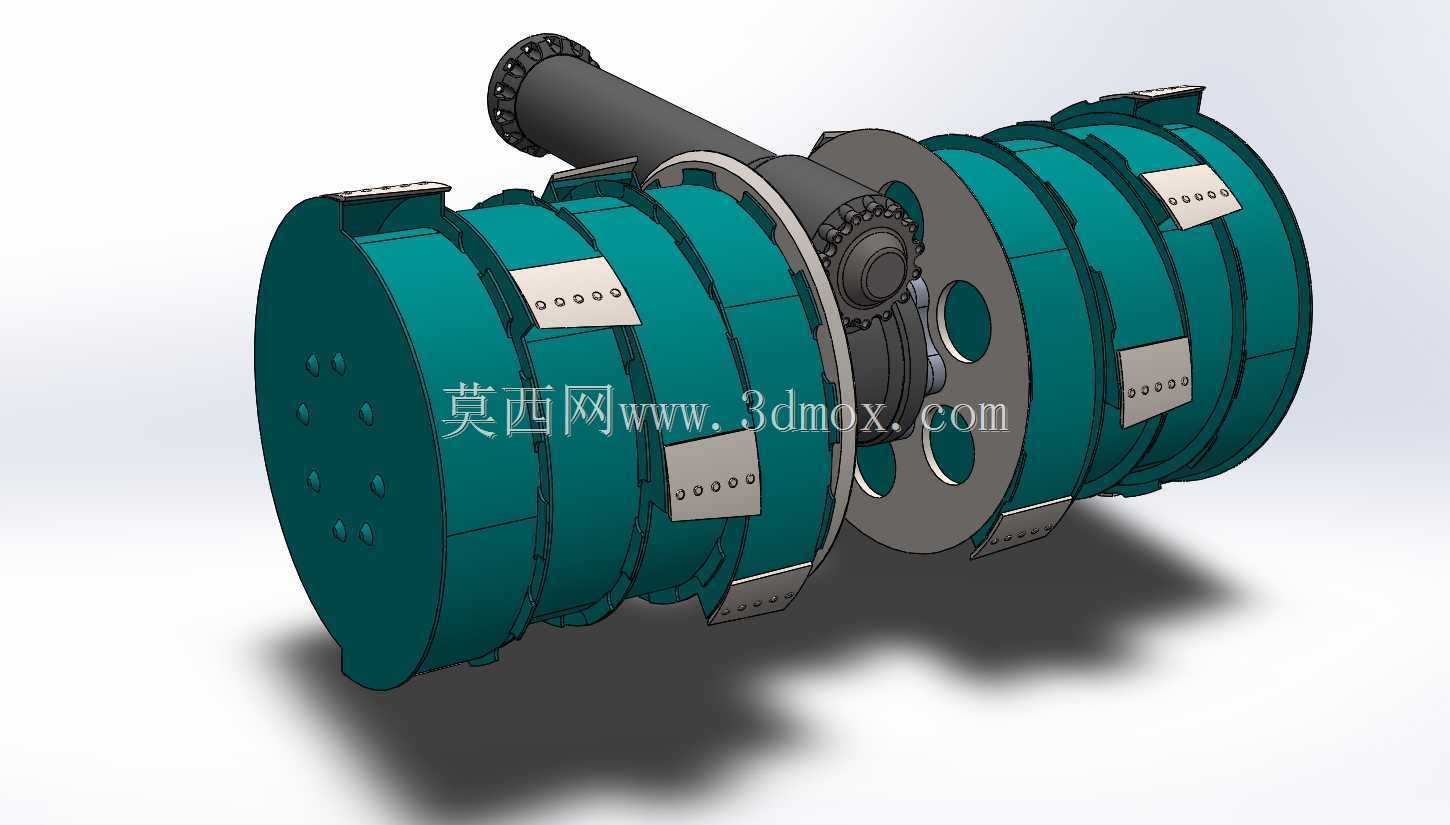

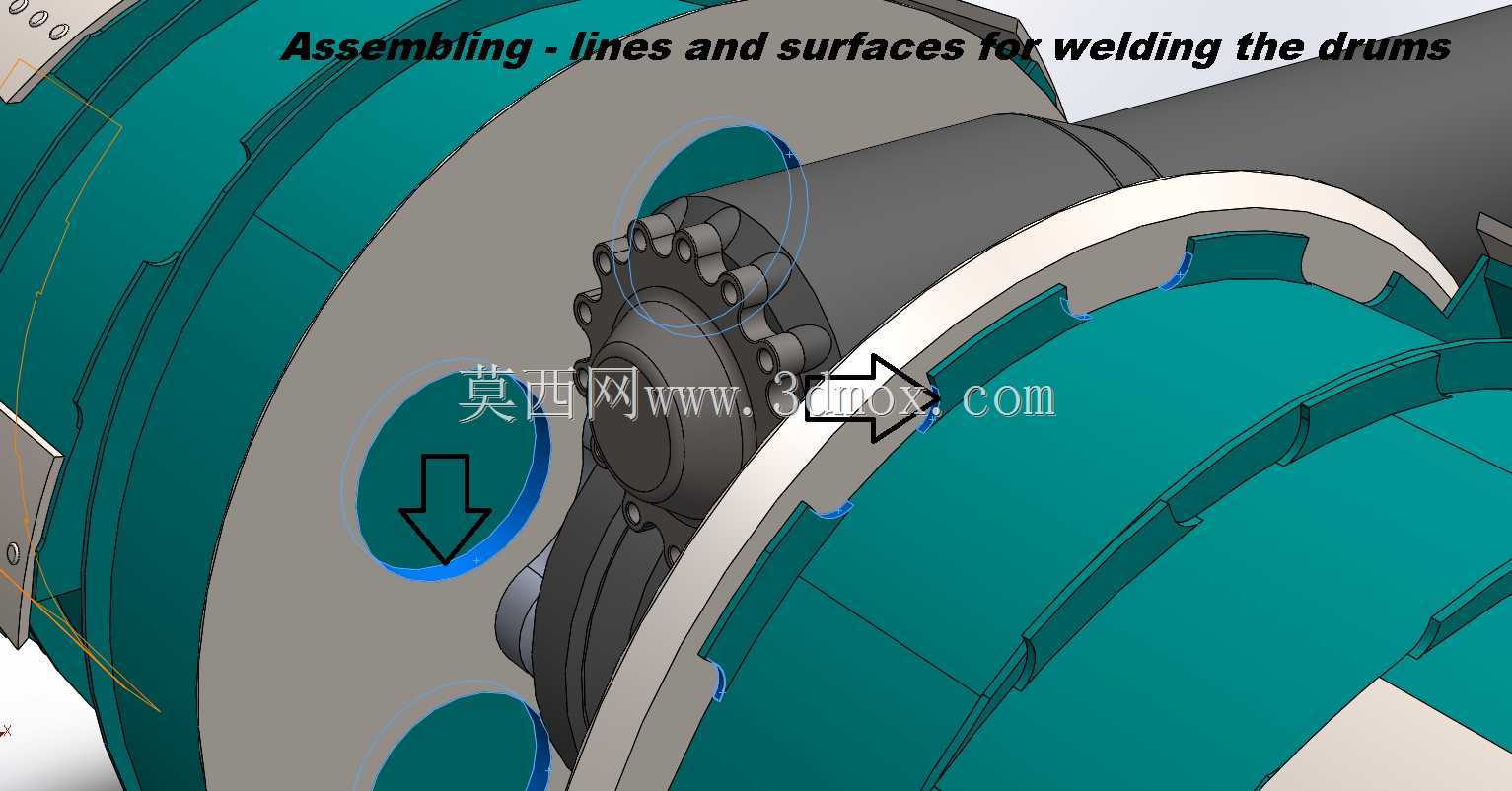

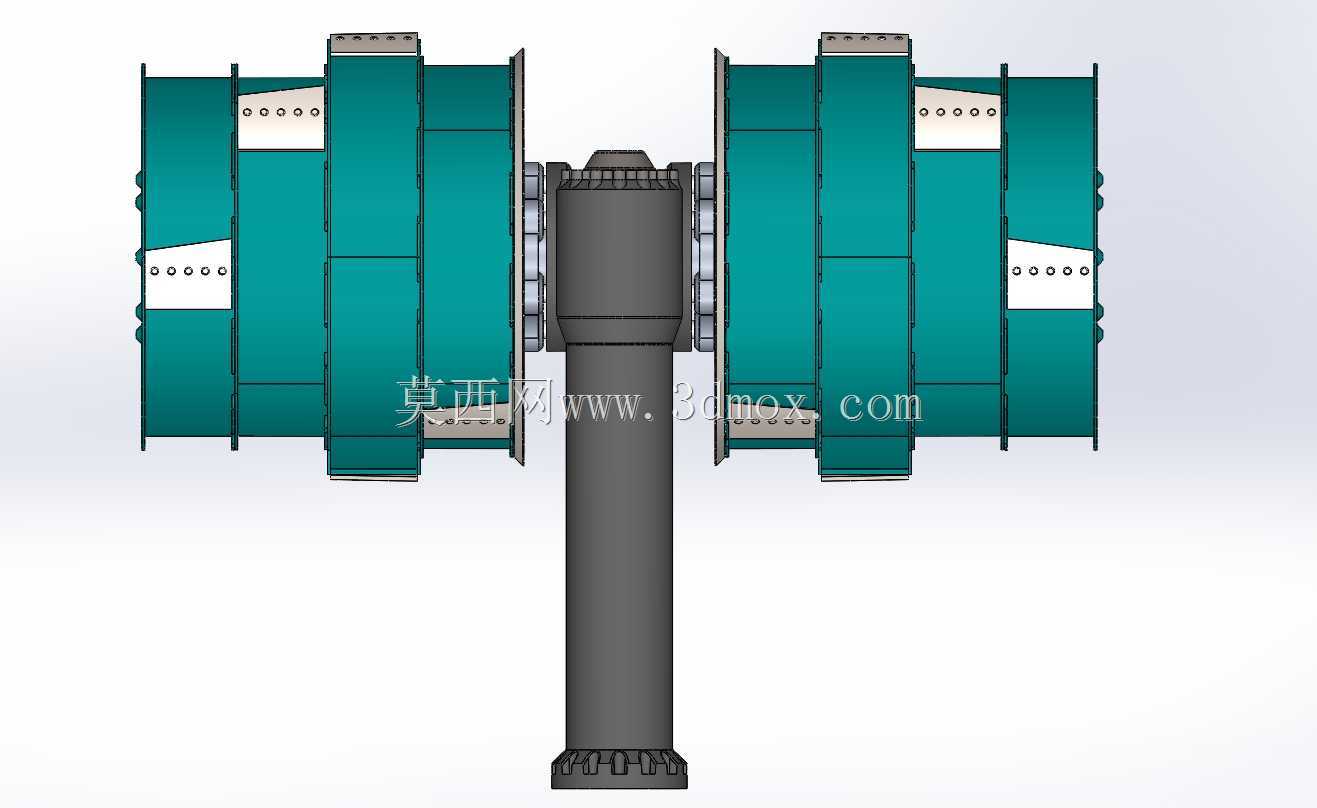

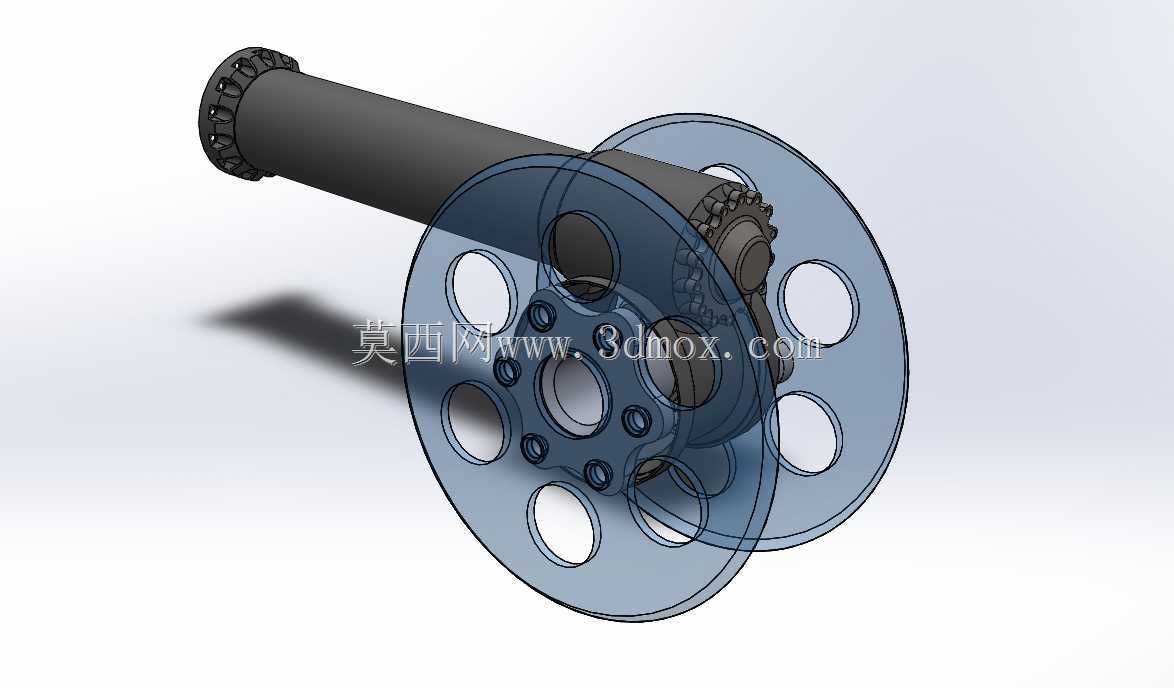

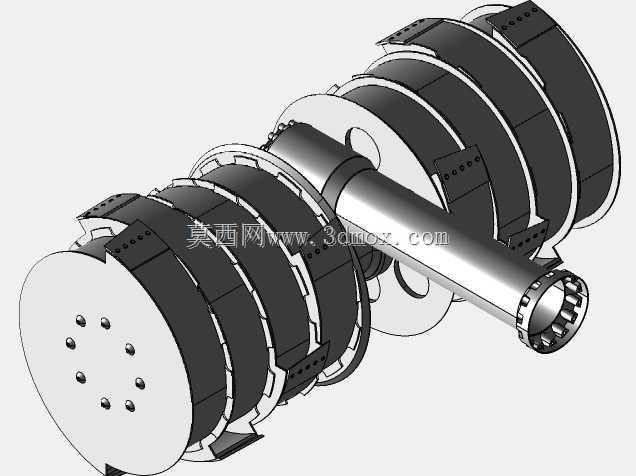

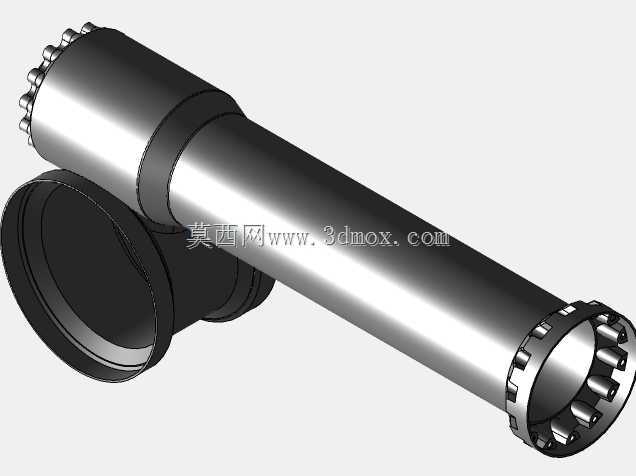

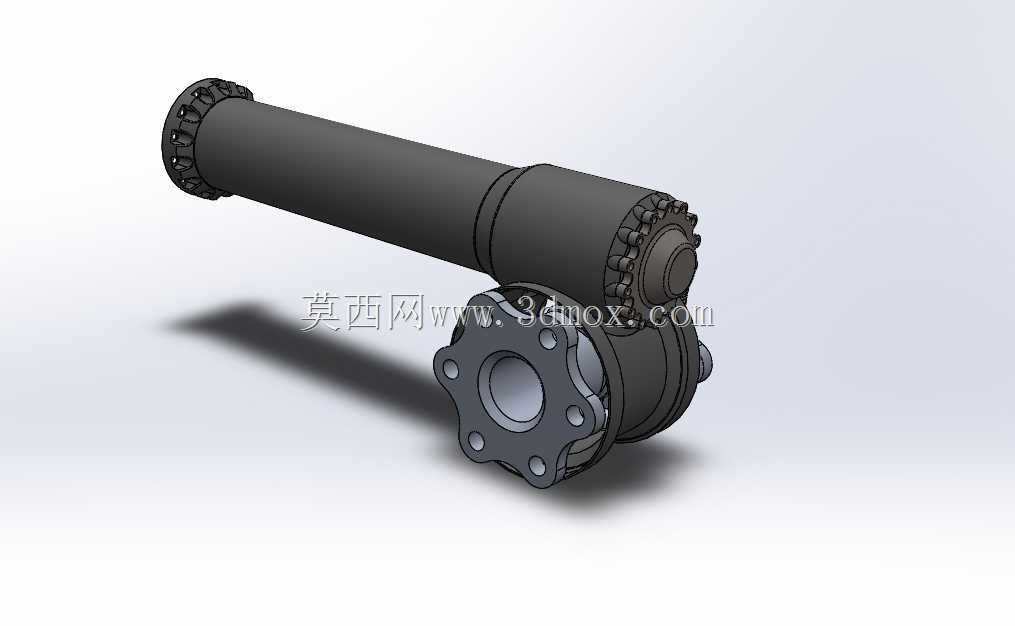

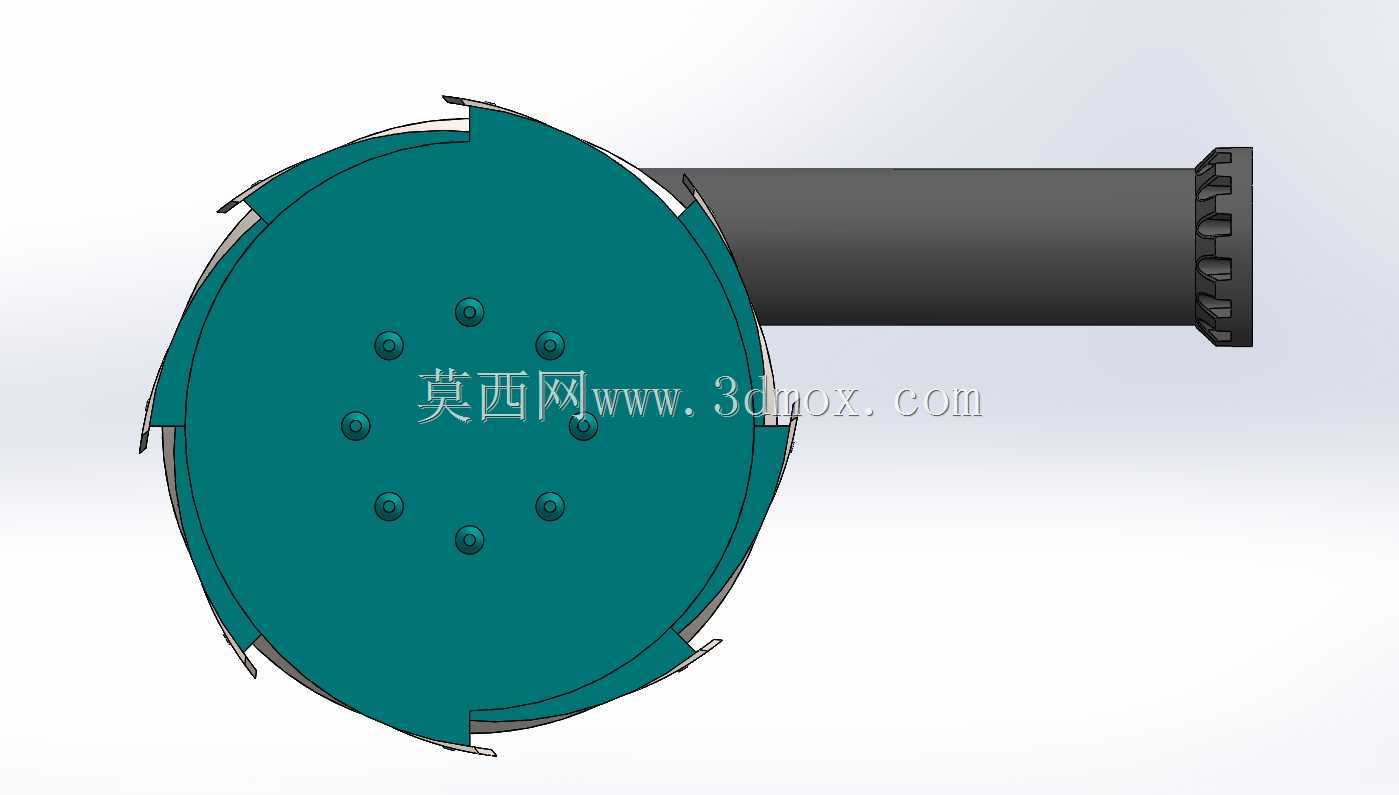

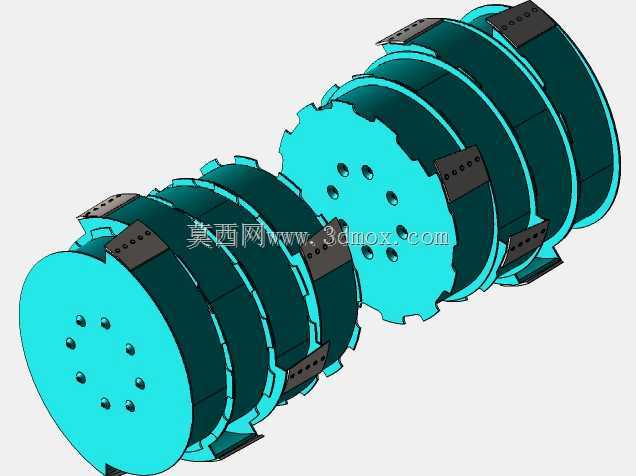

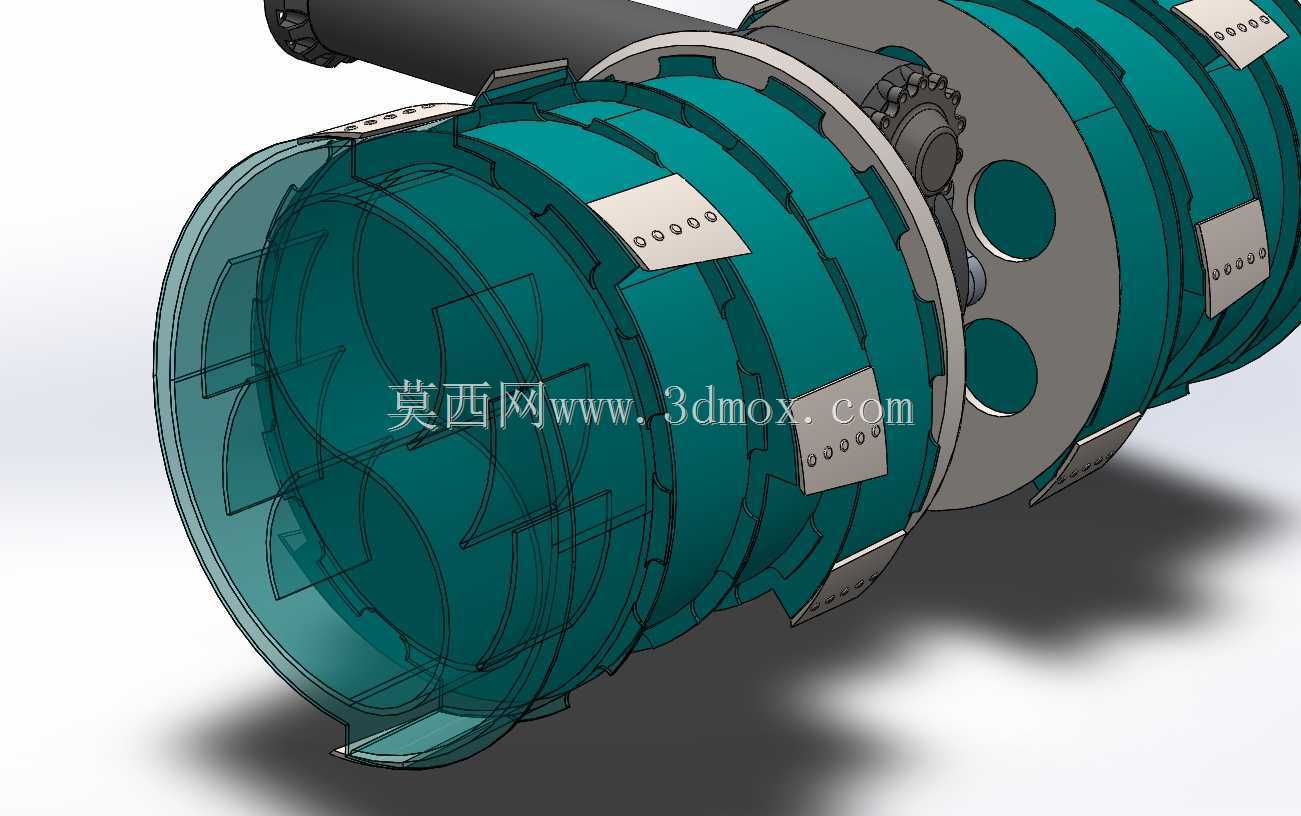

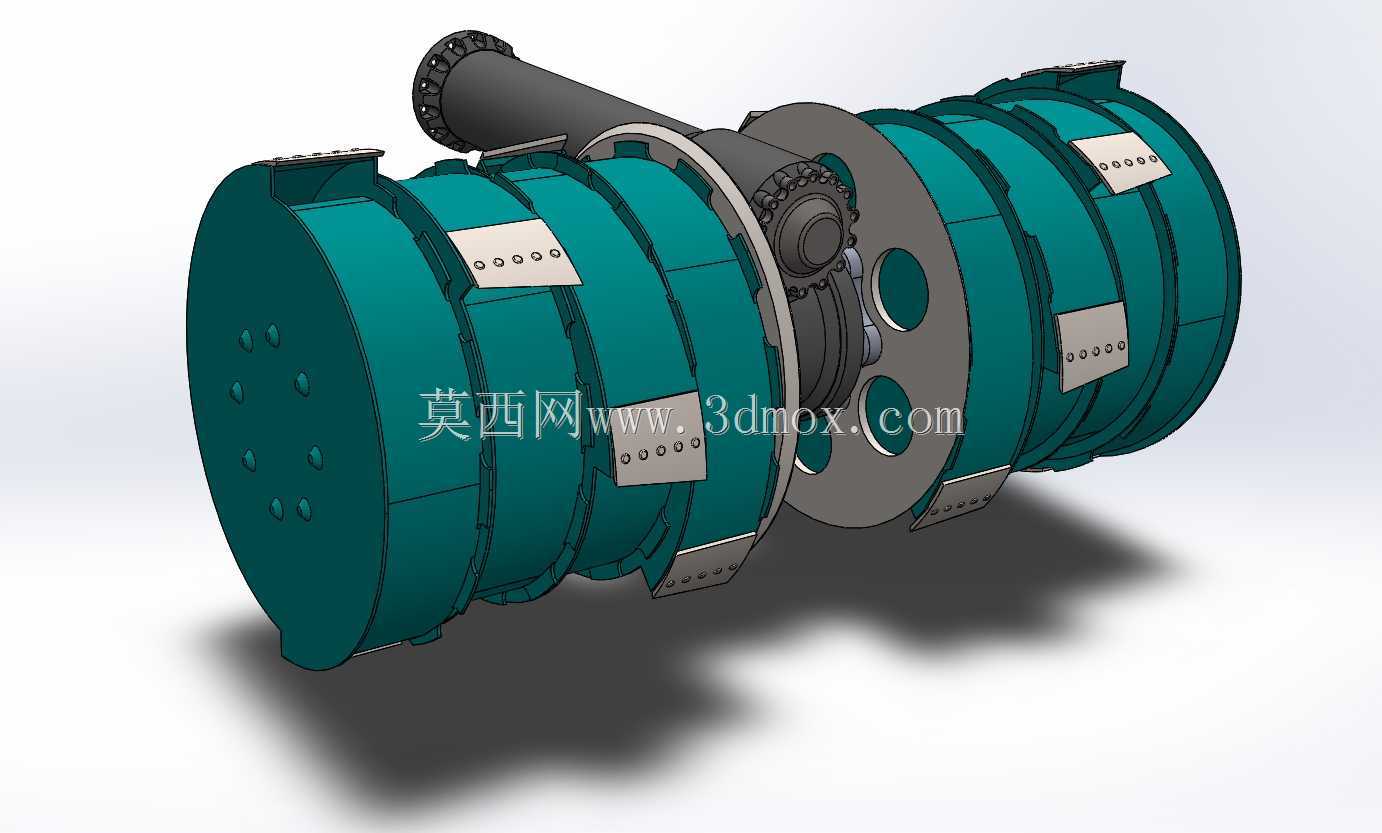

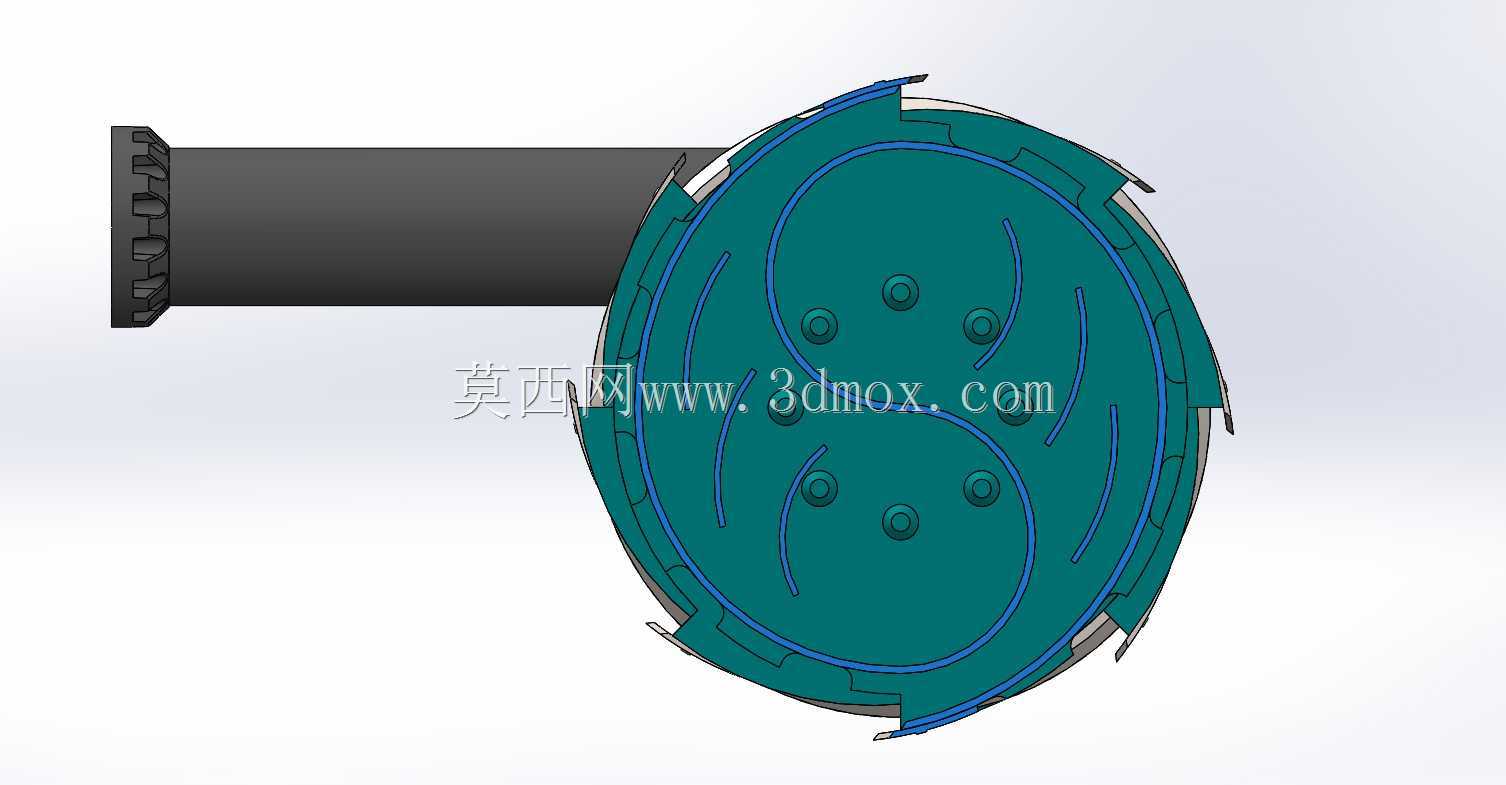

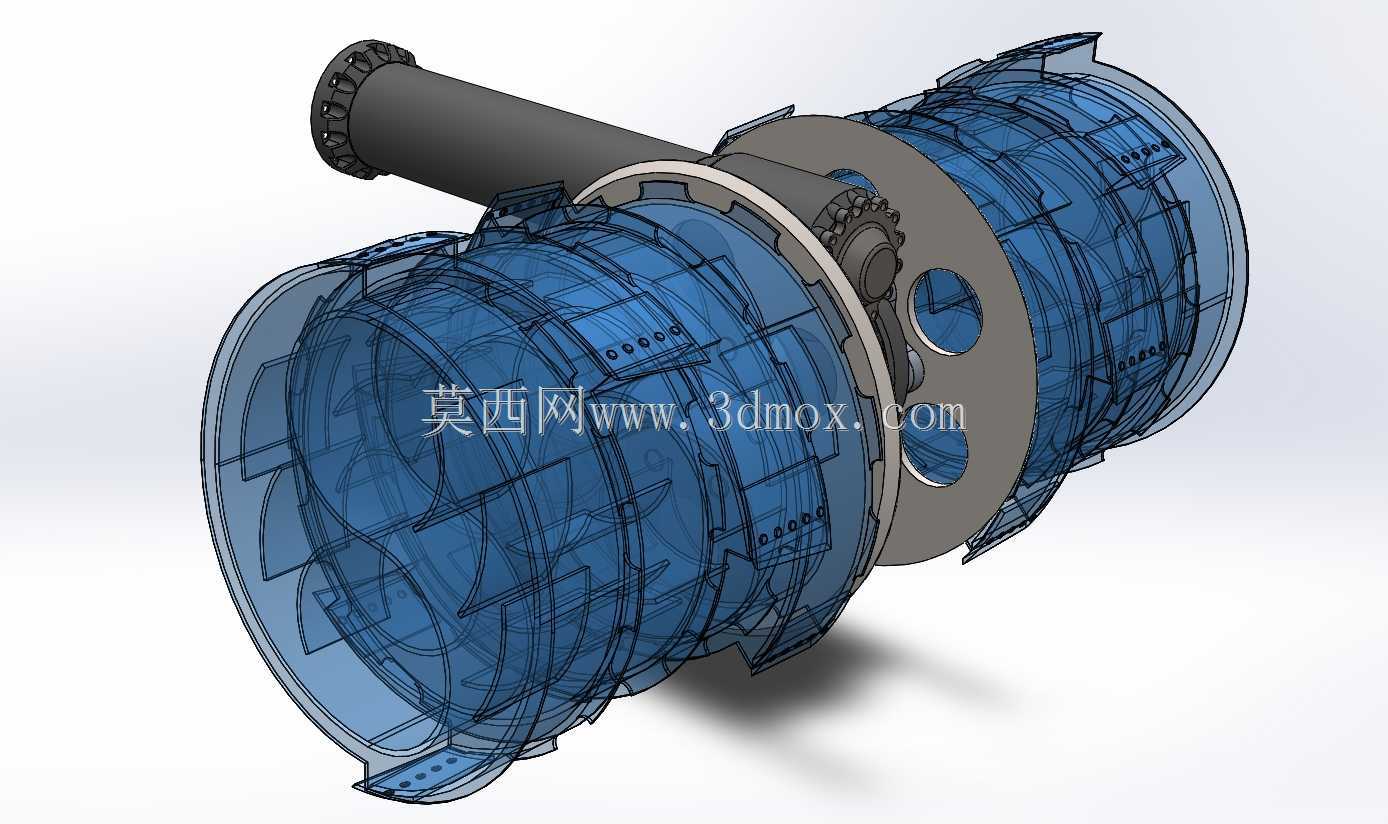

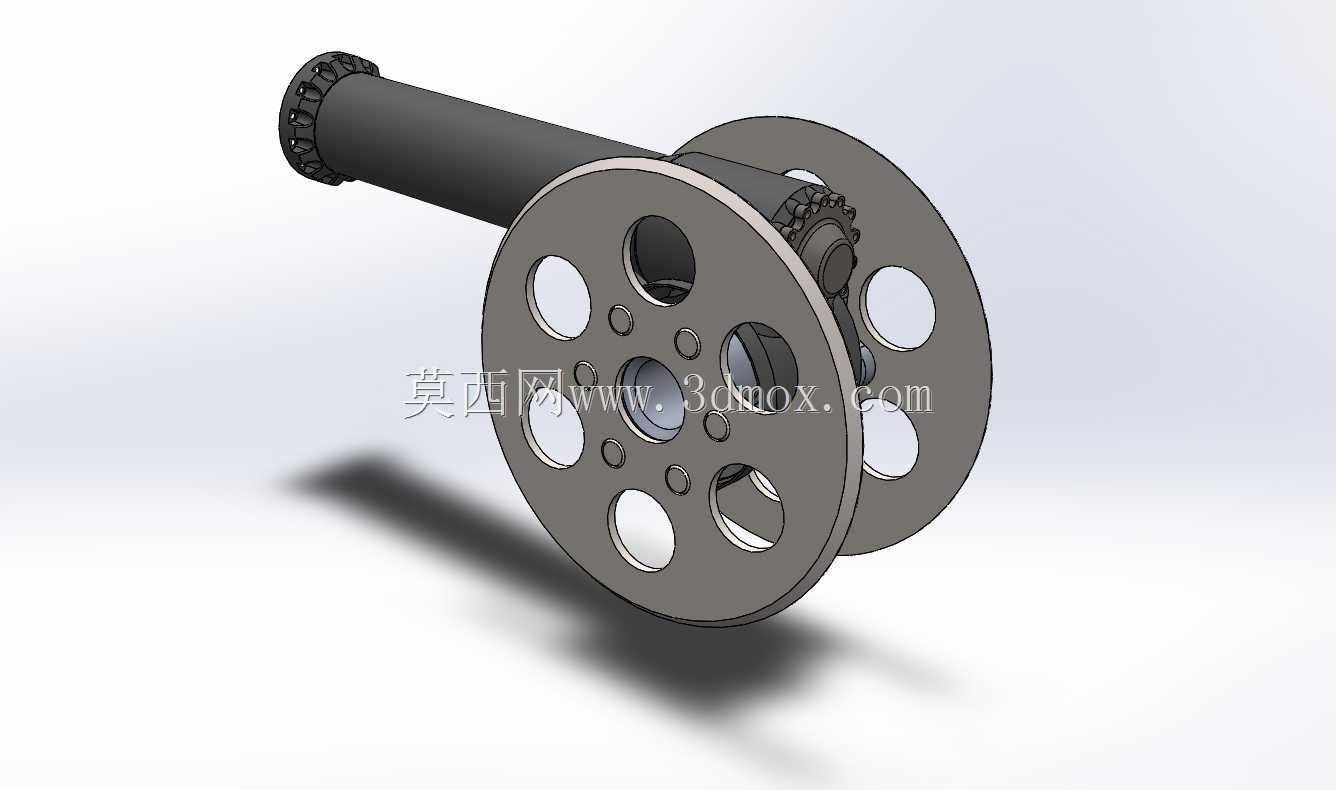

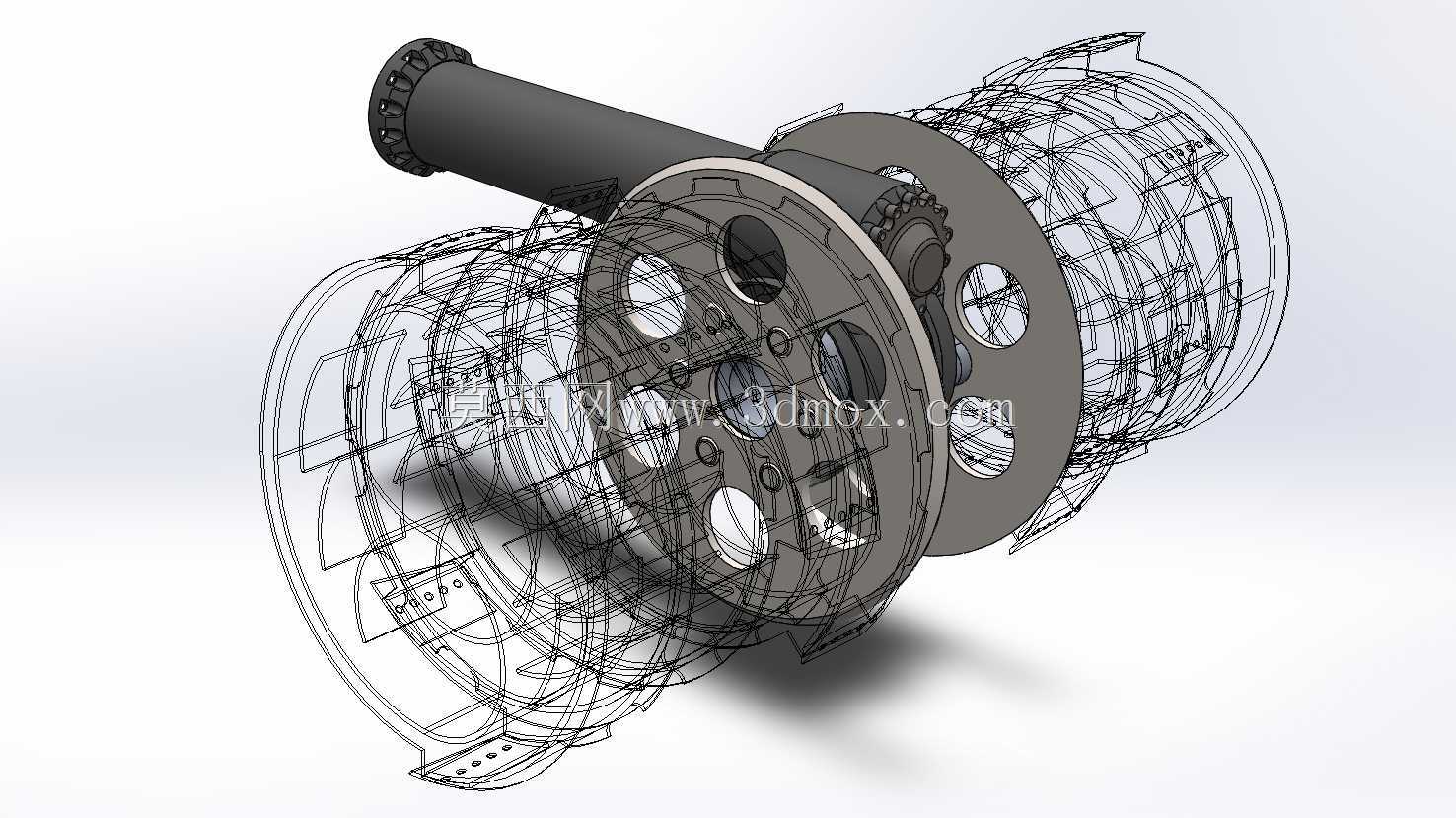

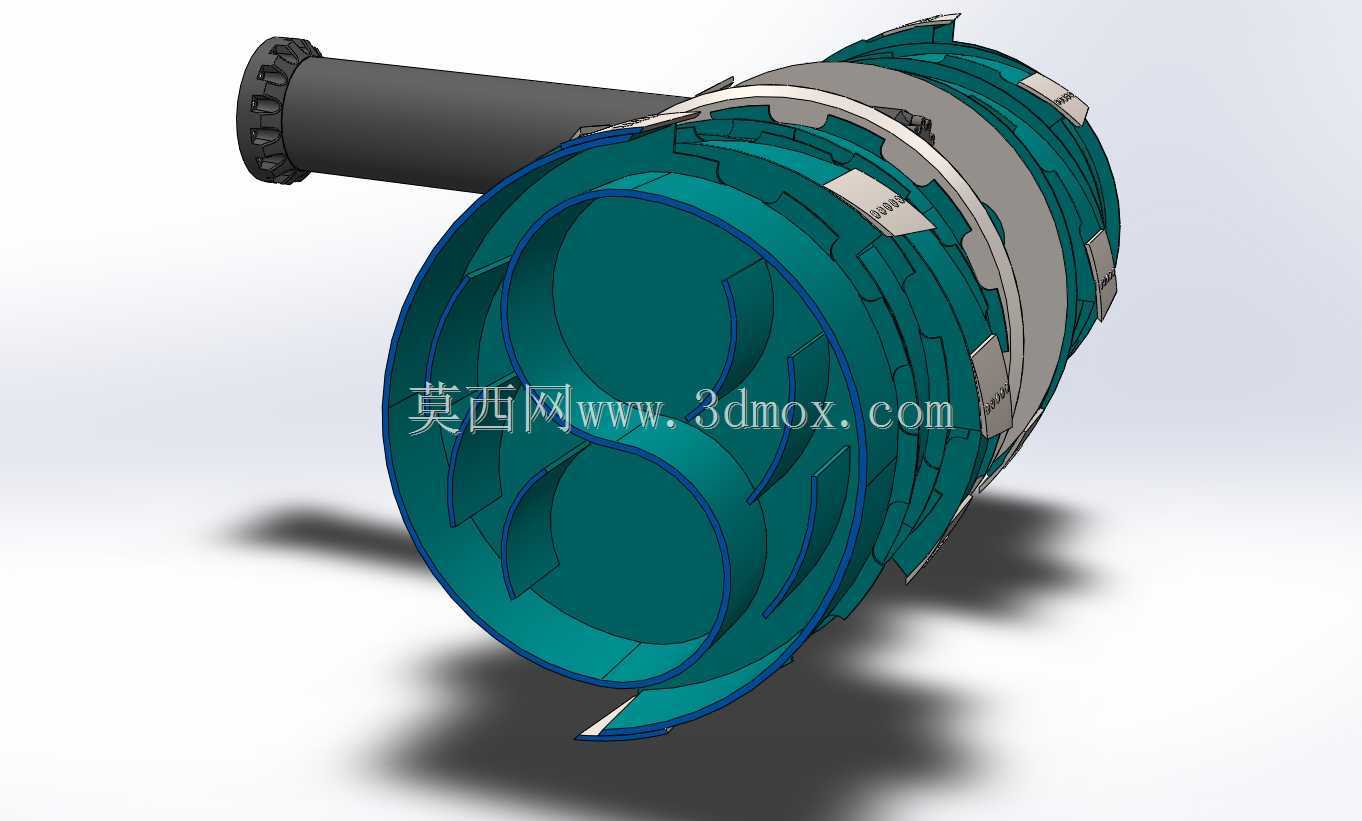

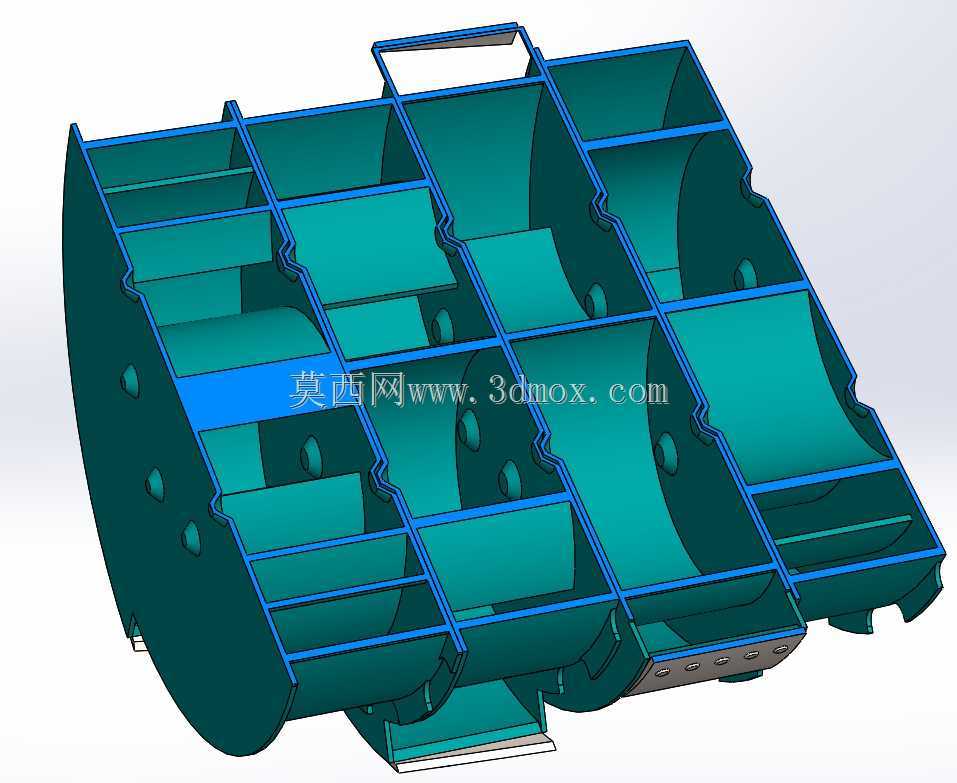

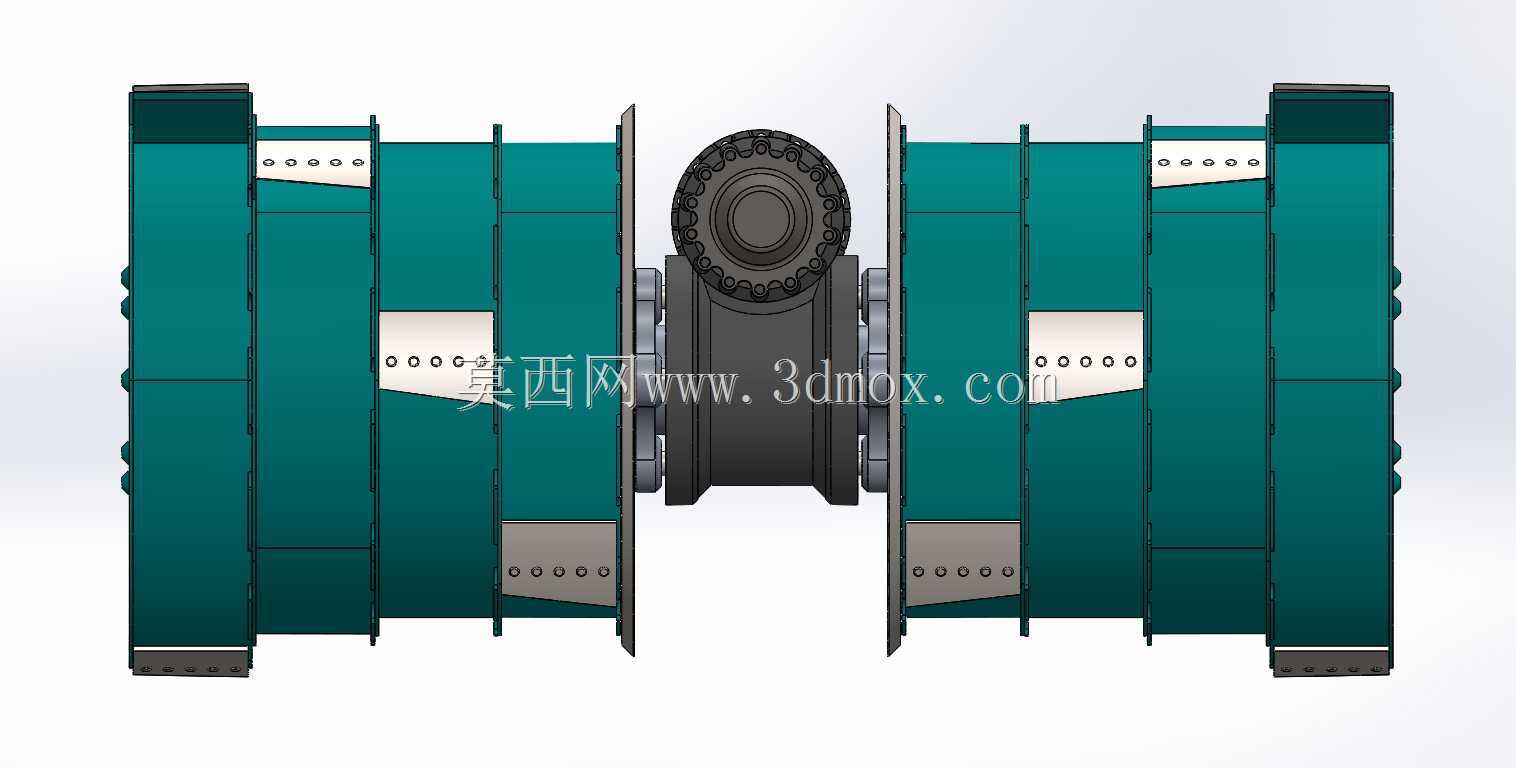

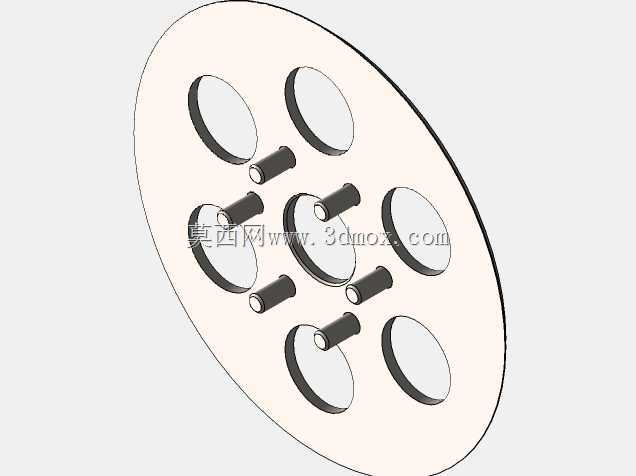

该结构主要面向地外天体探测任务中的风化层原位采集与流体管理场景，是深空探测采样系统的核心功能组件，适配着陆器搭载的采样作业单元，可在低重力、高真空的极端环境下完成风化层颗粒的归集、分流与暂存作业。整体采用对称式双滚筒布局，中间通过带传动结构实现动力同步传递，两个滚筒的安装基准面预设45度偏角，可根据采样作业的朝向需求调整安装姿态，无需额外设计角度调节工装，大幅压缩搭载空间占用。主体构件选用轻质铝合金板材加工，所有筒体结构完全一致，具备良好的互换性，加工阶段通过数控切割完成板材下料，再经冷弯成型得到筒身弧面，装配环节可根据工况需求选择焊接或者铆接工艺完成连接，兼顾结构强度与整体重量控制。每个滚筒内部设置2个独立空腔，配套6个分离器单元，可精准管控流入与流出的流体通路，在采样作业时，可将携带风化层颗粒的气流导入空腔，通过分离器完成气固两相分离，颗粒留存于空腔内，气体经通路排出，实现风化层的高效收集。设计阶段充分考虑太空搭载的重量约束，筒身外侧的安装耳片采用等强度开孔设计，在保证连接刚度的前提下尽可能去除冗余材料，中间的传动带轮集成了安装定位法兰，可直接与采样系统的动力输出轴对接，安装边界预留足够的操作空间，适配标准航天紧固件的装配扭矩要求，无需定制特殊安装工具即可完成在轨或者地面总装作业。滚筒外侧的密封压片采用分段式布局，每段压片通过紧固件与筒身连接，可单独拆卸维护，降低后期检修的更换成本，筒体端面的凸台结构设置了定位销孔，可快速对接采样管路，保证管路连接的同轴度，避免出现漏气漏料的问题。整体结构的动力传递路径经过优化，中间的齿轮组采用等模数设计，传动效率高，运行过程中振动量小，可适配低重力环境下的稳定运行需求，不会因为姿态倾斜影响收集效率。
