涡轮增压喷气发动机结构设计展示

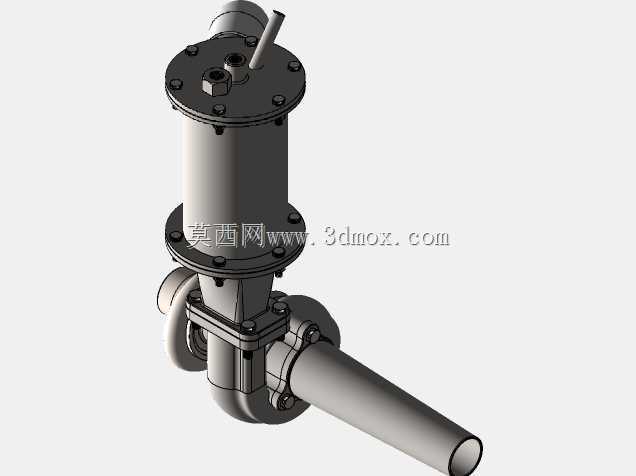

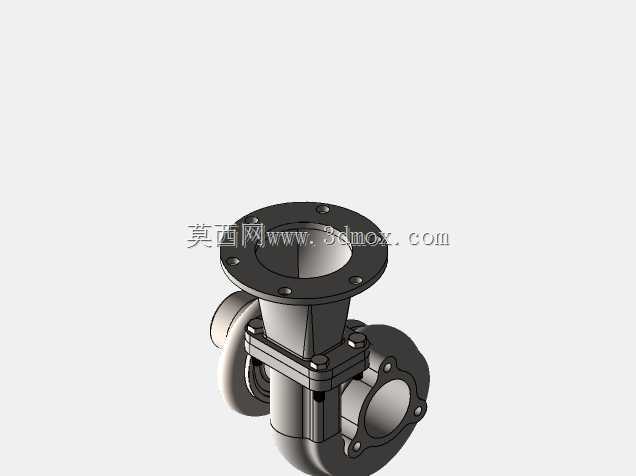

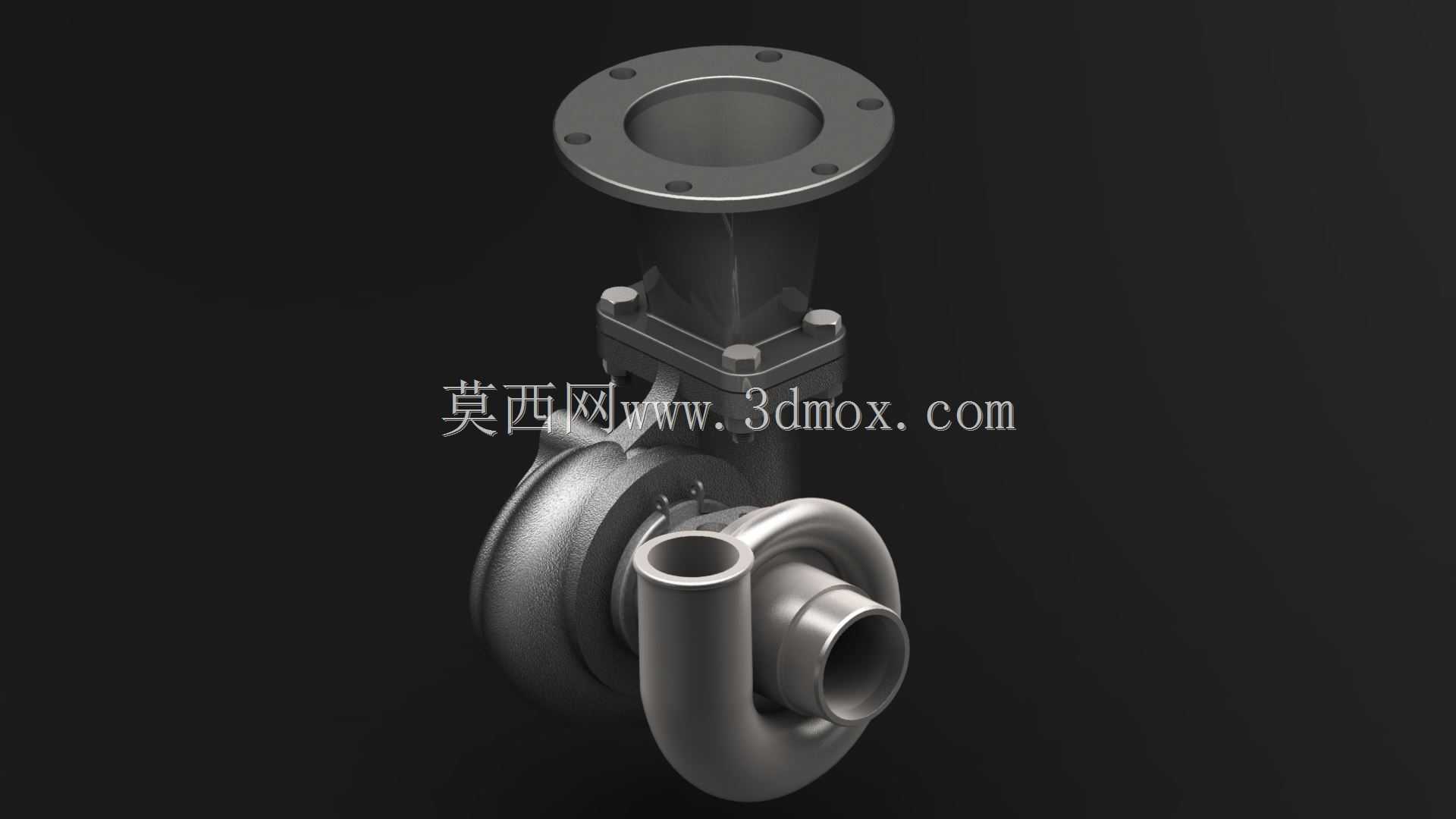

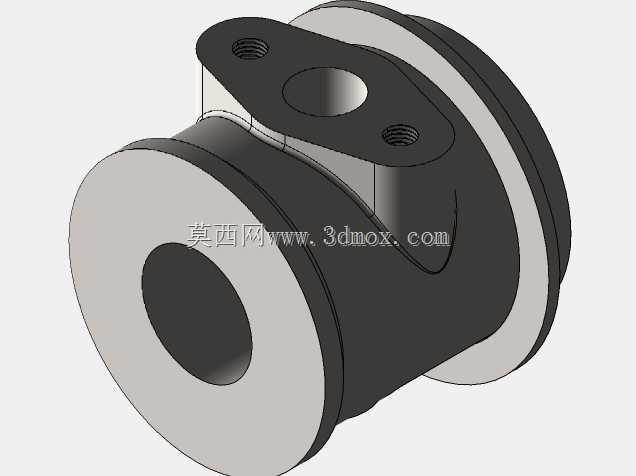

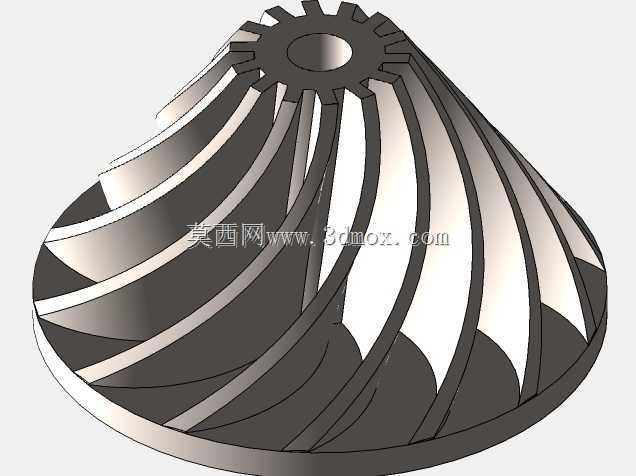

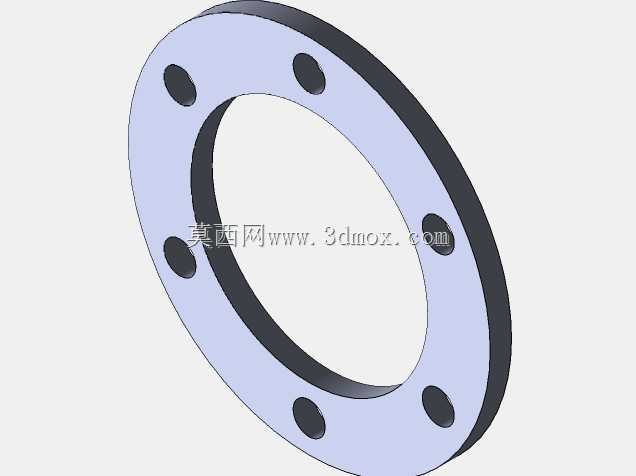

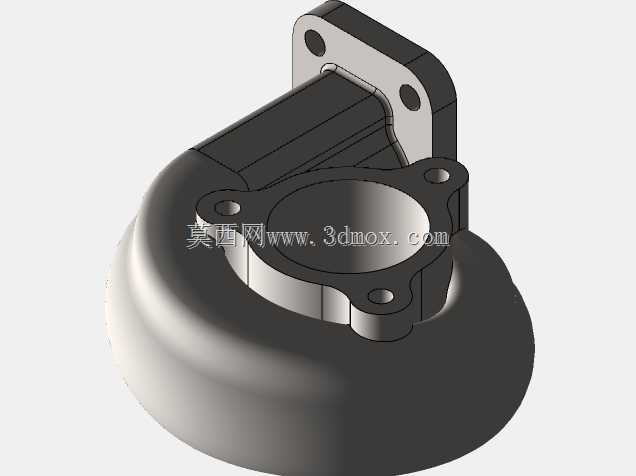

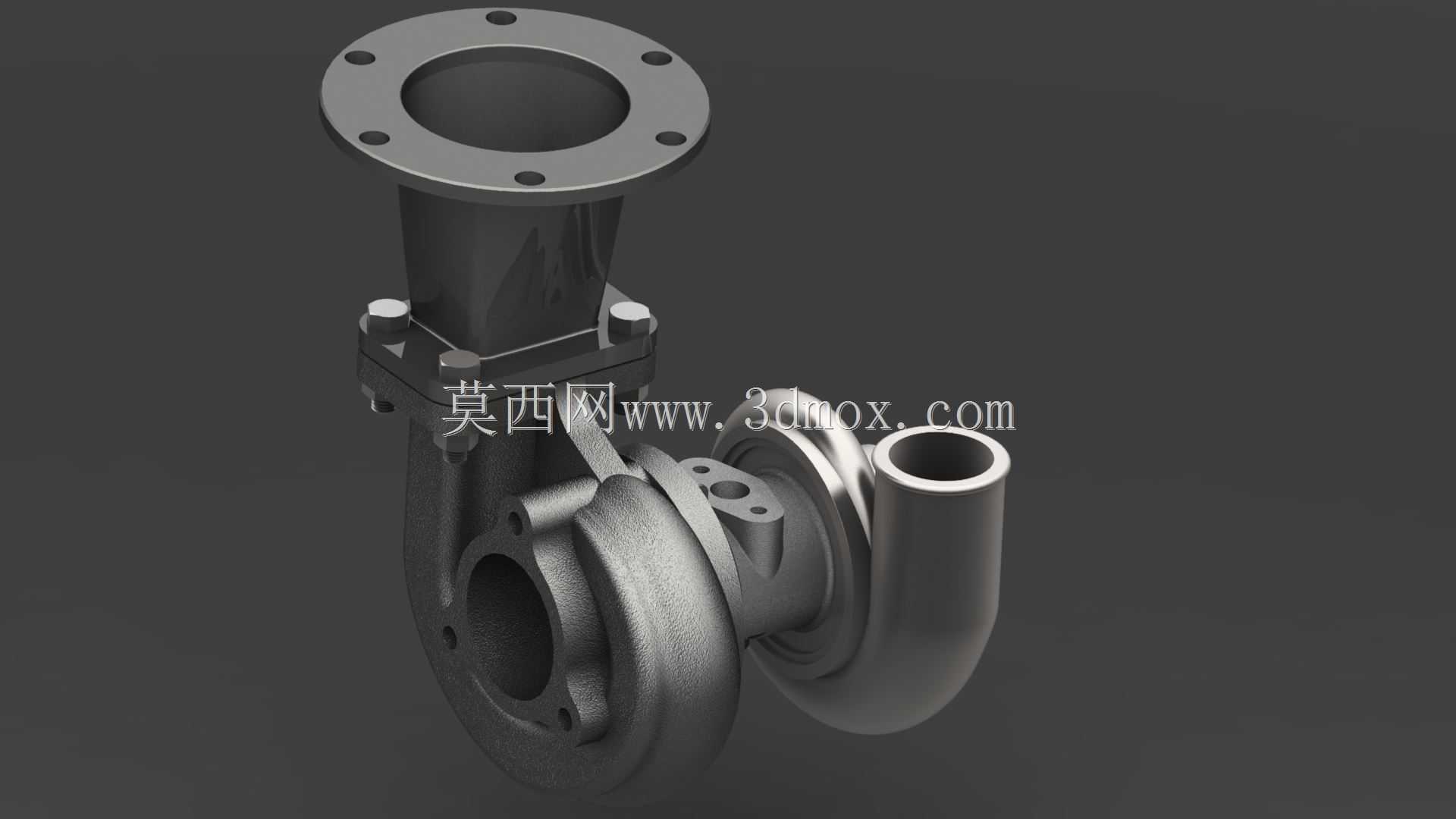

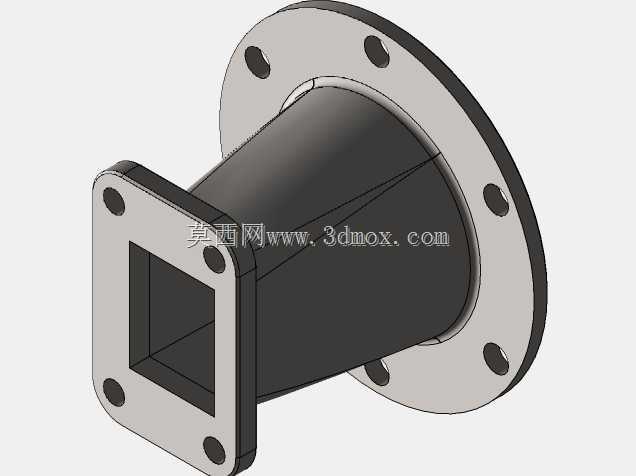

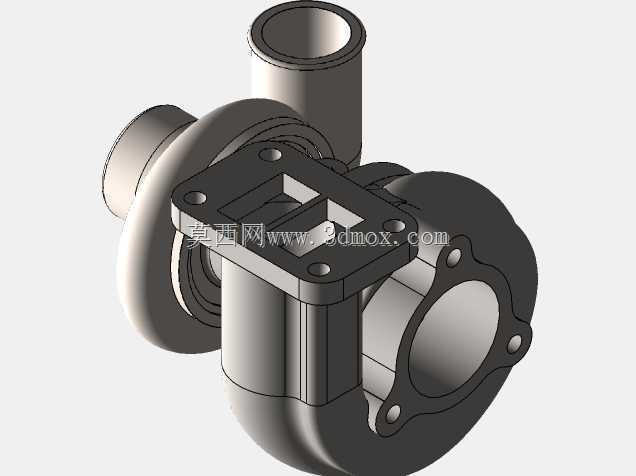

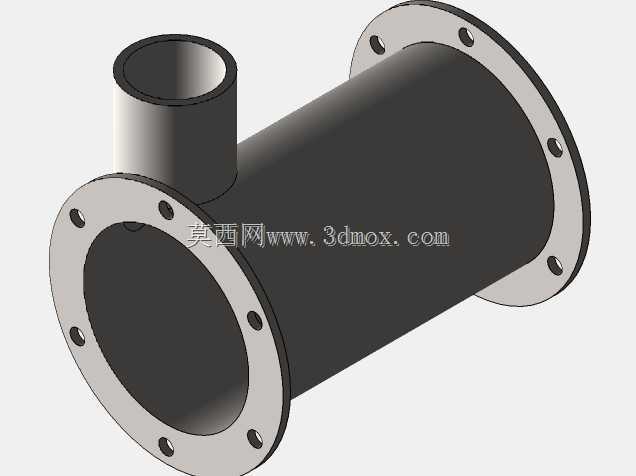

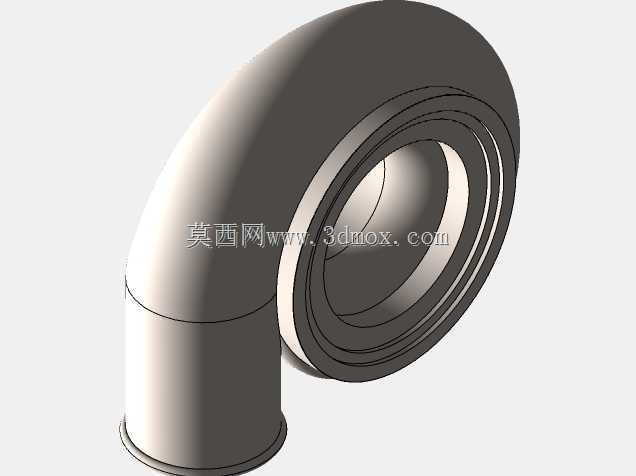

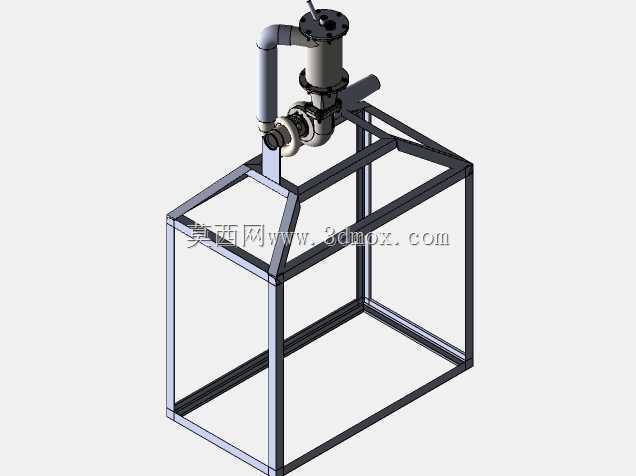

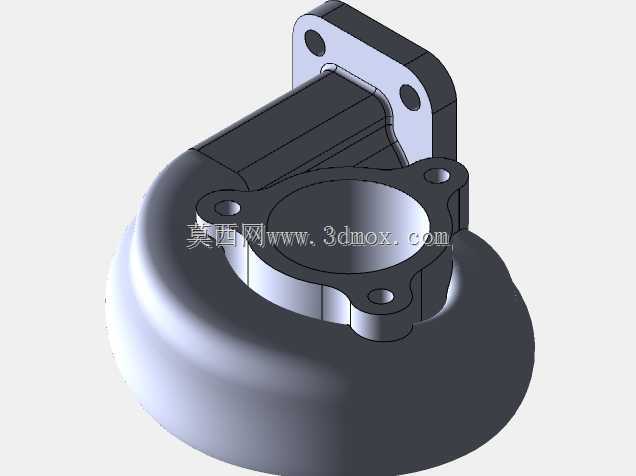

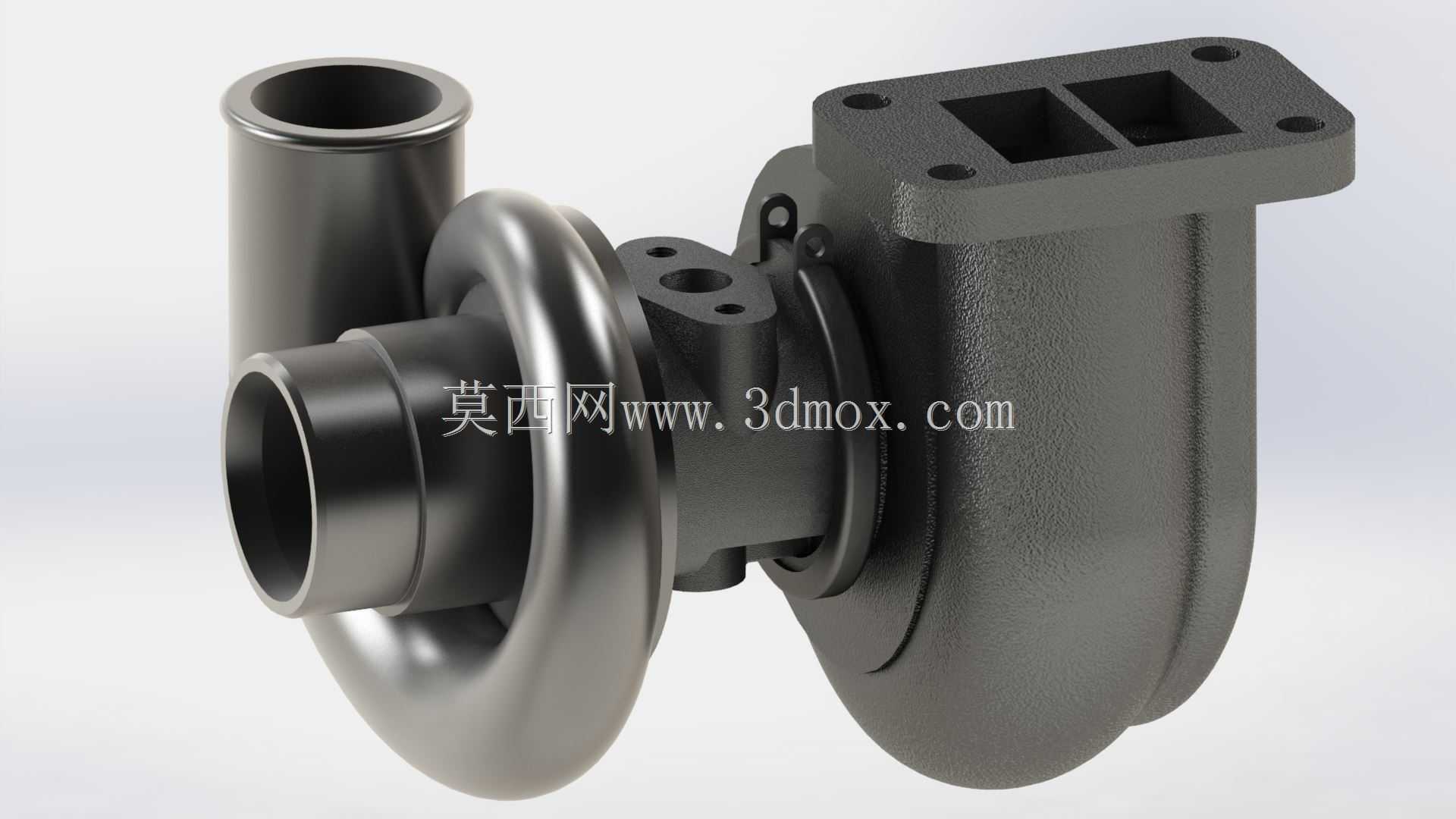

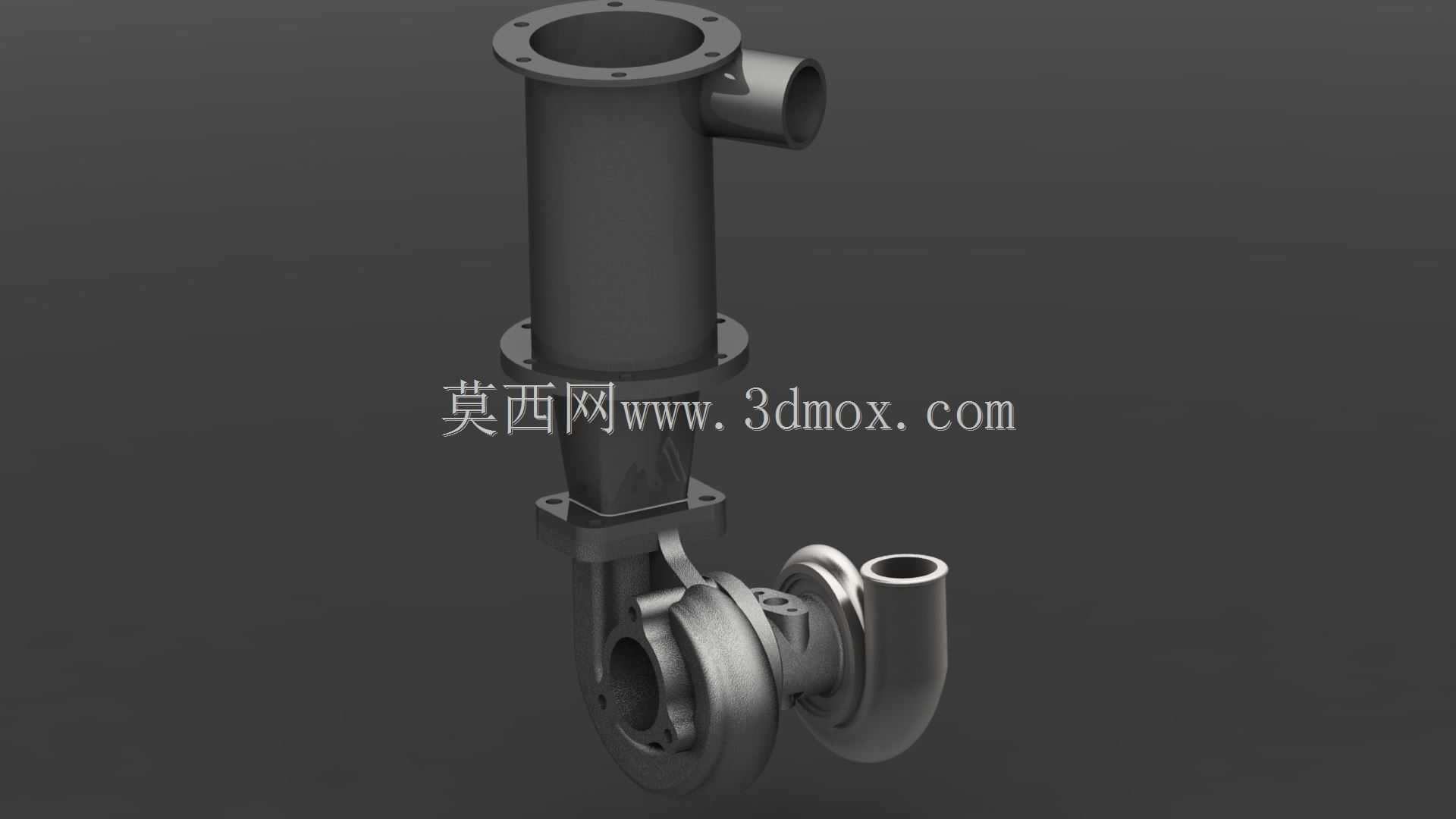

在航空动力、小型动力装置研发以及内燃机增压系统的工程实践中，这类融合涡轮增压器设计逻辑的喷气动力结构，始终是动力匹配与结构优化的核心研究对象。不同于常规航空涡喷发动机的大尺寸架构，该结构完全基于实际量产涡轮增压器的尺寸边界开展设计，可直接适配小型试验飞行器、地面辅助动力单元以及内燃机高增压方案的验证需求，在高校动力工程试验、小型通航设备改装、工业级增压系统测试场景中都能找到对应的应用落点。从功能实现逻辑来看，该结构保留了涡轮增压器的核心做功链路：高温高压气流从顶部法兰接口进入涡轮腔室，冲击涡轮叶轮带动同轴的压气机叶轮高速旋转，压气机端将进气压缩后通过侧置的弯管接口输出高压气流，整套做功流程既可以独立作为小型喷气动力输出推力，也可以对接内燃机进气歧管，为内燃机提供高于常压的进气充量，提升内燃机的升功率与扭矩输出上限。设计过程中完全遵循现有涡轮增压器的安装边界约束，顶部法兰的螺栓孔位、接口通径完全匹配常规增压器的排气侧连接标准，压气机侧的弯管出口角度、安装固定凸台的位置也预留了通用管路对接的余量，不需要额外制作转接工装就能直接对接现有测试台架的管路系统，大幅降低了试验验证阶段的改造成本。结构细节上，涡轮壳与压气机壳的连接支架采用了对称式螺栓紧固结构，可承受高转速下的振动载荷，避免同轴度偏移导致的叶轮擦壳故障；压气机端的流道型线完全参照离心式压气机的气动优化结果设计，减少气流在弯道处的压力损失，提升压气机的工作效率；涡轮端的壳体壁厚根据高温区域的热负荷分布做了差异化设计，靠近进气法兰的区域适当增加壁厚抵御高温烧蚀，靠近轴承腔的区域则设置了隔热间隙，减少热量向轴承座传递，延长润滑系统的使用寿命。对于三维建模从业者而言，该结构的建模过程需要重点处理叶轮叶片的复杂曲面造型、壳体流道的变径过渡、法兰螺栓孔的阵列排布以及同轴部件的装配约束关系，所有配合面的公差设定都要符合动力设备的装配要求，比如轴承位的配合公差、叶轮与轴的过盈配合量、壳体结合面的平面度要求，都需要在建模阶段就预留对应的工艺余量，避免后续生产加工阶段出现装配干涉或者密封失效的问题。在实际选型应用中，这类结构的尺寸参数可以根据目标动力需求做等比例缩放，小尺寸版本可用于航模动力验证，大尺寸版本则可适配固定式动力机组的增压需求，安装时需要重点保证涡轮轴的水平度，避免高速旋转下的额外径向载荷损坏轴承，同时进出气接口的密封件需要选用耐温等级匹配的材料，防止高温高压下出现气体泄漏影响动力输出效率。
