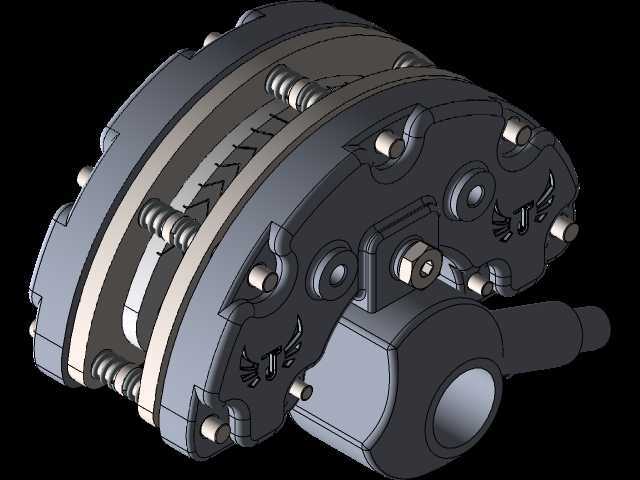

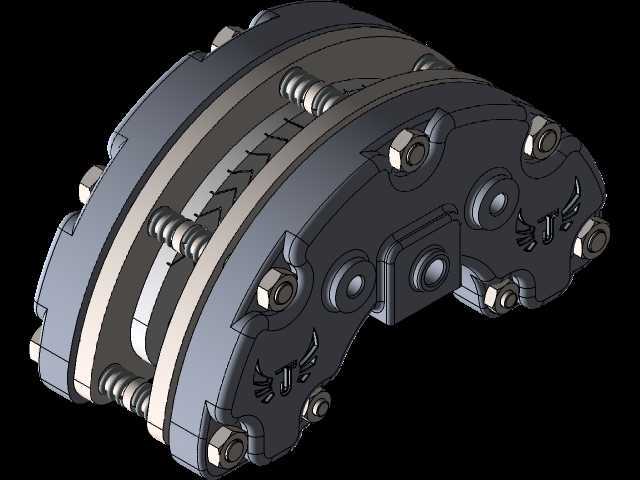

该制动结构主要应用于轻型通航飞机的轮系制动场景,适配主起落架轮组安装位,在飞机滑跑减速、地面滑行转向、停机驻留阶段提供可靠制动力矩,区别于传统单盘制动结构,采用多片式摩擦副叠层布局,在有限径向安装空间内可获得更大的摩擦接触面积,同等制动压力下能输出更高制动力矩,适配小型飞机低速大载荷的制动需求。整体结构采用剖分式壳体设计,两半壳体通过周向均布的六角螺栓实现锁紧固定,安装时可直接扣合在制动盘外侧,无需拆解轮轴即可完成拆装维护,大幅降低外场维护的操作难度。叠层布置的压缩弹簧沿周向均匀分布在壳体安装孔内,非制动状态下可推动摩擦片快速回位,避免摩擦片长期拖滞造成的异常磨损,减少滑行阶段的无用功率损耗。壳体外侧预留的块状安装凸台,用于匹配起落架轮轴的安装支架,凸台上的定位孔可实现装配阶段的快速对位,保证制动盘与摩擦片的同轴度,避免偏磨问题。摩擦片采用交错齿槽与壳体实现周向限位,制动过程中摩擦片仅可沿轴向小幅移动,不会随制动盘同步转动,保证制动力矩可稳定传递至起落架结构。壳体边缘的加强筋结构沿螺栓安装位延伸布置,可抵消制动过程中壳体受到的扩张应力,避免长期交变载荷下壳体出现形变开裂。设计阶段充分考虑了安装边界限制,整体径向尺寸控制在轮辋内部空间允许范围内,轴向厚度适配起落架轮组的预留间隙,不会与周边轮胎、轮轴护板等部件产生运动干涉。液压驱动接口直接集成在壳体中部的凸台上,可直接对接飞机液压管路,减少外接管路的布置长度,降低液压泄漏风险。周向布置的螺栓预紧力经过匹配计算,既可以保证壳体的连接刚度,又不会压死摩擦片的回位间隙,弹簧的预压缩量经过反复校核,可保证不同温度工况下摩擦片回位动作的一致性,避免低温下弹簧刚度变化导致回位滞后。摩擦片的磨损间隙可通过螺栓的预紧行程进行补偿,当摩擦片磨损到阈值后,可通过调整螺栓锁紧位置补偿间隙,无需整体更换制动组件,降低全生命周期的使用成本。
