通风散热型钻孔盘式制动盘结构设计

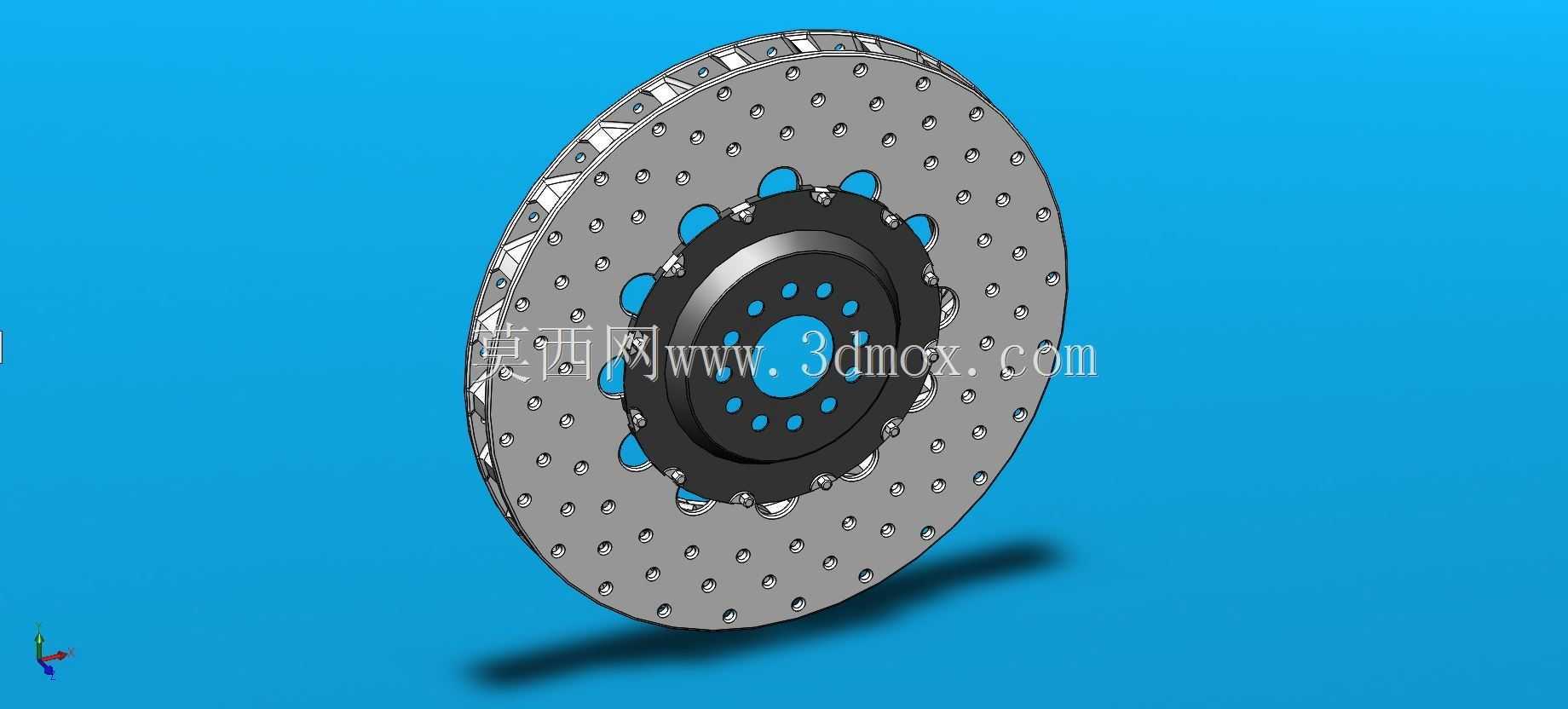

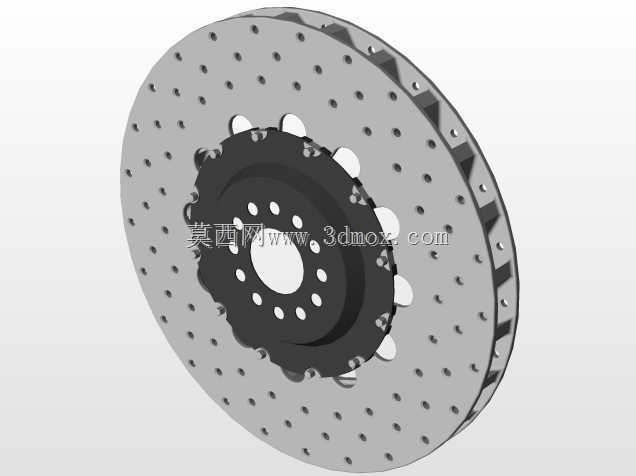

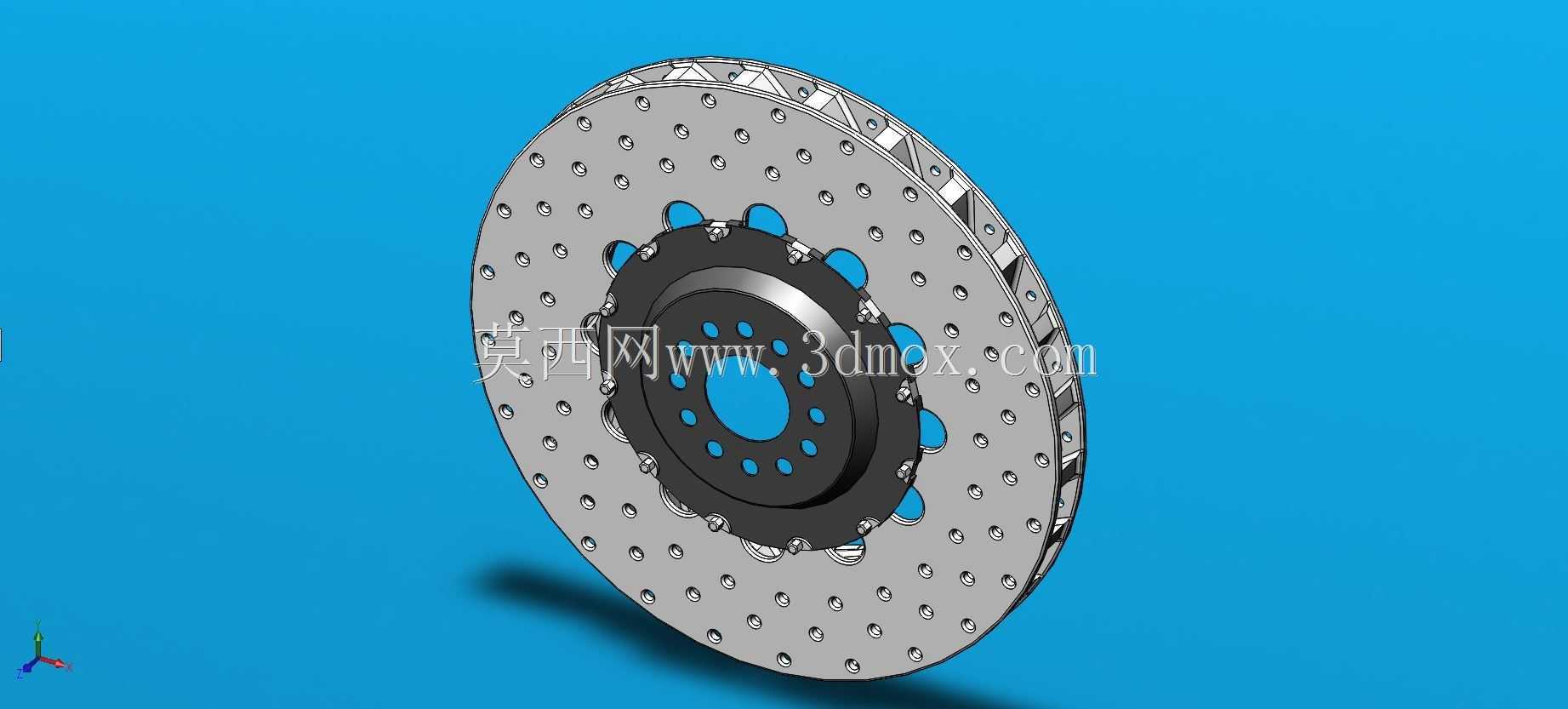

这款盘式制动结构的三维设计，核心围绕乘用车及轻型商用车的行车制动需求展开，日常行驶中频繁的点刹、连续下坡的长时制动、高速工况下的紧急减速都是这类部件需要覆盖的实际使用场景，区别于鼓式制动的封闭结构，盘式结构外露的摩擦面能更快带走摩擦产生的热量，避免热衰退导致制动效能下降。从功能特性来看，制动盘两侧匹配制动卡钳的摩擦块，制动时卡钳活塞推动摩擦块夹紧制动盘两侧端面，通过摩擦力将车辆行驶的动能转化为热能散出，实现车辆减速或停驶。设计过程中首先确定了安装基准，中心的大尺寸通孔适配车轮轮毂的定位轴颈，周围均匀分布的小孔用于穿装轮毂固定螺栓，安装端面的平面度公差控制在0.05mm以内，保证制动盘与轮毂贴合紧密，高速旋转时不会出现端面跳动量超标的问题，避免制动时方向盘抖动的故障。为了提升连续制动的散热能力，制动盘摩擦盘面设计了密集的径向排布钻孔，这些钻孔一方面可以在摩擦副接触时划破表面形成的水膜，解决雨天涉水后制动效能延迟的问题，另一方面可以增加散热面积，同时为摩擦产生的磨屑提供排出通道，减少磨屑在摩擦面之间的研磨作用，延长摩擦块和制动盘自身的使用寿命。制动盘的内部采用了通风道结构，两层摩擦盘面之间通过均匀分布的散热筋连接，旋转时通风道内形成空气对流，将内部热量快速带出，相比实心制动盘，连续制动工况下的盘面温度能降低15%-20%。设计时还考虑了摩擦磨损的余量，盘面总厚度预留了单侧3mm的磨损极限，当磨损量超过阈值后可直接更换，不需要连带更换轮毂部件。制动盘的外圆边缘做了小尺寸倒角处理，避免装配时与周边的防尘罩、卡钳支架发生干涉，整体的动平衡等级按照G6.3级设计，出厂前可通过钻孔去重的方式校正动平衡，适配120-180km/h的常用行驶车速区间。这类钻孔通风制动盘目前广泛应用在家用轿车、城市SUV的前轮制动系统中，部分高性能车型也会采用类似结构搭配更大尺寸的盘面，匹配更高的制动负荷需求，建模时所有安装孔位、配合尺寸都参考主流乘用车型的轮毂安装参数，可直接用于制动系统的匹配选型参考，也可作为同类产品结构优化的设计参照。
