锅炉给水系统用角式进料止回阀结构

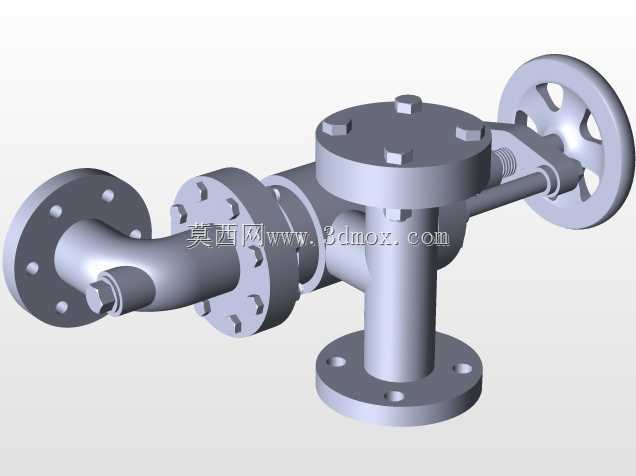

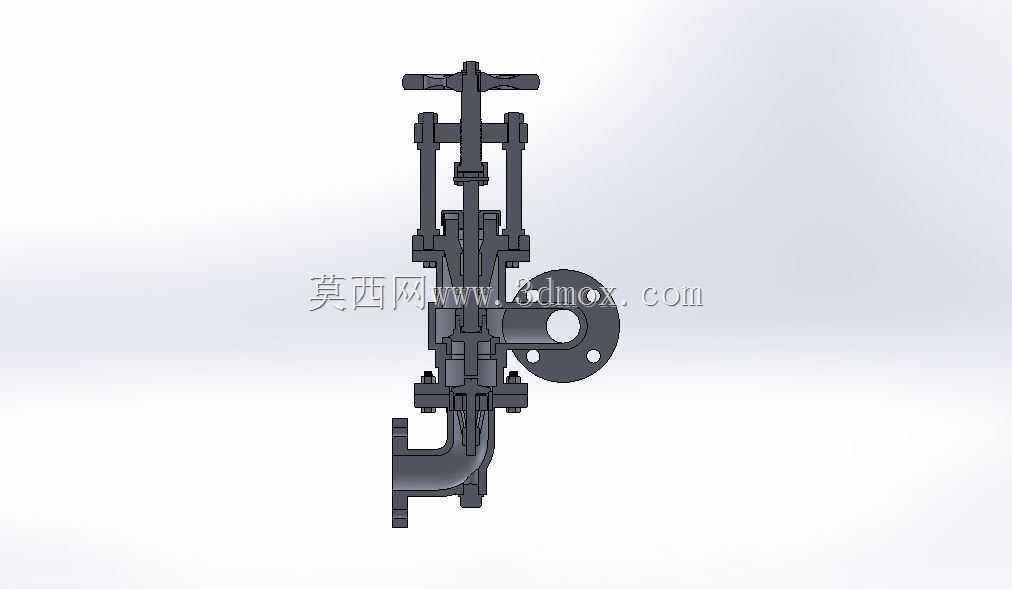

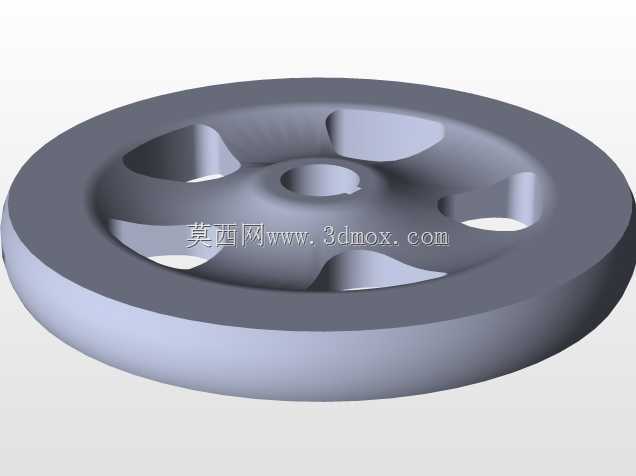

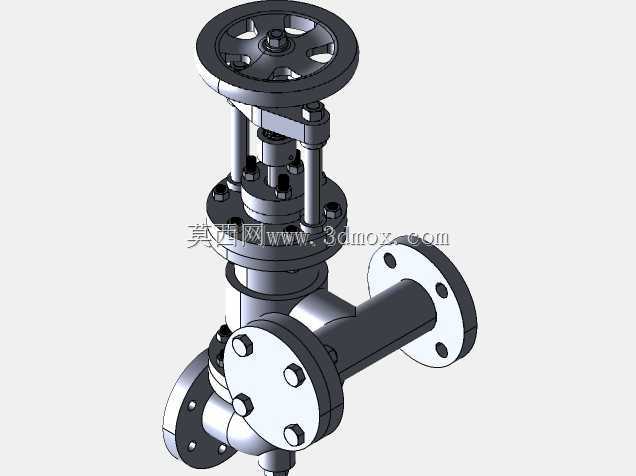

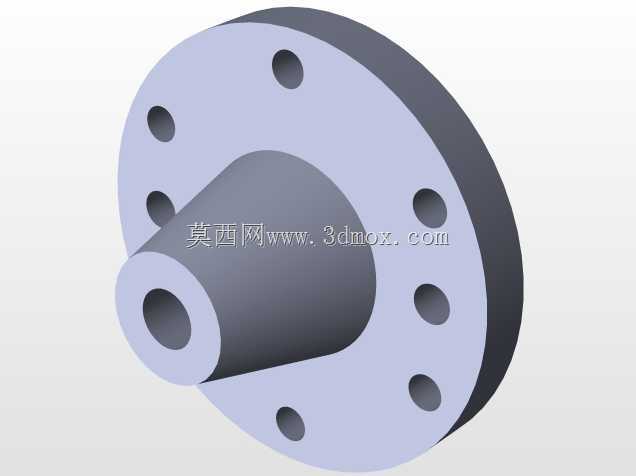

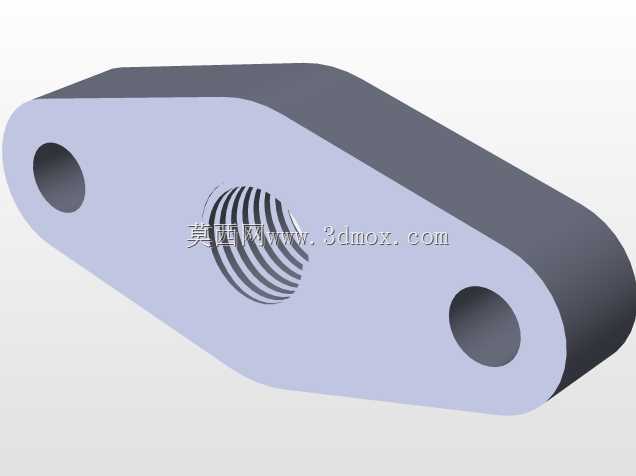

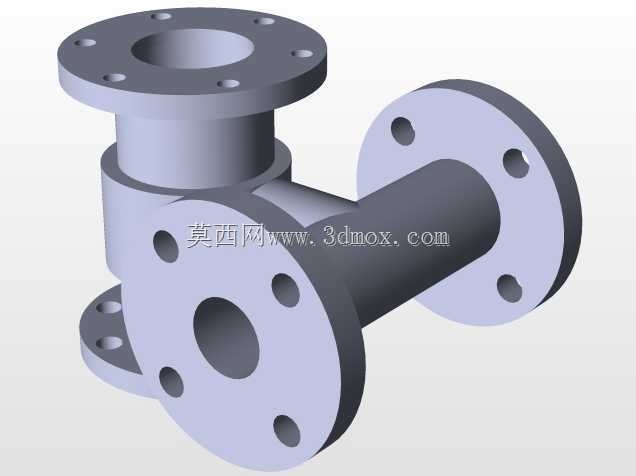

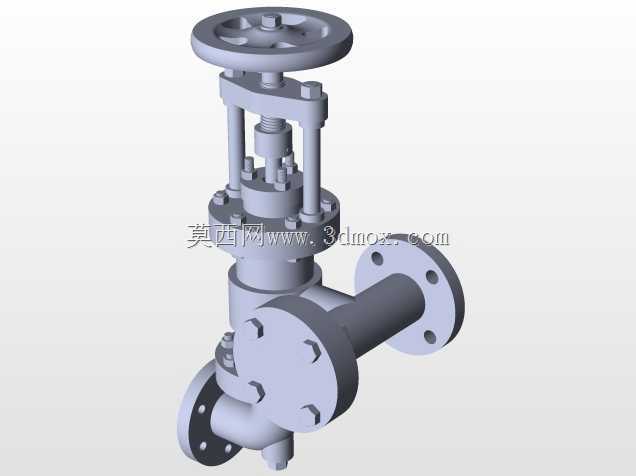

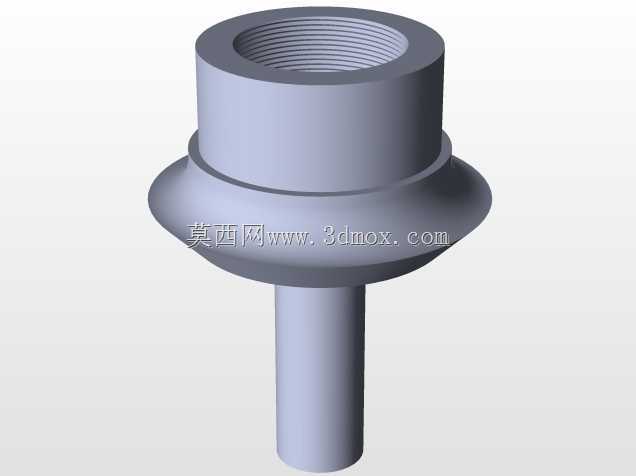

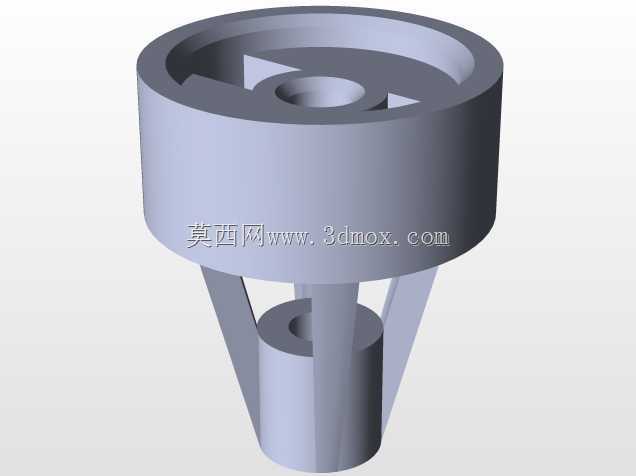

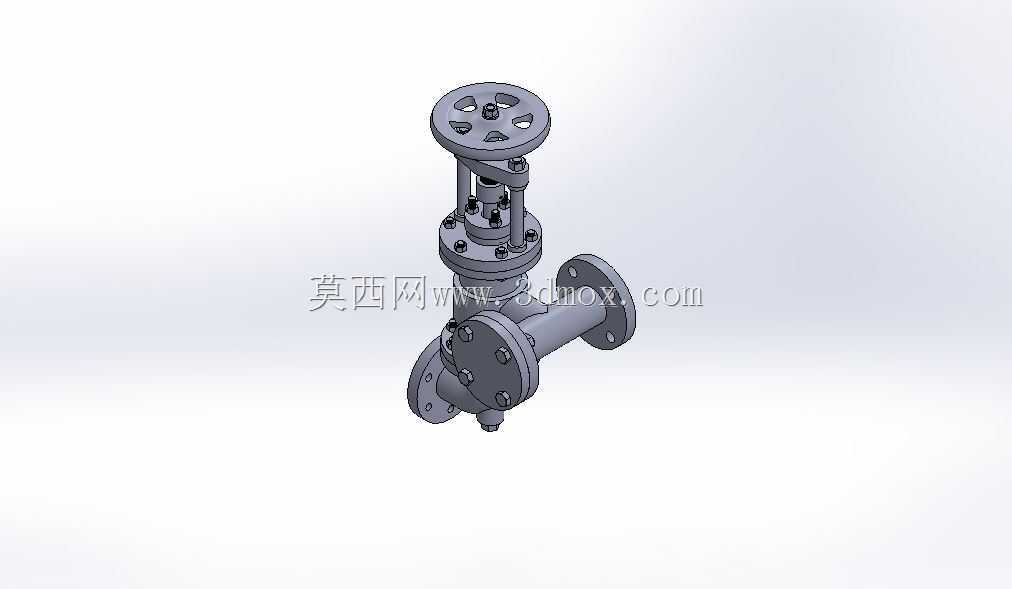

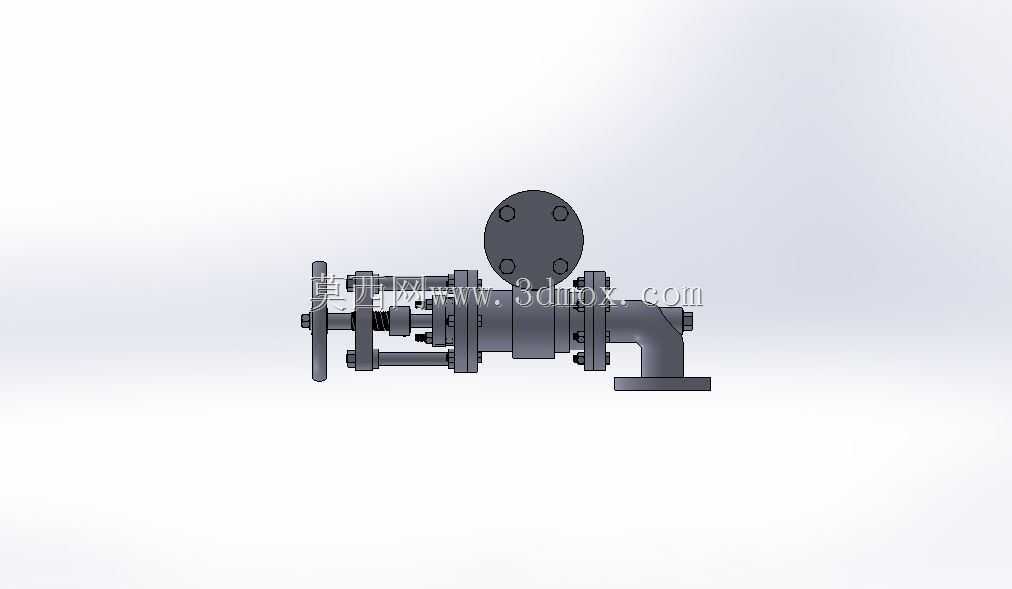

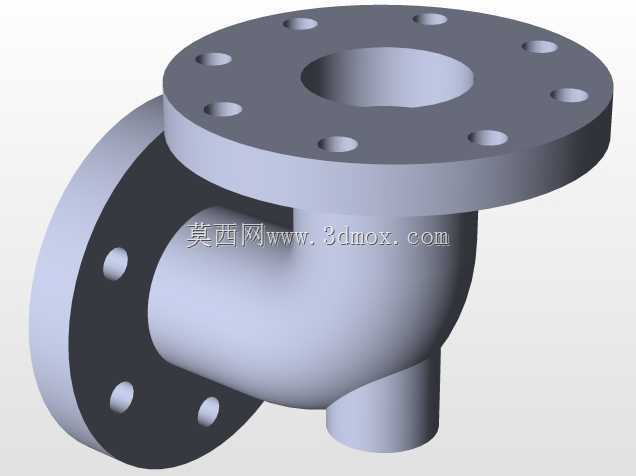

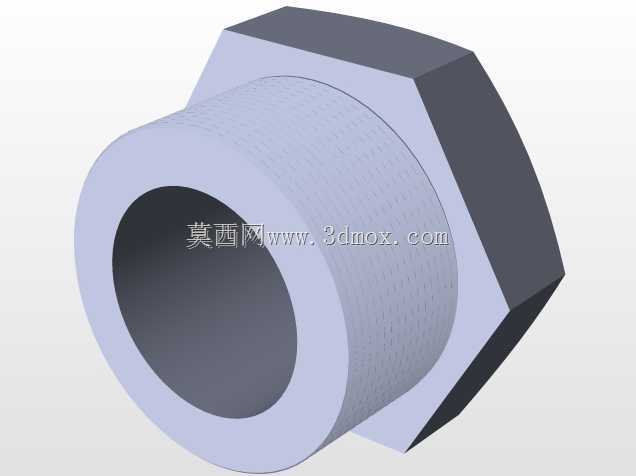

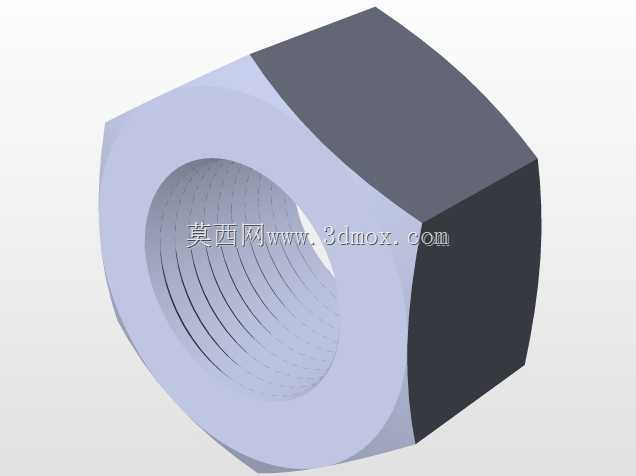

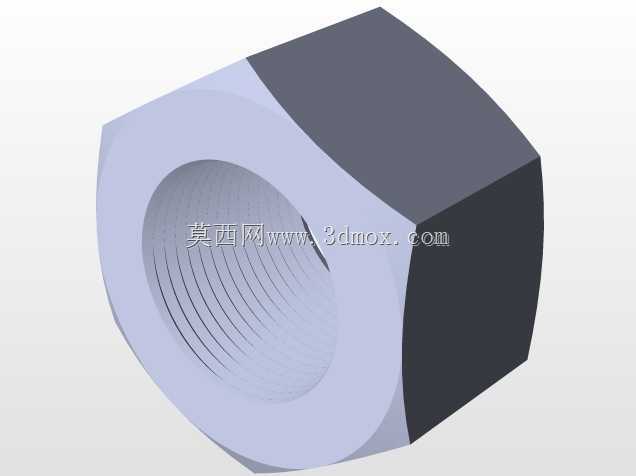

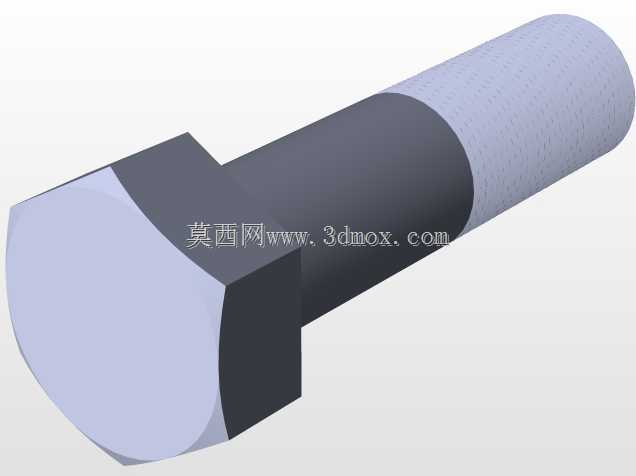

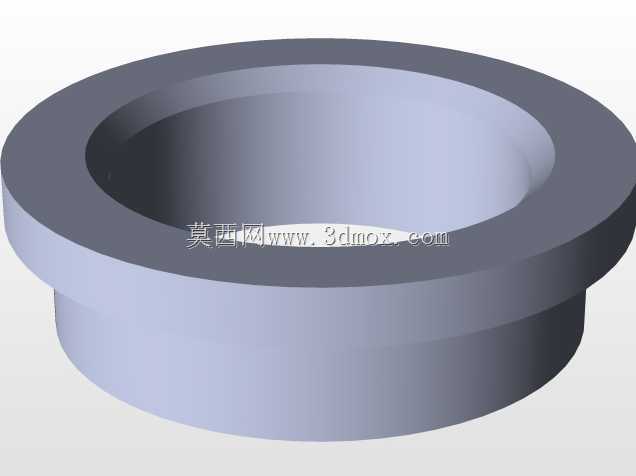

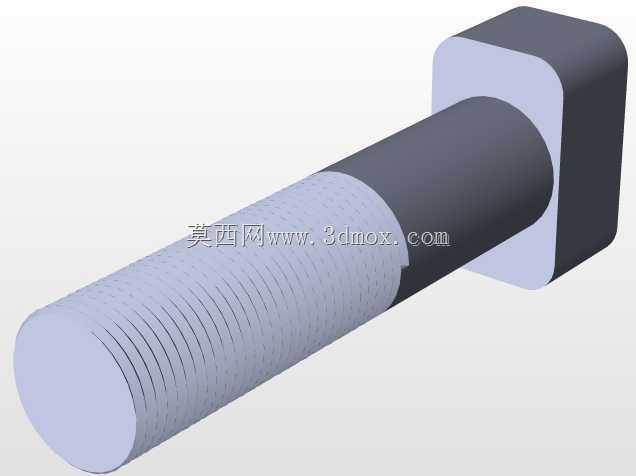

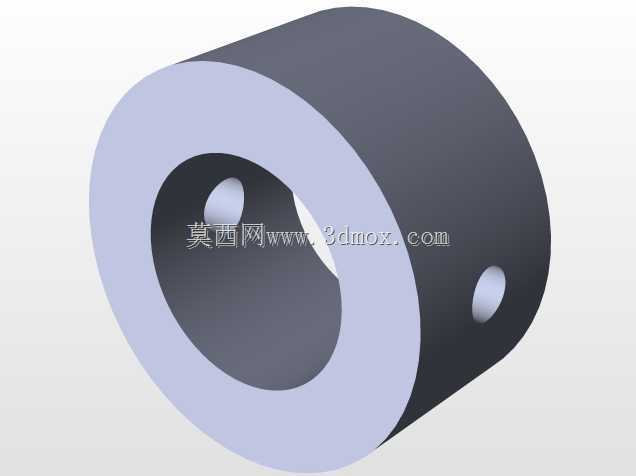

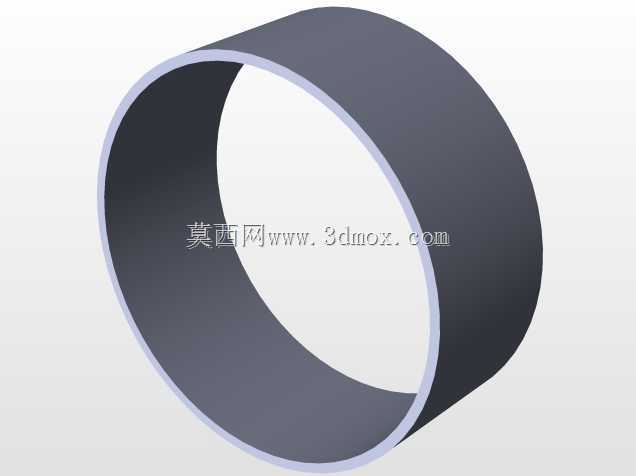

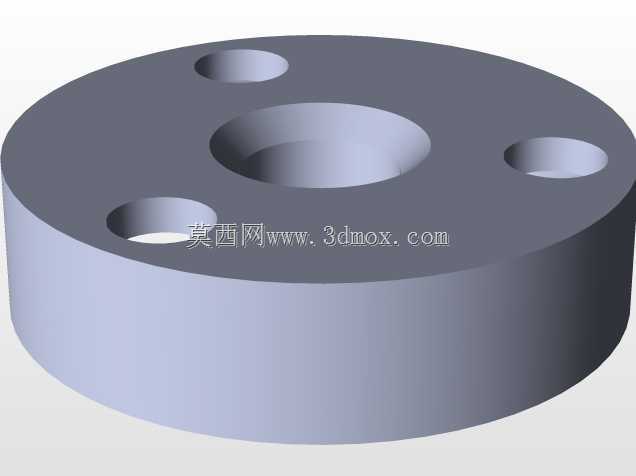

这款角式结构的进料止回阀，主要适配锅炉给水回路的安装场景，在蒸汽锅炉的高压给水环节承担核心的通断与防逆流作用。从安装边界来看，阀体采用90度角向布局，侧部带法兰连接端，下部为弯管式出水接口，顶部设置手轮操作结构，整体安装时不需要额外加装转角弯头，可直接适配锅炉侧壁的垂直-水平转向管路接口，能有效缩减管路安装的空间占用，尤其适合锅炉房内管路排布紧凑的安装场景。从功能设计逻辑上，这款阀件兼顾了手动截断与自动止回的双重作用，日常运行时可通过顶部手轮调节阀瓣的开启限位，控制给水流量的上限，当给水泵停止运行时，阀瓣会在锅炉内部的蒸汽压力与回水重力作用下自动回落密封，彻底阻断锅炉侧的高压水倒流回给水管路，避免给水泵受反向水压冲击出现叶轮反转、密封件损坏的问题，也能防止锅炉因失水出现干烧风险。结构设计上，阀杆采用多级填料密封结构，可承受锅炉给水的高压工况，密封面堆焊硬质合金材质，长期受水流冲刷也能保持可靠的密封性能，手轮与阀杆之间采用梯形螺纹传动，操作力矩适中，现场运维人员不需要借助额外加力杆就能完成截断操作。建模过程中，重点还原了阀体内腔的流道走向，流道采用平滑圆弧过渡，尽可能降低给水通过时的阻力损失，避免局部湍流造成的阀件冲蚀与管路振动；法兰连接端的螺栓孔位置、密封面凸台尺寸严格遵循管路连接的通用标准，可直接对接同压力等级的工业管路，侧部法兰端与下部弯管端的接口中心距、阀杆顶部手轮的操作高度都预留了足够的运维操作空间，不会出现安装后无法操作手轮、法兰螺栓无法紧固的问题。在实际选型应用中，这款阀件通常安装在给水泵出口与锅炉进水口之间的管段上，安装时需要注意阀体上标注的流向标识，确保进水端对接给水泵来水方向，出水端对接锅炉进水侧，不能反向安装，否则会导致给水无法正常通入锅炉，同时也会失去止回作用。相较于直通式止回阀，这种角式结构的止回阀在同公称通径参数下，整体结构长度更短，阀瓣的启闭行程更短，停泵时阀瓣的回落速度更快，能更迅速地阻断逆流，降低水锤效应对管路和阀件的冲击，适合中高压锅炉的给水系统使用。建模时对阀瓣的导向结构做了细节还原，阀瓣上下移动时沿阀体内置的导向肋滑动，不会出现启闭过程中阀瓣偏斜、卡涩的问题，长期运行的可靠性更高，填料压盖的螺栓调节结构也完整还原，现场运维时可通过压紧填料压盖来补偿填料磨损造成的泄漏，不需要整体拆解阀件就能完成密封维护。
