阿联酋航空A380民航客机外形结构设计

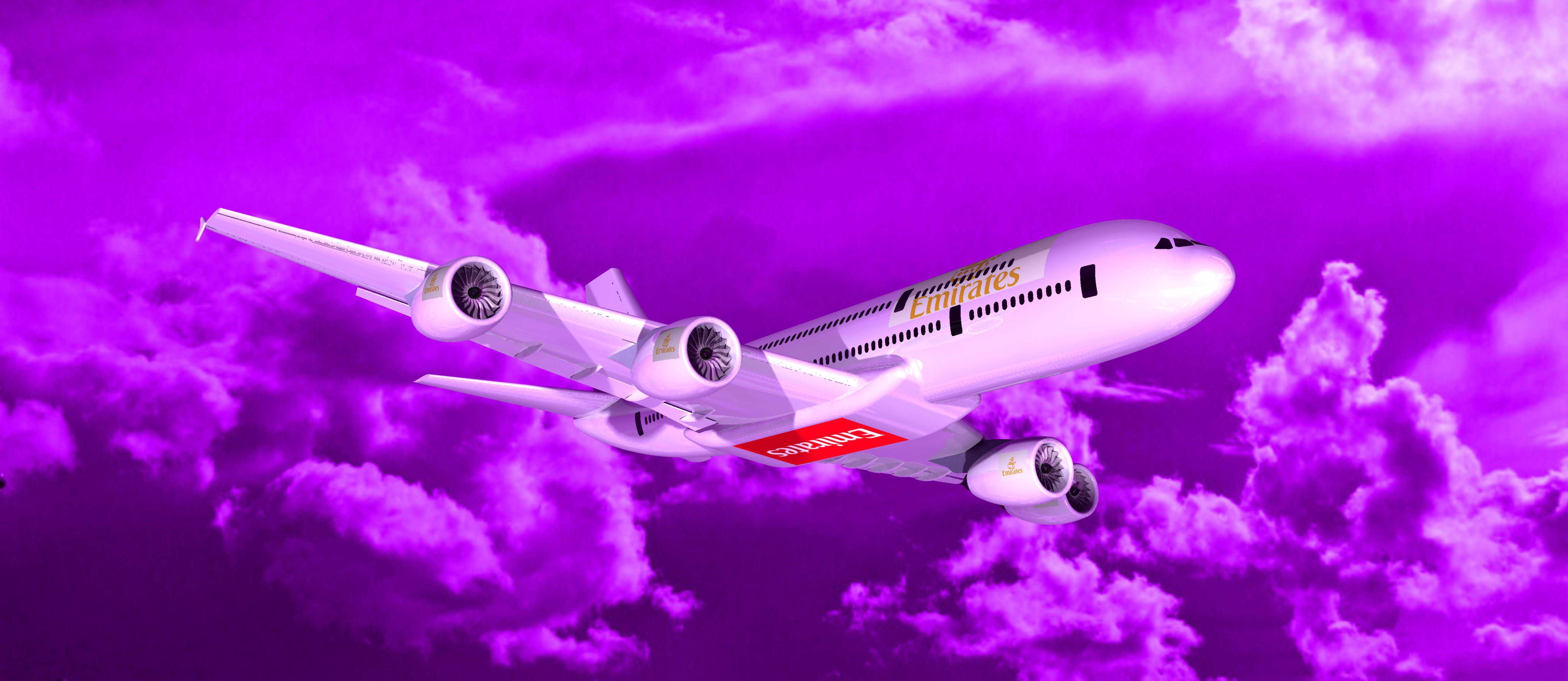

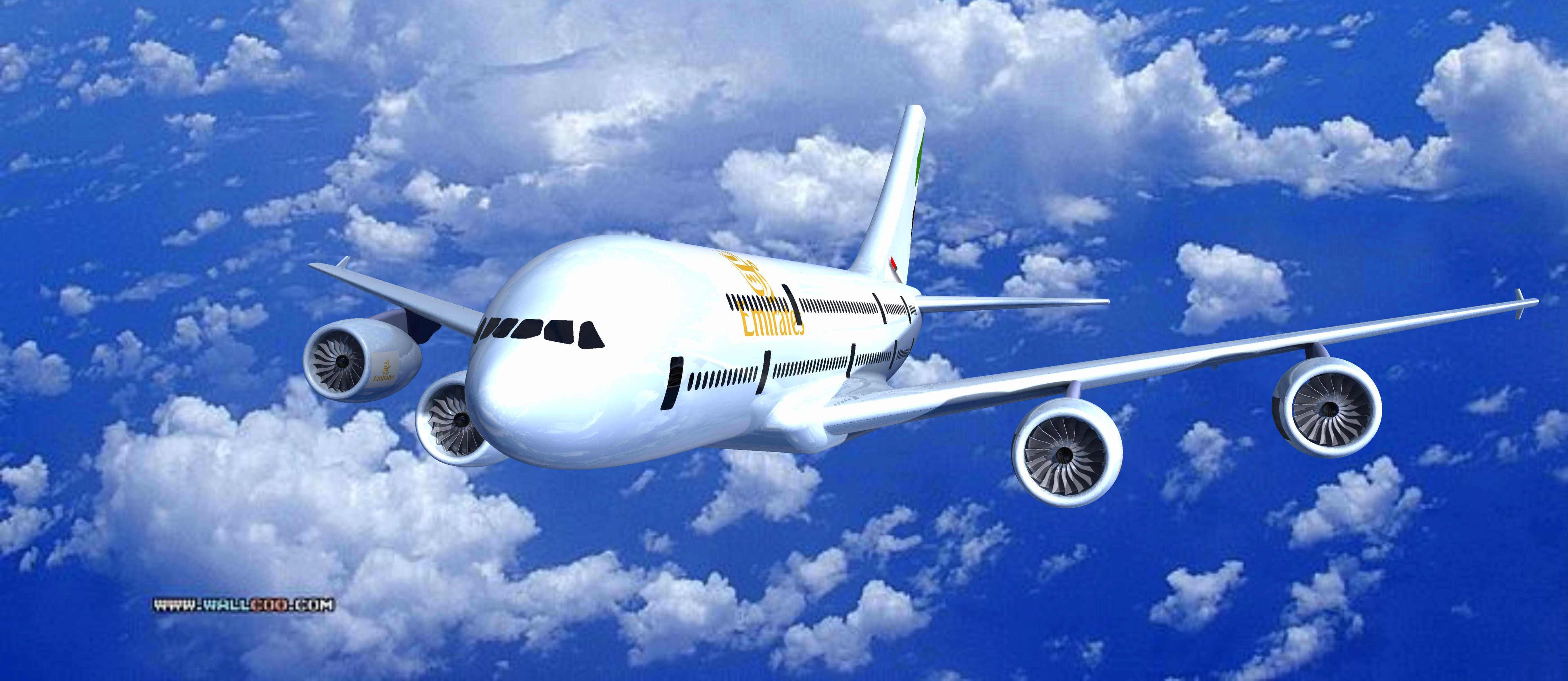

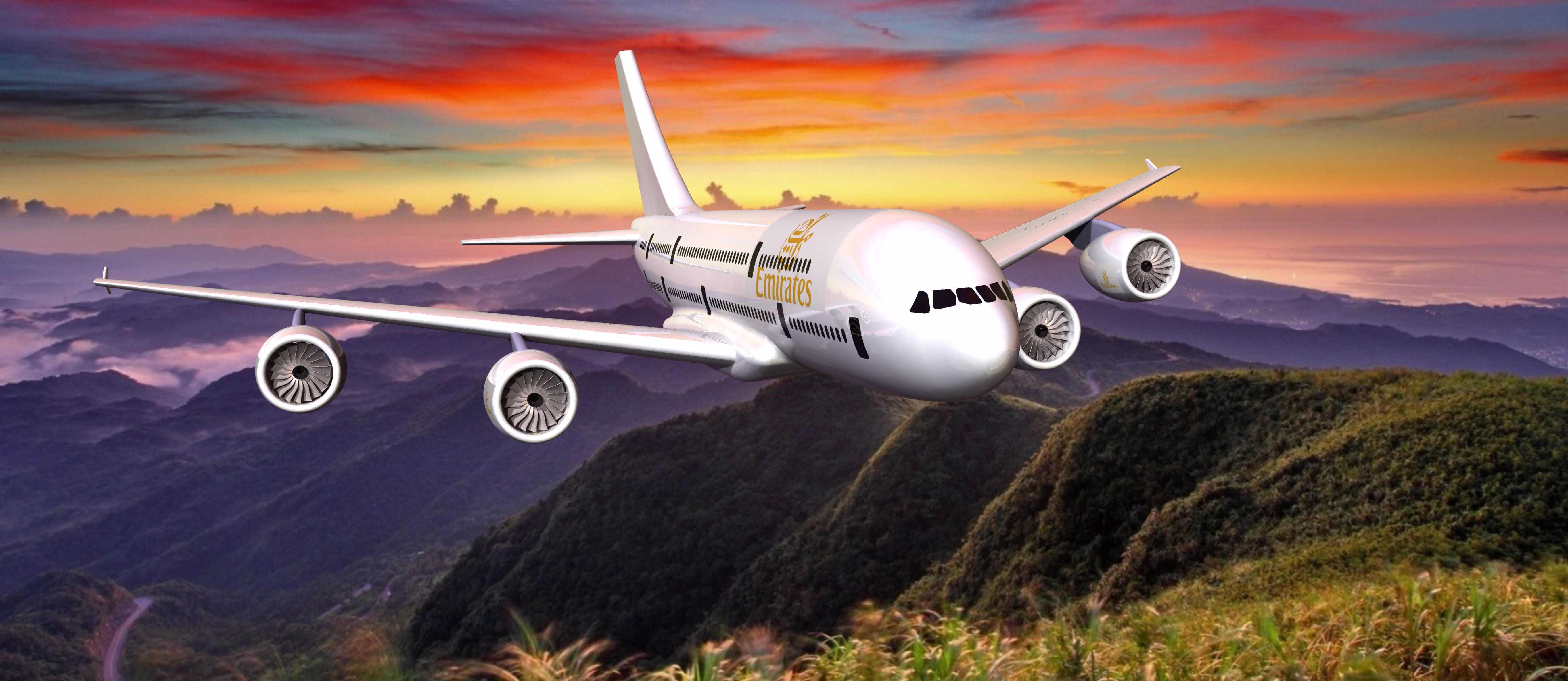

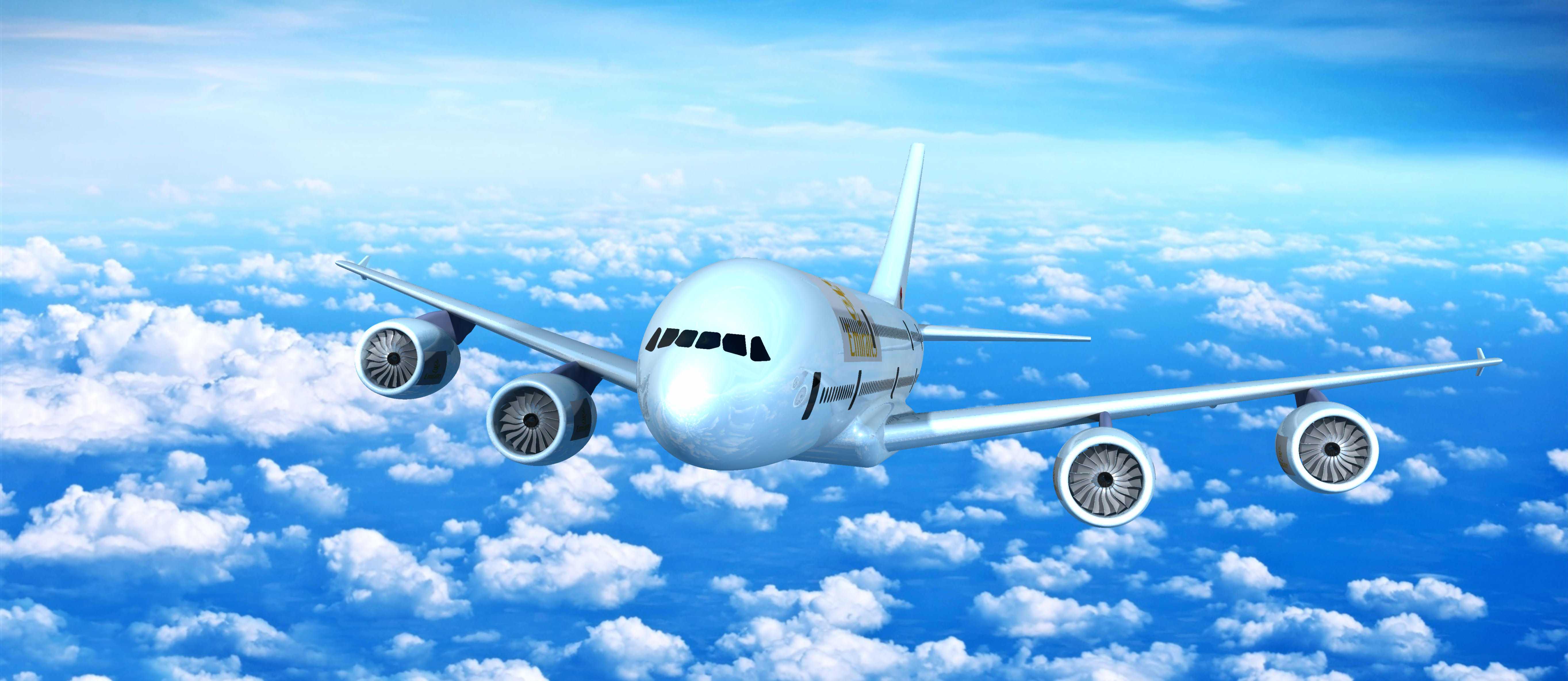

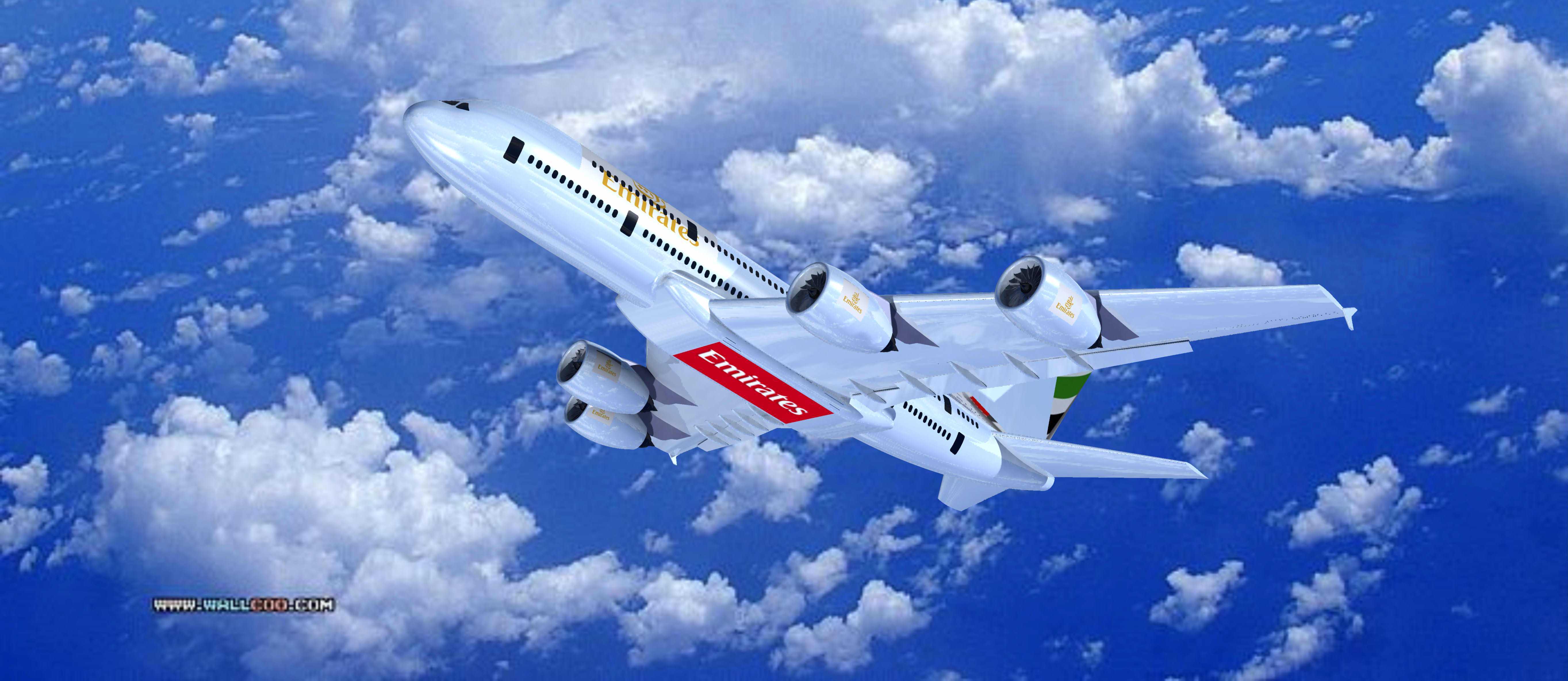

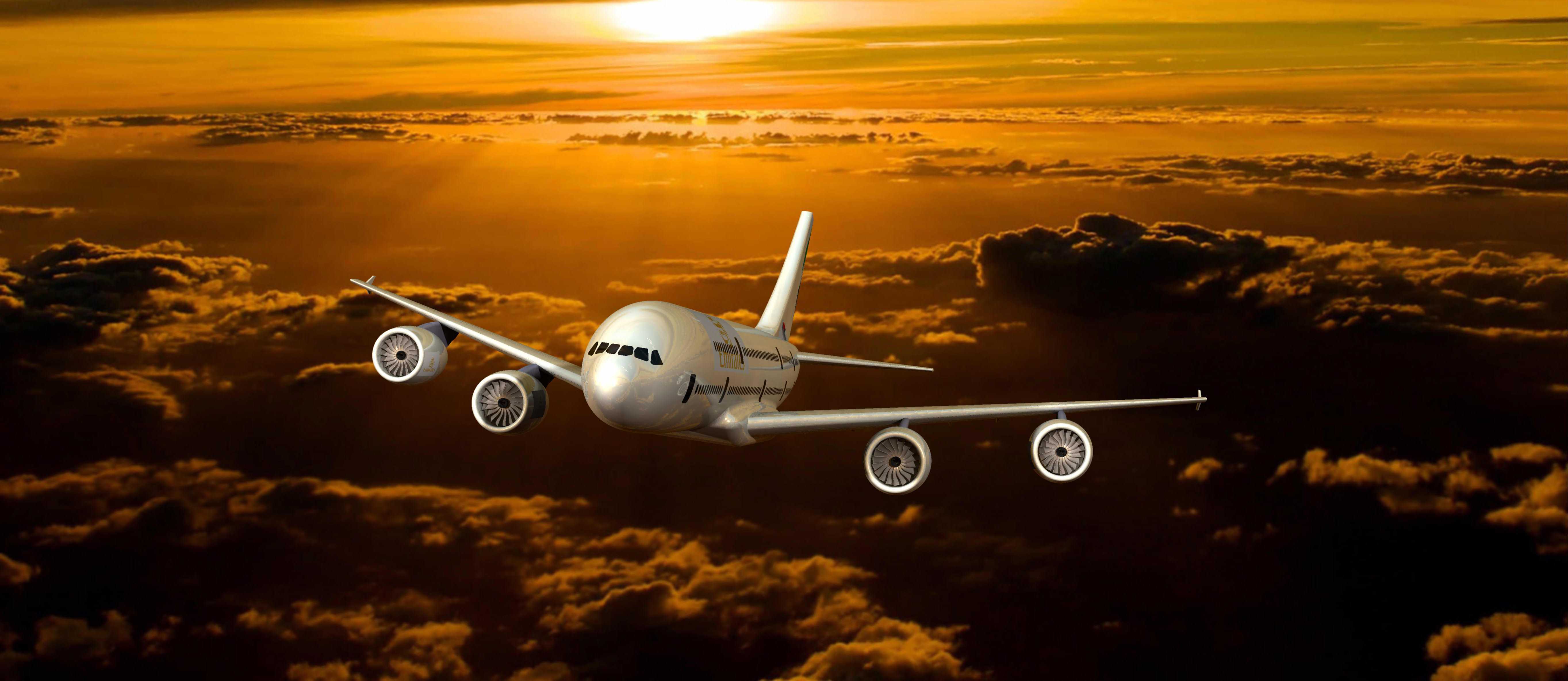

这款大型双层宽体民航客机的三维结构设计，首先围绕洲际干线航空的运营场景展开，作为目前投入商业运营的载客量最大的民航机型，其设计需要同时满足长航程飞行的气动效率、大载客量下的结构强度、地面运维的适配性等多重工程要求。设计过程中先通过创成式外形设计模块完成整体曲面的构建，优先保证机身曲面的光顺连续性，从机头雷达罩的曲面过渡开始，到机身筒段的等曲率曲面衔接，再到机尾收缩段的曲面收敛，每一段曲面都经过曲率连续性校验，避免后续气动仿真中出现不必要的气流分离。机翼部分采用了适配高亚音速飞行的超临界翼型设计，四台发动机通过吊挂结构对称布置在机翼下方，吊挂与机翼的连接区域做了曲面过渡处理，既保证结构连接的刚度，也降低该区域的气动阻力。尾翼部分包含垂直尾翼与水平尾翼，垂尾的高度与面积经过配平力矩核算，保证飞机在单发失效等极端工况下仍有足够的方向操纵力矩，平尾的安装角可在飞行中根据重心变化与飞行姿态做配平调整，相关的结构预留也在外形设计中做了对应体现。机身采用双层客舱布局，上层客舱与下层客舱的舷窗排布严格按照实际客舱布置位置对应，机头位置的驾驶舱风挡曲面做了多段拼接设计，既保证飞行员的视野范围，也兼顾风挡结构的安装强度与防冰系统的布置空间。起落架舱的轮廓在机身曲面设计时做了精准预留，多轮式主起落架与前起落架的收放空间完全匹配机身内部的舱室边界，不会出现收放过程中的结构干涉。整机外形完成曲面构建后做了实体加厚处理，加厚过程中严格控制不同区域的壁厚差异，机头雷达罩区域、机翼前缘区域、尾翼前缘区域的壁厚根据实际受力情况做了差异化设置，既保证整体结构的轻量化，也满足不同飞行工况下的结构强度要求。从安装边界来看，整机的地面停放高度、机翼展长、机身长度都严格匹配现有4F级机场的跑道、滑行道、停机位的尺寸限制，发动机离地高度满足地面滑行与起降过程中的异物打桨防护要求，垂尾高度满足机场廊桥与机库的净空限制。这类高精度的整机外形模型，既可以用于航空类专业的气动教学演示，也能作为民航科普展项的建模基础，还能为机场地面保障设备的适配设计提供精准的外形参考，在模拟机视景建模、航空文创产品开发等场景也能提供准确的结构依据。
