涵道尾桨民用直升机外观结构设计

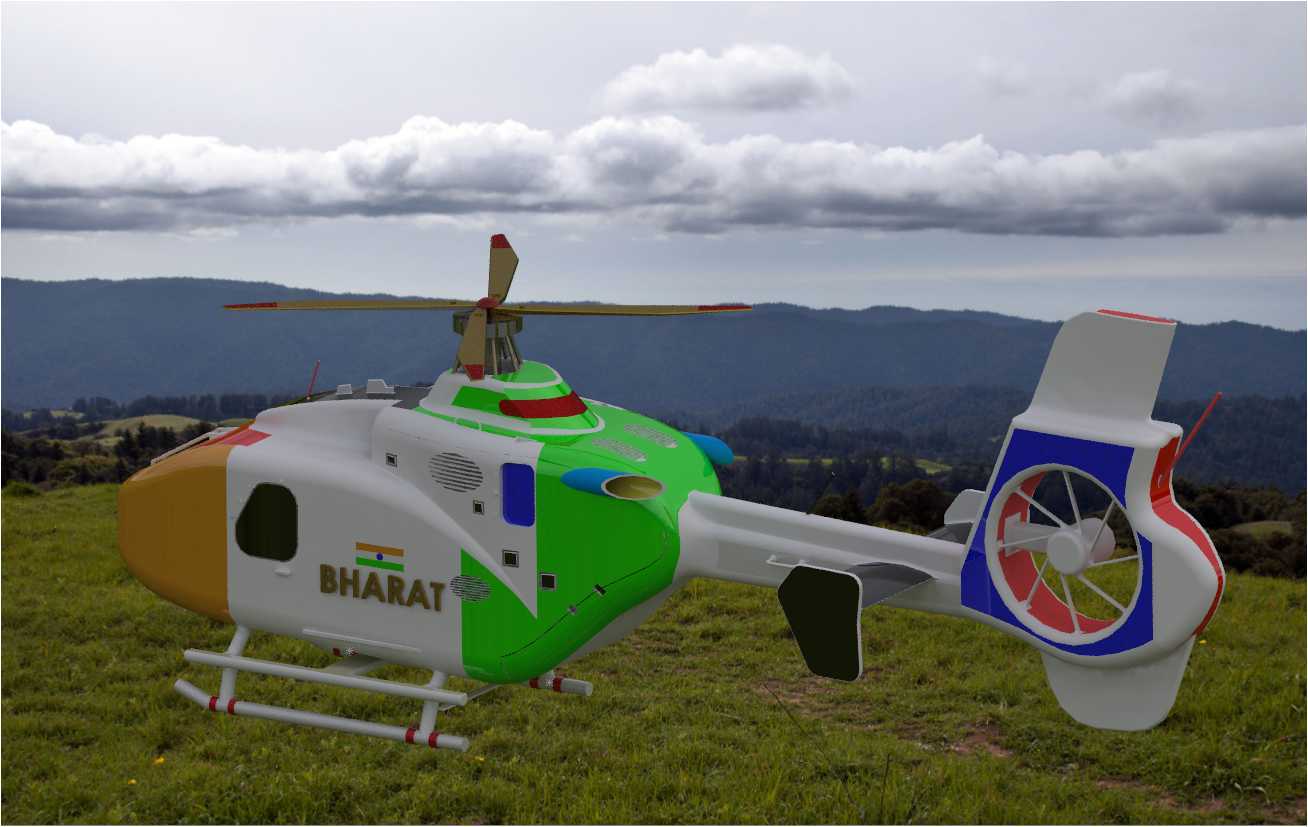

这款带涵道式尾桨的轻型直升机结构设计，首先要明确其核心应用场景覆盖通用航空领域的短途通勤、低空观光、航空测绘、应急医疗转运等多个细分方向，这类轻型单发直升机在低空空域开放的作业场景中，对起降场地的要求远低于固定翼飞行器，不需要长距离跑道支撑，仅需一块平整的硬质空地即可完成起降作业，适配山地、丘陵、城市楼顶等复杂起降环境。从功能特性来看，涵道尾桨的设计是该机型的核心结构亮点，和传统外露式尾桨相比，涵道结构将尾桨完全包裹在垂尾的环形通道内，一方面能大幅降低地面作业时尾桨剐蹭障碍物、伤及地面人员的风险，提升低空作业和地面停靠的安全性，另一方面涵道环道能对尾桨的气流形成导流约束，提升尾桨的气动效率，降低尾桨转动产生的气动噪音，更适配城市上空、居民聚居区上空的飞行作业需求，减少飞行作业的噪音干扰。机身主体采用流线型曲面设计，机头段做了圆润的收窄处理，能降低前飞过程中的气动阻力，提升巡航阶段的飞行效率，机身侧面预留了舷窗安装位、舱门安装边界，可根据实际作业需求调整客舱布局，比如通勤场景下可布置4-5个乘员座椅，医疗转运场景下可快速拆除部分座椅预留担架安装空间，测绘作业场景下可在机腹位置预留传感器挂载接口。设计过程中需要重点匹配主旋翼和尾桨的转速匹配关系，主旋翼采用三叶片结构，翼型做了适配低速飞行的优化，能在较低的旋翼转速下提供足够的升力，降低旋翼转动的载荷冲击，延长旋翼部件的使用寿命；滑橇式起落架的结构设计做了轻量化处理，采用管状金属结构搭配横向支撑梁，不需要复杂的液压收放机构，结构可靠性更高，日常维护成本更低，起落架的高度预留了足够的地面作业间隙，能避免机身底部在起降过程中剐蹭地面凸起物，同时也方便地面人员快速对接舱门、装卸作业物资。尾梁段的结构做了等强度优化，在保证结构刚度满足飞行载荷要求的前提下尽可能降低结构重量，垂尾和涵道结构采用一体化成型设计思路，减少结构连接点，降低飞行过程中的结构振动传递，涵道内部的尾桨叶片采用小直径多叶片设计，和涵道内壁预留了足够的转动间隙，避免飞行过程中结构形变导致的叶片剐蹭问题。机身表面的涂装分区也对应了不同的结构维护区域，不同颜色的蒙皮区域对应不同的设备检修口位置，能方便地面维护人员快速定位检修点位，缩短日常维护的作业时长。
