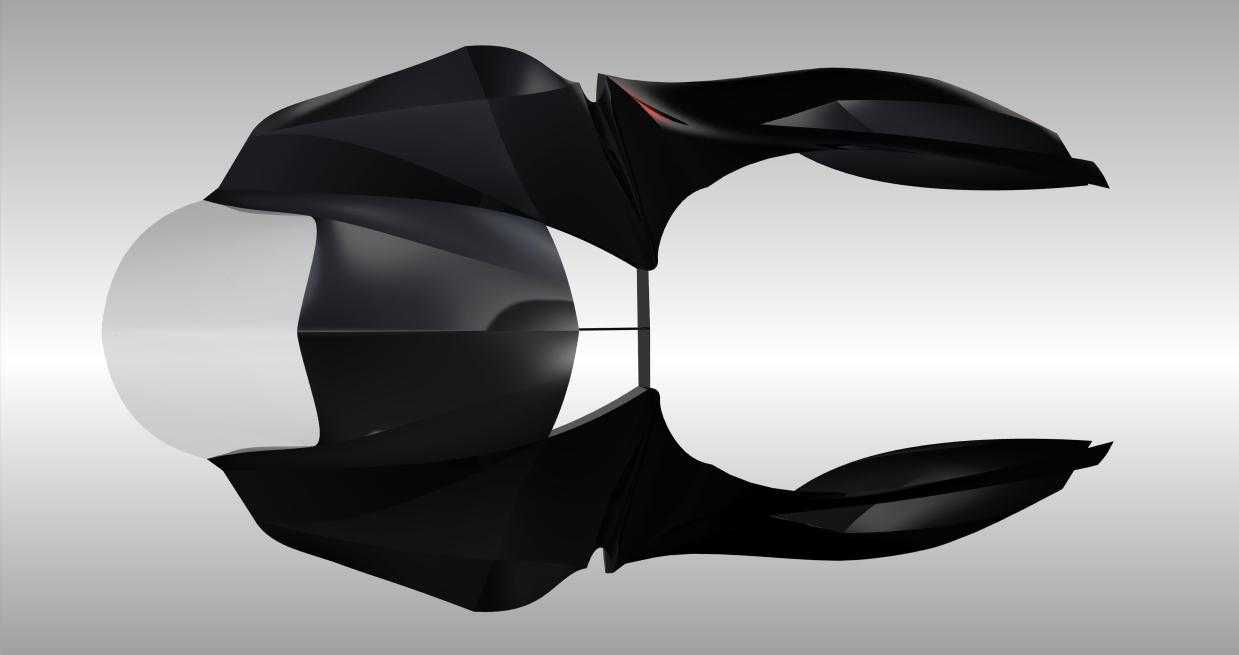

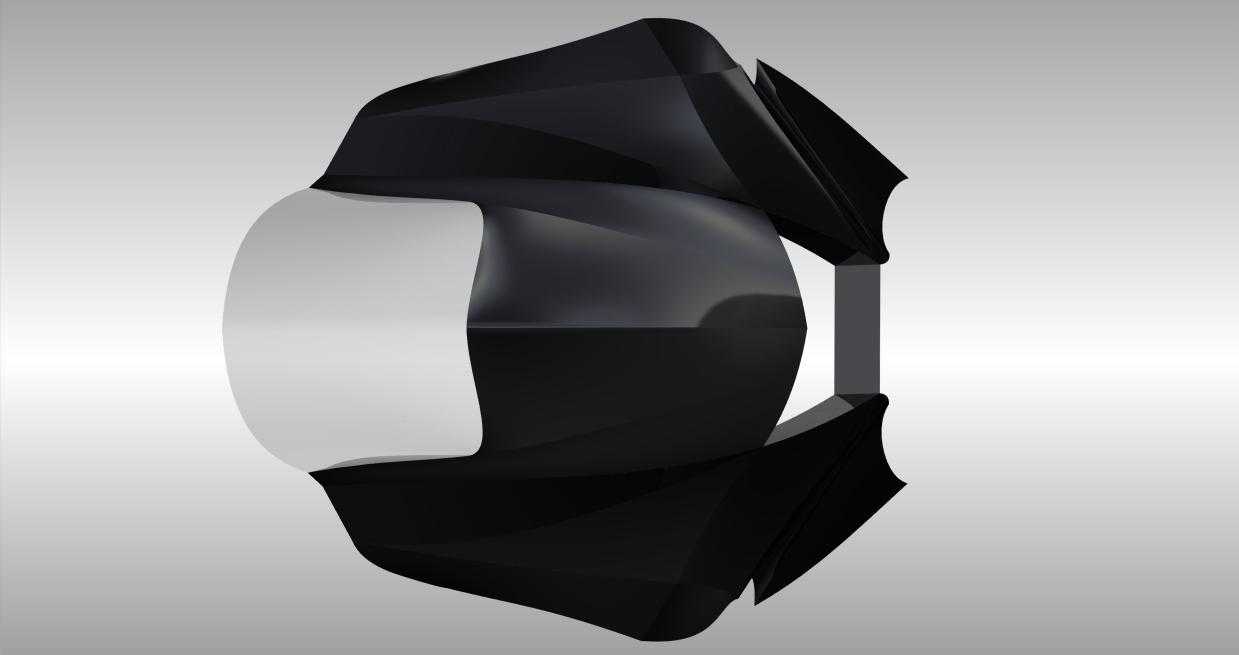

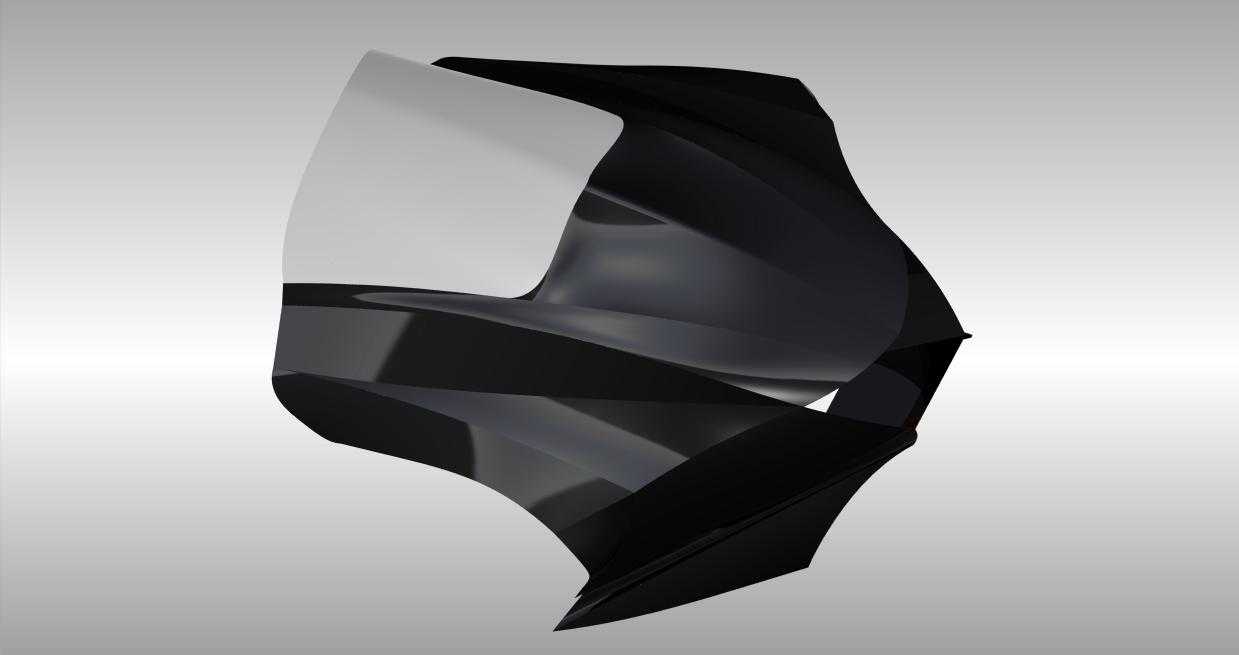

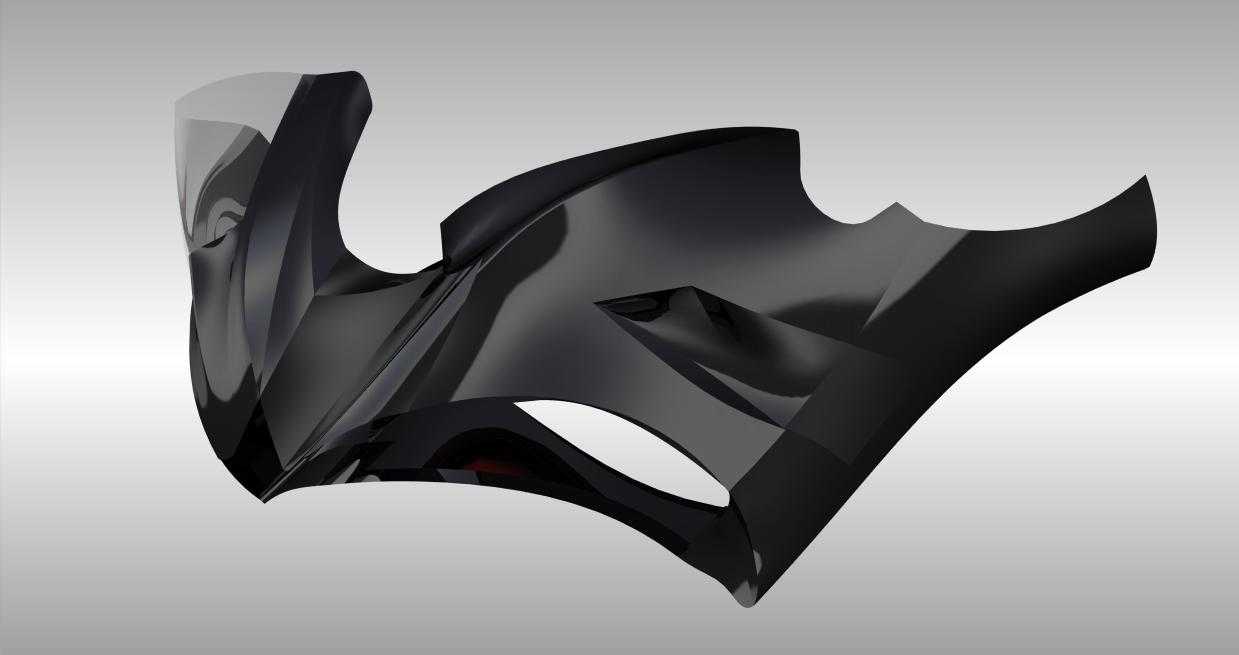

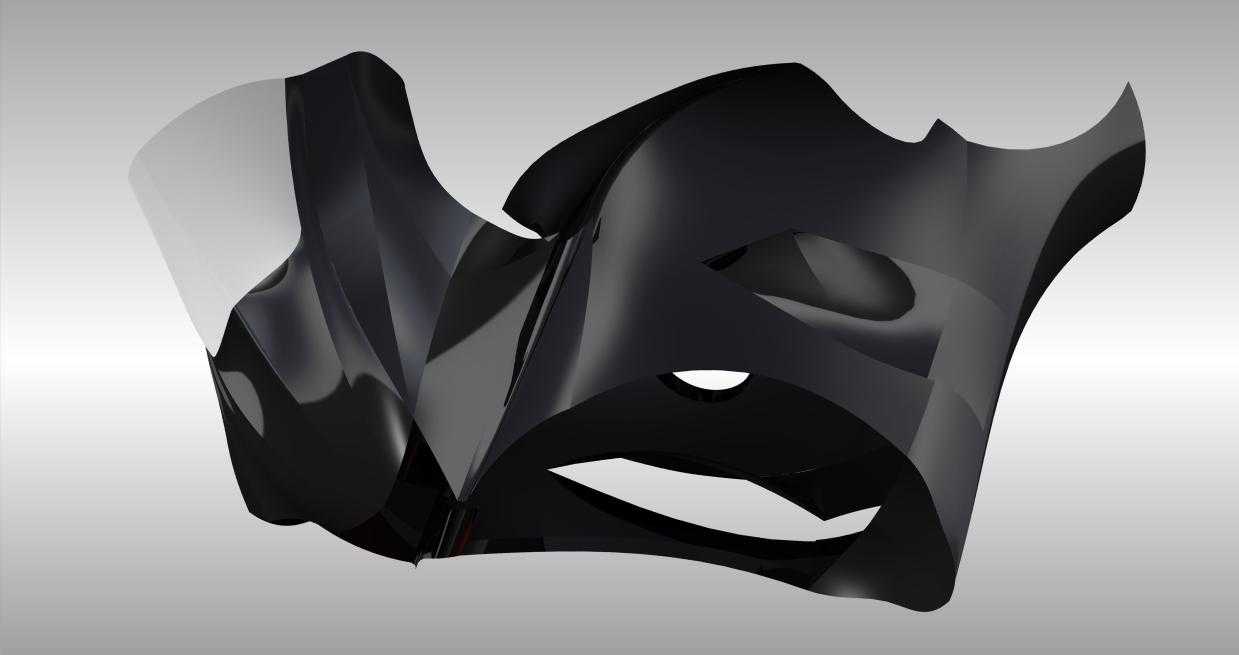

雅马哈M1摩托空气动力学整流罩结构

这款整流罩是适配高性能摩托的空气动力学外覆部件，主要应用于赛道竞速、高性能街车改装场景，核心作用是梳理车辆高速行驶时的迎面气流，降低整车风阻系数，同时减少气流对骑乘人员的直吹干扰，提升高速状态下的车辆行驶稳定性。从结构设计来看，整体曲面采用连续变曲率过渡，没有突兀的折角与断面，避免气流在构件表面产生过早分离形成紊流，曲面的起伏走势完全贴合摩托前部车架、转向机构与前部覆盖件的安装边界，安装点位的凸台与卡扣位预留了足够的装配公差，不会与转向把、前减震等活动部件产生运动干涉。设计过程中优先考虑了高速气流的导向路径：上部曲面顺着车头迎风方向逐步向后收窄，将迎面气流分流至车身两侧与骑乘人员上肢外侧，减少正面迎风面积；下部的内凹曲面则引导气流快速通过发动机舱周边，带走动力单元工作产生的多余热量，同时避免气流在车轮位置形成乱流影响前轮抓地力。构件的边缘做了薄化收边处理，既能够减少构件自身的重量，也能让气流在构件末端平滑剥离，降低涡流产生的拖拽阻力。安装边界方面，构件内侧预留了与车架固定点对应的连接位，所有连接位的加强筋都顺着曲面走向布置，不会额外增加风阻，同时保证高速行驶时构件不会因为气流冲击产生形变抖动。不同于普通民用摩托的整流罩，这款构件的曲面弧度经过多轮气流走向验证，在侧风工况下也能保持足够的下压力，让前轮在高速过弯时保持稳定的接地载荷，内侧的空腔预留了线束、传感器的走线路径，不会因为加装整流罩影响原车部件的正常排布，构件的壁厚采用渐变设计，受力较大的安装连接位置壁厚适当增加，外露的曲面区域在保证结构强度的前提下做了轻量化减薄，平衡了结构刚性与整车减重的需求。
