航天火箭配套连接支撑用硬质支架结构

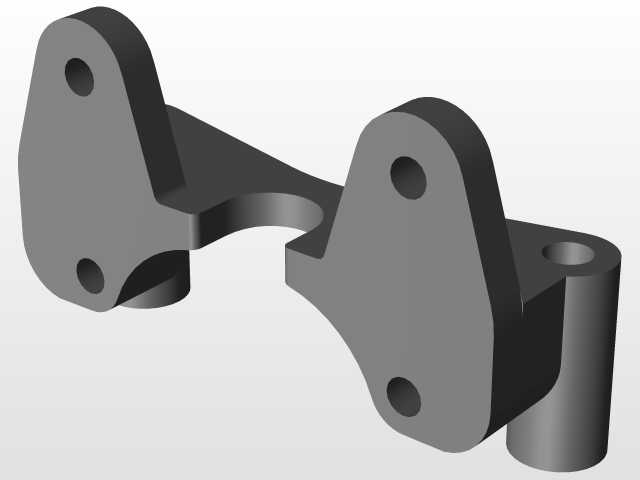

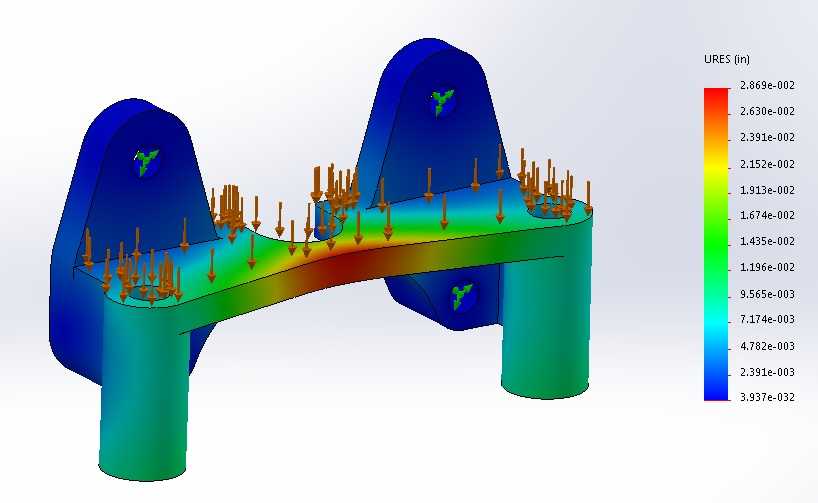

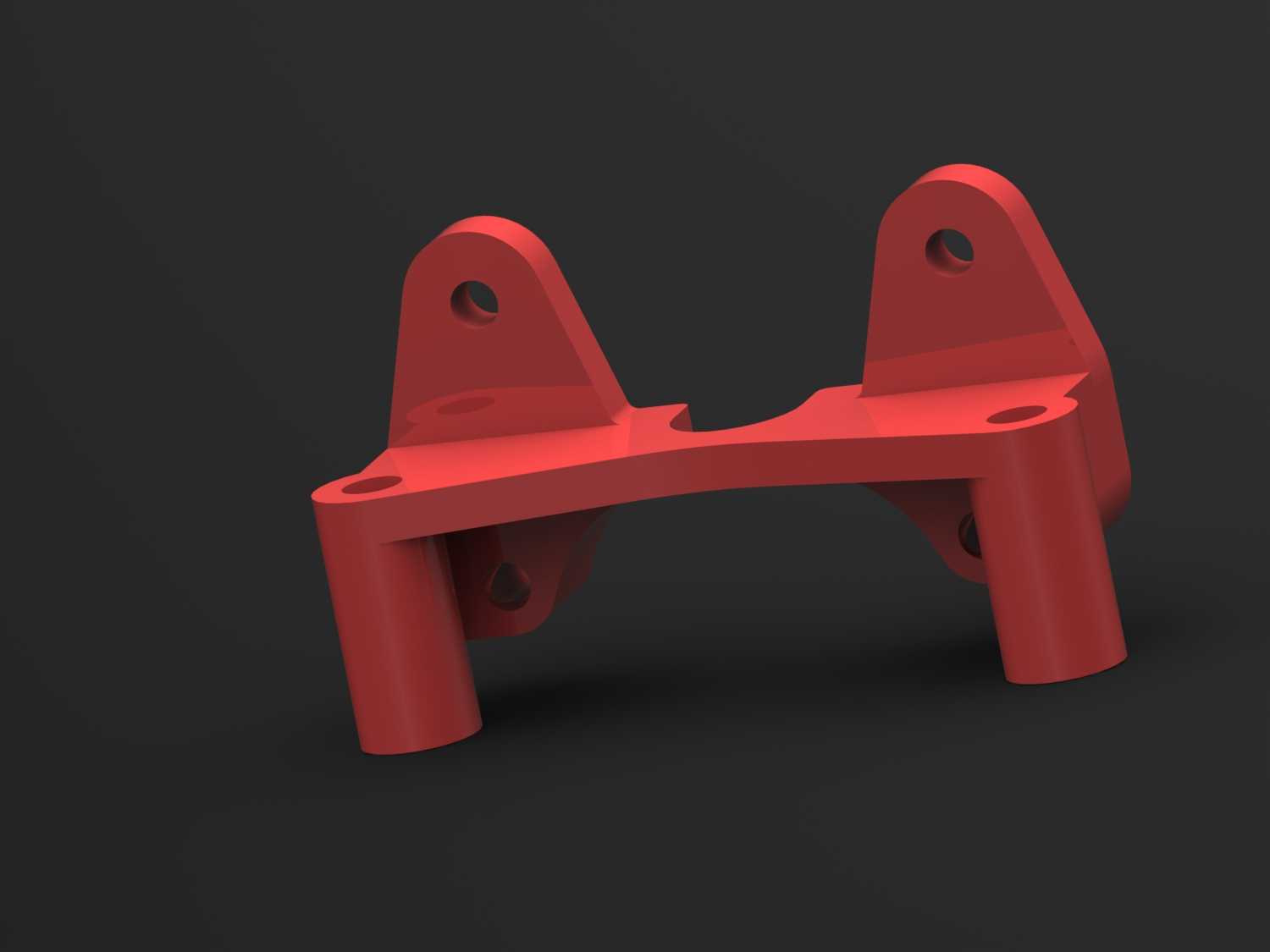

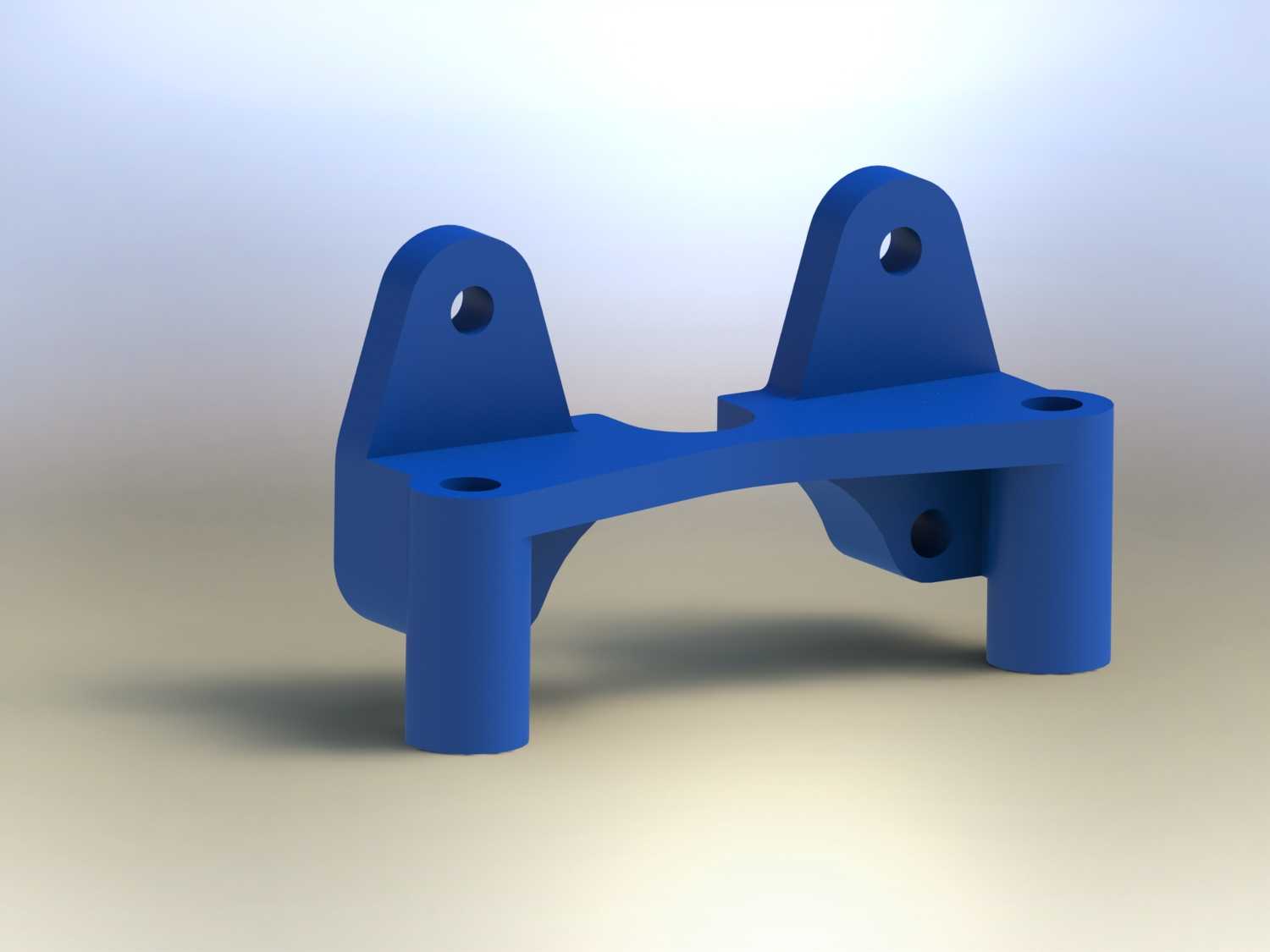

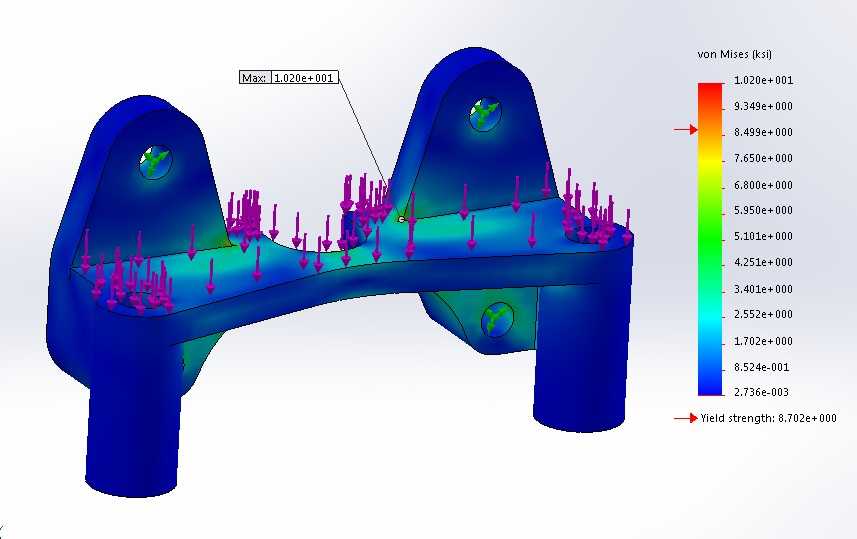

这类支撑构件主要应用在航天火箭箭体内部的硬件搭载场景中，承担箭上零散硬件模块的定位与承载功能，在火箭发射阶段的强振动、大过载工况下，能够牢牢固定所搭载的硬件单元，避免硬件出现移位、松脱问题，保障箭上相关系统的运行稳定性。从结构设计来看，构件采用双侧带安装耳座的桥式布局，两侧向上延伸的耳座上预留同轴定位孔，用于和箭体预装的固定点位铰接或螺接，耳座的孔位做了局部加厚处理，抵消连接位置的应力集中问题，避免在过载冲击下出现孔位撕裂的情况。构件中部为下沉式连接桥结构，桥体截面做了渐变过渡设计，在保证整体结构刚度的前提下尽可能削减非必要的材料余量，降低构件自身重量，适配航天装备对自重控制的严苛要求。桥体下方延伸出两个垂直布置的柱状支撑脚，支撑脚端面预留安装孔位，用于和待固定的硬件模块直接连接，两个支撑脚的间距根据所搭载硬件的安装孔距做匹配设计，安装时不需要额外加装转接件，可直接完成硬件的固定装配。设计过程中优先考虑了安装边界的适配性，构件整体的外轮廓尺寸严格匹配箭体内部预留的安装空间，不会和周边的管路、线缆、其他设备产生干涉，耳座与支撑脚的孔位公差按照航天装备的装配精度要求设定，能够保证安装后构件的位置度偏差控制在允许范围内，不会出现装配错位的问题。结构的受力路径经过反复优化，发射过程中产生的纵向过载会通过支撑脚传递到中部桥体，再分散到两侧的耳座最终传导到箭体主结构上，整个传力路径连续无突变，能够有效分散局部应力，避免结构出现疲劳失效。构件的边角位置全部做了圆角过渡处理，既可以减少加工过程中的应力残留，也能避免安装时尖锐边角划伤操作人员或周边的线缆保护层。针对航天场景的特殊使用需求，结构设计时预留了足够的刚度冗余，在承受额定载荷的情况下形变量极小，不会因为结构变形导致所搭载硬件的位置偏移，影响硬件的正常工作。这类支撑结构不需要复杂的维护，安装完成后可在全任务周期内保持稳定的支撑性能，适配火箭从地面总装、转运到发射升空全流程的工况要求。
