直升机旋翼连接传动总成结构设计

在通航飞行器及航模研发领域，旋翼头作为直升机动力传递与姿态控制的核心枢纽部件，直接决定了飞行过程中的升力输出稳定性与操纵响应精度，无论是工业级无人直升机、载人轻型直升机还是高端航模产品，该部件的结构合理性都是整机设计的核心校验项。从实际应用场景来看，这类旋翼连接总成需要同时承担发动机或电机输出的扭矩传递、旋翼桨叶的离心力承载、周期变距与总距操纵的动作传导多重任务，作业过程中需要持续承受高频振动、交变载荷与气动冲击，对结构件的刚度匹配、铰接点间隙控制都有极高的工程要求。

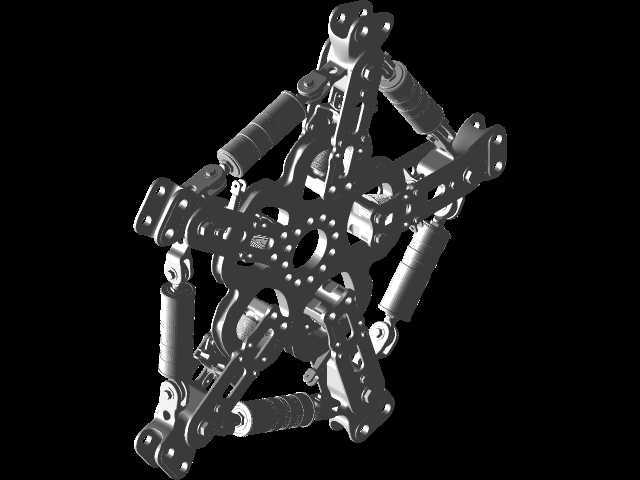

该结构采用中心盘式布局作为核心承载基体，中心基体上预留了多组标准化安装孔位，既可以满足桨夹组件的铰接安装需求，也为变距拉杆、阻尼减震部件提供了精准的定位基准，整体安装边界可适配不同轴距的旋翼系统，中心安装孔的配合公差按照航空级传动配合标准设计，能够与旋翼主轴实现无旷量配合，避免高速旋转过程中出现偏心振动问题。围绕中心基体周向均匀布置的桨夹铰接结构，采用双支点铰接设计，既可以保证桨叶在旋转过程中具备足够的挥舞自由度，抵消不同气动环境下的桨叶受力差，也能通过铰接点的限位结构限制挥舞角度的极限范围，避免飞行过程中出现桨叶碰撞机身的风险。

设计过程中优先考虑了载荷的均匀传递路径，每一组变距拉杆的安装位置都经过受力仿真优化，确保操纵力从舵机输出到桨叶桨距调整的过程中，力传导路径无应力集中点，配套布置的阻尼缓冲部件，能够有效吸收旋翼旋转过程中产生的高频振动，降低振动向机身主体的传递效率，提升整机飞行过程中的稳定性。所有铰接位置都预留了标准轴承安装位，可适配不同规格的深沟球轴承或推力轴承，既满足高速旋转下的低摩擦阻力要求，也方便后期运维过程中的易损件更换。结构上的减重孔设计并非单纯为了降低重量，每一处开孔的位置与尺寸都经过拓扑优化，在保证整体结构强度满足最大起飞载荷要求的前提下，尽可能降低旋转部件的转动惯量，提升操纵响应速度，同时减少不必要的动力损耗。

从安装适配性来看，该总成的外围接口尺寸充分考虑了不同型号旋翼系统的改装需求，桨夹位置的夹持范围可适配不同弦长的旋翼桨叶，变距摇臂的连接孔位采用通用化尺寸设计，能够匹配市面上多数标准规格的舵机连杆，无需额外定制转接件即可完成装机调试。在实际装机测试场景中，这类结构的动平衡调校难度远低于拼接式旋翼头，中心基体的一体化加工特性能够从根源上减少装配累积误差，降低后期动平衡配平的工作量，同时整体结构的维护可达性较好，日常检查铰接点磨损、更换阻尼部件时无需完全拆解整个总成，可有效缩减外场维护的作业时长。
