喷气式长航时察打一体无人机构型设计

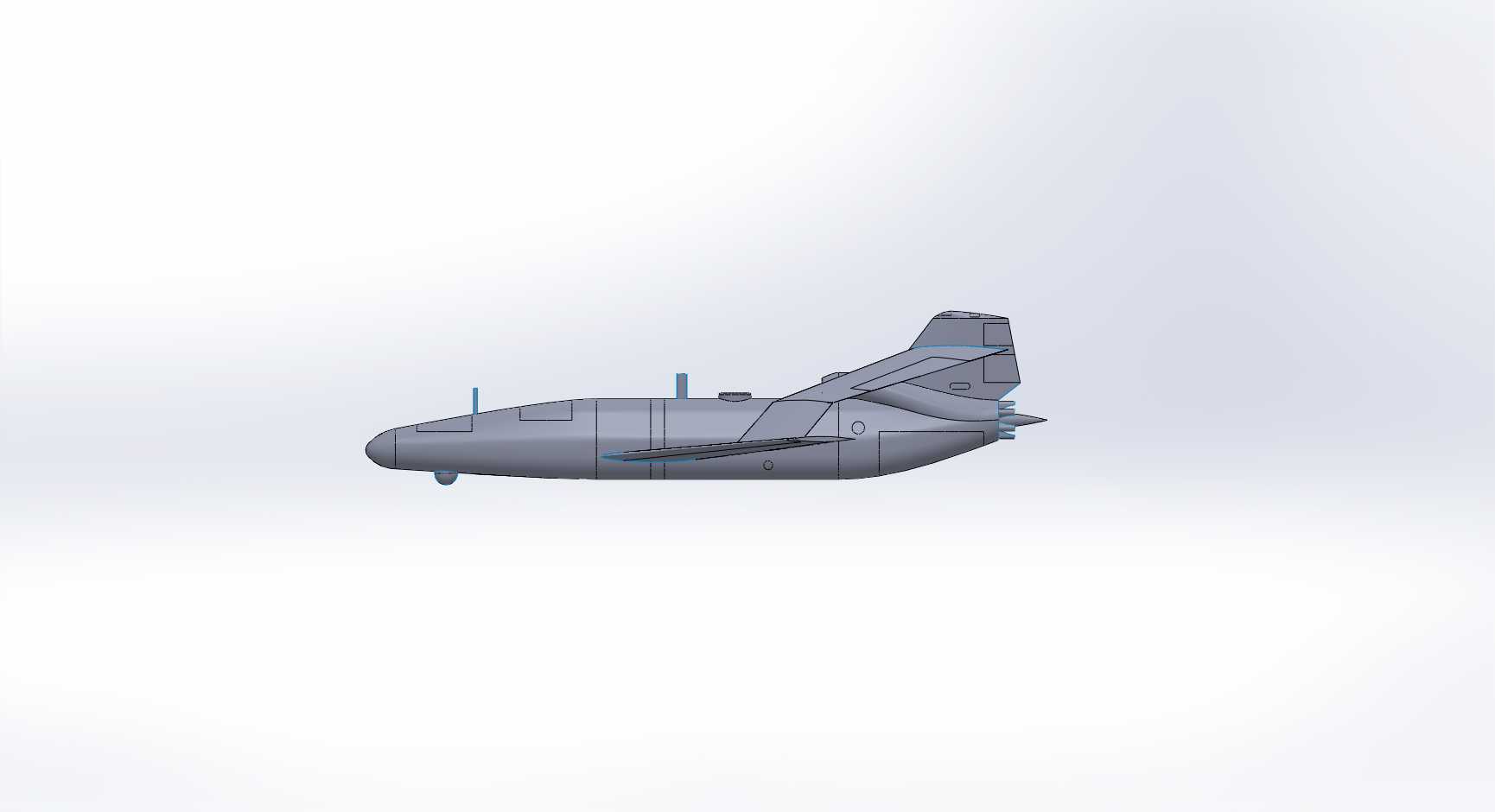

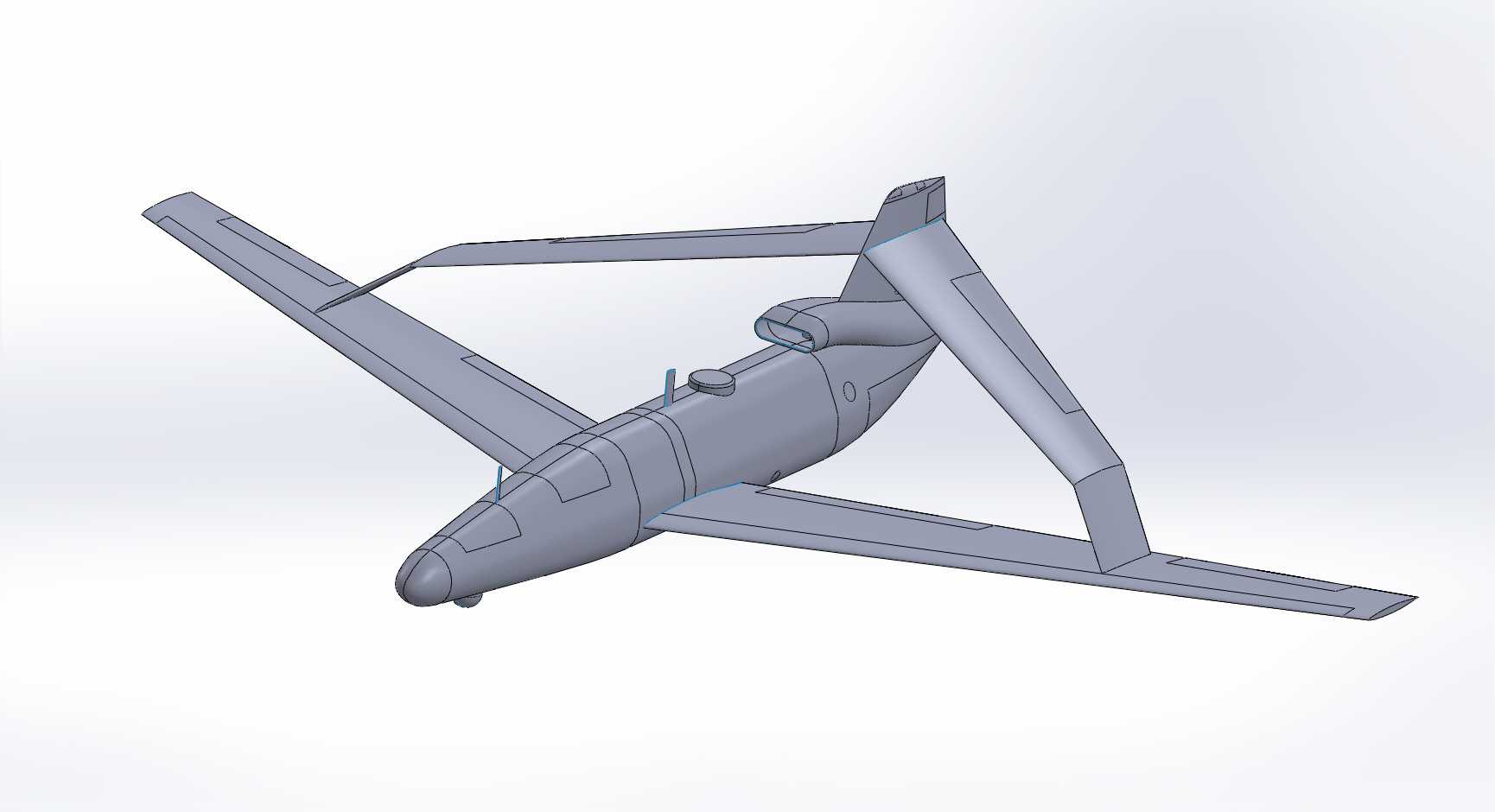

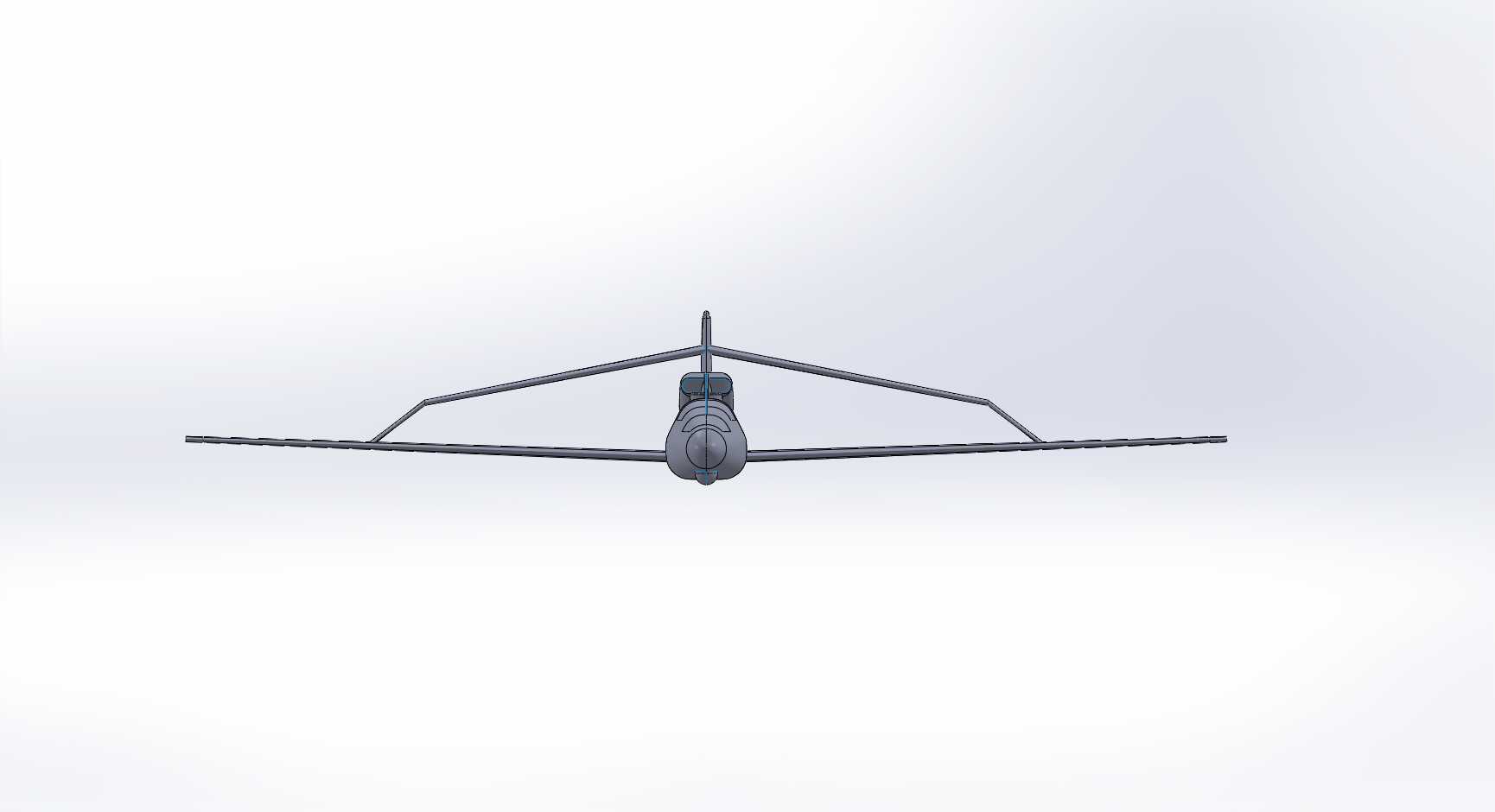

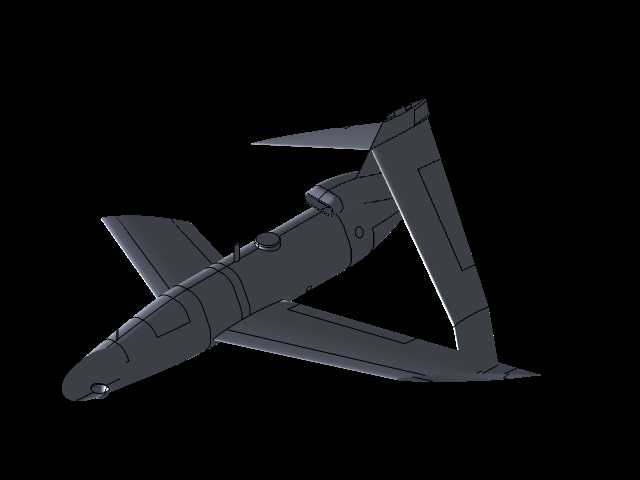

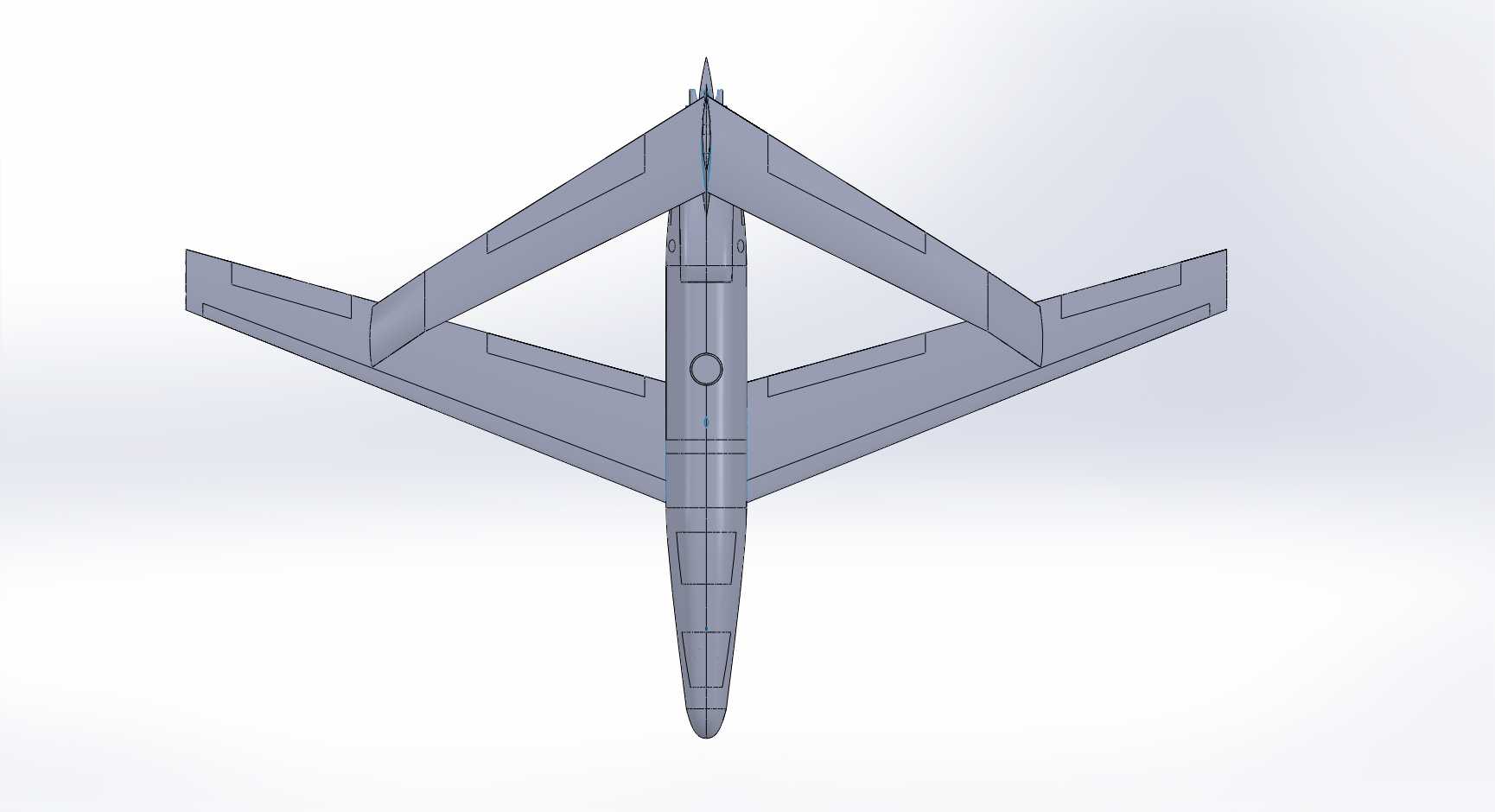

该无人机构型采用尾吊式单发喷气动力布局，双尾撑连接平直主翼与高置水平尾翼，整体气动设计优先兼顾亚音速巡航效率与外挂载荷安装空间，主翼展弦比设置在中等区间，既保证长航时巡航阶段的升阻比表现，也能满足高速突防阶段的结构刚度要求。机身采用截面渐变的流线型修形，机头预留光电侦察设备安装舱位，可根据任务需求换装可见光、红外或合成孔径侦察载荷，机身中部设置主设备舱与燃油舱，可根据任务半径调整燃油装载量与任务模块配重，机身腹部预留通用挂架接口，可挂载精确制导导弹、小型航弹或电子干扰吊舱，满足察打一体的任务需求。尾撑结构从主翼后缘延伸至尾翼位置，将垂尾与平尾布置在发动机喷流外侧，既避免高温喷流对尾翼结构的烧蚀影响，也能在大迎角飞行阶段保证尾翼的舵效稳定性，发动机进气道布置在机身上方，可降低地面起降阶段吸入杂物的风险，同时减少机身下部雷达反射截面积，提升低空突防的隐蔽性。起落架采用前三点式可收放构型，前起落架布置在机头下方，主起落架收纳于机身中部两侧舱段，收起后完全贴合机身外表面，减少巡航阶段的气动阻力，起落架的安装边界预留了足够的缓冲行程，可满足简易跑道起降的冲击载荷要求。整体结构设计采用模块化分段思路，机头、机身中段、尾撑、机翼、尾翼均可单独拆分，便于生产阶段的并行装配与后期维护阶段的部件快速更换，各部件连接位置设置统一的定位基准面，可保证装配后的外形精度，减少气动阻力损失。该构型可适配边境巡逻、目标侦察、精确打击、电子对抗等多种任务场景，通过更换不同的任务载荷模块，可在军用、民用多个领域发挥作用，民用场景下可拆除武器挂架，换装测绘、气象监测或通信中继设备，执行长距离航线的巡检、测绘任务。
