长航时固定翼侦察无人机结构设计

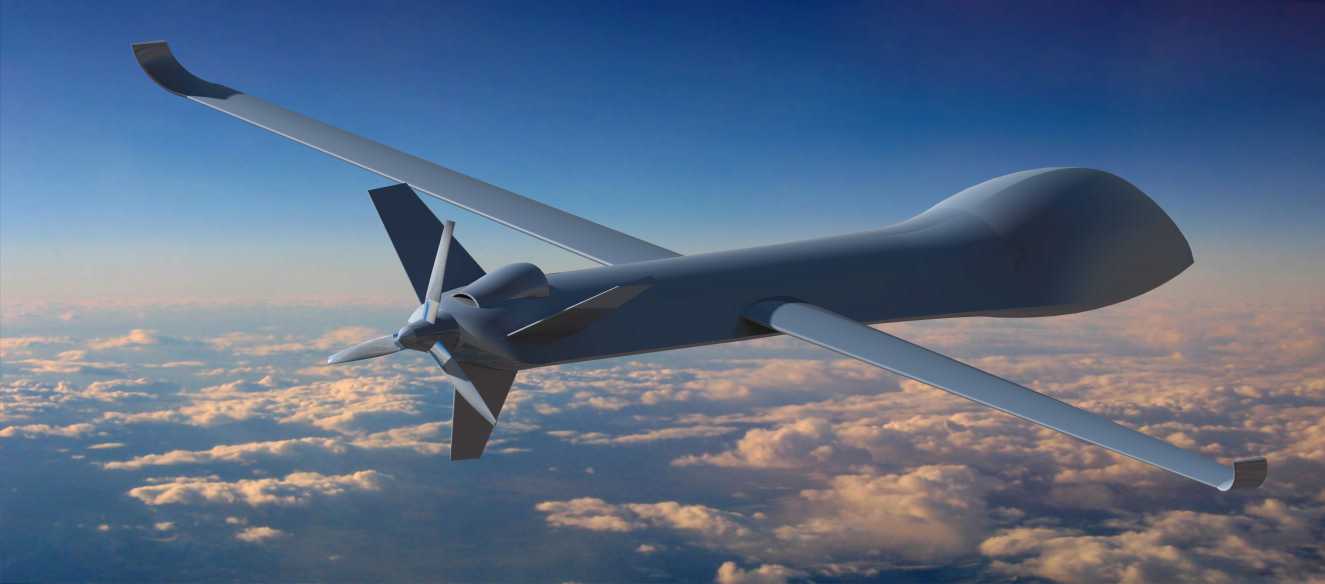

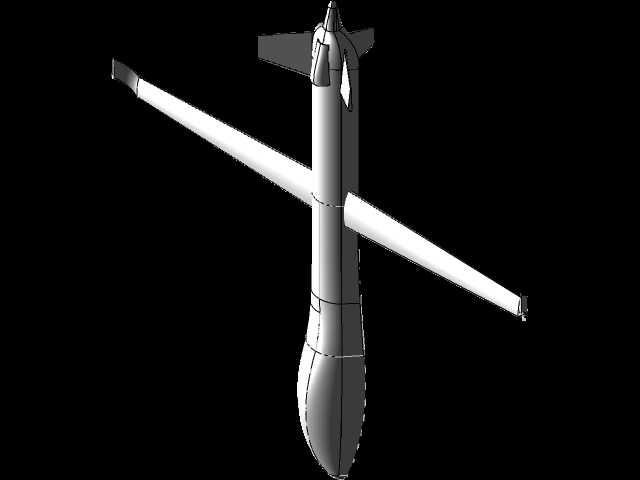

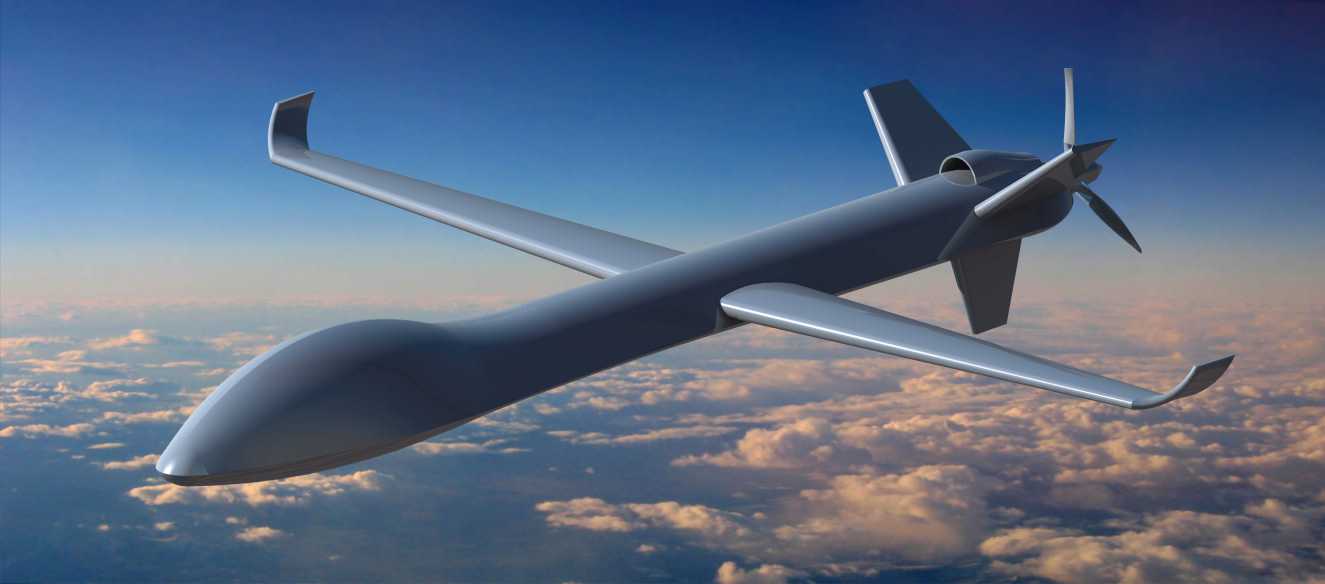

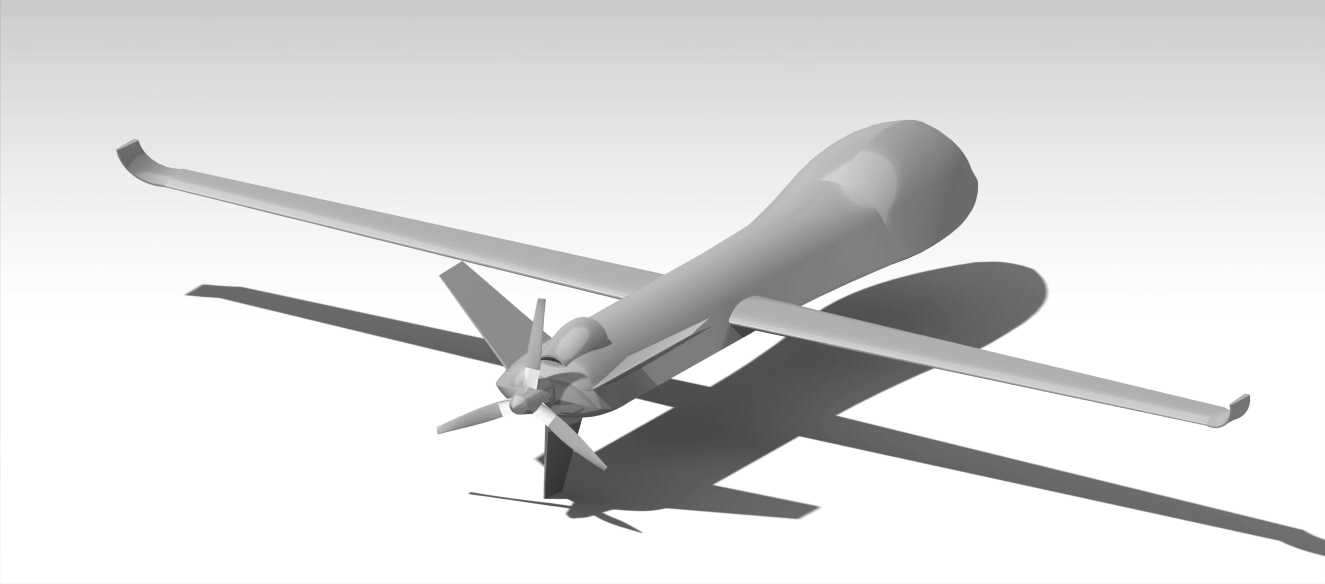

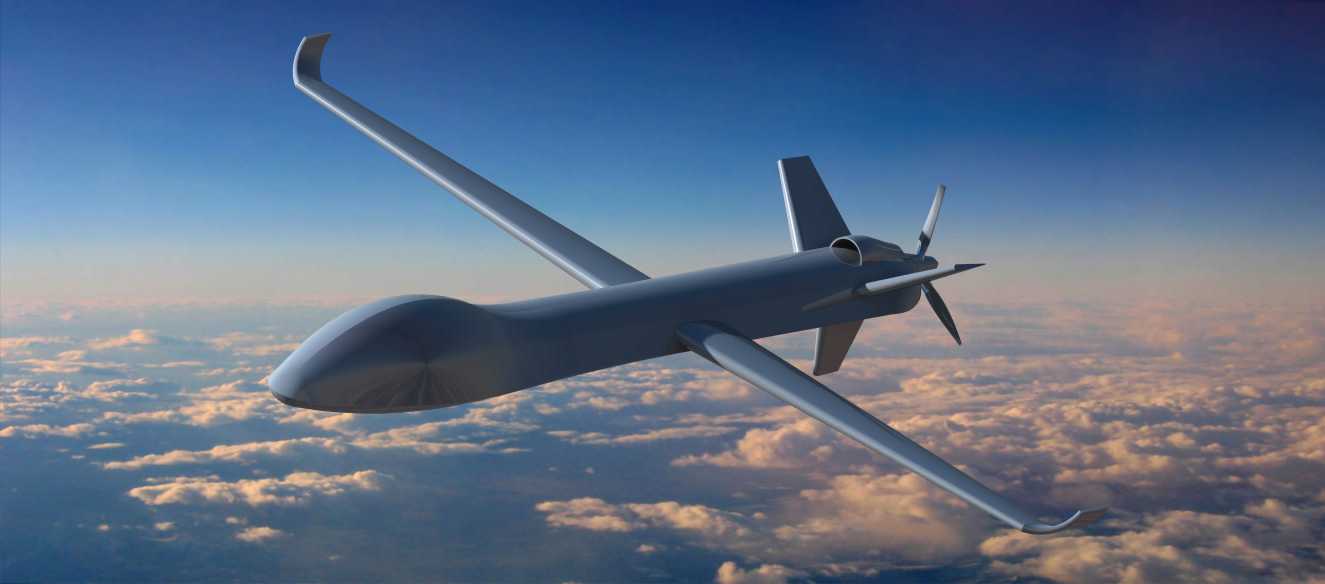

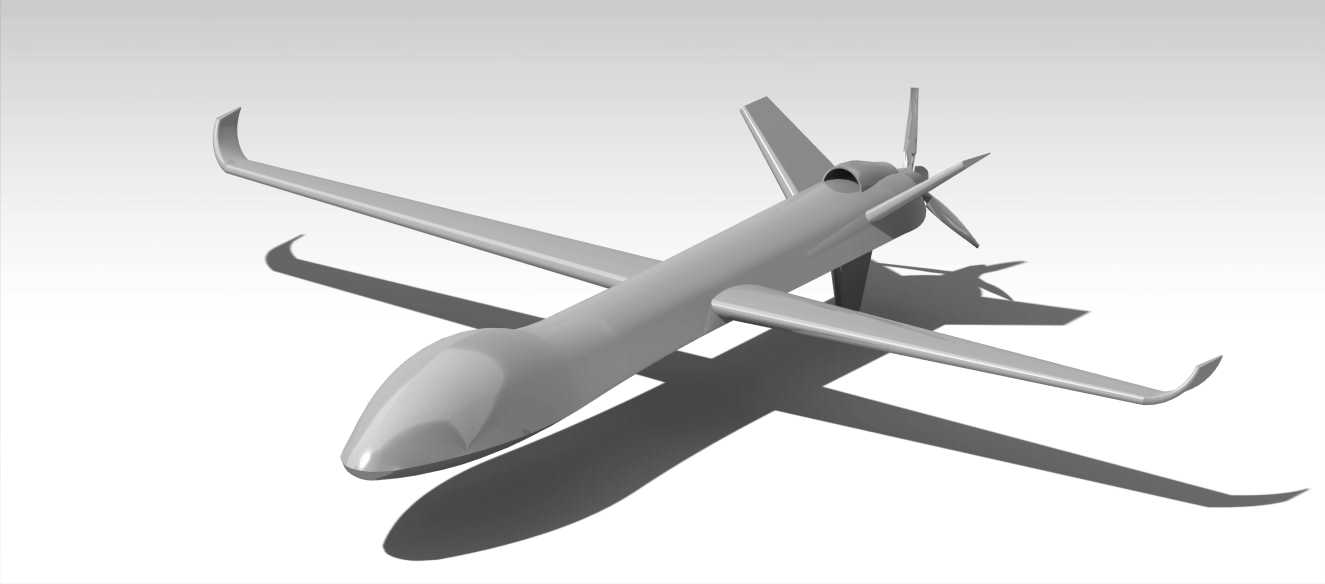

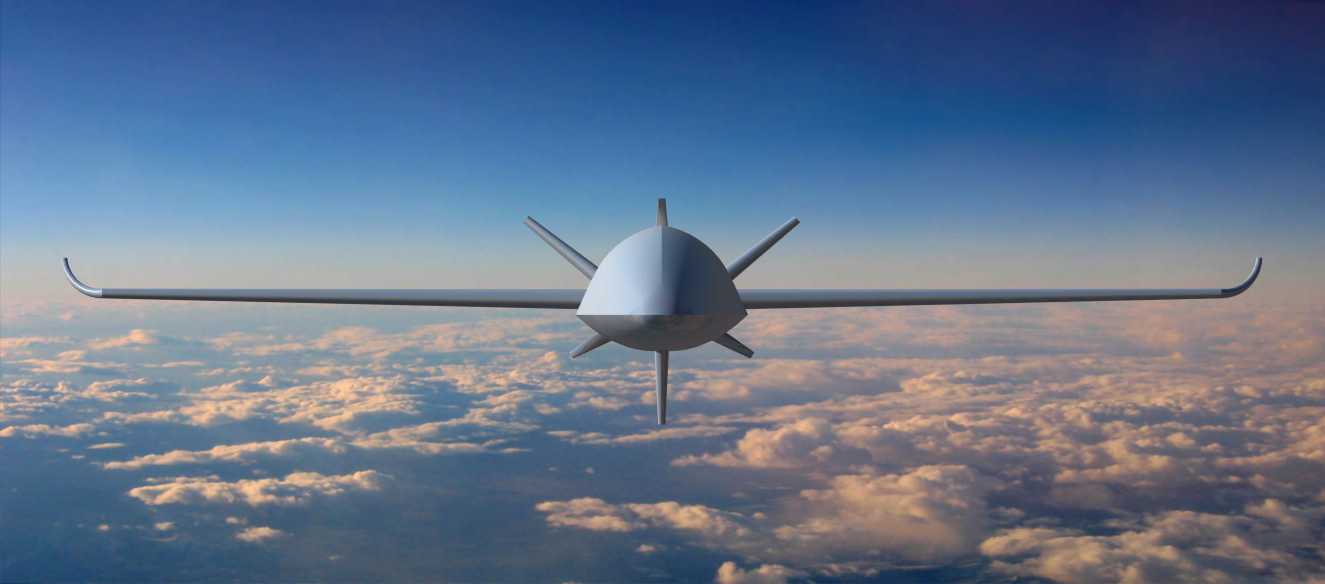

这款固定翼无人机的设计围绕低空长航时侦察作业需求展开，整体采用大展弦比上单翼布局，机翼末端设置翼梢小翼结构，能够有效降低飞行过程中的诱导阻力，提升巡航阶段的升阻比，适配长时间滞空的作业要求。从结构设计逻辑来看，机身采用流线型纺锤体构型，机头位置预留光电侦察载荷安装舱段，可根据任务需求挂载可见光、红外等不同类型的探测设备，舱段周边设计有快拆检修口，方便地勤人员快速更换载荷、调试设备。尾翼采用常规V尾加后置推进式螺旋桨的布局，推进式动力布局能够避免前拉式螺旋桨产生的气流干扰机头侦察设备的成像稳定性，同时尾撑结构将尾翼与机身主体平滑过渡，减少飞行过程中的紊流影响。

在实际作业场景中，这类无人机可承担边境线巡逻、林区火情监测、国土测绘、应急救灾现场勘察等任务，起降条件要求低，可通过弹射架起飞、伞降回收，不需要专用跑道支持，适配复杂野外作业环境。设计过程中重点考量了安装边界的适配性，机翼与机身采用快拆连接结构，拆解后可装入专用储运箱，方便通过车辆转运至作业现场，组装过程不需要复杂专用工具，单人即可在短时间内完成整机组装调试。机身内部沿轴向划分多个功能舱段，从前到后依次为载荷舱、飞控设备舱、电池舱、动力舱，各舱段之间设置隔板隔离，避免不同设备工作时产生电磁干扰，同时舱段布局匹配整机重心位置，不需要额外增加配重即可满足飞行静稳定要求。

机翼的翼型选用低速高升力翼型，在低速巡航状态下能够保持足够的升力系数，同时失速迎角较大，提升低空低速飞行时的操作安全性。起落架采用轻量化滑橇式结构，在应急迫降时能够吸收部分冲击能量，保护机身内部设备不受损坏。螺旋桨选用两叶定距桨，匹配动力系统的输出转速区间，在巡航转速下能够保持较高的推进效率，同时降低飞行噪音，提升隐蔽作业能力。整机结构在设计时充分考虑了维护便捷性，所有外露的设备接口都设置有防水胶圈，能够适应小雨天气下的作业需求，机身蒙皮采用复合材料轻量化设计，在保证结构强度的前提下尽可能降低整机自重，提升有效载荷的携带能力。
