窄体民航客机波音737MAX整机结构

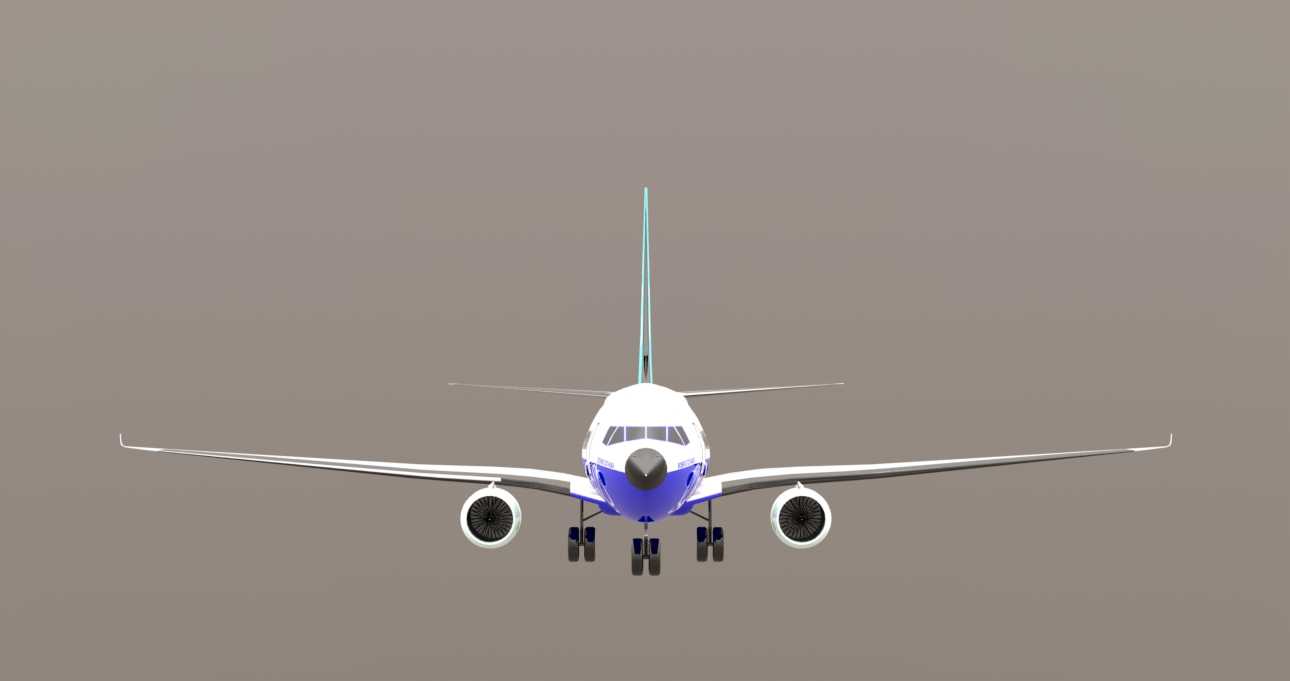

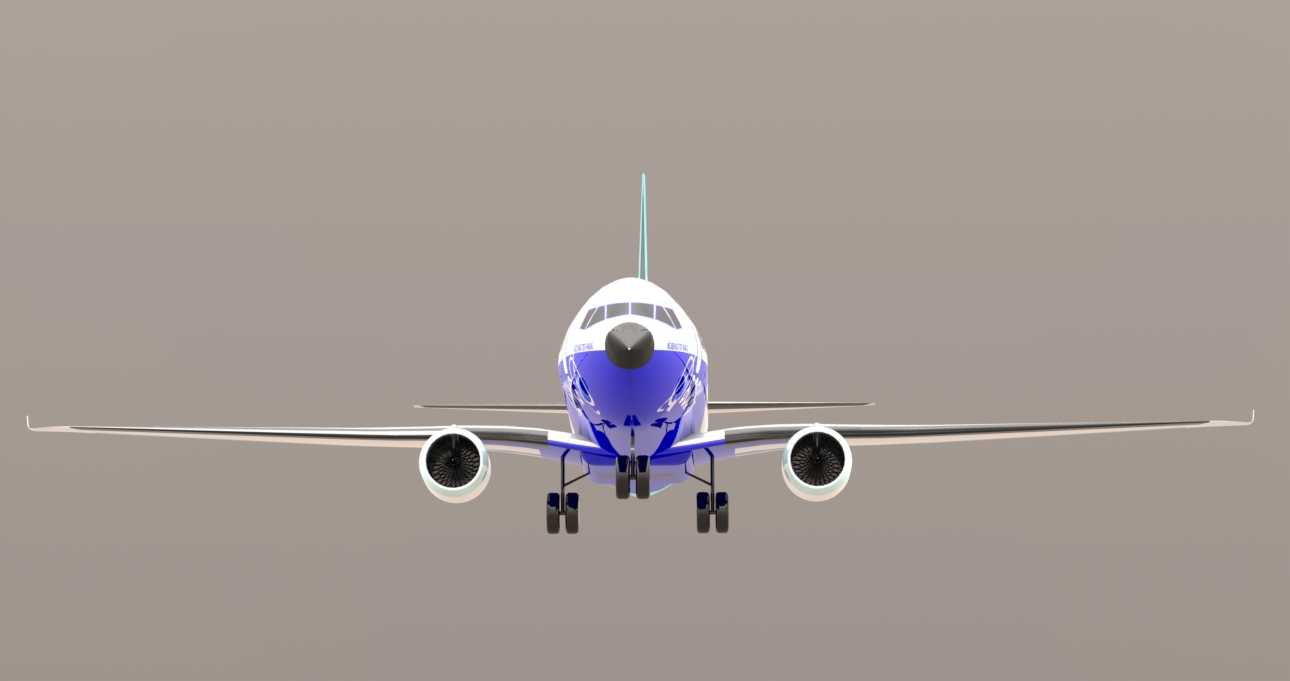

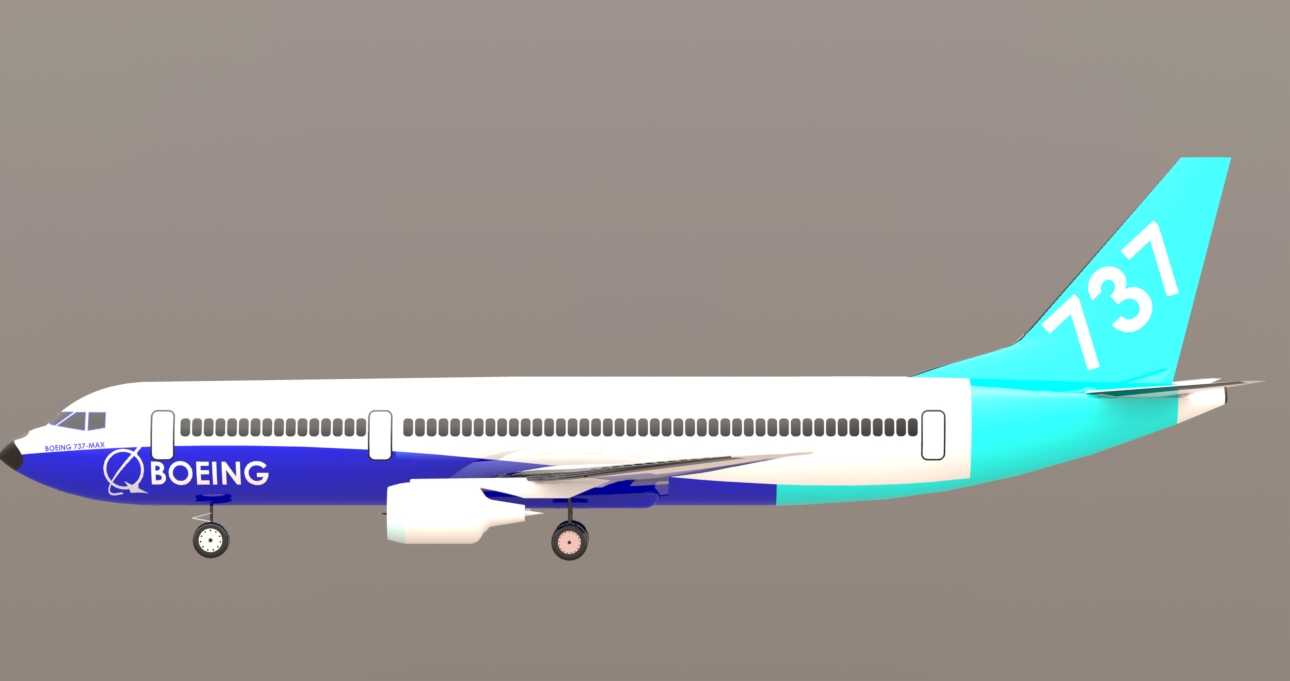

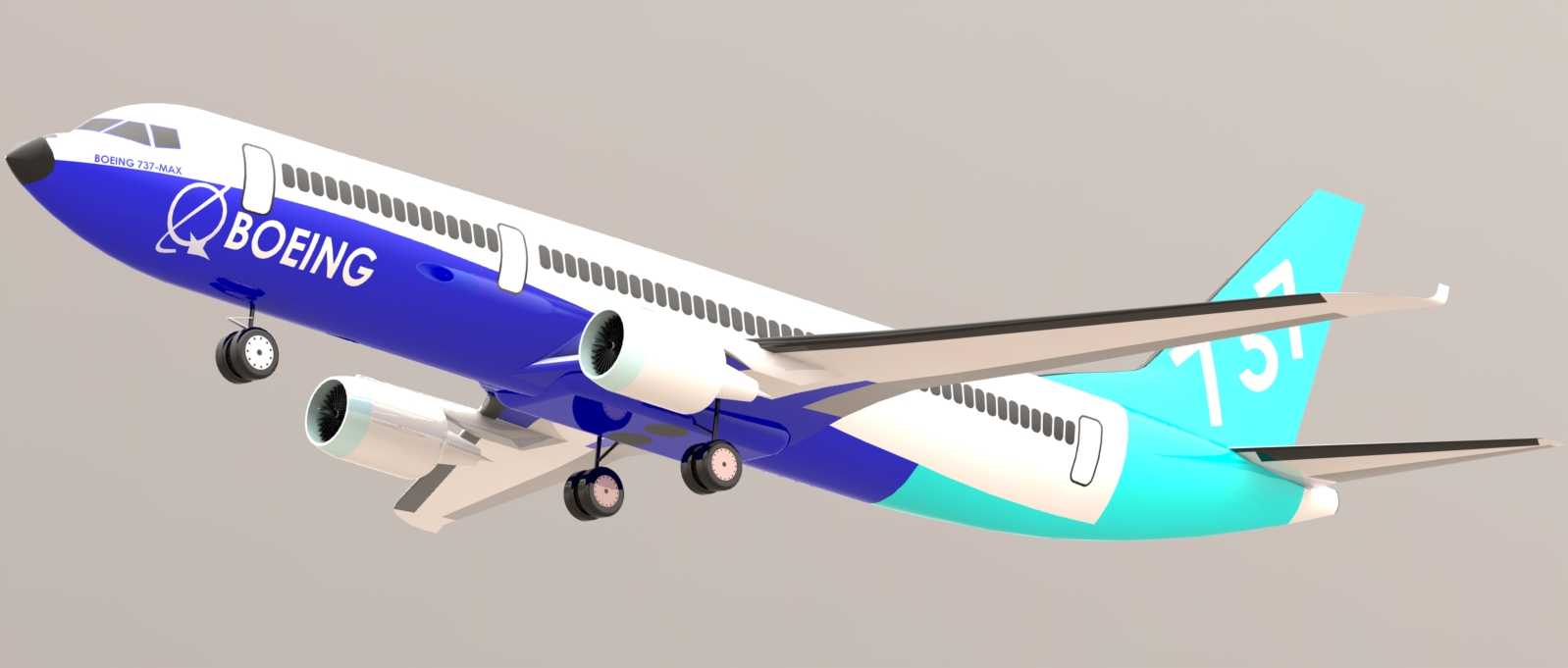

该模型还原的机型是当前民航干线运输领域应用极广的单通道窄体客机，主要承担中短程城市间的旅客、行李及小件航空货运运输任务，在国内支线与干线衔接航线、区域国际航线上都有极高的投放占比，是民航机队中运营频次最高的机型品类之一。从设计逻辑来看，整机气动布局延续了经典波音737系列的下单翼、翼下吊挂双发动机、前三点可收放起落架的成熟构型，针对前代机型的运营痛点做了多维度的结构优化：翼梢采用了融合式斜削小翼设计，能够有效降低翼尖涡流带来的诱导阻力，在巡航阶段可减少一定比例的燃油消耗，同时小翼的结构外形做了流线型过渡，避免了翼尖区域的应力集中问题，适配长时间高频次的飞行载荷工况。机身主体采用等截面窄体圆筒形增压舱设计，截面尺寸适配单通道六座的客舱布局，在保证客舱必要通行空间与座椅布置空间的前提下，尽可能压缩机身横截面尺寸来降低气动阻力，机身前后段分别布置前起落架舱与主起落架舱，起落架收放路径做了精准的结构避让，保证收放过程中不会与机翼、发动机短舱、机身蒙皮产生干涉。动力系统采用大涵道比涡轮风扇发动机，短舱吊挂位置相较前代机型做了位置与角度的调整，在适配更大直径发动机的同时，保证了发动机与地面的安全净距，避免起降过程中跑道异物被吸入发动机，同时短舱与机翼的连接结构做了气动修型，减少了吊挂区域的气流干扰。尾翼部分采用常规的垂直尾翼加水平尾翼布局，垂尾后缘布置方向舵，平尾后缘布置升降舵，各操纵面的偏转边界、作动机构安装位置都在模型中做了对应还原，能够直观展示操纵系统的布置逻辑。起落架部分前起落架为双轮结构，具备转向功能，适配地面滑行阶段的转向需求，主起落架为每侧双轮的小车式结构，能够有效分散机身重量带来的地面载荷，缓冲支柱的行程参数、轮胎的尺寸边界都参考真实机型的安装尺寸做了等比例还原，可用于航空类教学演示、民航装备结构认知、机场地面保障设备的适配性校核等场景，也能为航空类科普展项、模拟驾驶场景的视效素材提供结构参考。
