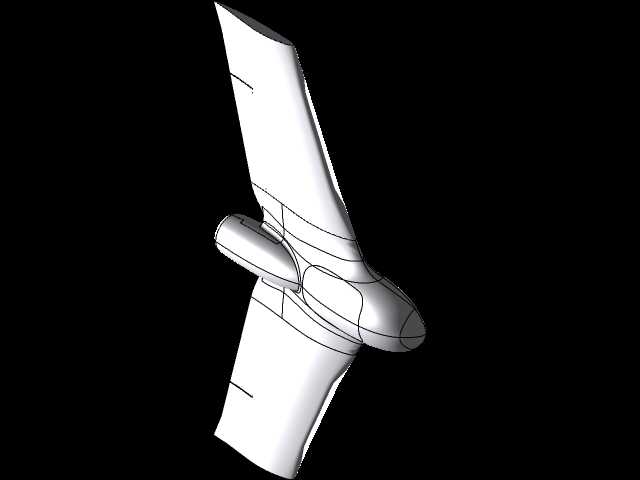

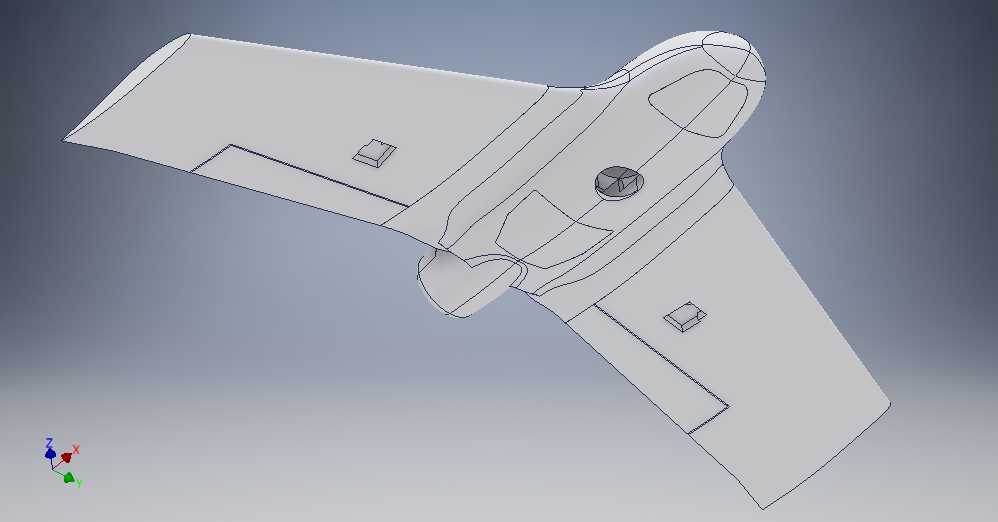

天行者X5飞翼布局逆向建模结构

该逆向建模成果针对飞翼布局固定翼航模完成，核心服务于航模改装、气动验证、零部件测绘复刻等实际工程场景，可直接用于新手入门飞翼机型的结构参考、改装件适配设计，也可作为小型固定翼无人机气动布局验证的基础载体，适配户外航模飞行、低空简易测绘试验、航空科普教学等多类实际使用需求。从功能特性来看，该机型采用无尾飞翼布局，取消了常规固定翼的水平尾翼与垂直尾翼结构，整机升阻比表现优于同翼展常规布局机型，飞行过程中阻力更小，滑翔性能优异，动力系统搭载后置推力式螺旋桨，可有效降低前向气流扰动，适配航拍、航测类载荷的前置安装需求，机翼与机身采用一体化融合设计，结构强度冗余充足，可承受常规机动飞行的气动载荷，机翼表面预留的设备安装位可直接适配舵机、电调、电池、飞控等常用航电部件，无需额外大规模切削改装。设计思路上完全依托实物照片逆向推导完成，首轮建模精度即可匹配实物外形轮廓，所有曲面过渡、棱线位置均贴合实物实际状态，建模过程中优先保证机身与机翼的气动外形连续性，对机翼后缘舵面的安装缝隙、机头舱盖的配合边界、机身底部设备舱的开口轮廓均做了精准还原，可直接用于投影测绘获取零部件的二维轮廓尺寸，支撑后续3D打印替换件、碳纤维改装件的加工生产。外形尺寸与安装边界方面，该机型翼展尺寸适配常规1.2米级飞翼航模的通用规格，机身最大宽度满足2200mAh 3S锂电池的安装空间需求，机翼前缘后掠角符合低速飞翼的稳定飞行设计区间，舵面偏转角度预留量满足常规俯仰、滚转操纵的行程需求，机身重心位置预设在机翼弦长30%处的常规飞翼重心区间，安装飞控、GPS、图传等额外载荷时，可通过调整电池安装位置匹配重心要求，机翼下方预留的挂载点可适配小型运动相机、迷你航测模块的安装，不会对整机气动稳定性造成明显干扰，机身尾部的电机安装座匹配常规22系列无刷电机的安装孔位，可直接适配市面上多数同规格动力套装，无需额外打孔改装。
