轻木构架式上单翼固定翼航模结构设计

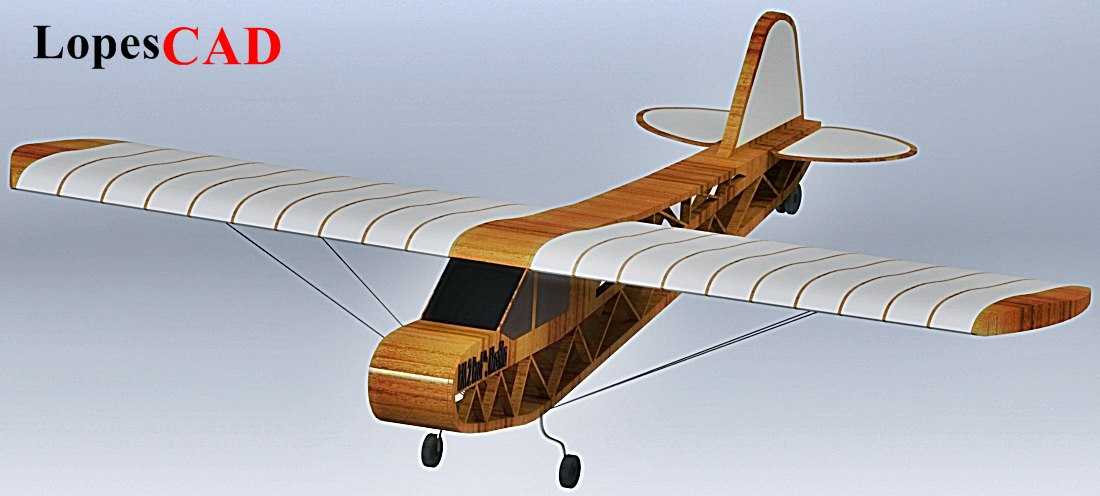

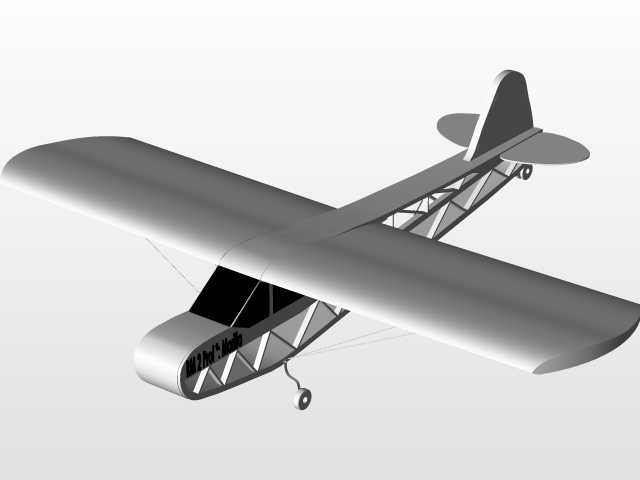

该款固定翼航模采用经典上单翼布局，整体以轻木作为核心结构材料，通过桁架式构架实现机身与机翼的轻量化承载，这类结构设计常见于入门级科普航模与休闲飞行器材领域，多用于航空科普教学、青少年航模竞赛训练以及个人休闲飞行场景。从实际使用角度出发，上单翼布局的设计核心是提升飞行过程中的静稳定性，机翼布置于机身上方后，整机重心位于机翼升力作用点下方，飞行过程中一旦出现姿态倾斜，重力与升力形成的恢复力矩会自动修正机身姿态，大幅降低新手操控的难度，适合无丰富飞行经验的操作者完成基础飞行动作练习。机身部分采用空间桁架结构设计，通过切割成型的轻木隔框搭配纵向桁条拼接成型，外覆蒙皮维持气动外形，这种结构在保证机身抗弯、抗扭刚度的前提下，能将整机结构重量控制在极低水平，匹配小功率动力系统即可完成起飞、巡航、降落等全套飞行动作。机翼部分采用分段式翼肋结构，沿翼展方向等距布置轻木翼肋，通过前缘条、后缘条与翼梁串联成整体翼面，翼型选择低速高升力的平凸翼型，在低雷诺数飞行环境下能获得较高的升阻比，降低起飞滑跑距离与巡航阶段的动力消耗。尾翼部分包含垂直安定面与水平安定面，均采用与机翼一致的轻木构架结构，安定面翼型为对称翼型，保证不同飞行姿态下的操纵力矩线性可控，尾翼与机身通过快拆结构连接，方便日常运输与维护过程中的拆装作业。起落架采用后三点式布局，主起落架布置于机身重心靠前位置，搭配弹性钢丝作为缓冲结构，尾轮直接与方向舵联动，地面滑行阶段可通过方向舵控制滑行方向，弹性钢丝结构能吸收降落阶段的冲击载荷，避免硬着陆过程中机身结构出现损坏。从安装边界来看，整机翼展控制在1.2米至1.5米区间，机身长度约为翼展的六成，各部件连接位置预留了标准航模设备的安装空间，包括动力电机安装座、舵机安装槽、电池舱以及接收机布置位，不需要对结构进行二次切削改造即可完成全套电子设备的装配。设计过程中充分考虑了材料的各向异性特性，轻木沿纹理方向的承载能力远高于垂直纹理方向，因此翼梁、机身桁条等主承力部件均沿载荷传递方向布置纹理走向，隔框、翼肋等仅维持外形的部件则可灵活选择材料切割方向，在保证结构强度的前提下最大化降低材料用量。
