小型四旋翼航拍无人机结构设计方案

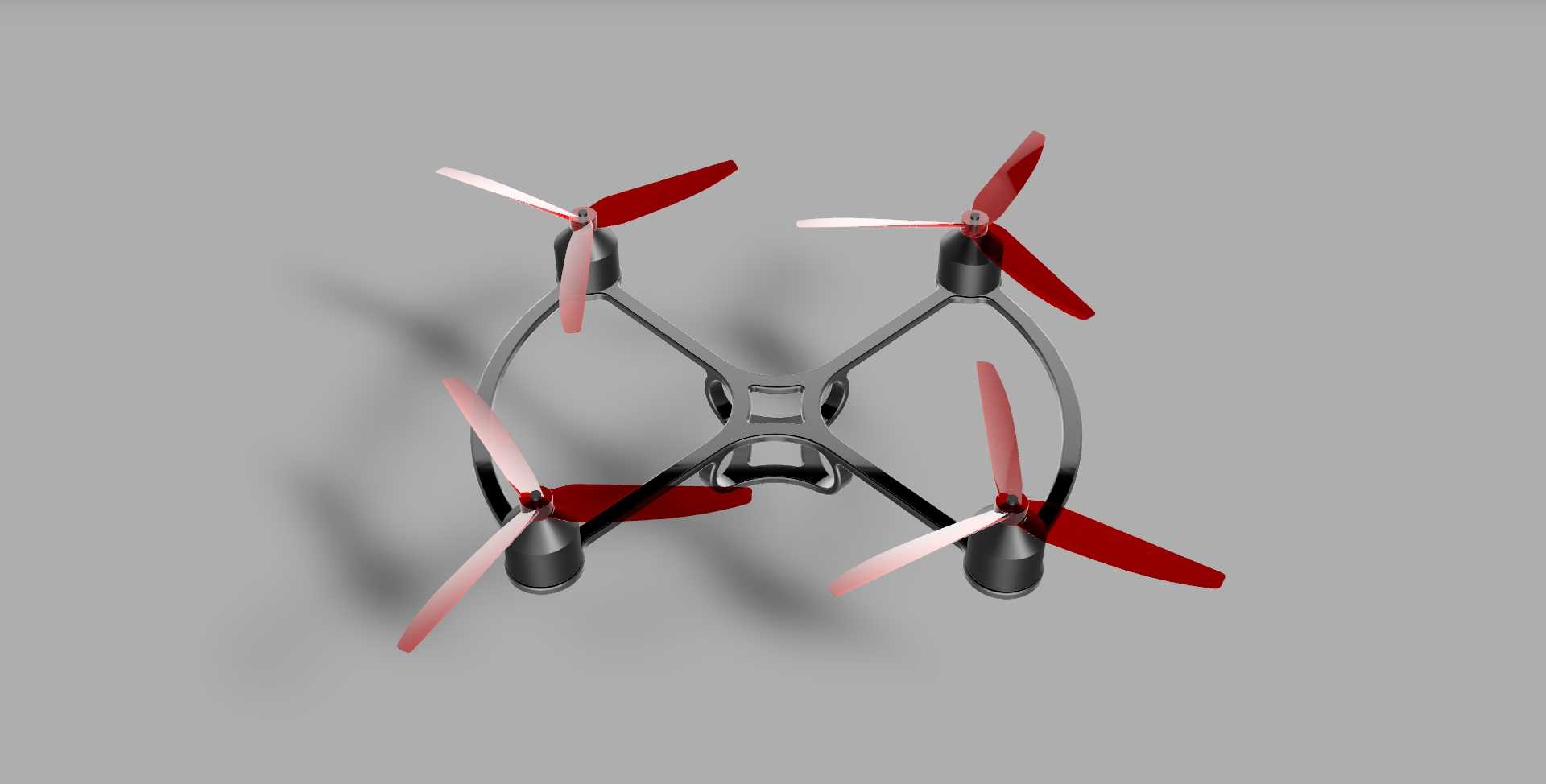

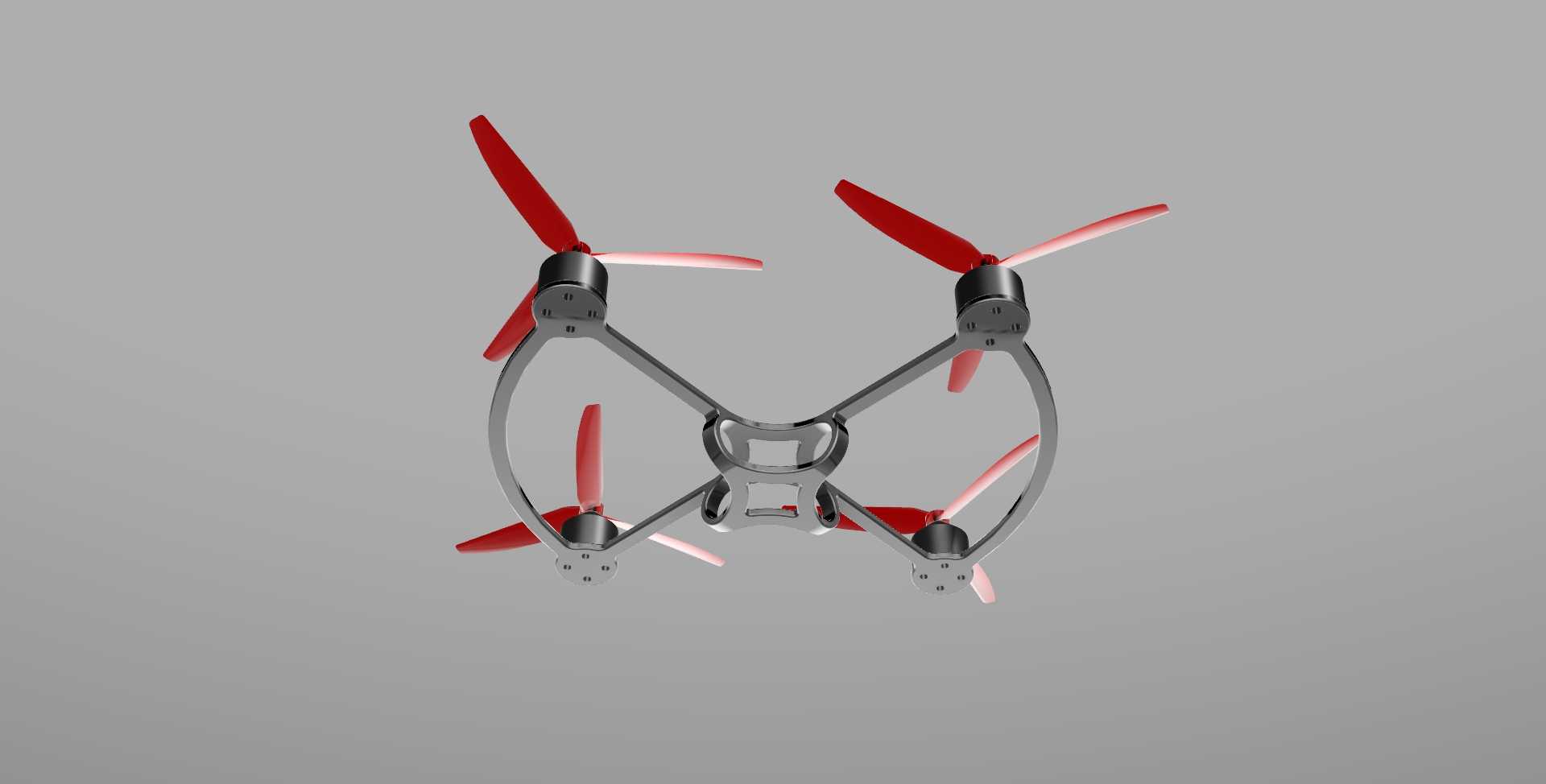

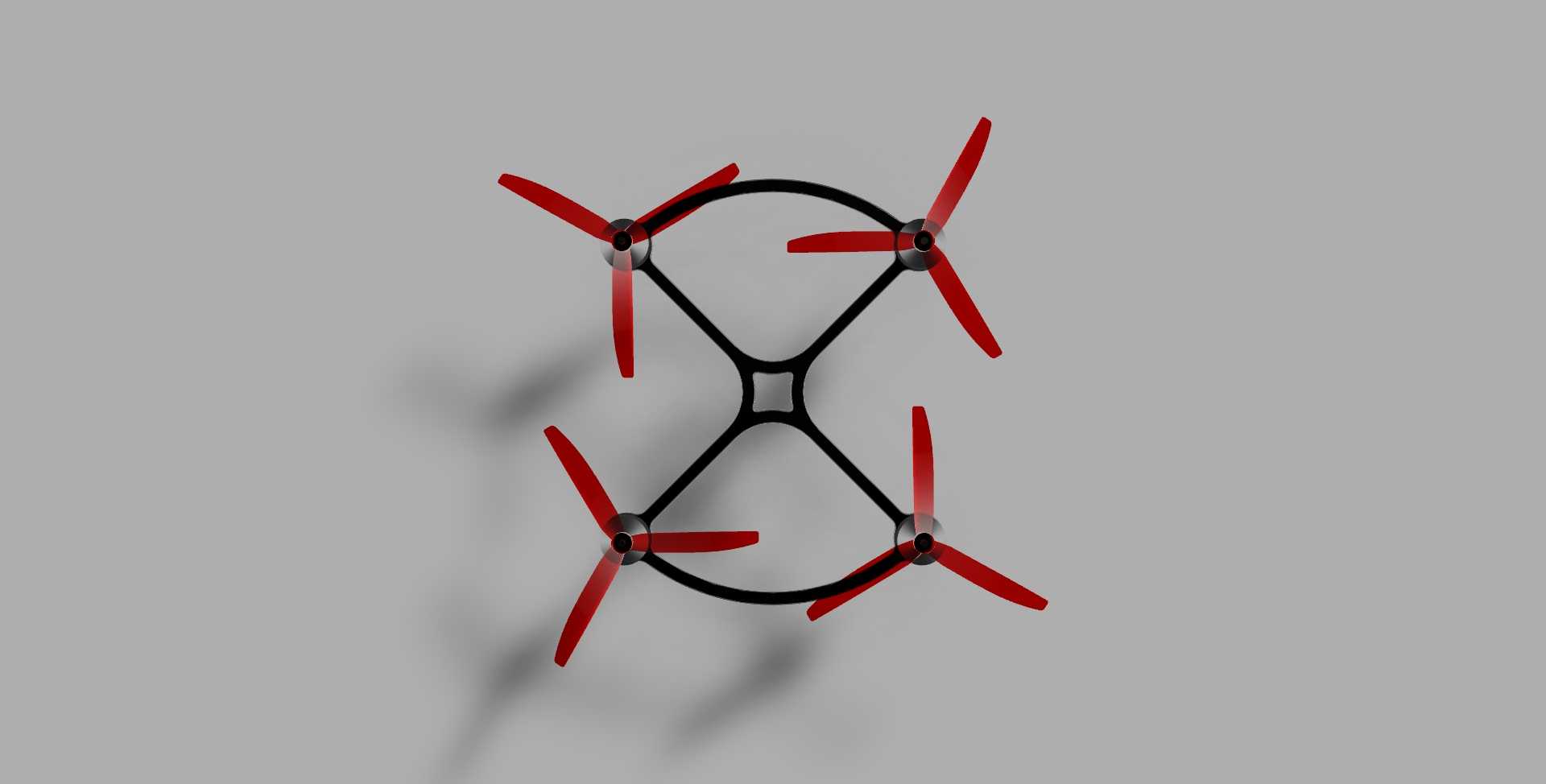

这款四旋翼飞行器的结构设计，核心围绕轻量化低空作业场景展开，可适配入门级航拍、室内外环境巡检、小型教学实验等多种实际使用需求，整体机架采用X型交叉布局，四个机臂从中心舱体向外等角度延伸，相邻机臂夹角保持90度，能让四个旋翼的升力输出形成均匀对称的力矩分布，飞行过程中姿态调整的响应速度更快，偏航、俯仰、横滚三个轴向的操控冗余度更高，即使单个旋翼输出出现小幅波动，整体飞行姿态也能保持稳定。

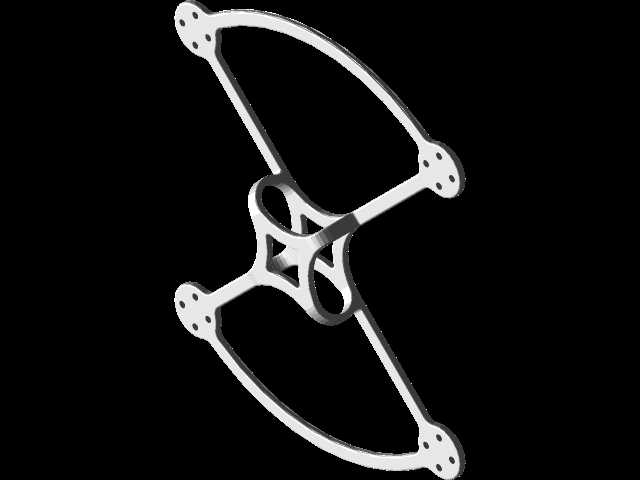

设计阶段优先考虑了打印批量化的加工效率，所有结构件都做了壁厚均匀化处理，避免出现大尺寸实心结构，既降低了整机自重，也减少了3D打印过程中的支撑材料用量，打印完成后不需要做大量的后处理打磨工作，能有效缩短单件加工周期。中心舱体预留了通用的飞控板、电池、小型摄像模块的安装空间，安装边界做了通用化的卡槽设计，不需要额外定制转接件就能适配市面上多数入门级飞控硬件，舱体边缘做了圆角过渡处理，既可以降低飞行过程中的风阻，也能避免日常搬运、拆装过程中尖锐边角造成的磕碰损伤。

机臂末端的电机安装座采用同轴定位设计，能保证电机输出轴与机臂平面保持垂直，避免旋翼旋转时出现额外的偏转力矩，降低飞行过程中的动力损耗。机臂与中心舱的连接位置做了加强筋结构，在不增加过多壁厚的前提下提升了连接位置的抗冲击强度，即使出现低空轻度坠落的情况，连接位置也不容易出现断裂问题。外围的防护圈与机臂做了一体化衔接设计，能在旋翼碰到障碍物时起到缓冲防护作用，避免桨叶直接撞击硬物出现断裂，同时防护圈的弧形轮廓也能梳理旋翼周边的气流，减少乱流对飞行稳定性的干扰。

旋翼采用两叶快拆结构设计，日常收纳时可以快速拆下桨叶，减少整机的收纳体积，桨叶的翼型做了低速优化，在低转速下就能提供足够的升力，能有效延长电池的续航时间。整机的重心落在中心舱体的几何中心位置，所有电子元件的安装位都围绕重心对称分布，不需要额外增加配重块就能让整机保持平衡，进一步降低了不必要的自重负载。
