RC脉冲射流航模飞行器结构设计

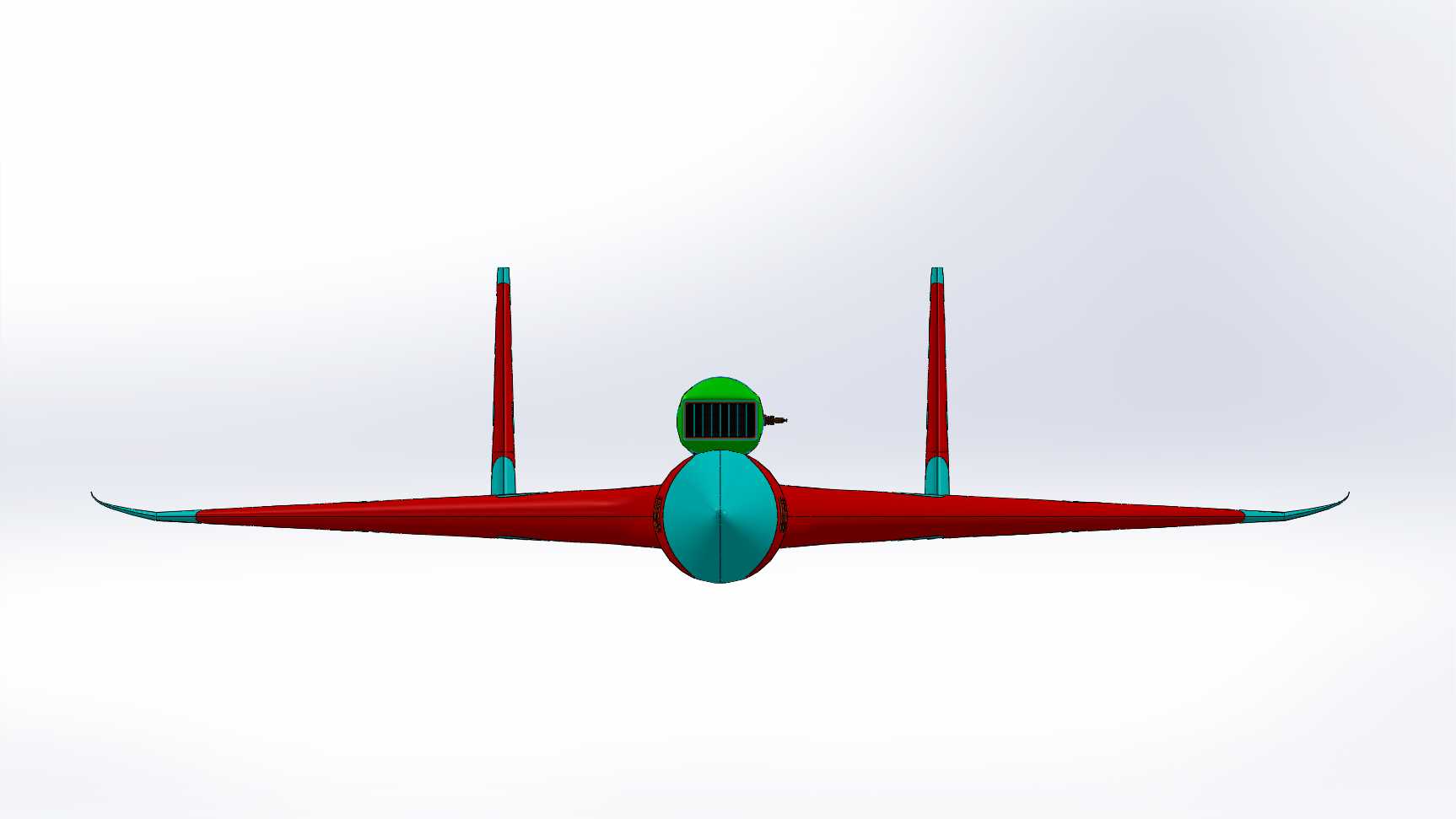

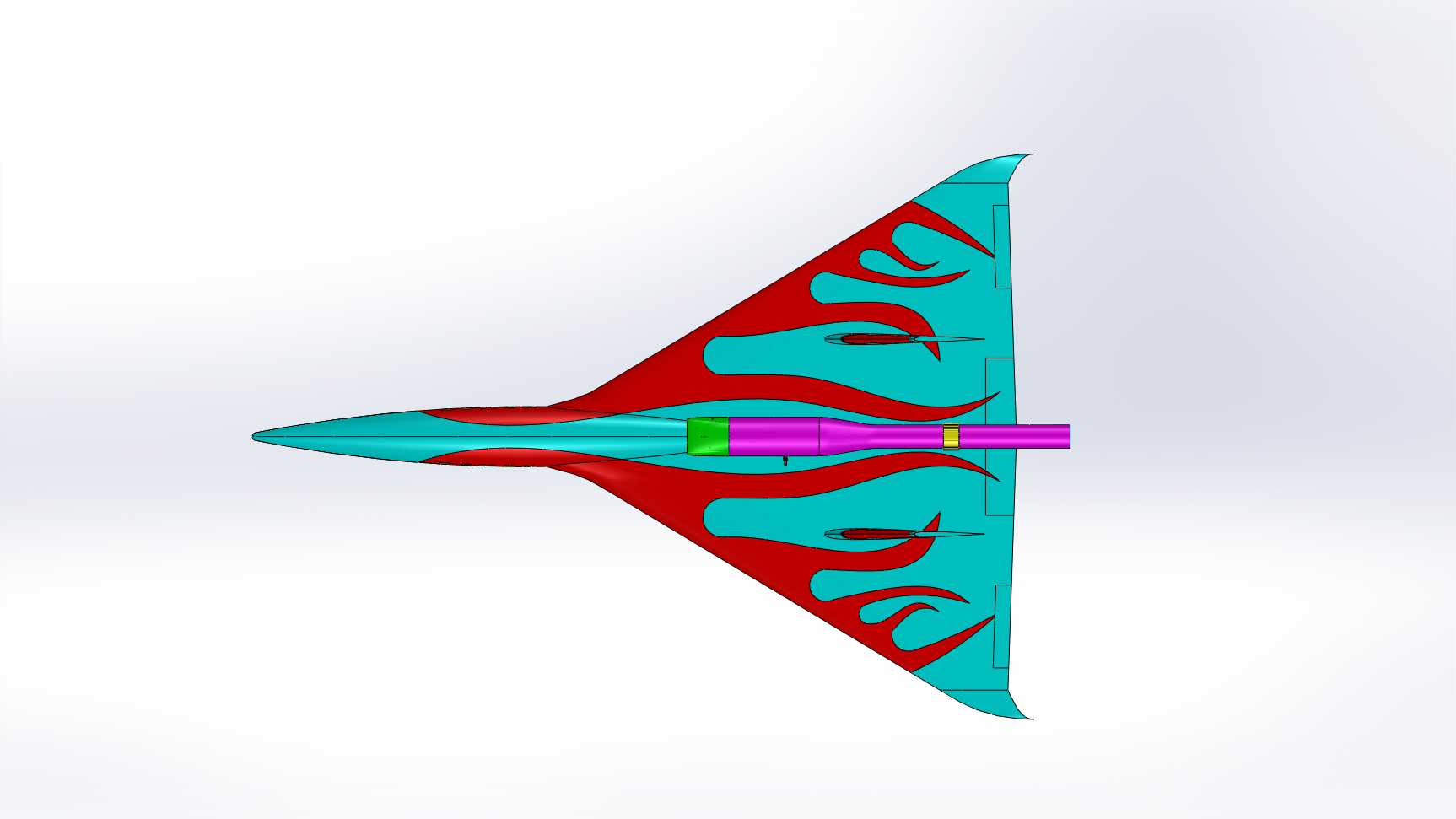

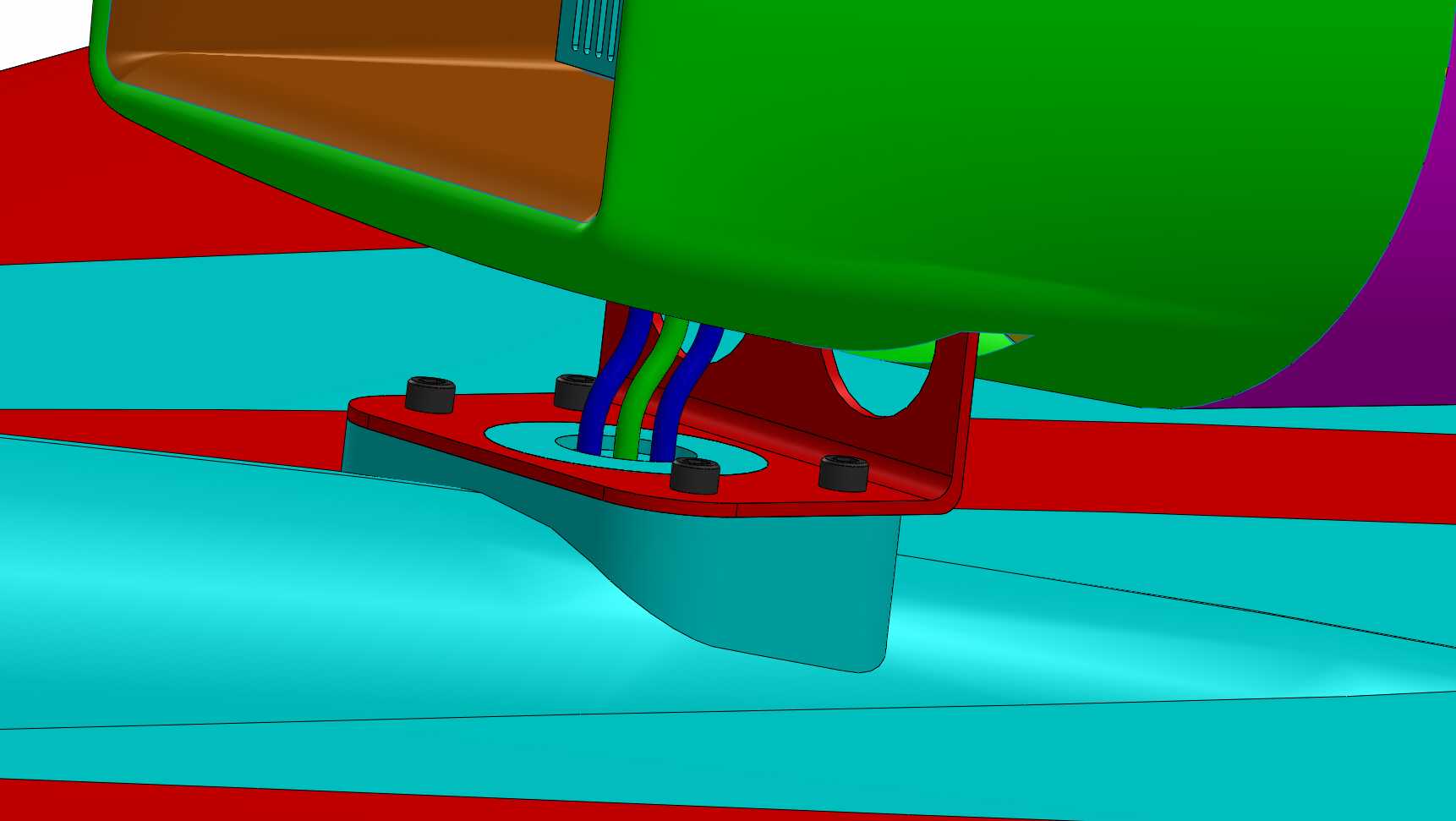

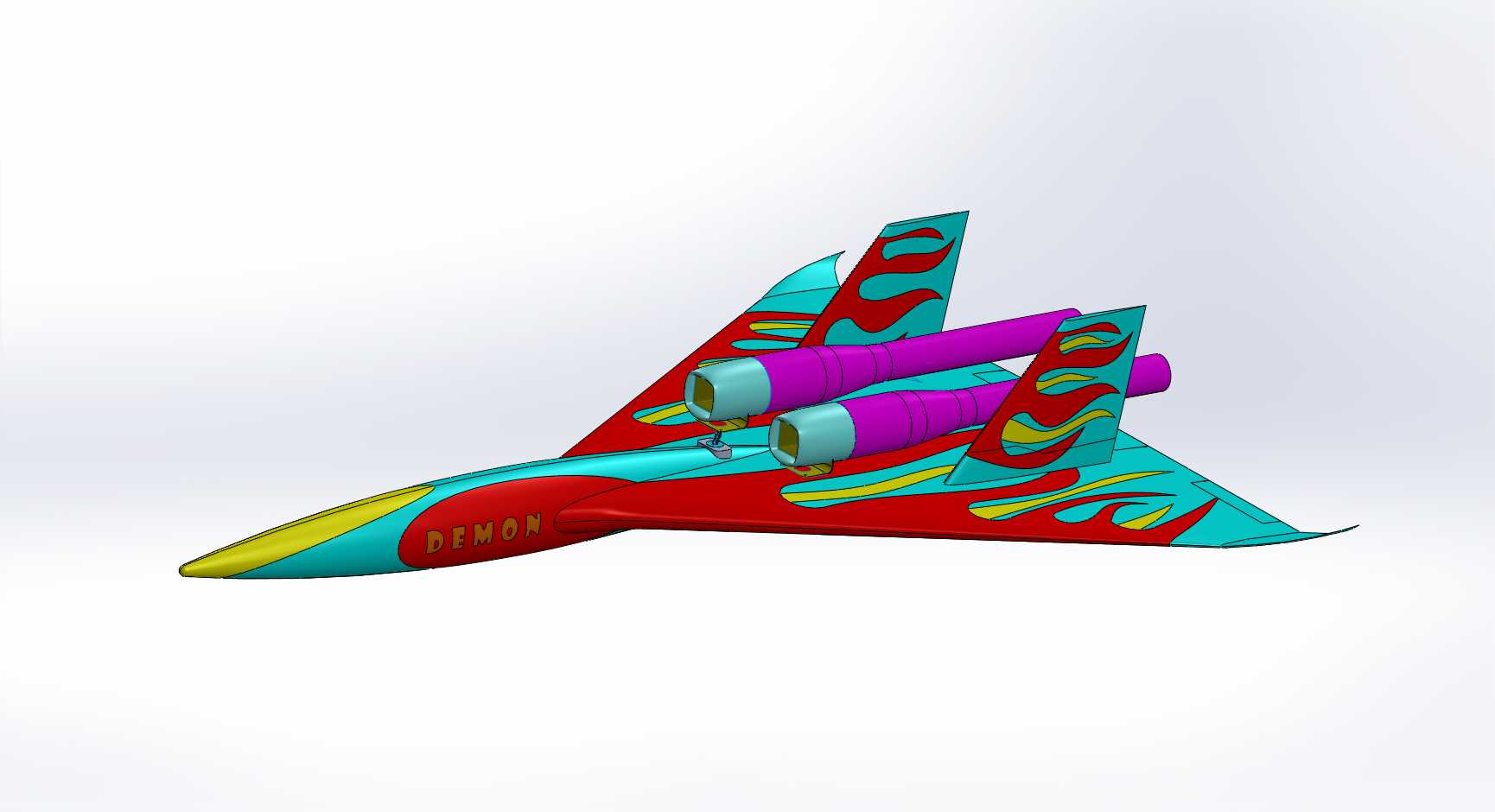

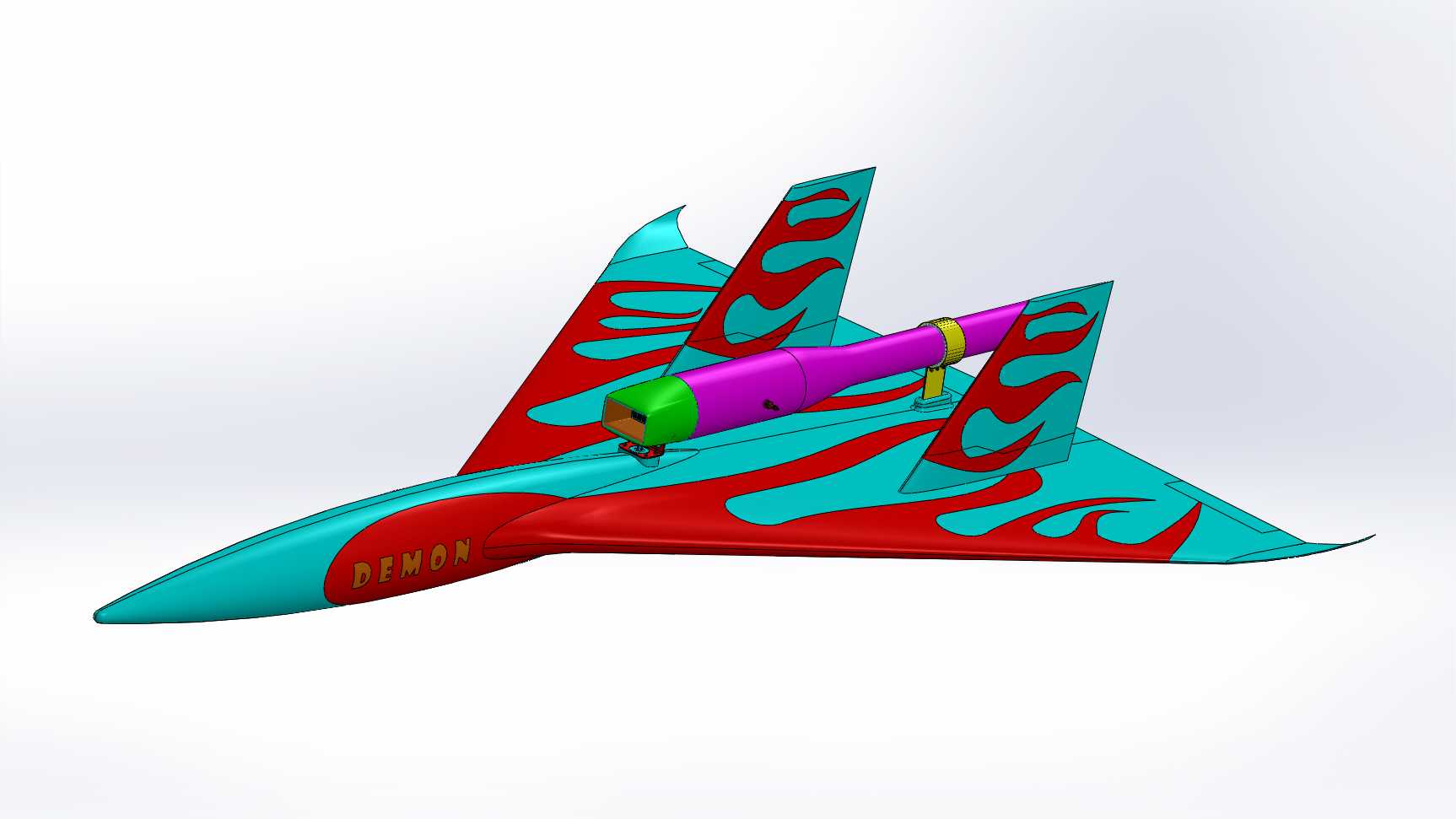

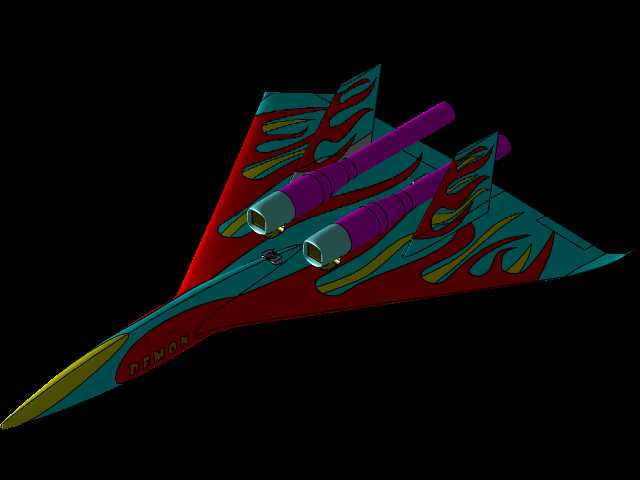

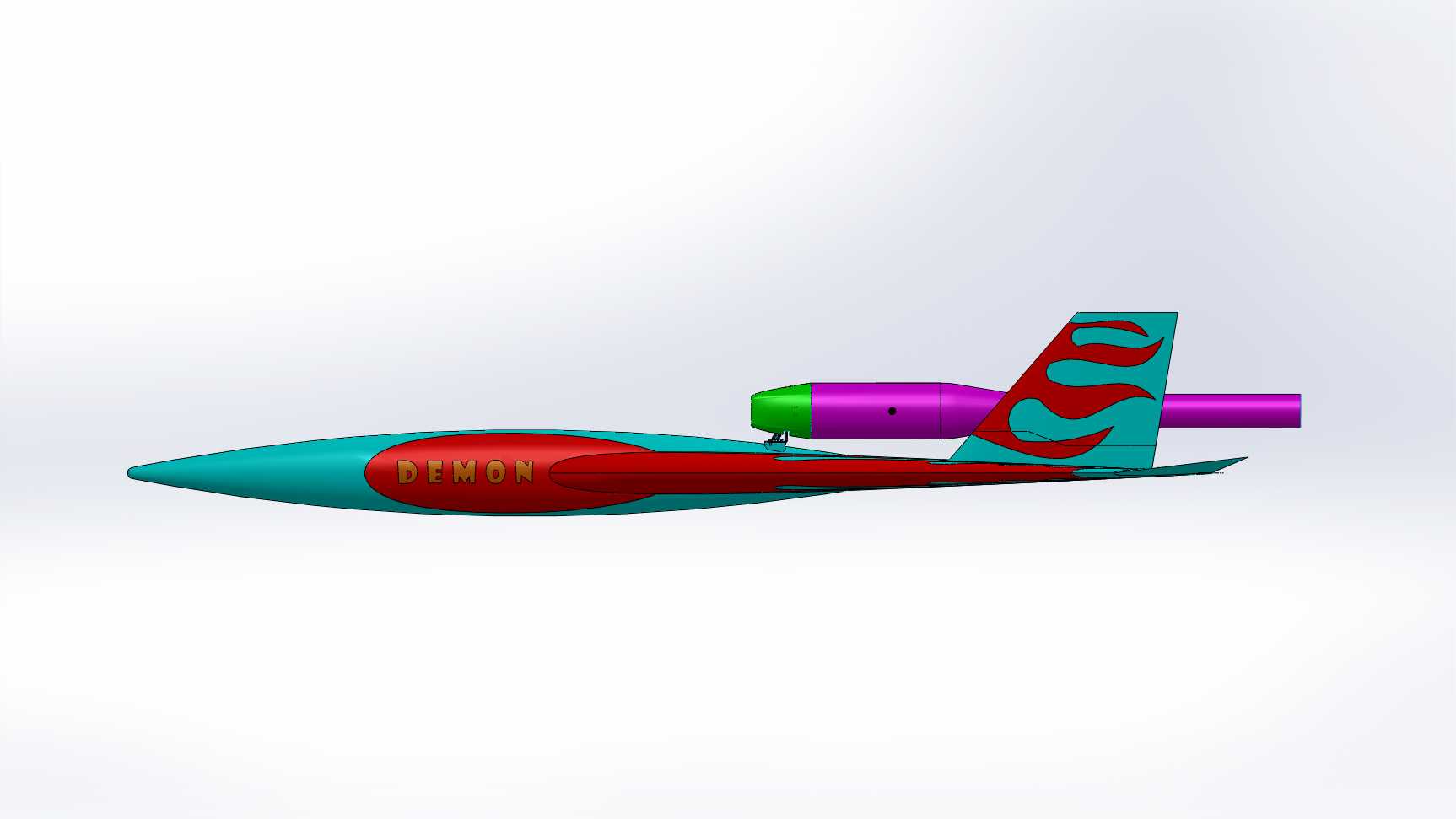

这款遥控脉冲射流航模的设计，核心围绕小型喷气式航模的飞行性能需求展开，整体机身长度设定为4200mm，翼展控制在2900mm，匹配25公斤级脉冲喷气发动机的安装位，在结构布局阶段就完成了推力线与整机重心的匹配校核，确保推力重量比优于1:1的飞行要求，避免航模起飞阶段推力不足、飞行中姿态失衡的问题。从实际应用场景来看，这类脉冲射流航模主要服务于航空模型运动赛事、喷气航模爱好者飞行体验、小型航空动力验证试验等场景，相比电动螺旋桨航模，脉冲喷气动力能提供更接近真实喷气式战机的飞行质感与速度表现，对航模的结构强度、气动外形设计也提出了更高要求。设计过程中，机身主体采用流线型修形，机头位置做了尖锐化处理以降低高速飞行时的空气阻力，机翼采用大后掠角布局，兼顾高速飞行的稳定性与低速起降阶段的升力需求，尾翼采用双垂尾加平尾的结构形式，提升大迎角飞行阶段的航向控制效率，避免侧风干扰下的航迹偏移。机身中部预留的发动机安装舱，严格匹配25公斤级脉冲喷气发动机的安装边界，舱体周边设计了散热导流结构，引导飞行过程中的来流带走发动机工作产生的高温，避免高温传递至机身蒙皮造成结构损伤，发动机固定位设置了多组减震连接点，抵消脉冲发动机工作时产生的高频振动，降低振动对机载遥控设备、舵机传动结构的影响。机身表面的涂装分色区域在建模阶段就完成了曲面拆分，后续加工蒙皮时可直接对应分块裁切，降低后期组装的对位难度。机翼与机身的连接位置设计了快拆结构，方便日常运输时分解收纳，组装时仅需通过定位销与快锁结构即可完成机翼固定，无需额外工具辅助，连接位置的强度经过载荷校核，可承受高速机动飞行时的气动载荷。起落架安装位预留于机身腹部与机翼根部，匹配小型航模减震起落架的安装尺寸，起降阶段可吸收地面冲击，避免机身结构受撞击损坏。整机的舵面传动走线通道在机身内部做了一体化预留，舵机安装位设置于机翼与尾翼根部靠近舵面的位置，缩短传动拉杆长度，降低传动间隙带来的舵面控制偏差，提升飞行操控的精准度。垂尾位置的气动外形经过修形，在保证航向稳定性的同时，尽可能降低飞行阻力，机身尾部的发动机喷口位置做了导流保护结构，避免高温喷流直接冲刷尾翼结构，延长整机的使用寿命。
