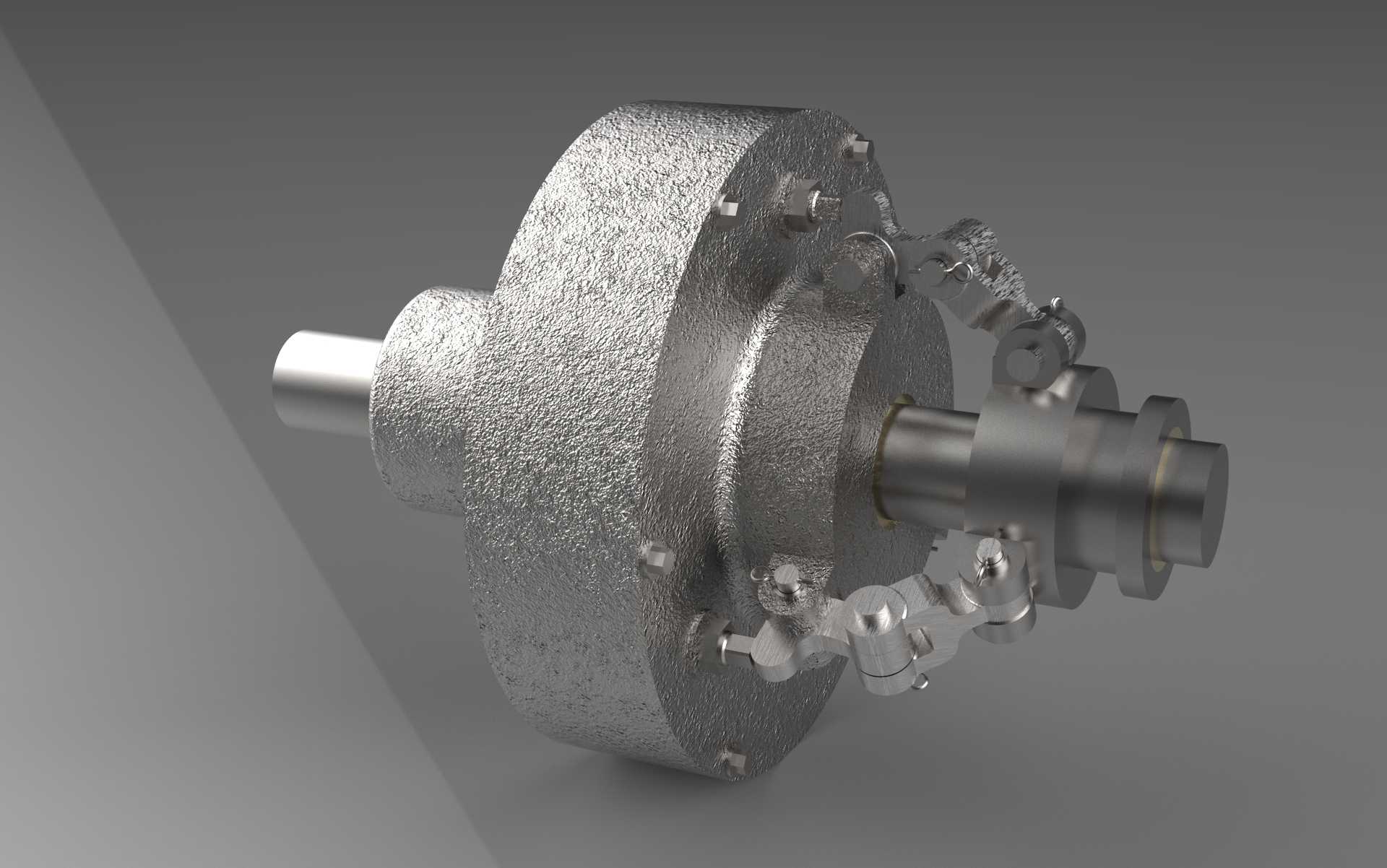

重载传动用多片式离合器结构设计

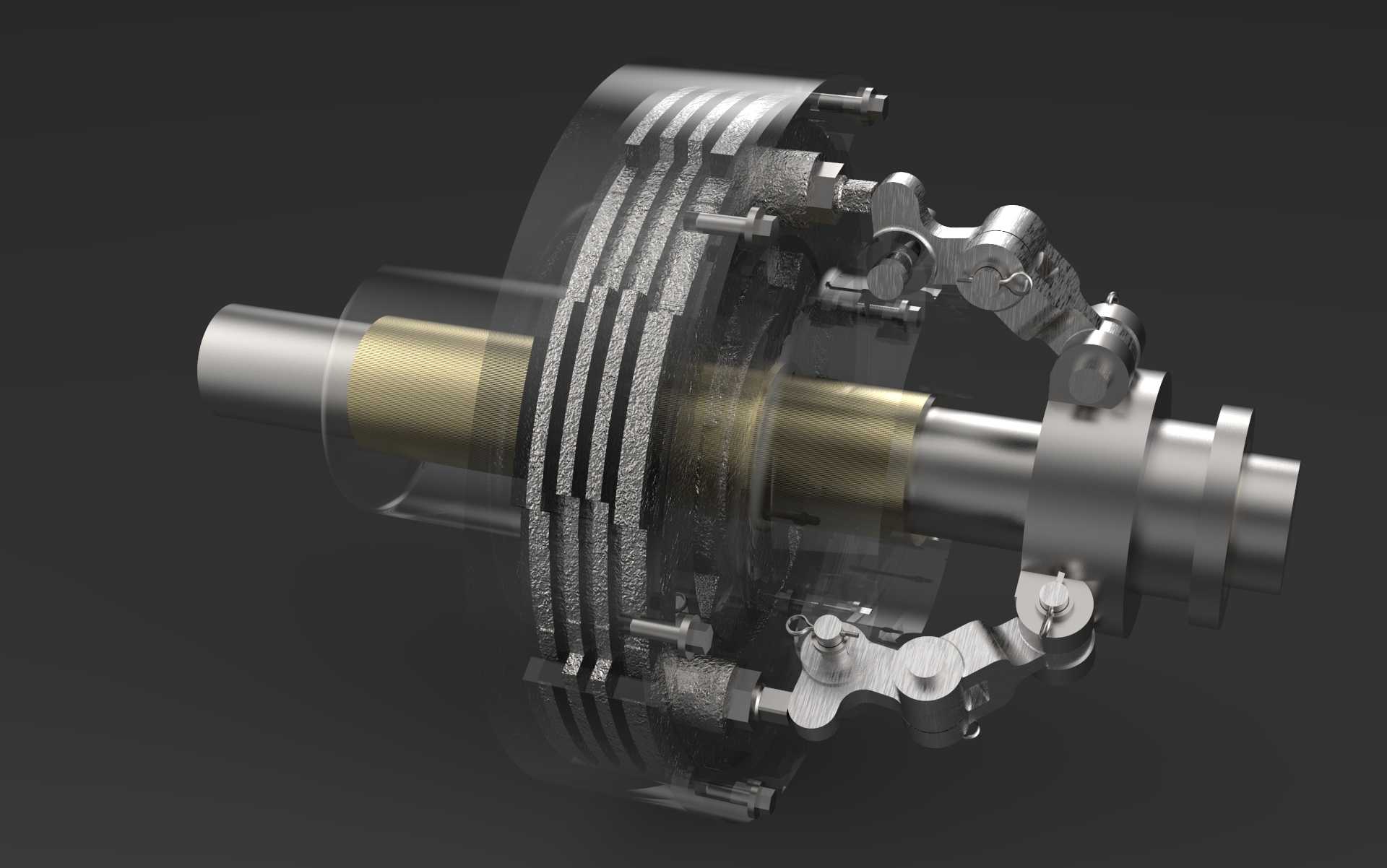

在矿山采掘、重型工程机械、大型机床主轴传动这类需要传递大扭矩的工况场景里，普通单片摩擦离合器往往受限于摩擦面接触面积不足，无法满足大功率动力传递的需求，多片式离合器正是针对这类重载传动场景开发的核心传动部件。从实际传动逻辑来看，这类离合器通过多组交替叠放的主动摩擦片、从动摩擦片形成多组摩擦副，在压紧机构施加轴向压力时，所有摩擦面同时产生摩擦力矩，相比同径向尺寸的单片离合器，能传递的扭矩可以提升数倍，完全适配重载工况下的动力接合、切断需求，同时在传动系统过载时，摩擦片间的相对滑移还能起到过载保护作用，避免后端传动部件因冲击载荷损坏。

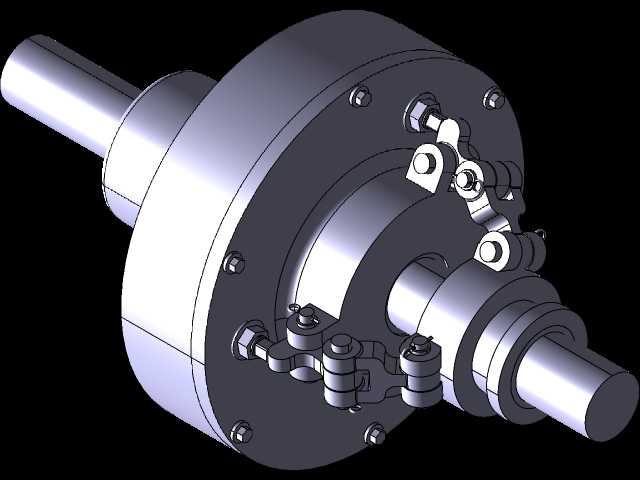

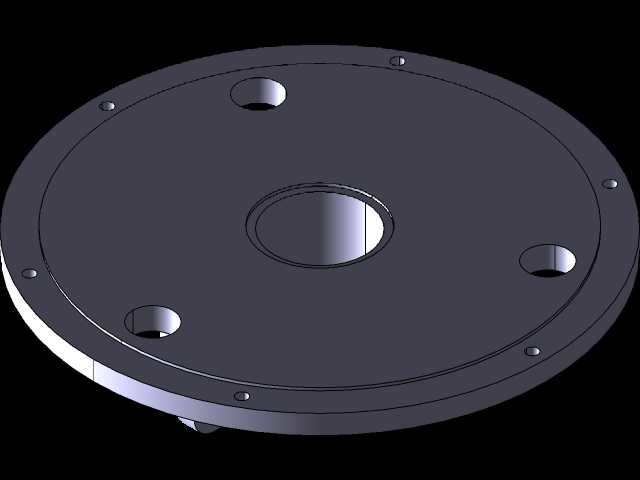

从结构设计思路来看，这套结构首先要平衡摩擦片数量与传动响应速度的关系：摩擦片数量过多会导致分离时摩擦片间残余拖曳力矩增大，出现分离不彻底的问题，数量过少则无法达到目标扭矩传递能力，设计时需要结合目标传递扭矩、摩擦片材料的摩擦系数、允许的轴向压紧力，计算确定最合适的摩擦片组数。轴向压紧机构采用了杠杆式压爪结构，均匀布置在离合器压盘圆周方向，保证施加在摩擦片组上的轴向压力周向均匀，避免局部压力过大导致摩擦片偏磨、烧片的问题。摩擦片的内、外齿分别与从动轴套、主动壳体的齿槽配合，齿侧预留了合理的滑动间隙，既保证摩擦片能沿轴向顺畅滑动完成接合分离动作，又能避免间隙过大导致传动时产生冲击噪音。

安装边界方面，这套离合器的主动端通常与动力输入侧的飞轮或者传动齿轮壳体连接，从动端通过花键与动力输出轴配合，轴向安装尺寸需要预留压爪机构的动作行程空间，径向尺寸要匹配安装舱体的内径，同时要预留摩擦片磨损后的补偿调整空间，保证长期使用后压紧机构仍能提供足够的轴向压力。摩擦片组的芯部采用钢质基片保证结构强度，表面烧结摩擦材料提升摩擦系数与耐磨性能，主动轴与从动轴的支撑部位设计有轴承配合位，保证高速旋转时的同轴度，避免旋转过程中出现偏摆导致摩擦片异常磨损。在实际选型适配时，还需要结合传动系统的额定转速、最大冲击扭矩、工作环境的散热条件，调整摩擦片的沟槽结构，保证接合过程中产生的热量能及时散出，避免长时间滑磨导致摩擦材料过热失效。
