拓扑优化航空级铝合金安装支架结构

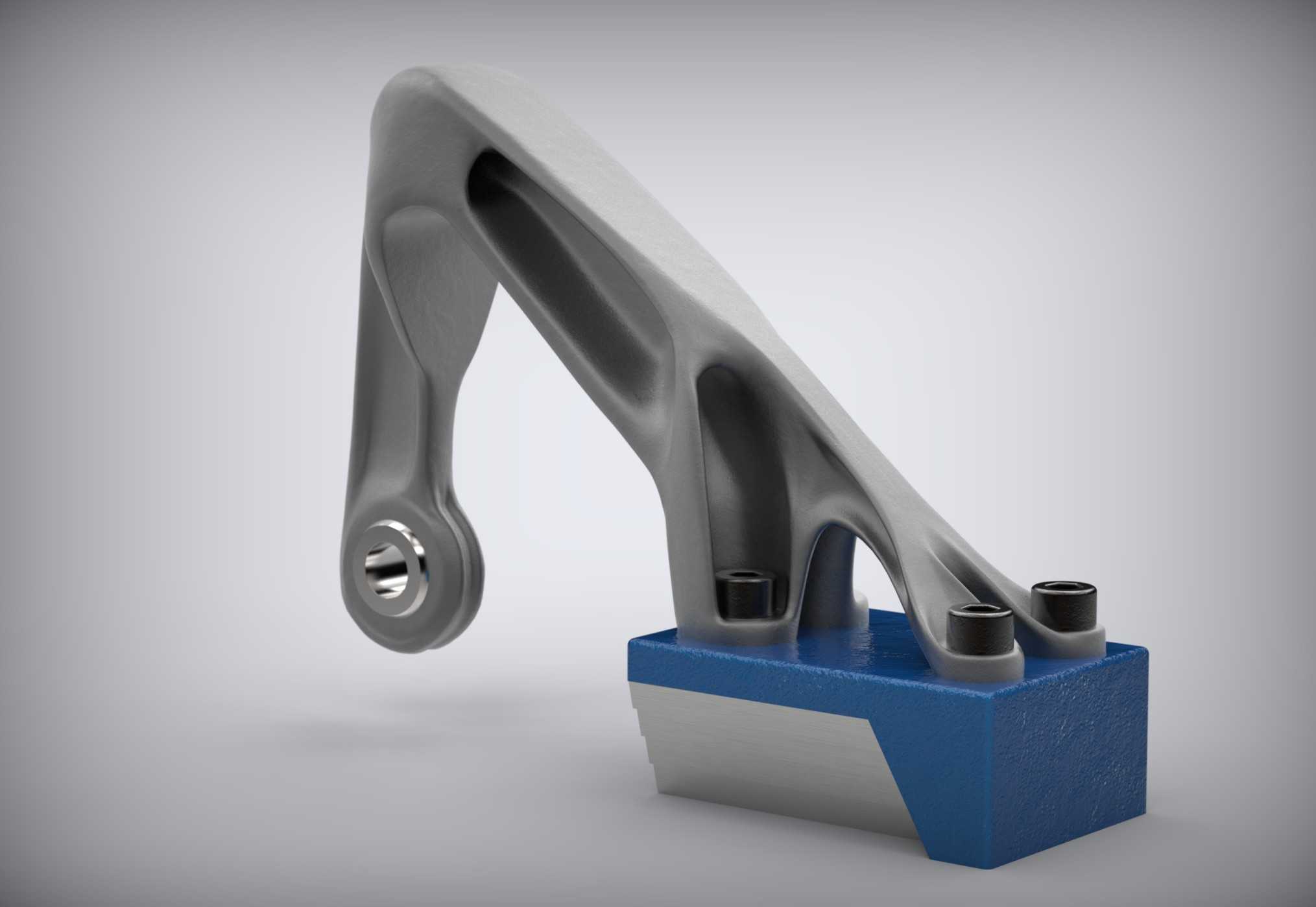

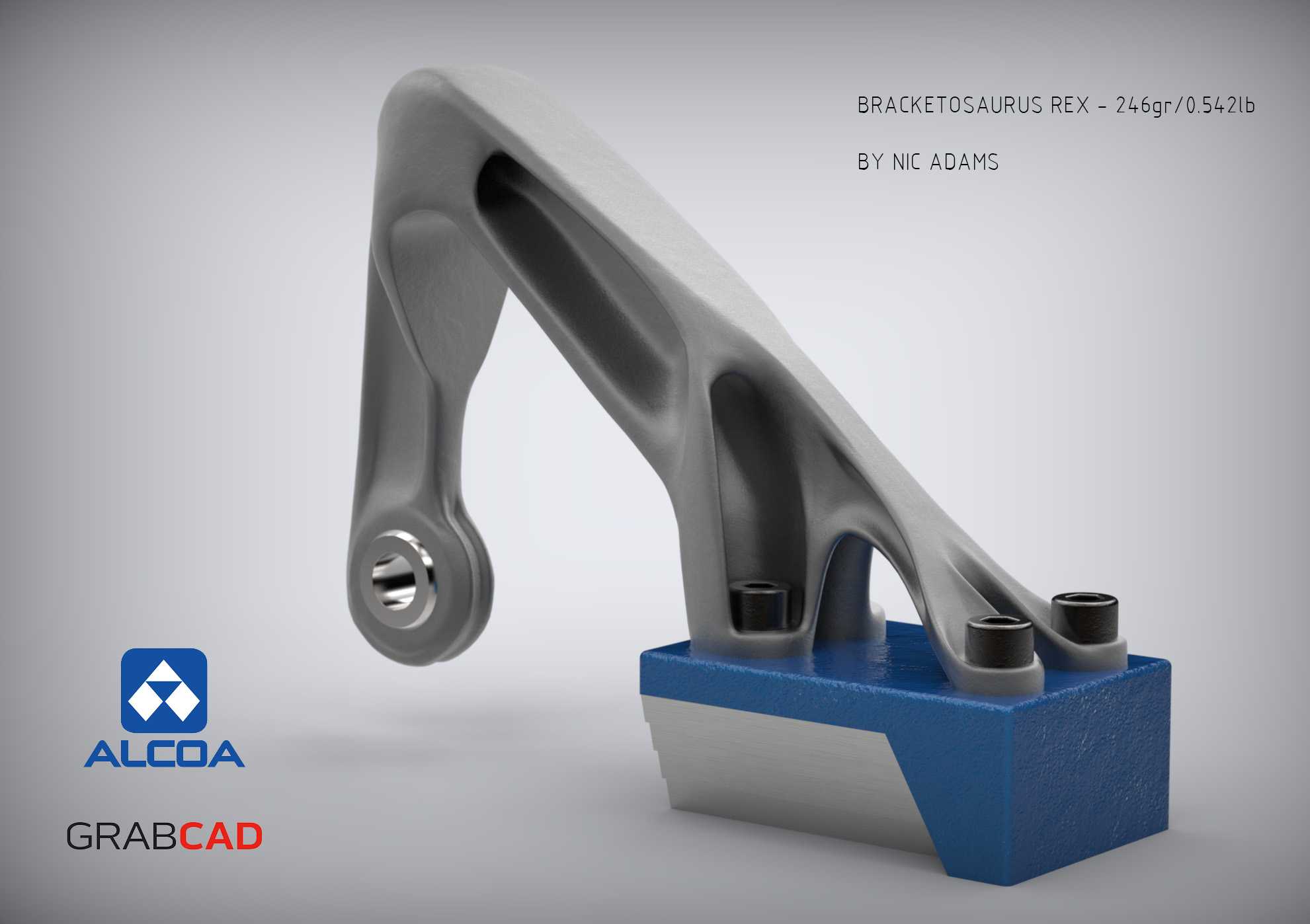

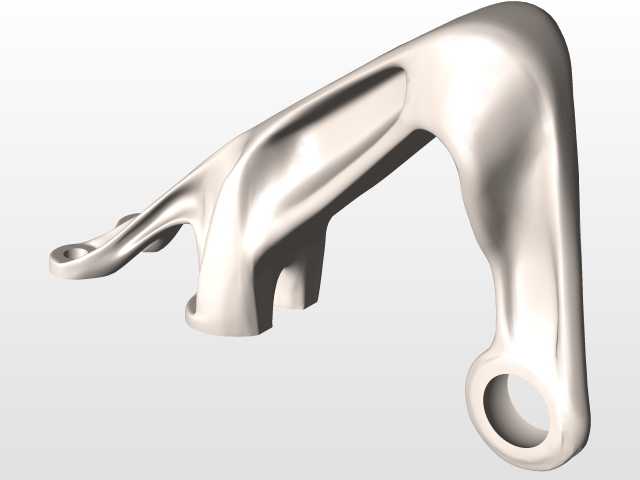

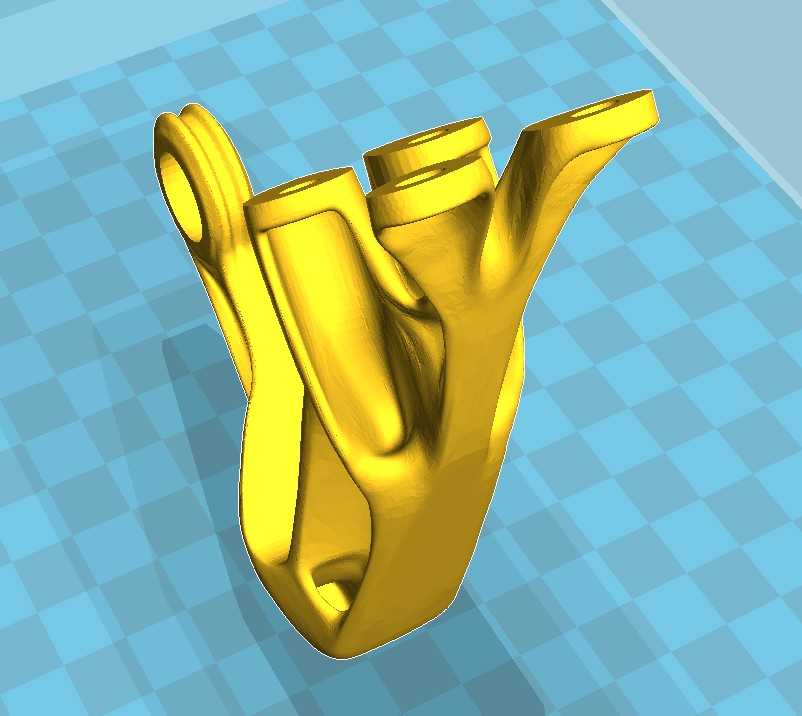

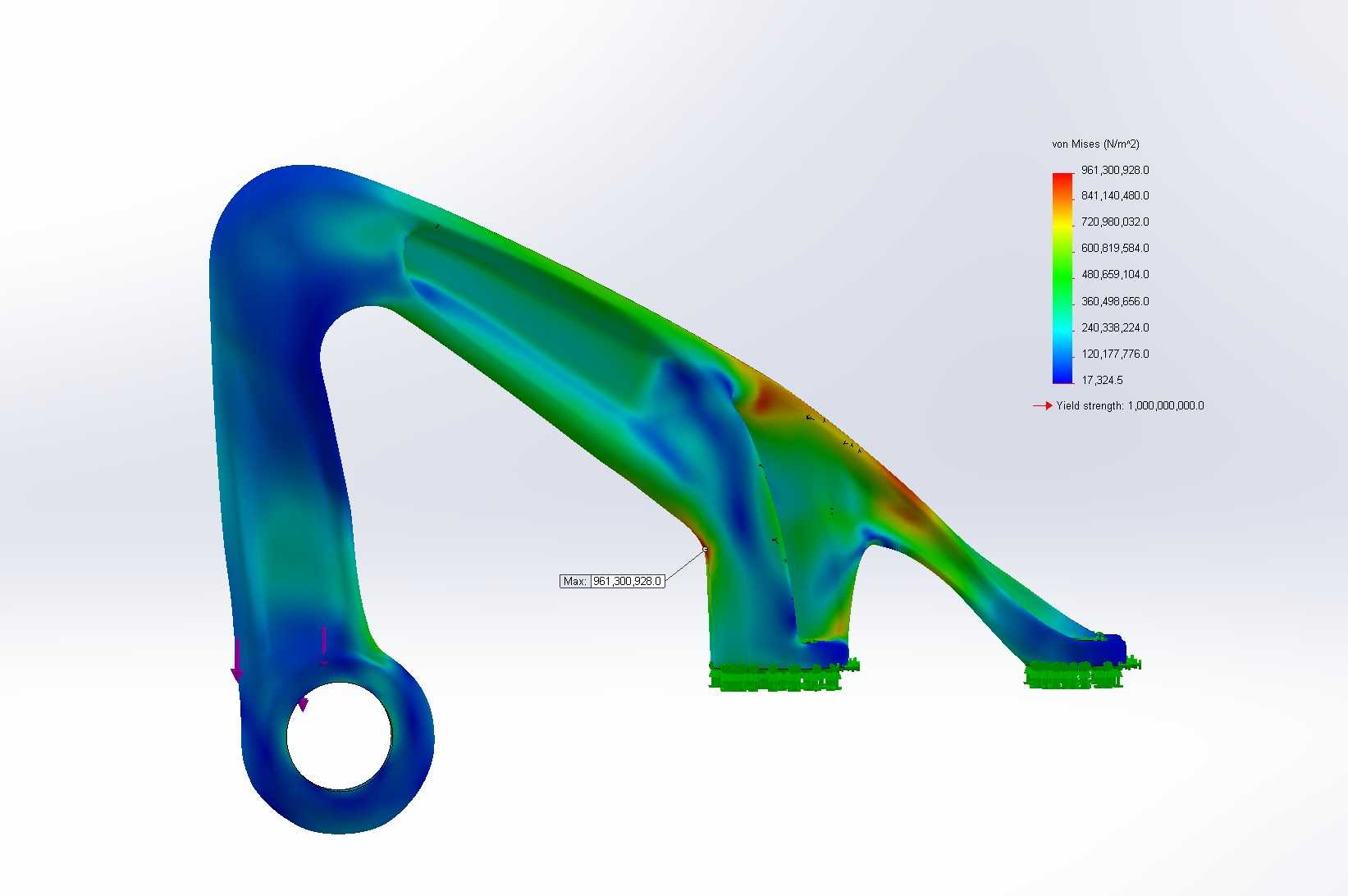

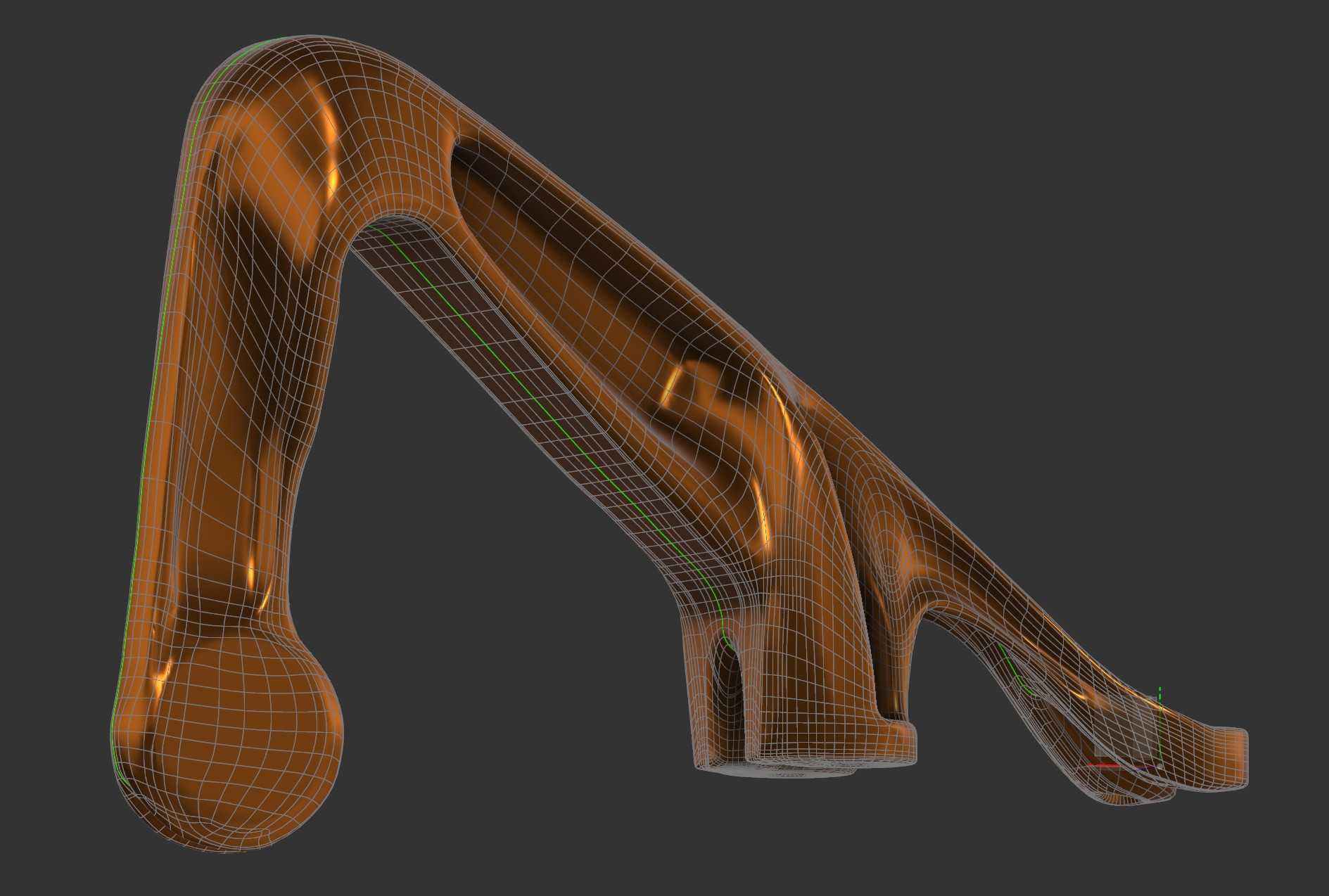

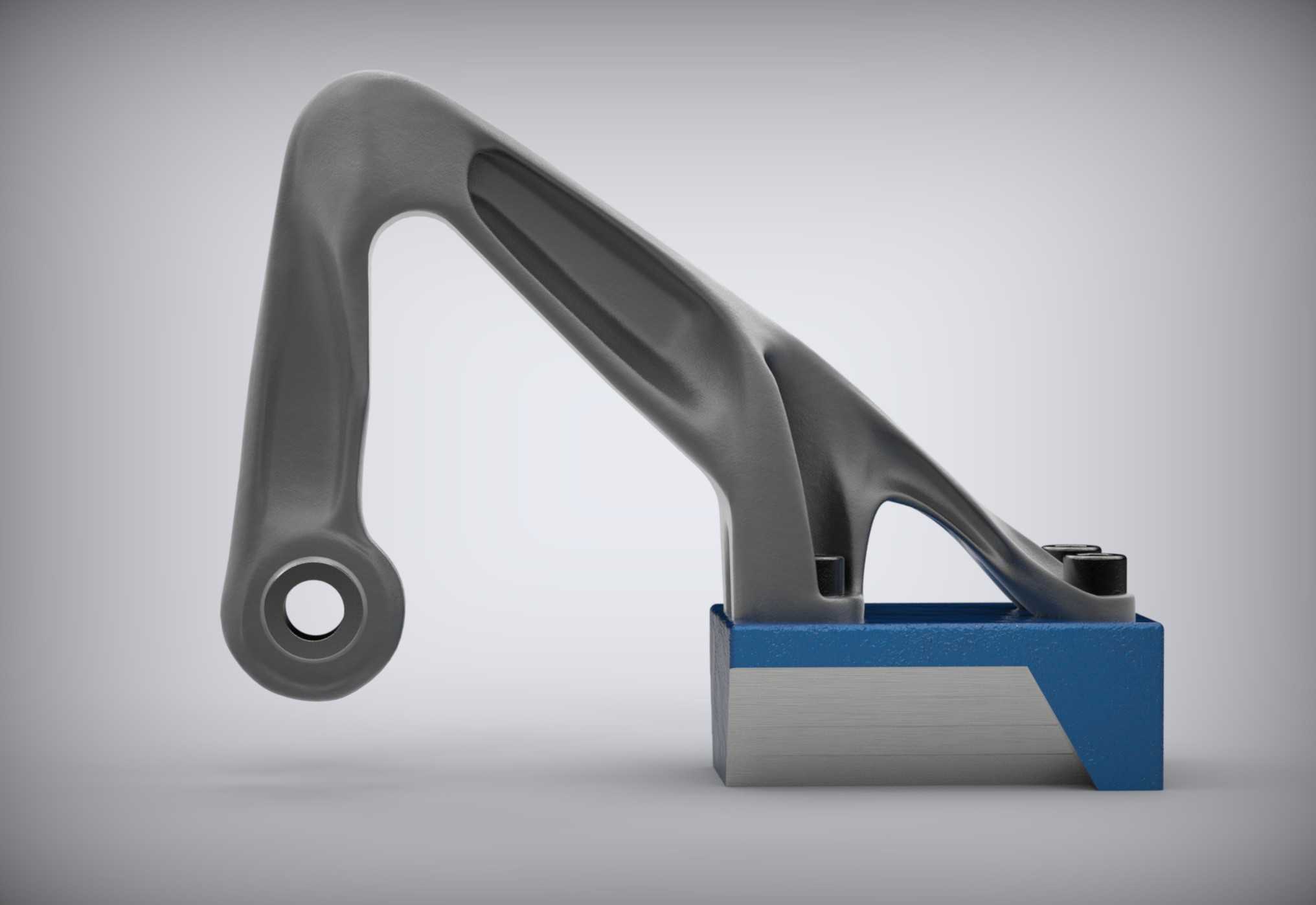

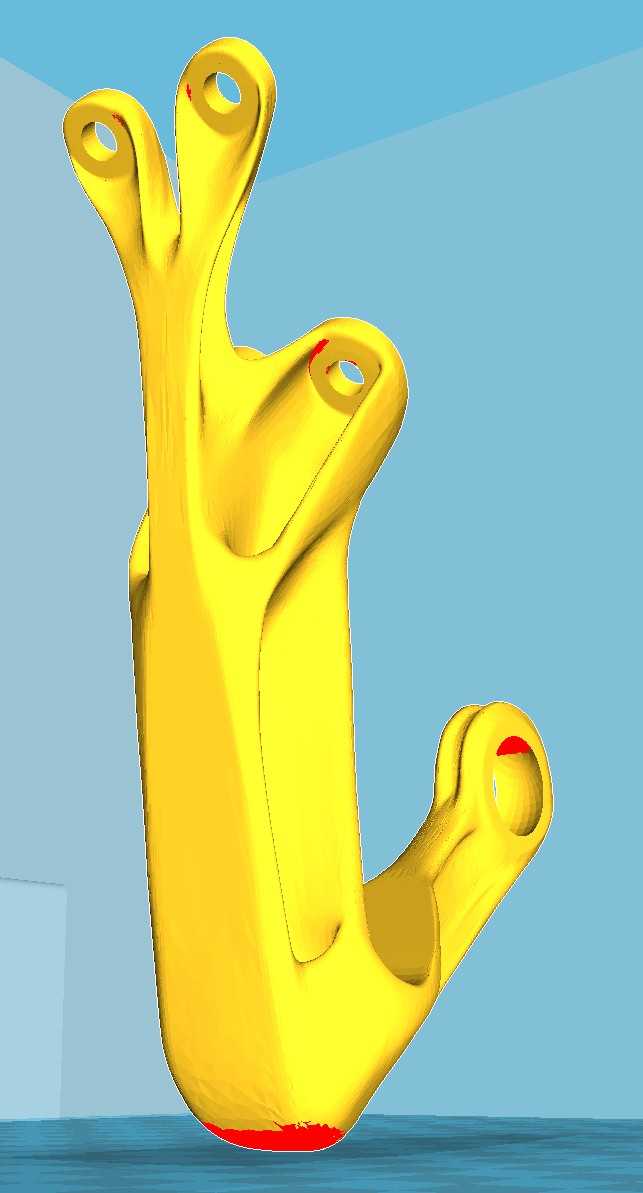

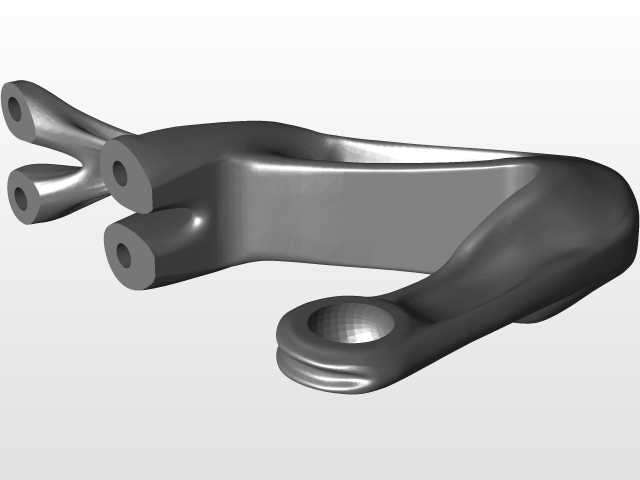

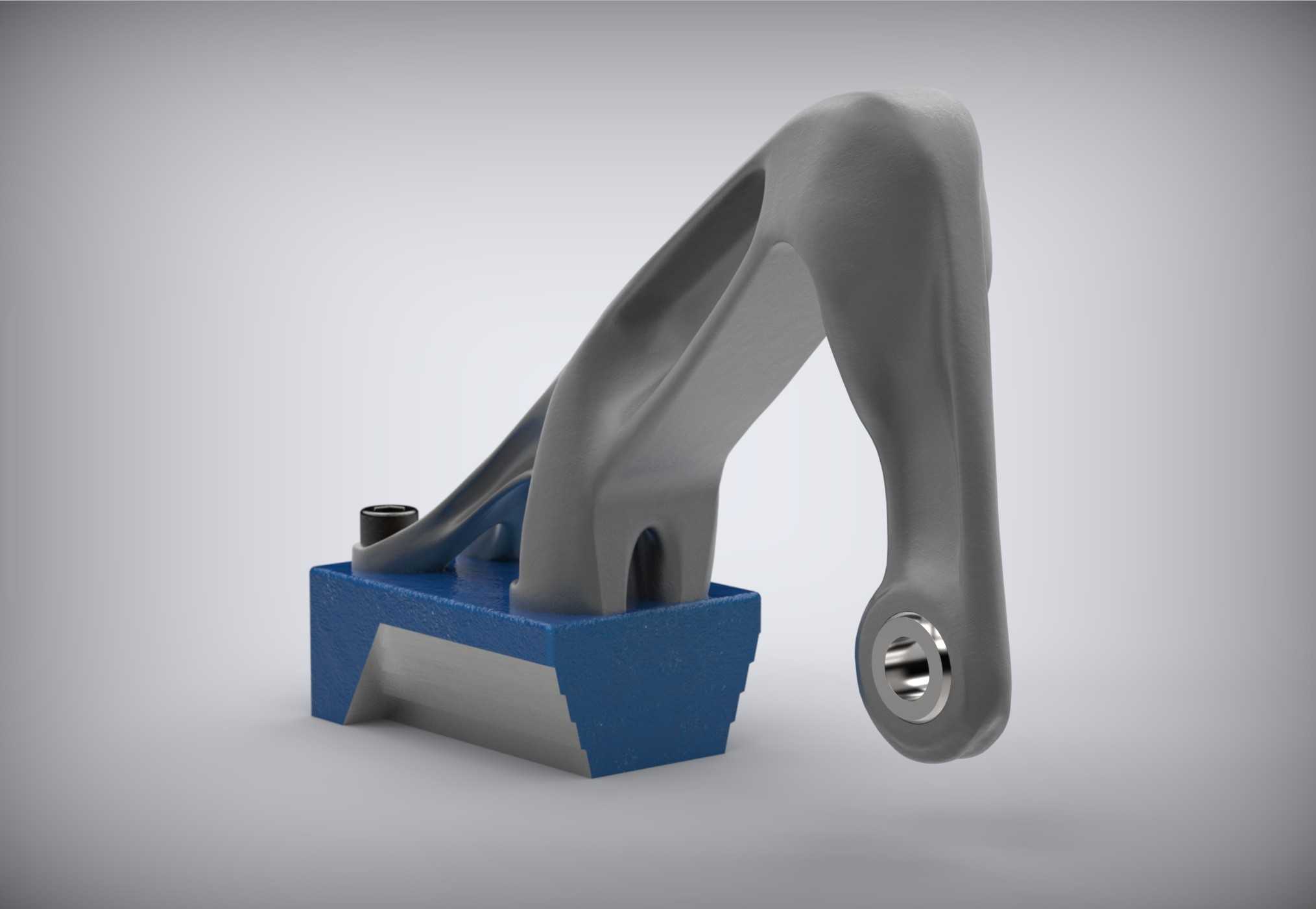

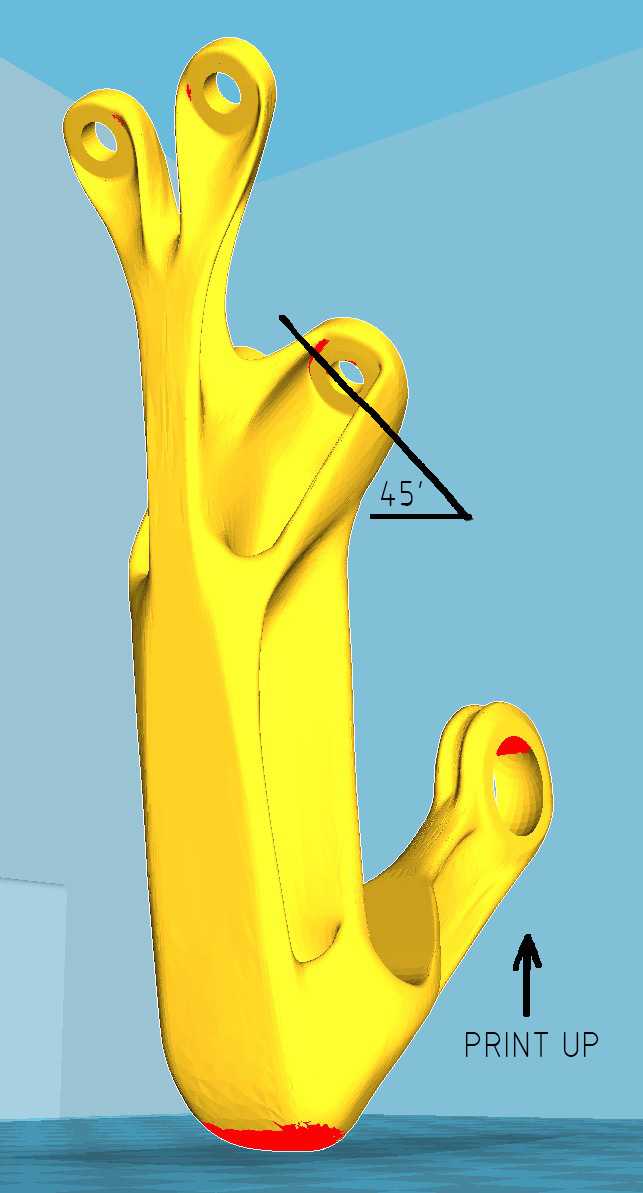

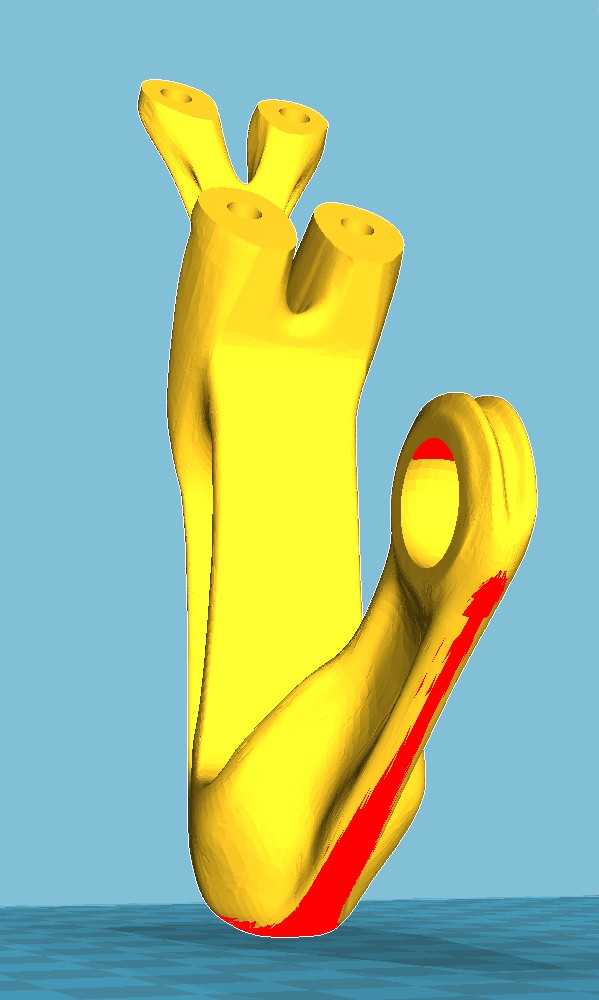

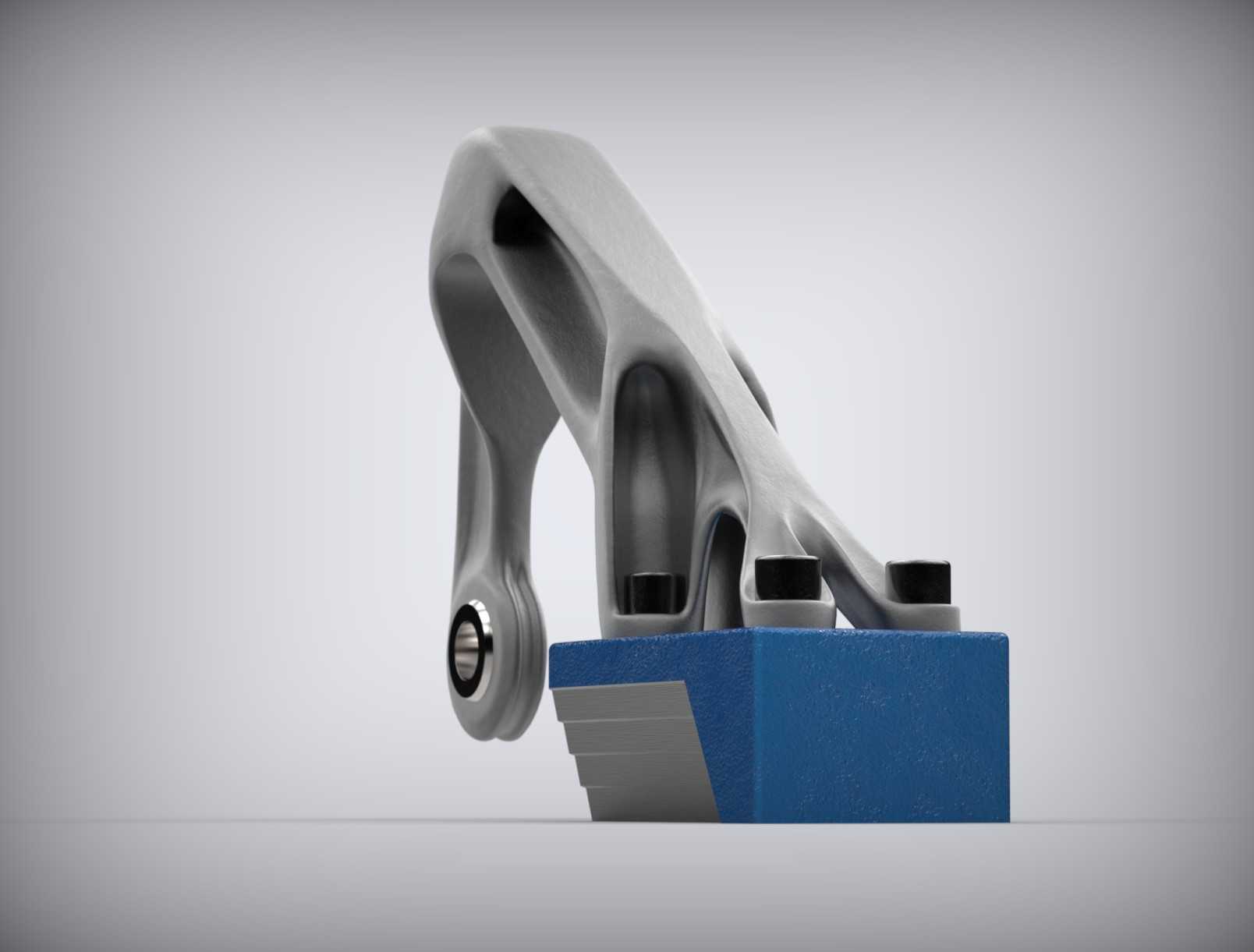

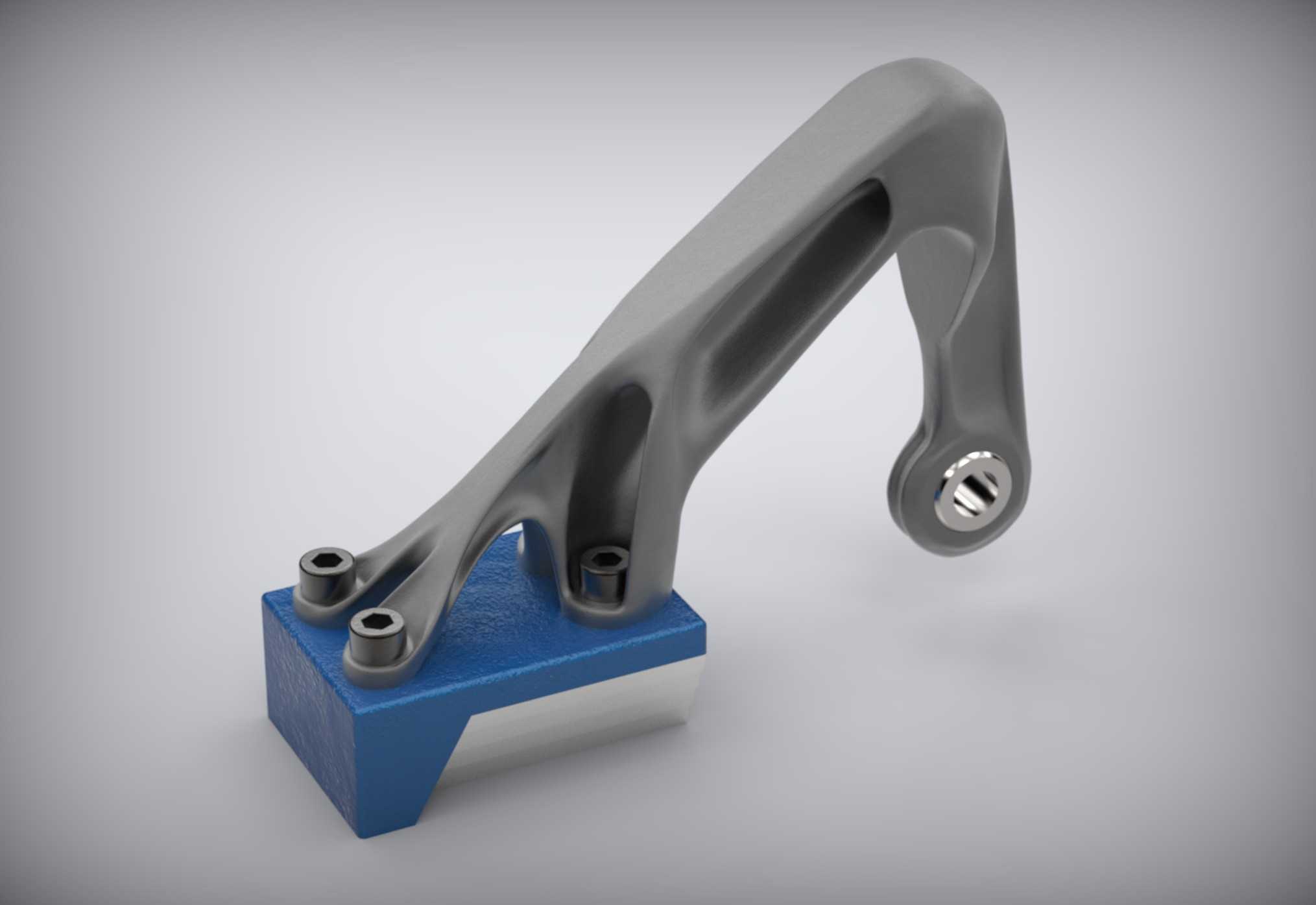

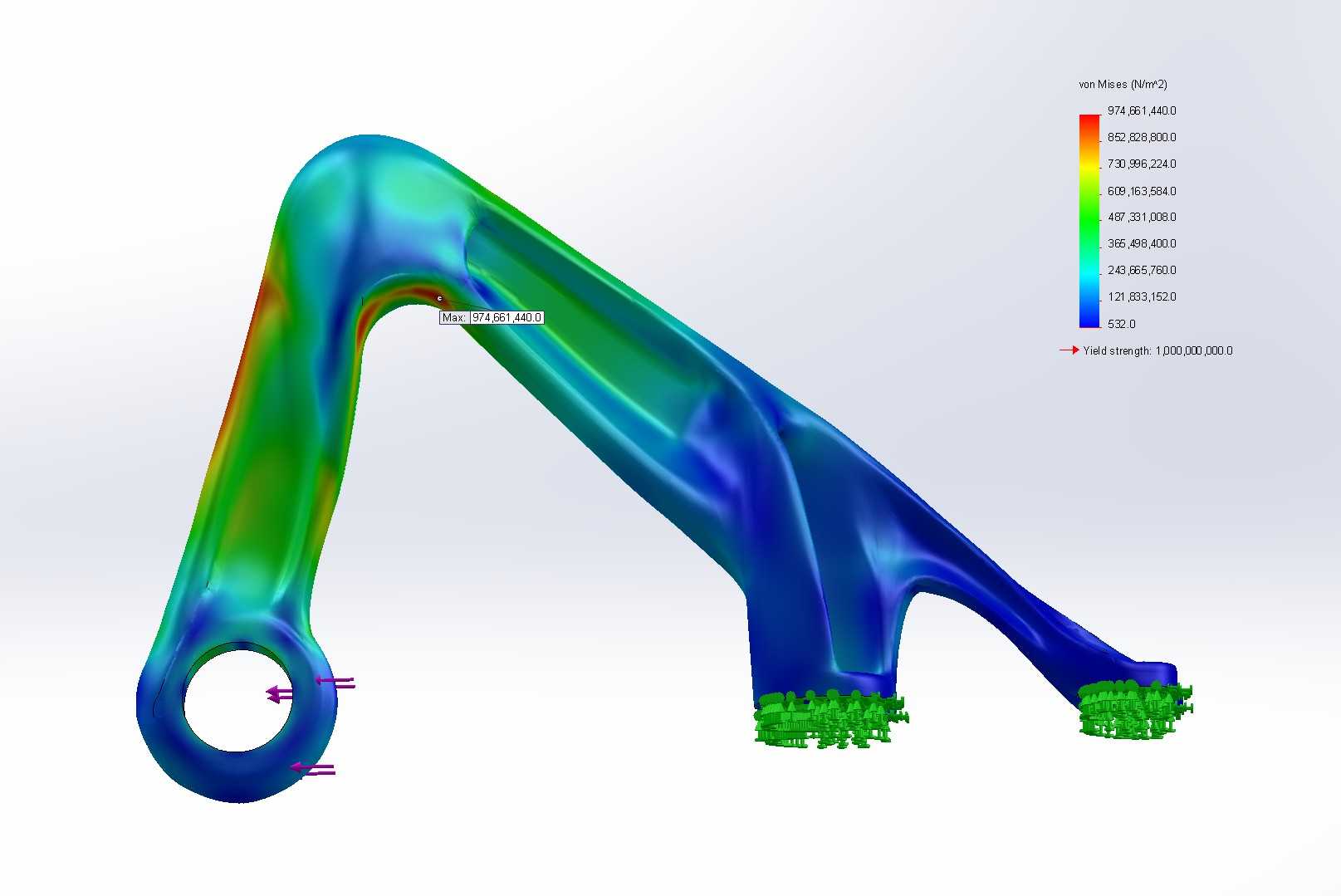

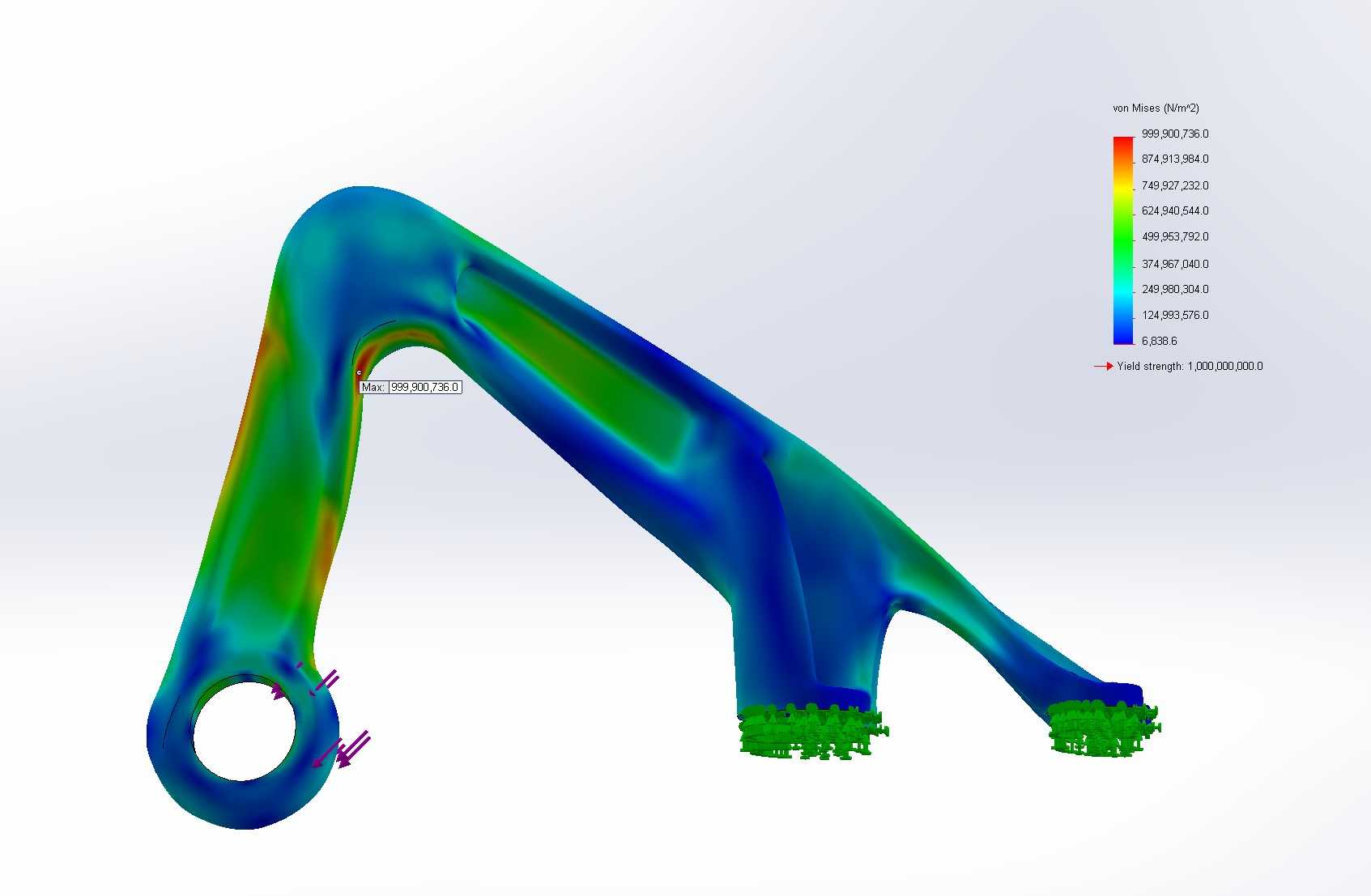

该结构件属于轻量化承重安装支架，核心应用场景集中在航空航天机载设备固定、高端赛车改装部件挂载、工业精密检测设备的工位支撑等对重量冗余极度敏感的装配领域，这类场景普遍要求构件在满足额定承重载荷的前提下，尽可能削减非必要的材料体积，降低整体装配段的重量负载，同时还要保证长期交变载荷下的结构疲劳寿命达标。从实际功能来看，该支架承担的是跨界面载荷传递作用，一端通过单耳铰接结构与活动端部件连接，适配铰接副的转动自由度需求，避免硬连接带来的应力集中断裂风险，另一端通过三个均布的螺栓安装孔固定在基座平面上，三个安装点的位置排布经过多轮载荷仿真校准，能够将铰接端传递来的斜向载荷均匀分散到基座连接面，不会出现单个螺栓受力过载的情况。设计过程中采用了拓扑优化的迭代思路，先划定初始的设计空间边界，明确铰接端的安装孔位、基座端的三个固定孔位作为非设计保留区域，再给定额定载荷工况、材料屈服强度、允许变形量的约束条件，通过多轮迭代逐步剔除低应力区域的材料，最终形成的流线型镂空结构完全顺着主应力迹线走向，没有多余的材料堆积，也不存在应力突变的直角转角区域，所有过渡位置均采用大圆角顺滑衔接，能够有效降低应力集中系数。从安装边界来看，基座端的安装面设计为45度倾斜角度，这个角度是经过多轮安装空间校核确定的，既能够适配狭窄装配空间内的扳手操作空间，保证三个螺栓的拧紧工序可以顺利完成，也能让载荷传递路径更贴合实际受力方向，减少附加弯矩的产生。如果装配场景对打印表面的稳定性要求放宽，在不额外增加支撑结构的前提下，安装面的倾斜角度可以微调至46.5度，进一步优化载荷传递效率，同时不会给增材制造工序带来额外的后处理工作量。整个构件的壁厚分布完全匹配各区域的应力水平，高应力的载荷传递路径区域壁厚更大，低应力的镂空区域壁厚更薄，在保证整体刚性的前提下最大化实现减重目标，铰接端的孔位内部预留了衬套安装空间，可根据实际磨损情况更换耐磨衬套，延长整个支架的使用寿命，不需要因为铰接孔磨损就整体更换构件，降低后期维护成本。
