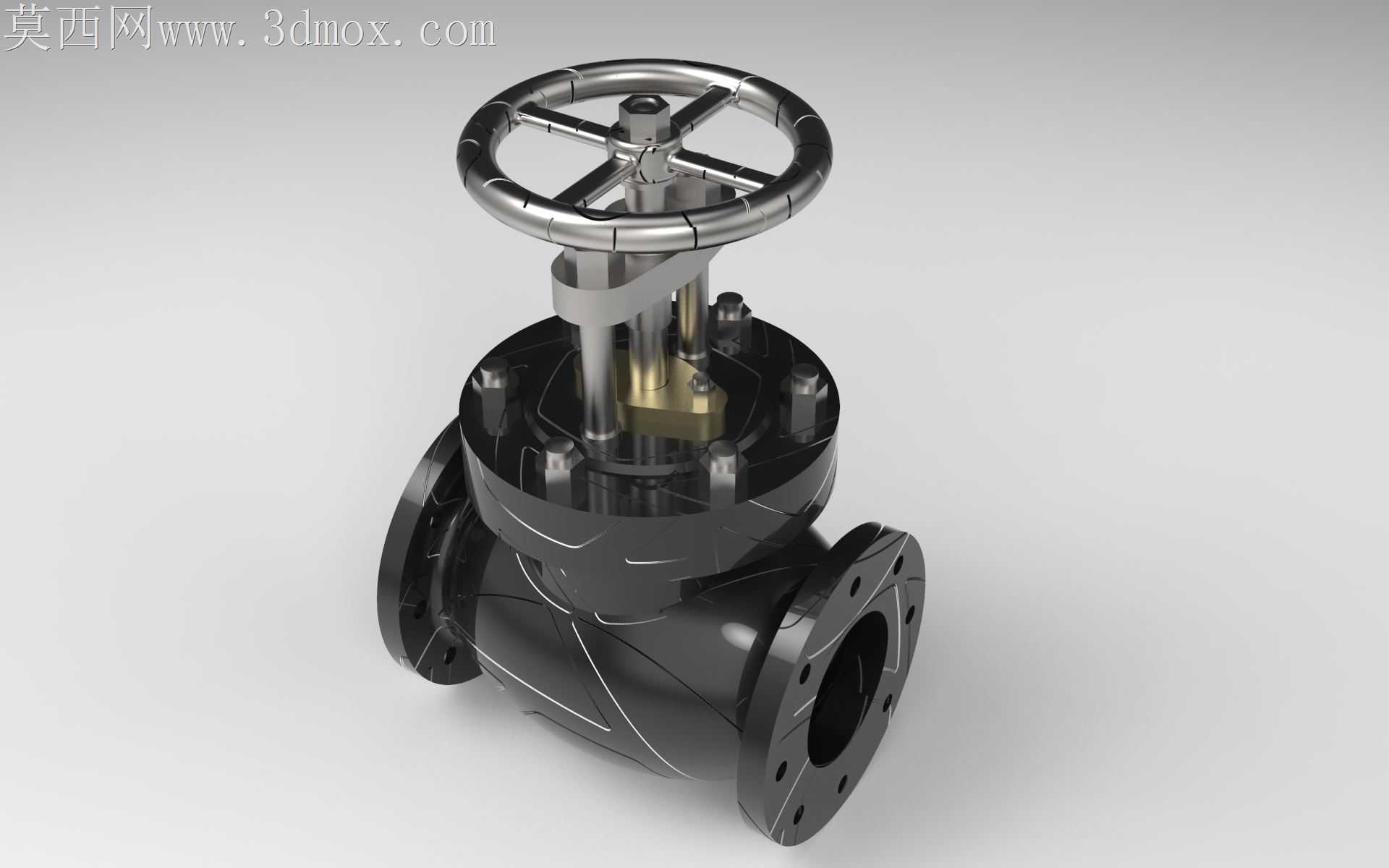

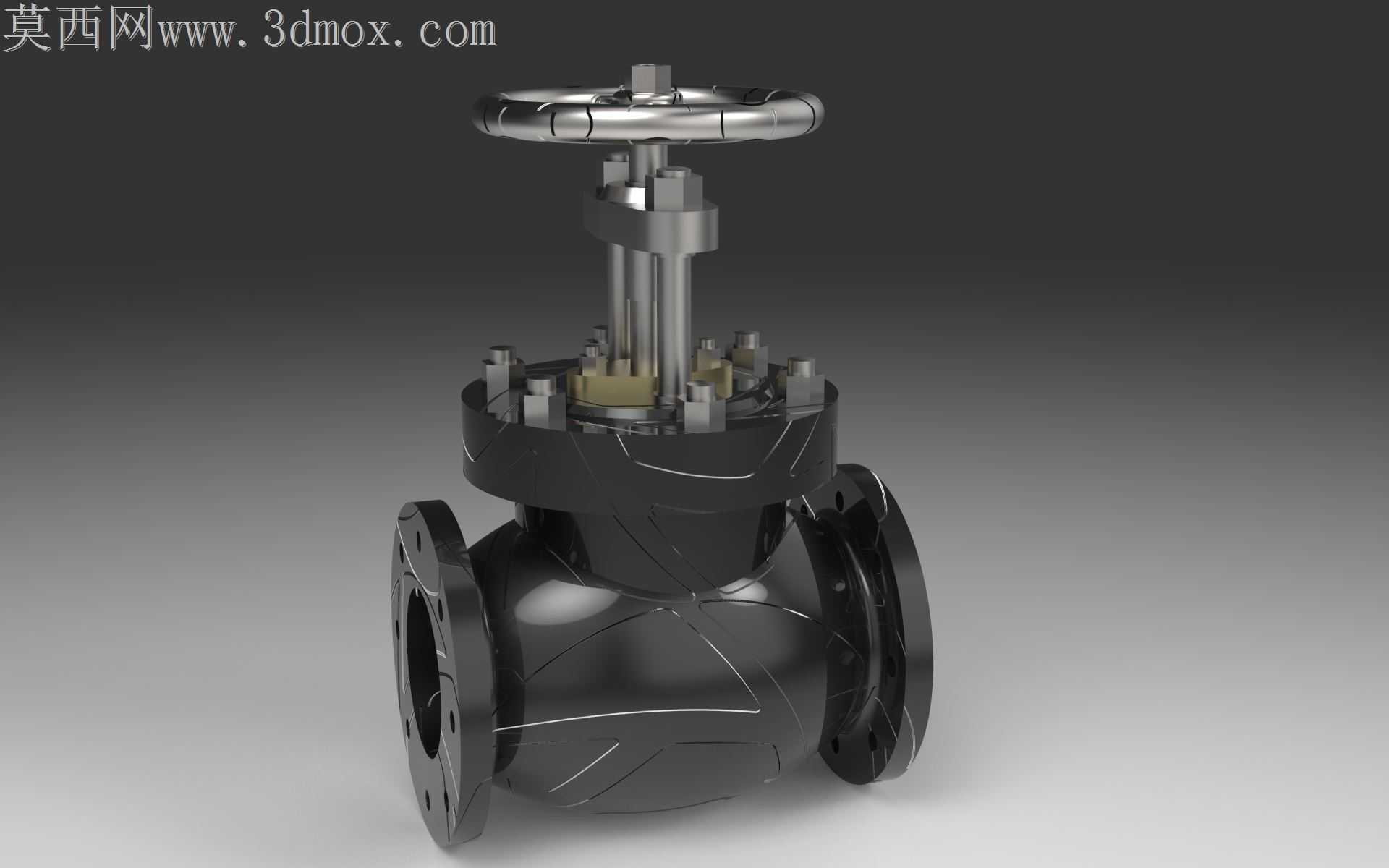

法兰连接式手动调节截止阀结构设计

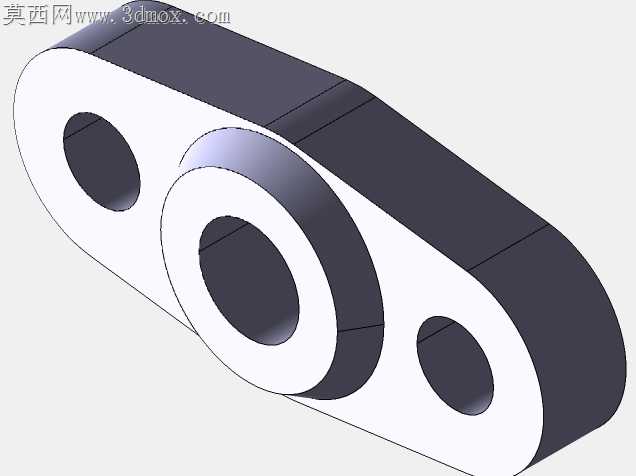

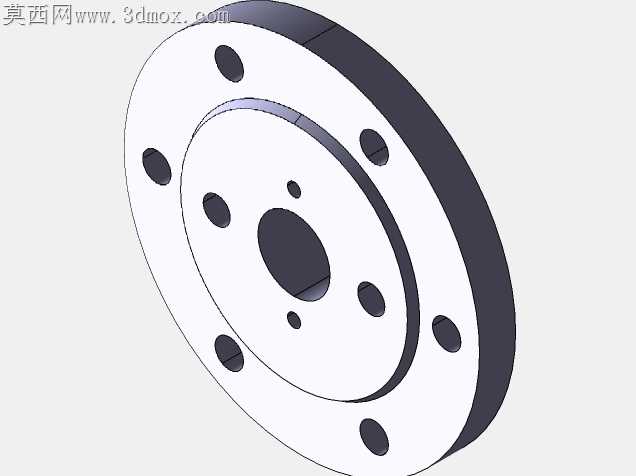

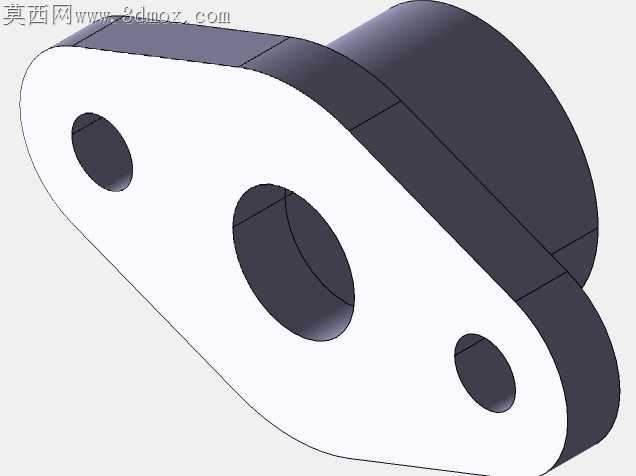

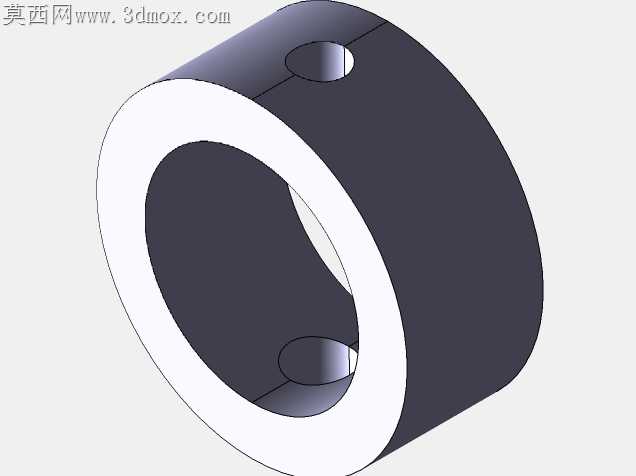

蒸汽管网长期带压运行时，普通截止阀常出现阀杆密封偏磨、法兰对接应力集中的问题，这款截止阀在结构优化阶段就针对这类现场痛点做了针对性调整。阀盖与阀体的连接螺栓采用均布排布，每颗螺栓的预紧力预留了15%的冗余量，避免高温工况下螺栓蠕变导致的密封面渗漏，手轮与阀杆的配合段做了方榫定位结构，替代传统的平键连接，长期开关操作不会出现键槽磨损打滑的问题，手轮轮缘做了圆弧滚花处理，戴防滑劳保手套操作时也能稳定施力，不会出现脱手空转的情况。阀体流道采用缓变圆弧过渡，没有直角突变结构，流体经过时的局部阻力系数比直角流道截止阀低22%左右，能有效降低输送过程中的压损，减少供水、制冷系统的泵组能耗，阀瓣密封面采用锥面贴合设计，相比平面密封结构，对中精度要求更低，即使阀杆存在微小的径向偏移，也能保证密封面完全贴合，不会出现内漏。阀杆的密封填料腔预留了足够的填料压紧余量，现场维护时不需要拆解整个阀盖，只需要拧紧填料压盖的螺母就能补偿填料磨损带来的泄漏，大幅降低管网运维的停机时间。两侧法兰的密封面采用凸面结构，配合缠绕式垫片使用时，能在1.6MPa的工作压力下保持长期密封，法兰螺栓孔的位置度公差控制在0.2mm以内，现场对接安装时不需要反复铰孔调整，能直接与同规格的管道法兰精准对位。阀体的壁厚按照等强度原则做了渐变处理，流道高压侧壁厚比低压侧厚3mm，既满足承压强度要求，又不会造成不必要的材料浪费，阀瓣的导向筋做了加宽处理，开关过程中阀瓣不会出现偏摆，避免密封面单侧受力磨损，延长阀门的整体使用寿命。手轮下方的阀杆螺母采用铜合金材质，与钢制阀杆配合时摩擦系数更低，开关操作力矩更小，同时铜合金的自润滑特性可以减少长期使用的卡滞风险，即使在长期不操作的工况下，也不会出现阀杆锈死无法开关的问题。
