密封式直列电动液压泵结构设计

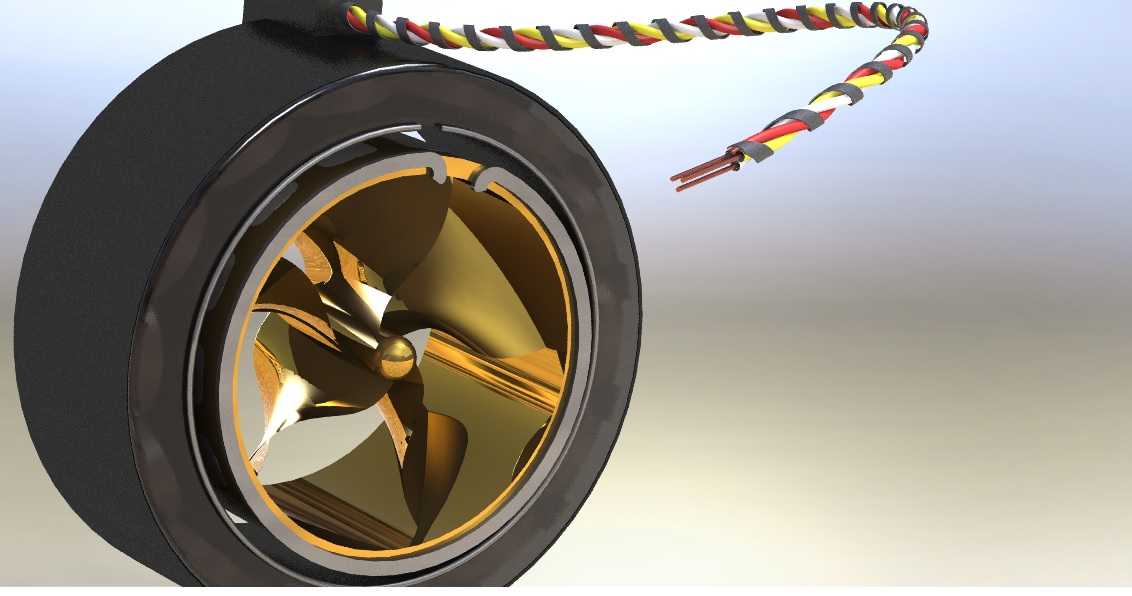

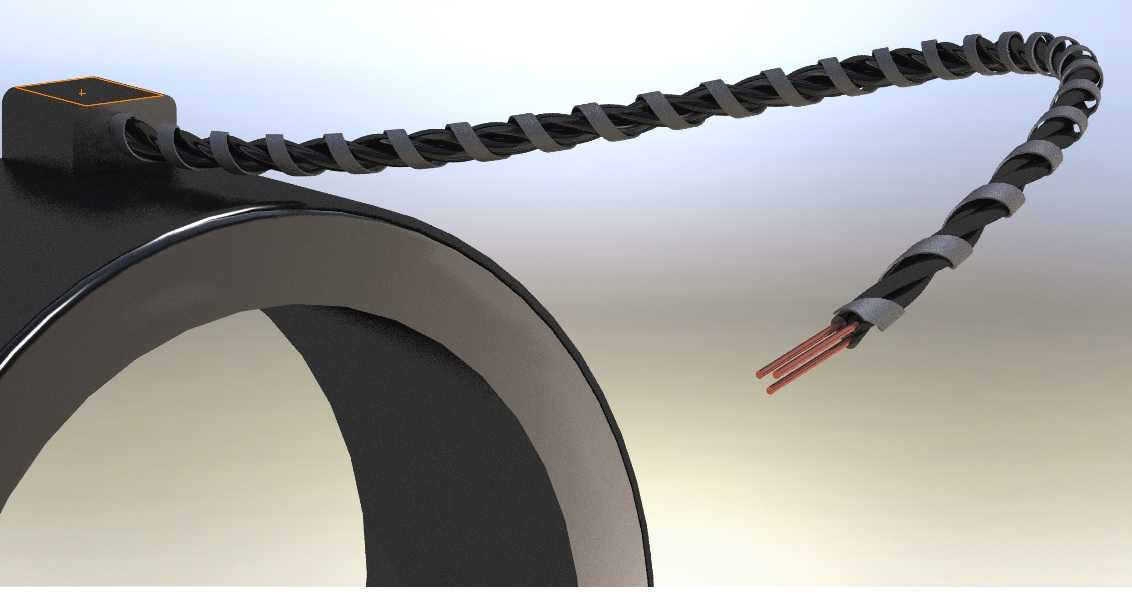

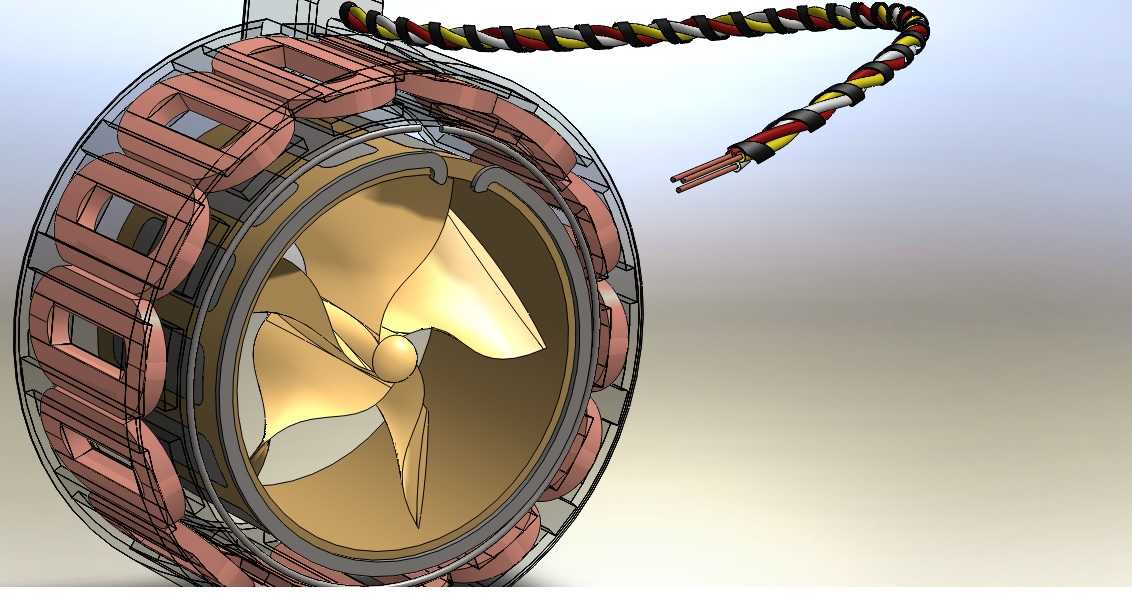

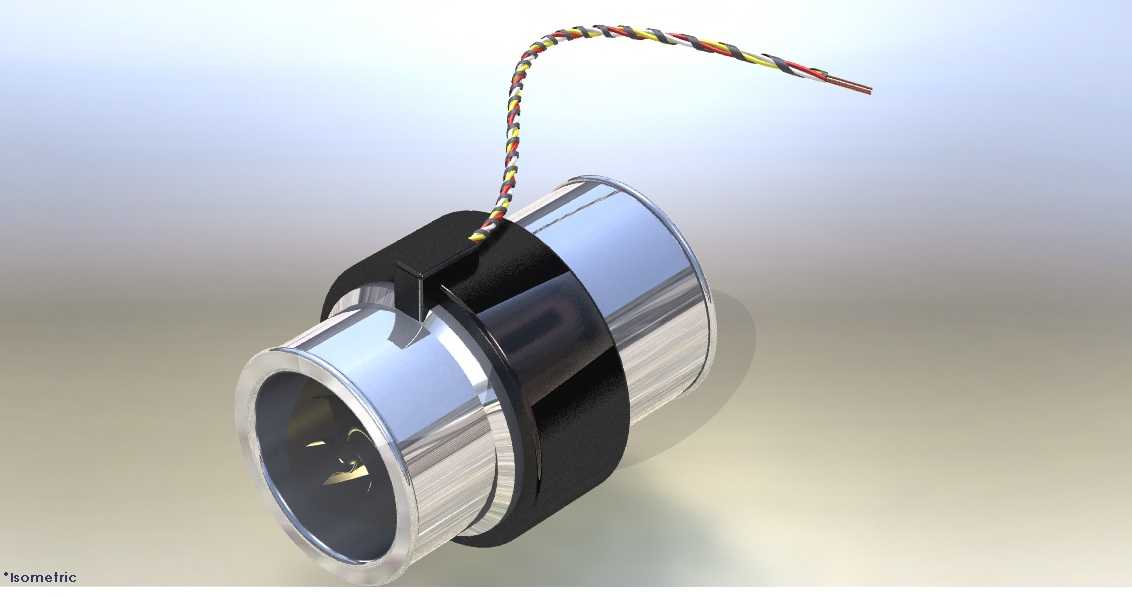

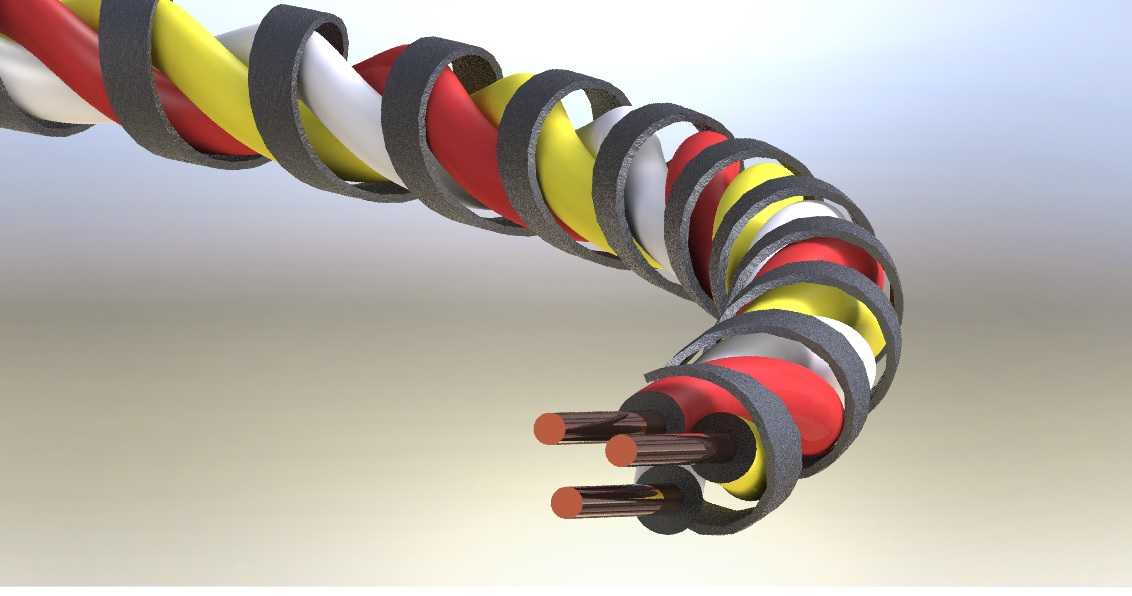

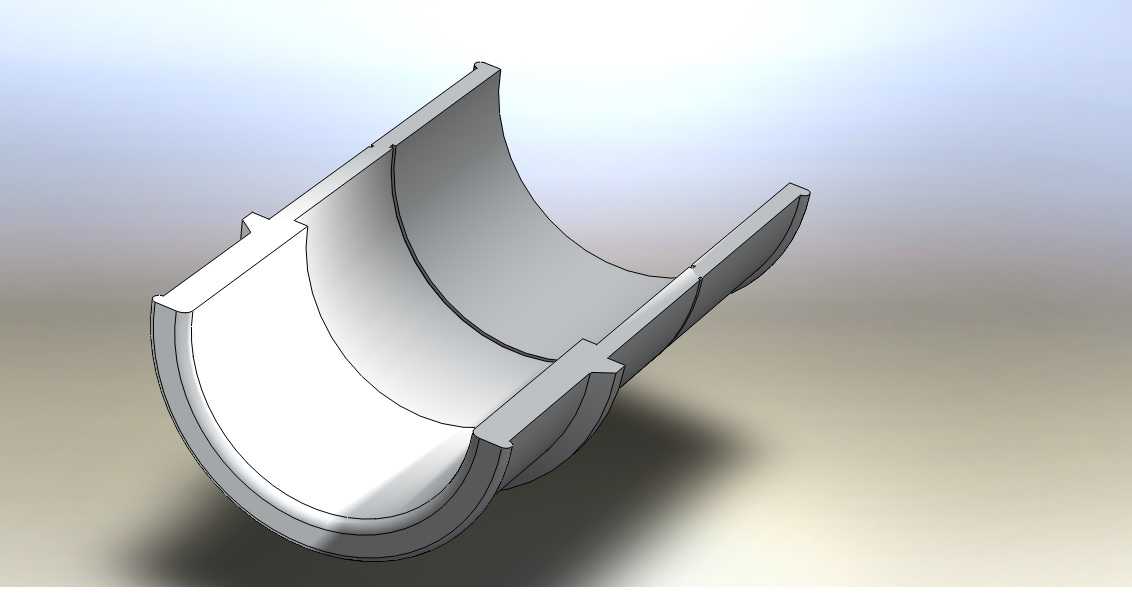

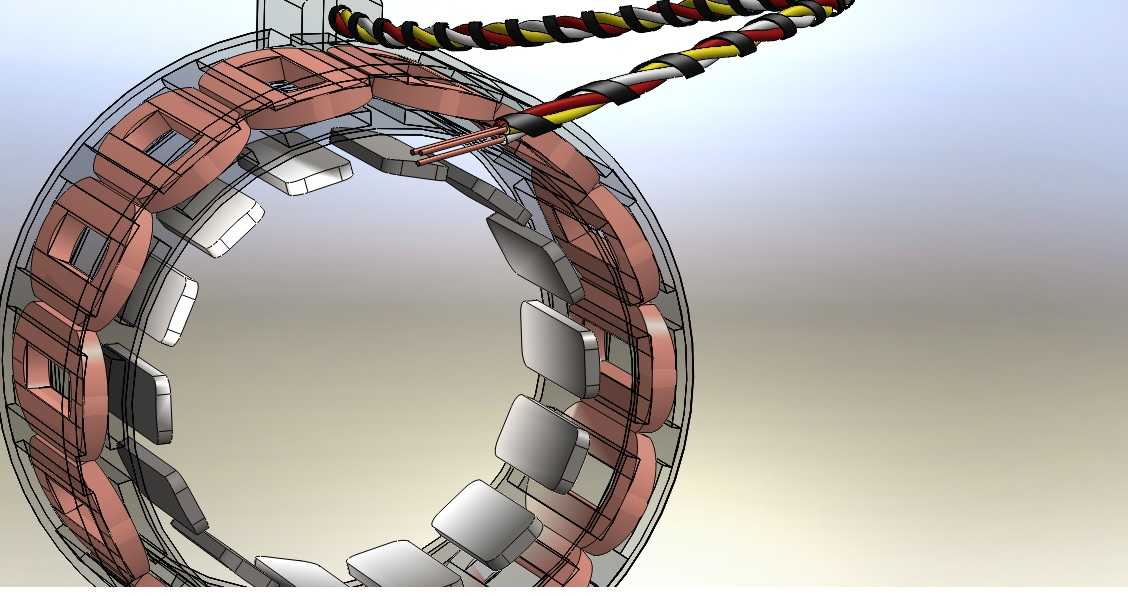

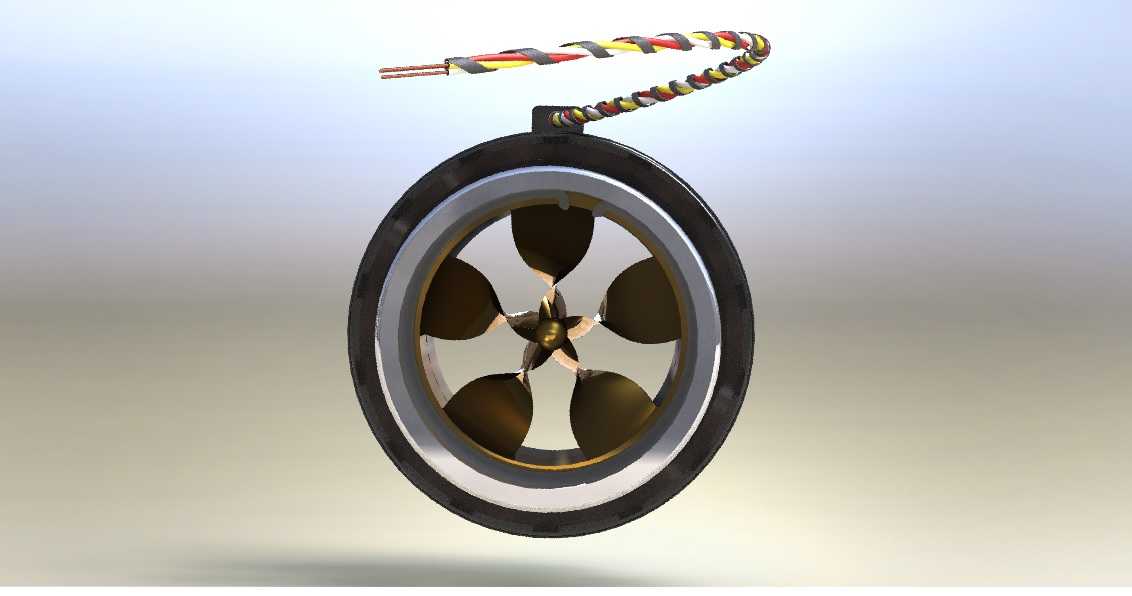

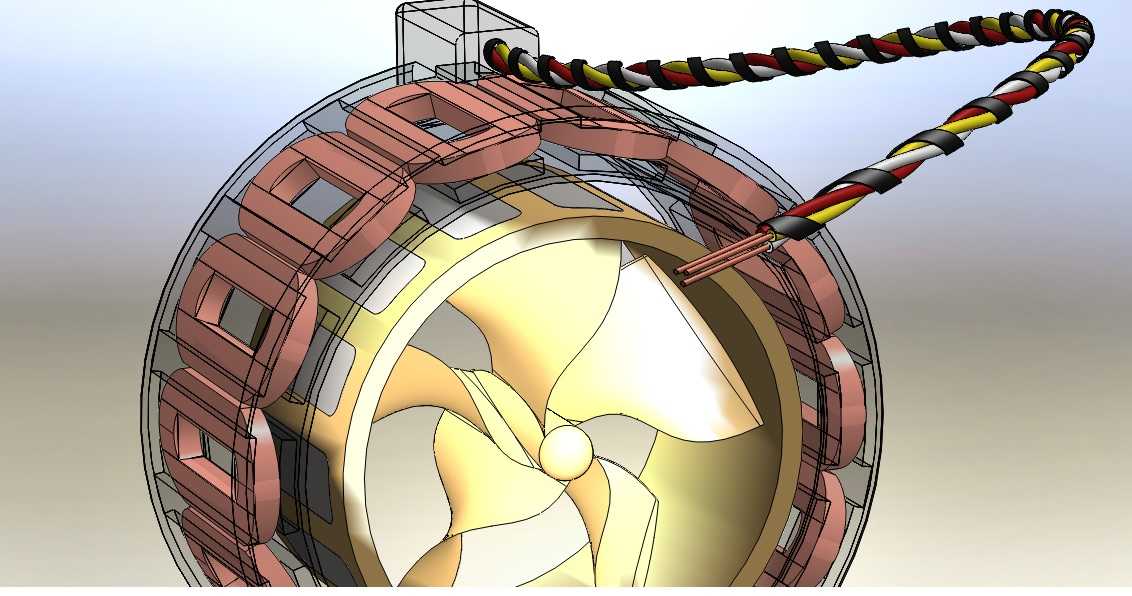

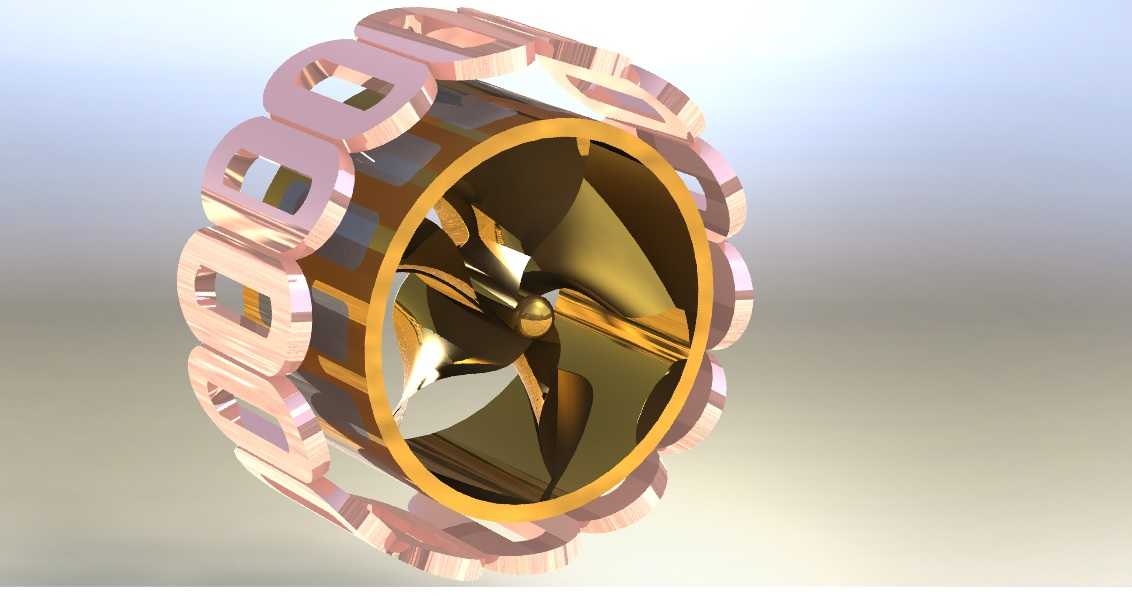

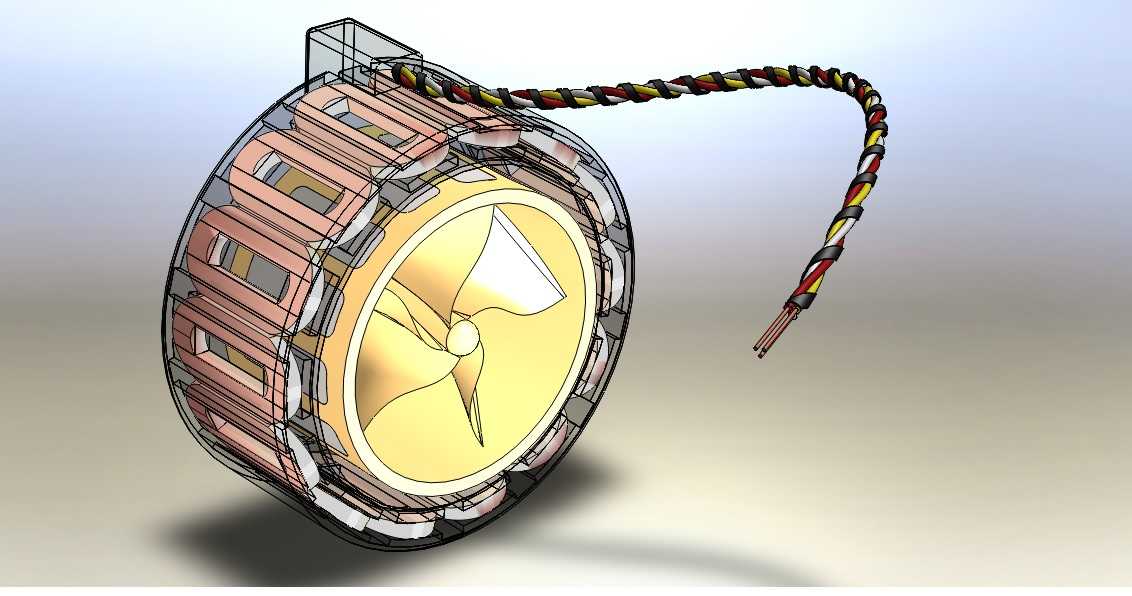

这款直列电动液压泵采用无轴承、无动密封的概念设计思路，核心是将高功率永磁体直接密封集成在螺旋桨转子上，从根源上规避了传统液压泵动密封件磨损泄漏、轴承润滑失效的常见故障点，适配对密封可靠性要求极高的流体输送场景。从结构布局来看，主体采用直列筒式外形，金属外壳做了阶梯式圆柱设计，两端预留标准流体接口安装位，中部黑色密封段将动力腔体与过流腔体完全物理隔离，出线端采用多芯绞合屏蔽线直接从密封段引出，无需额外的穿线密封接头，减少了潜在泄漏路径。

在实际应用场景中，这类密封泵可适配医疗设备中的无菌流体输送、小功率液压系统的动力供给、净水设备的流体增压、小型流体循环回路的动力输出等场景，尤其适合输送不能有外泄漏风险的洁净流体、腐蚀性流体或者医用介质，因为没有动密封摩擦副，运行过程中不会产生密封磨损碎屑，不会对输送介质造成二次污染，也不需要定期更换密封件维护，大幅降低了长期运行的维护成本。

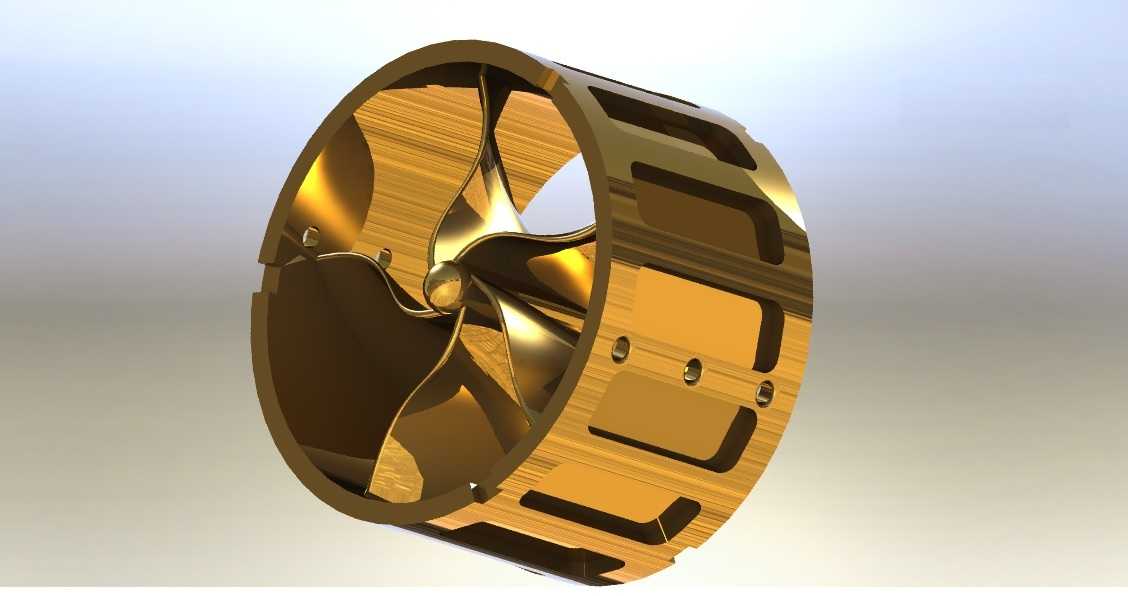

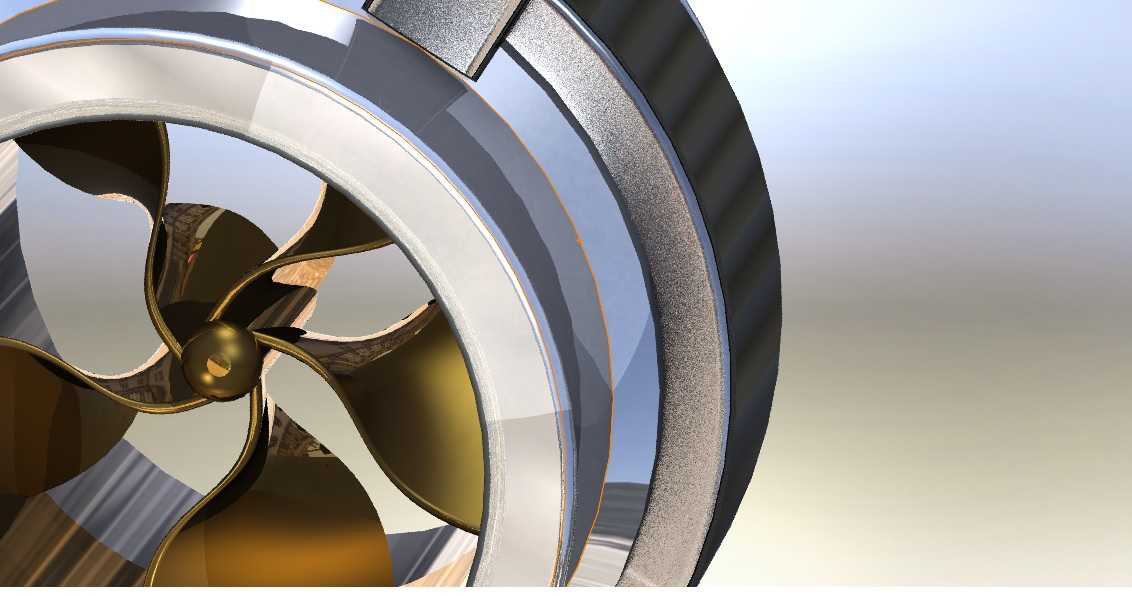

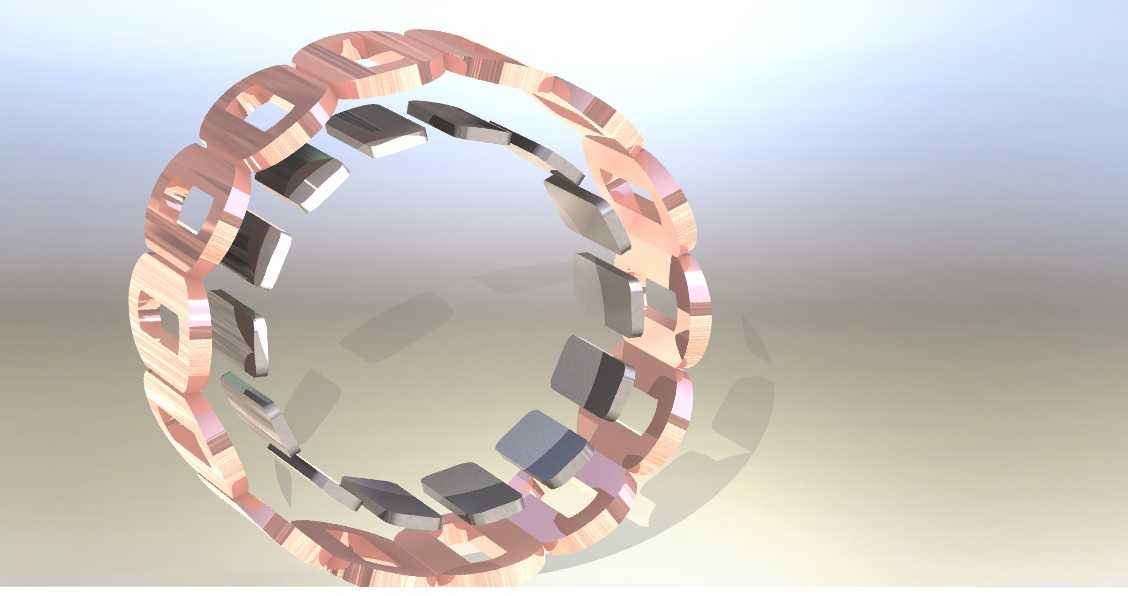

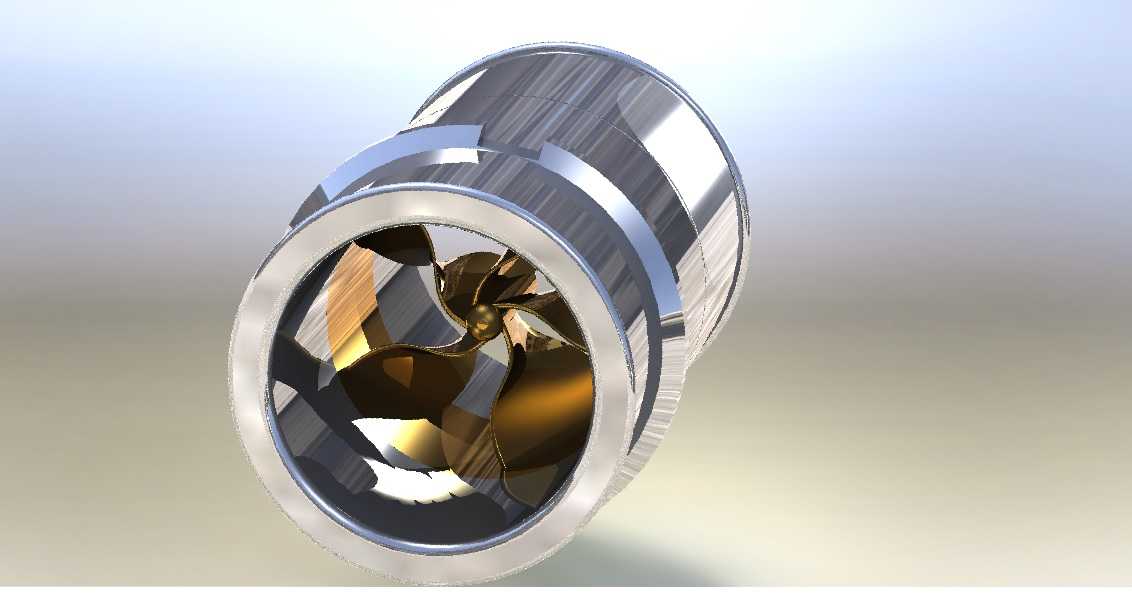

设计过程中，主体壳体与螺旋桨转子可选用工程塑料或者陶瓷材质成型，陶瓷材质的转子与壳体配合可以做到极小的配合间隙，同时具备优秀的耐磨、耐腐蚀性能，适配多种特殊流体介质的输送需求；永磁体完全密封在转子内部，与输送介质完全隔绝，避免了永磁体被流体腐蚀退磁的问题，也不会因为磁体接触介质造成流体污染。

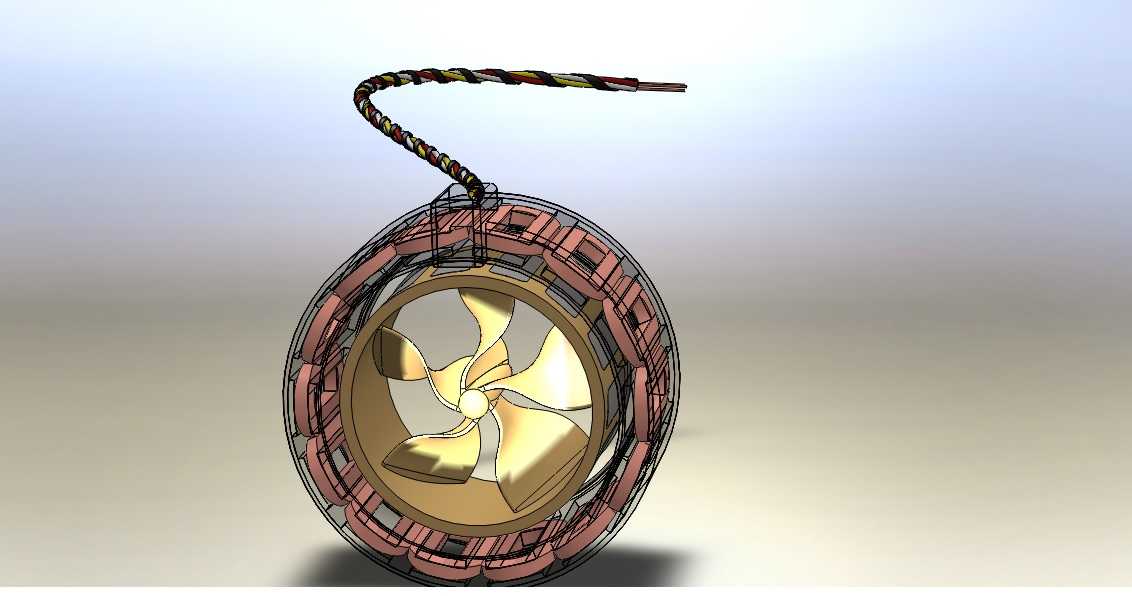

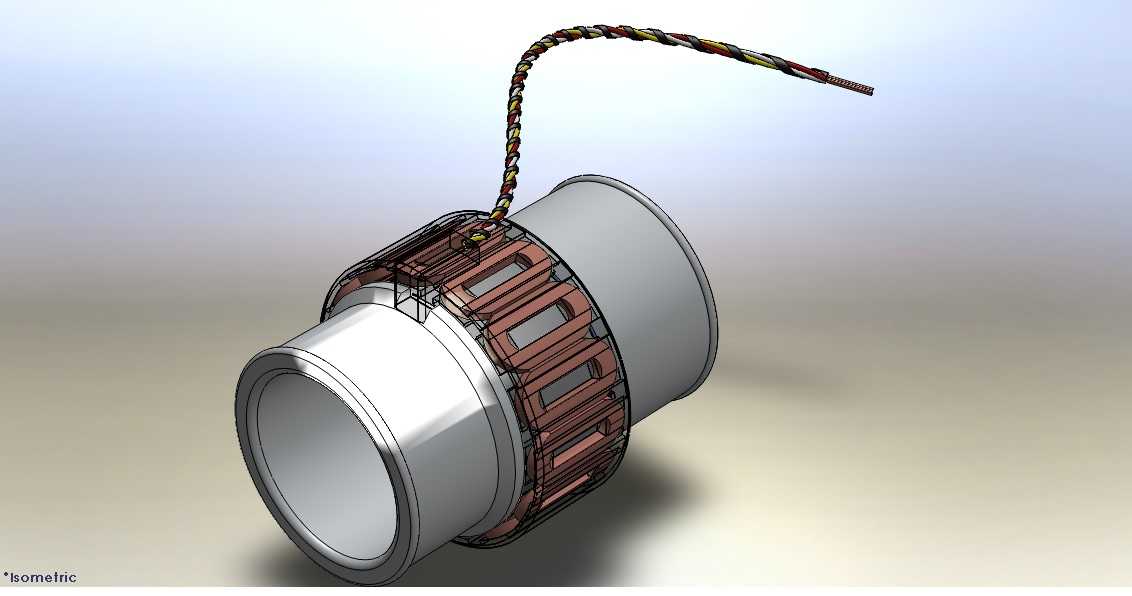

从安装边界来看，整体为同轴直列结构，安装时可以直接串联在流体管路中，不需要额外的安装支架或者偏心对中调整，两端接口可以根据实际管路需求设计为快插、螺纹或者法兰连接形式，径向尺寸紧凑，适合在空间狭小的设备内部集成安装，出线端的线缆预留足够的弯曲半径，不会因为设备内部走线弯折造成线缆密封处开裂。运行过程中因为没有轴承摩擦与动密封摩擦，整体运行噪音低，振动小，不需要额外的减震安装结构，直接刚性固定在管路或者设备安装板上即可满足运行稳定性要求。过流腔体内部没有多余的结构死角，流体通过时流道顺畅，压力损失小，螺旋桨式的转子结构在低转速下即可提供稳定的流体压力输出，适配小流量高压力的流体输送需求，也可以通过调整转子的螺旋角参数适配不同流量压力特性的工况需求。
