航空机载冷却循环离心泵结构设计

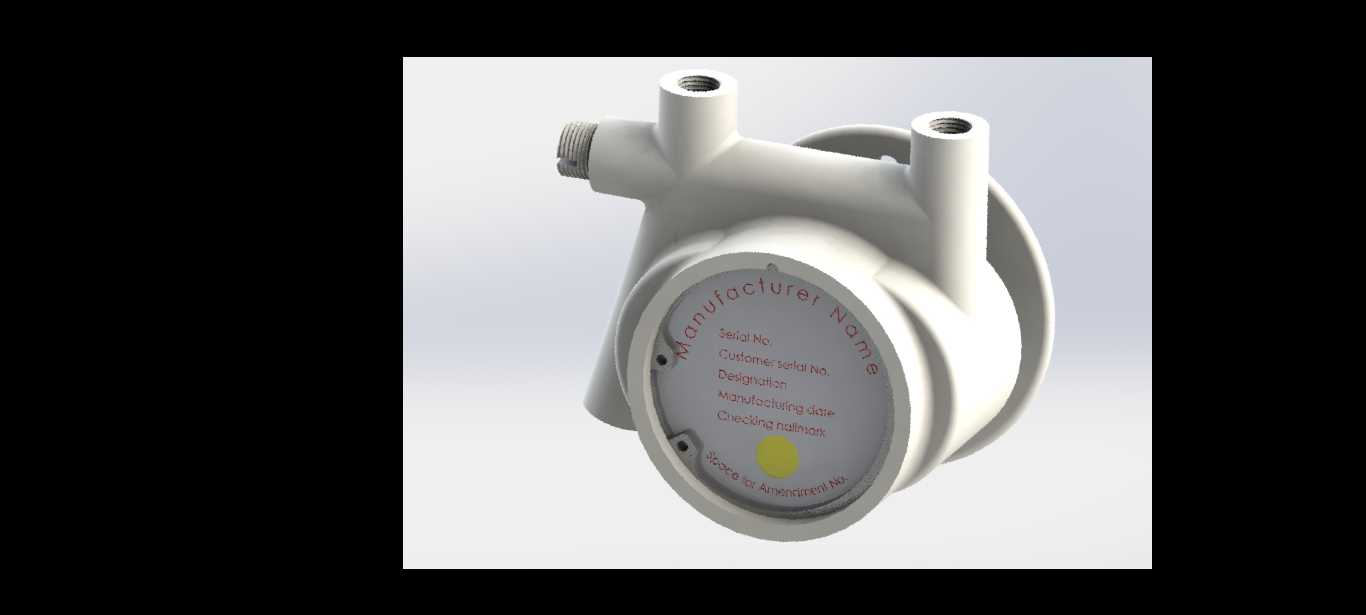

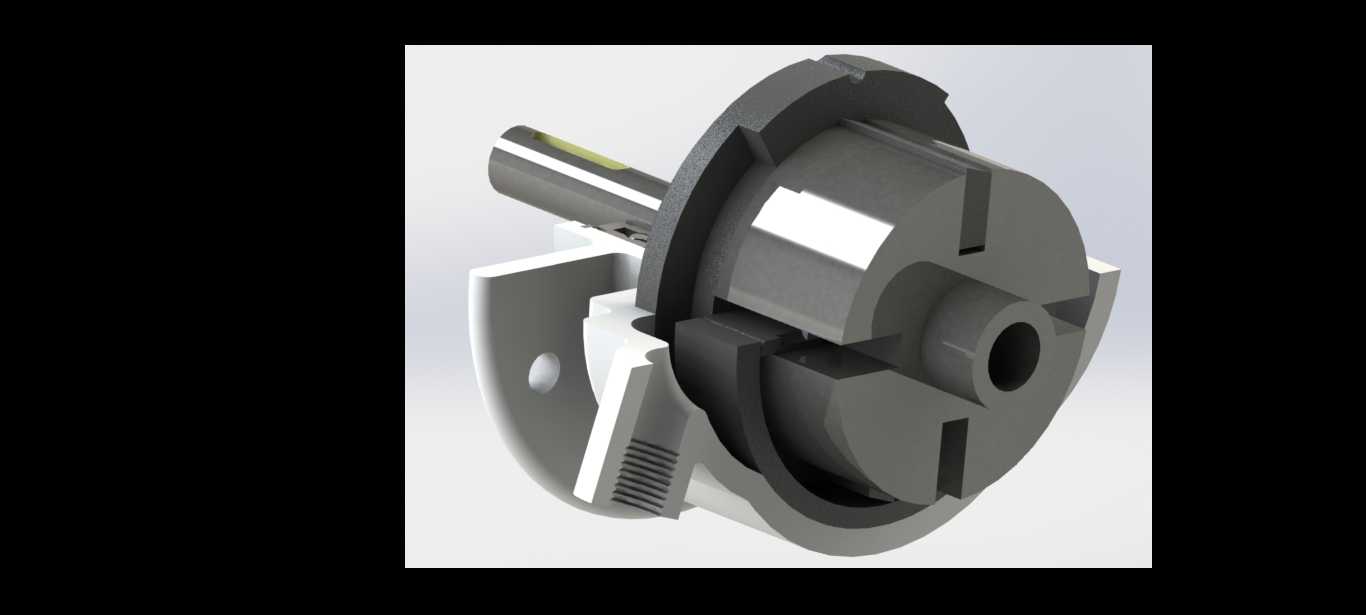

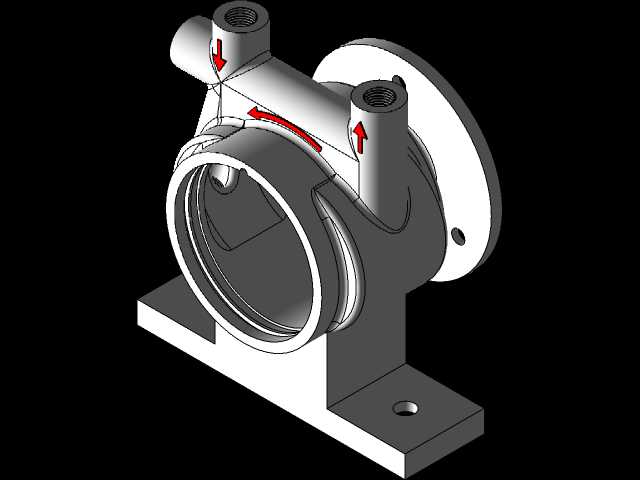

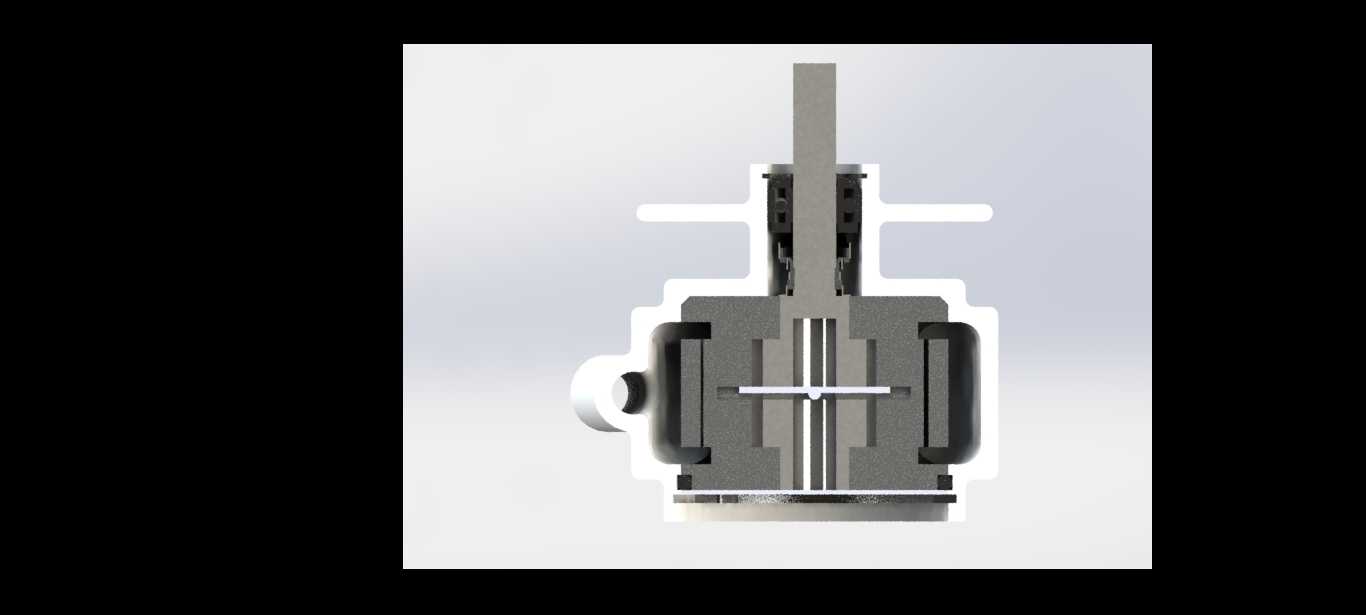

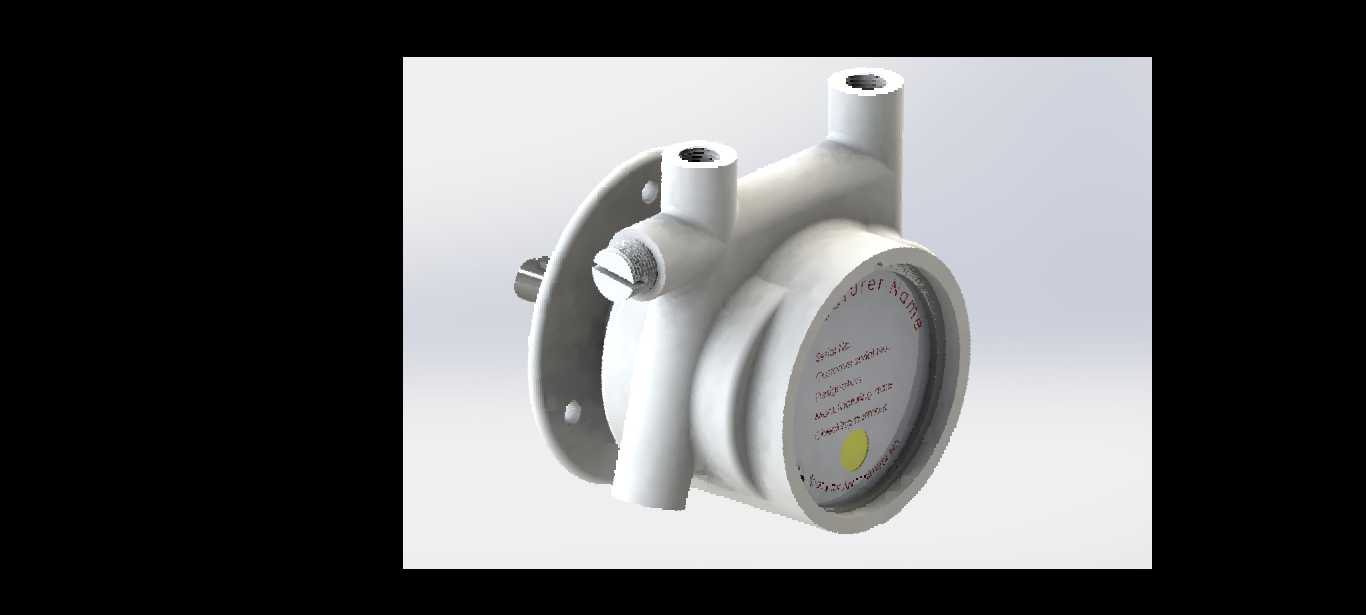

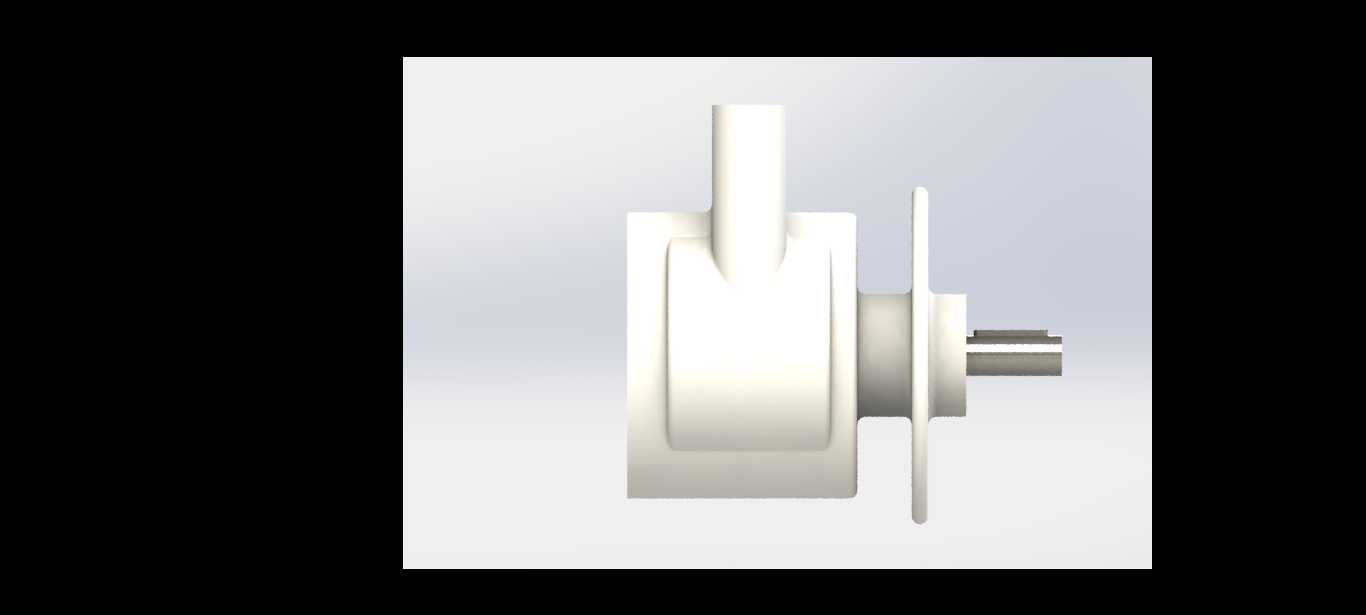

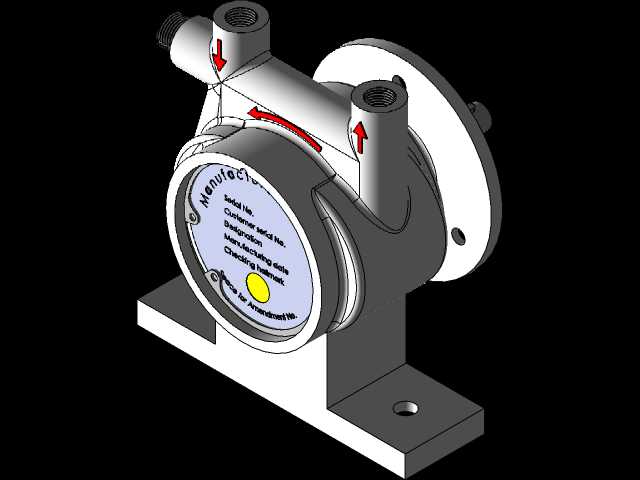

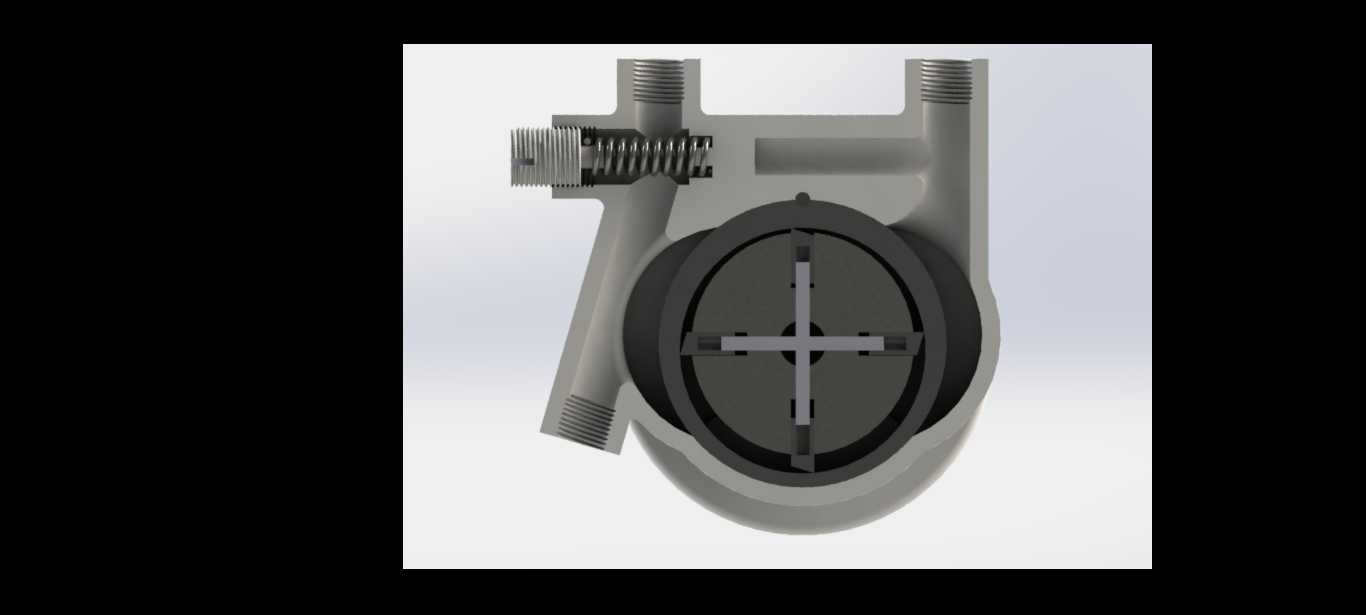

该款离心泵主要面向民用航空机载系统的冷却循环工况设计，适配客舱环控、电子设备散热回路的冷却液输送需求，可在高空低气压、宽温域的机载运行环境下稳定完成冷却液增压输送，为机载发热单元提供持续的冷却介质循环动力，避免航电设备、环控组件因温升超标出现性能衰减或故障。从结构设计逻辑来看，整体采用集成式铸铝壳体构型，将泵腔、安装法兰、进出液接口整合为单一铸件，减少分体装配带来的密封冗余点与额外重量，符合航空部件对重量控制、可靠性的严苛要求。进出液接口采用同径轴向布局，接口端面预留标准管接头安装位，安装法兰盘设置于电机侧，可直接与驱动电机端面对接定位，无需额外设计转接支架，能有效压缩机载安装空间占用，适配机载设备舱紧凑的布置边界。功能设计上，叶轮采用半平衡闭式结构，配合内置的阻塞流量保护结构，可在回路出现异常压差异动时自动限制输出流量，避免电机过载烧毁；泵体内部流道经过水力优化，在额定转速下可输出稳定的流量与压头，运行振动与噪声控制满足客舱区域的声学要求，不会对客舱乘坐舒适性造成干扰。密封结构采用无外露紧固件的全封闭设计，所有锁紧件均做锁止防松处理，适配航空场景下的持续振动工况，避免长期运行后出现紧固件松脱、密封失效漏液的问题。设计阶段充分考虑了机载供电的兼容性，驱动单元可适配常规机载直流供电电压，无需额外配置调压模块即可直接接入机载供电网络；自启动结构设计可在通电后快速建立输出压力，响应速度满足冷却系统的快速启动要求。整体过流部件兼容水基乙二醇类冷却介质，可在-20至120摄氏度的介质温度区间内稳定运行，承压能力满足机载冷却回路的压力波动要求，核心运动部件的设计寿命匹配机载设备的大修间隔，减少航线维护的拆换频次。
