横流式水轮机转轮过流结构三维设计

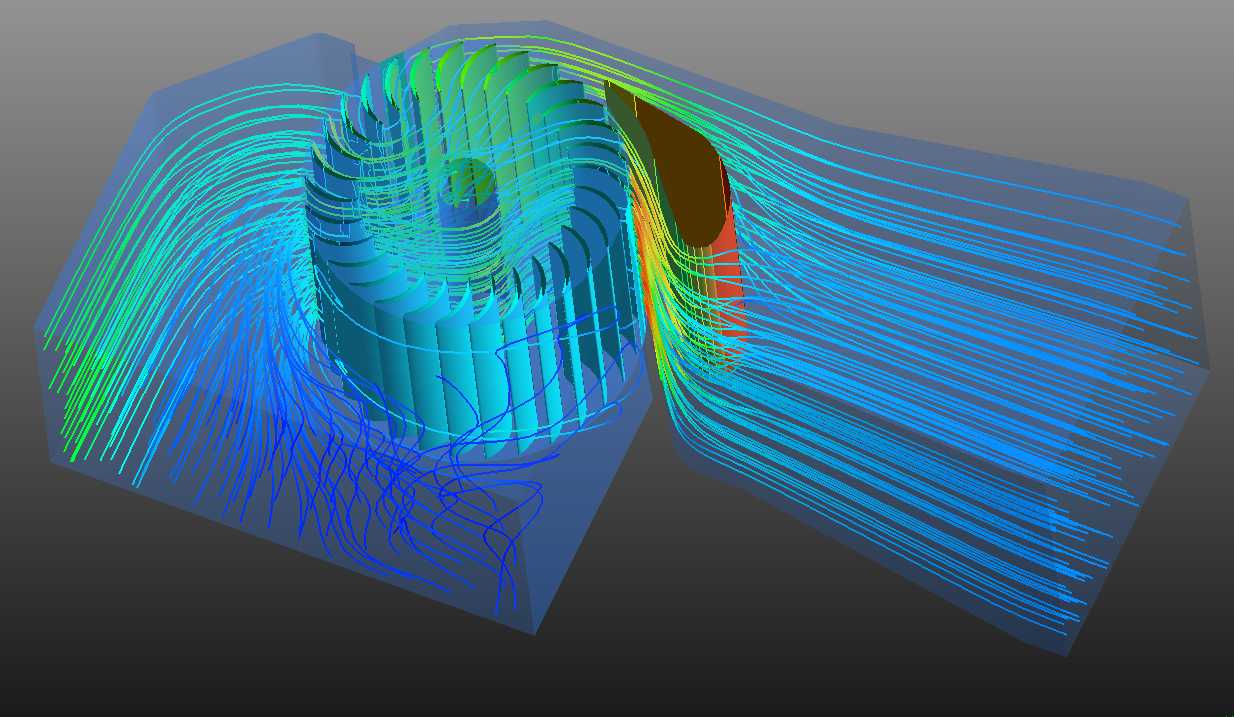

在小型径流式水电开发、山区微水电站点建设、工业余压能量回收场景中，横流式水轮机是适配低水头、小流量工况的核心能量转换设备，其结构设计直接决定水能利用效率与运行稳定性。该三维结构完整还原了横流式水轮机的核心过流与转动组件，包含转轮叶片组、进水导叶段、蜗壳流道、出水扩散段等关键部分，建模过程中严格遵循水力机械流道设计准则，对叶片进出口安放角、叶栅稠密度、转轮室间隙等参数做了工程化还原，可直接用于流场仿真验证、结构受力校核以及后续加工图纸的输出参考。从实际安装适配角度看，该结构的进水端采用矩形截面法兰接口，可直接对接压力输水管道，出水端为渐扩式流道设计，能够降低出口流速动能损失，提升整体水能利用率；转轮采用双圆盘支撑的叶片排布结构，叶片沿圆周方向均匀布置，水流两次穿过叶栅完成能量交换，这种结构特性让设备在负荷波动较大的工况下仍能保持稳定的输出效率，尤其适合流量季节性变化明显的山区小型水电站使用。设计过程中重点考虑了过流表面的顺滑过渡，所有流道转折处均做了圆角修型处理，避免局部涡流造成的能量损失与空蚀风险，转轮叶片采用等厚圆弧型线，加工难度低，适合小型加工厂采用普通钢板弯制焊接成型，大幅降低设备制造成本。从安装边界来看，该结构的轴向尺寸紧凑，转轮室与基础支架的连接位置预留了标准螺栓孔位，可适配不同角度的进出水管道布置，无需额外做复杂的基础改造；导叶调节机构的预留安装位与转轮保持精准同轴度，后续可根据实际运行水头调整导叶开度，实现不同工况下的最优进水角度匹配。在实际工程应用中，这类横流式水轮机还可用于供水系统余压回收、小型溪流发电、农田灌溉跌水能量利用等场景，其结构简单、维护便捷的特性，让设备后期运维成本远低于同功率等级的混流式或轴流式水轮机。建模时对转动部件与固定部件的间隙做了精准控制，既保证转动过程无剐蹭风险，又能减少间隙漏水造成的容积损失，流道部分的实体结构可直接导入CFD软件做全流场数值模拟，验证不同工况下的流速分布、压力变化以及转轮扭矩输出特性，为后续的结构优化与性能提升提供可靠的三维模型基础。
