家用3D打印UFM超滤膜净水装置结构设计

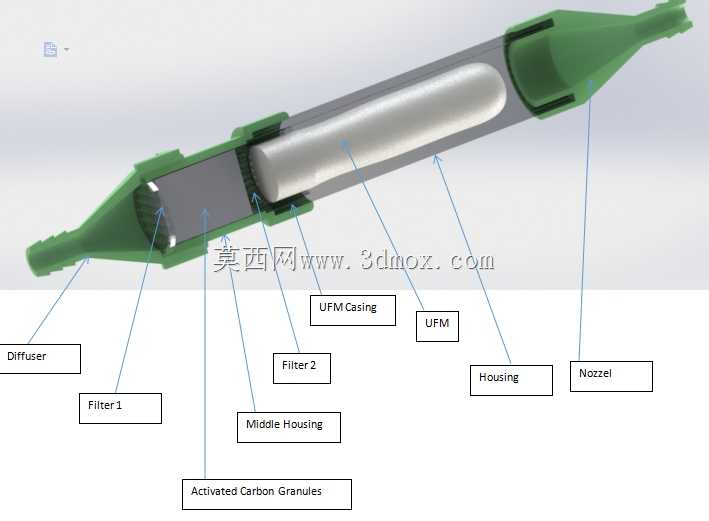

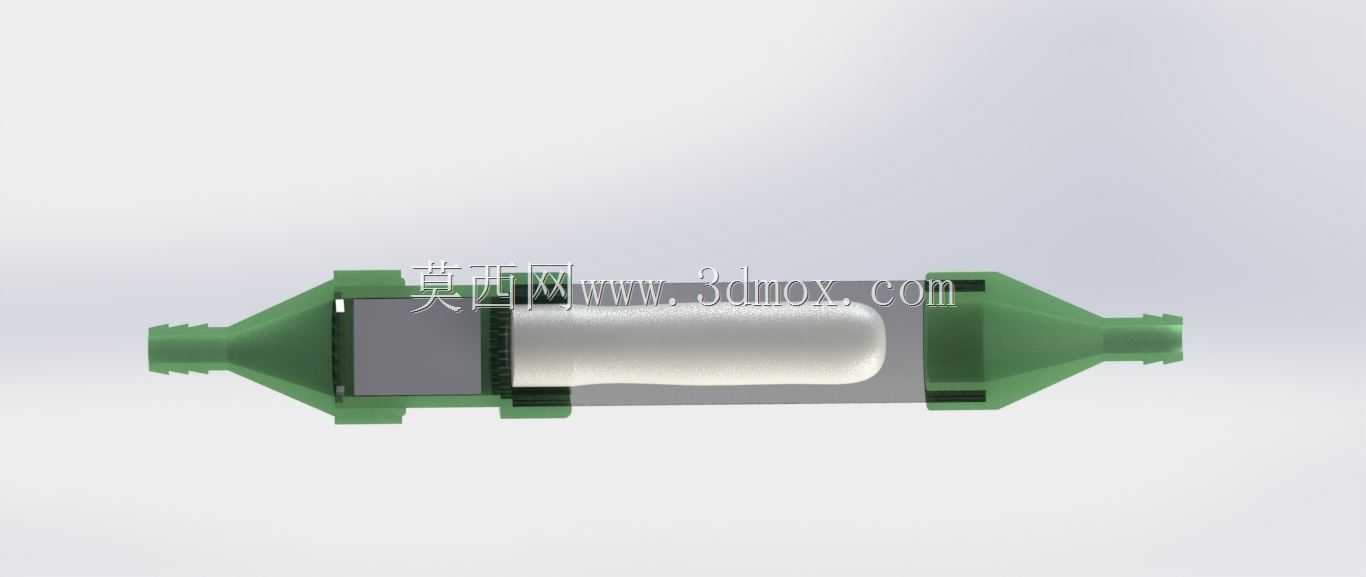

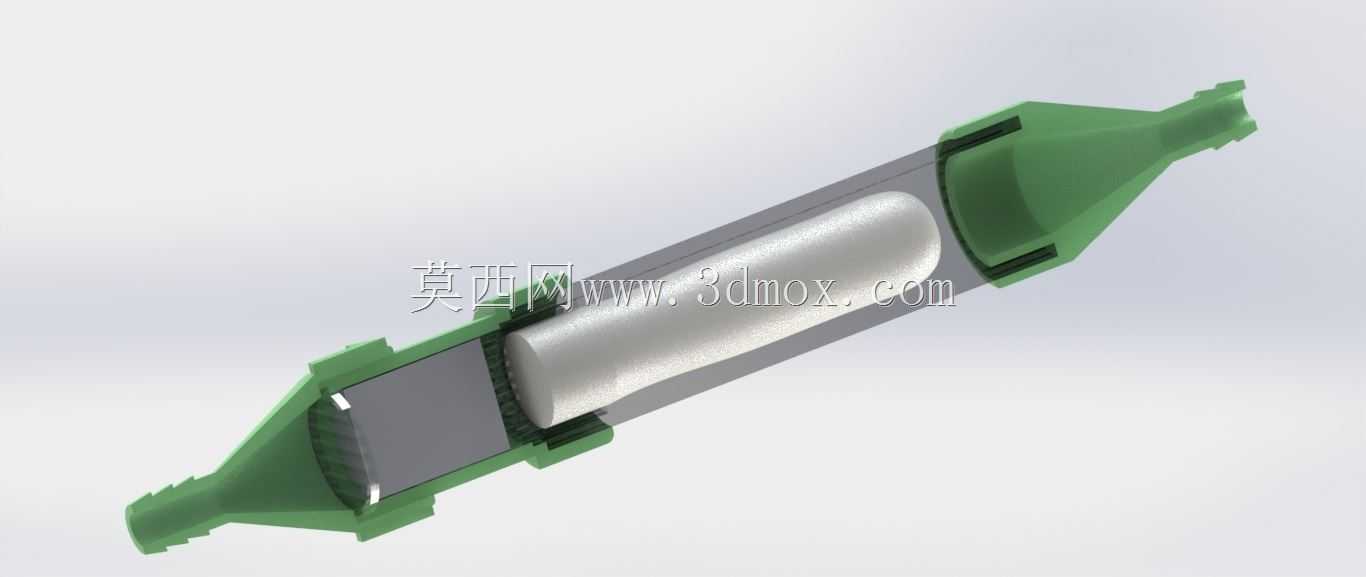

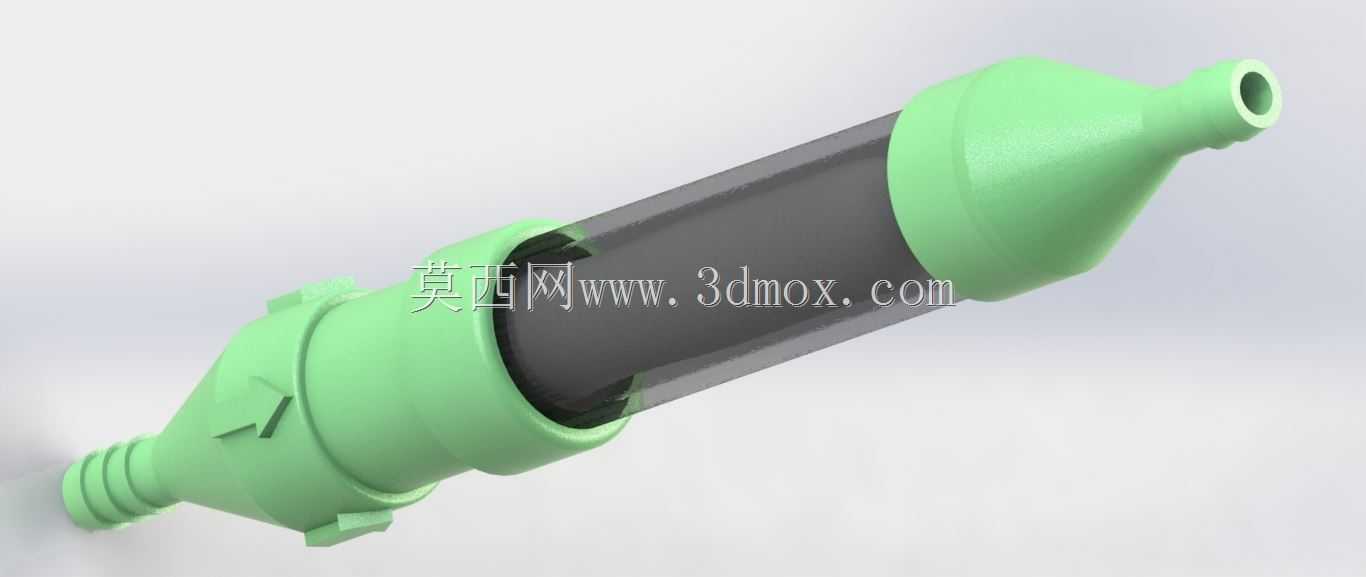

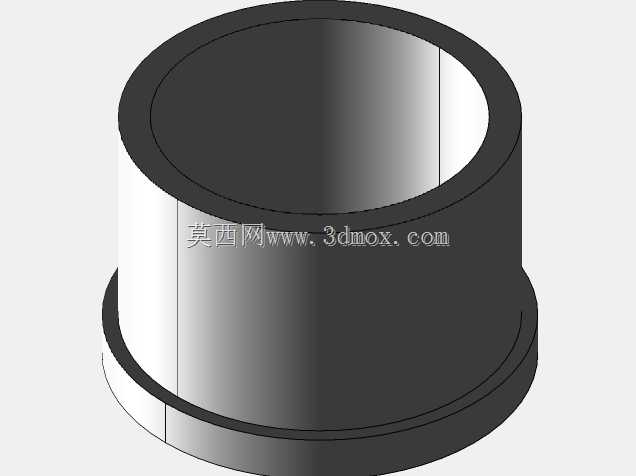

　　这款净水装置的设计初衷是面向家庭临时用水、户外作业应急供水、小型流动场景直饮供水的需求，无需复杂的管路改造，可直接对接常规家用水龙头接口，适配多数民用出水终端的安装尺寸，解决传统净水设备安装繁琐、无法便携移动的痛点。整套装置采用8个拓扑优化的独立部件拼接组成，分别为扩散器、第一级网滤组件、下壳体（内置活性炭颗粒填充腔）、第二级网滤组件、UFM膜壳体（封装超滤膜滤芯）、主壳体、喷嘴，所有承压结构部件均采用ABS+PC材质打印成型，兼顾结构强度与食品接触安全性，仅超滤膜与活性炭填充料为外购标准滤材，大幅降低自制与替换成本。

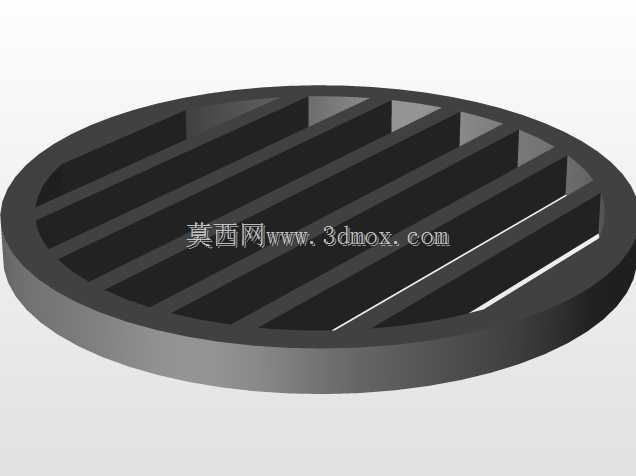

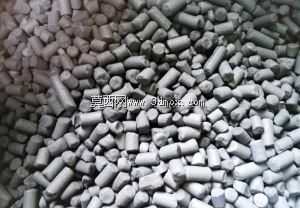

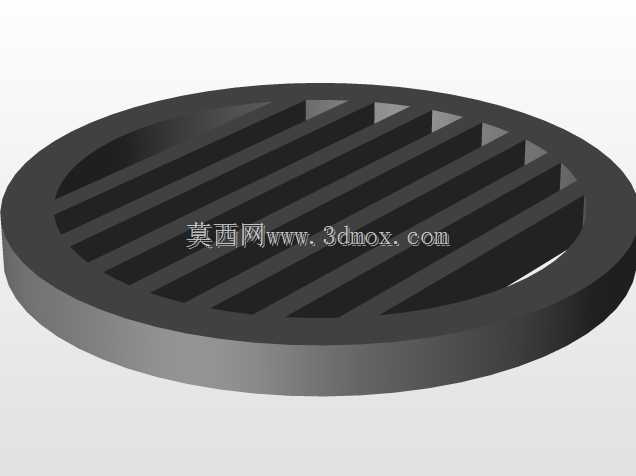

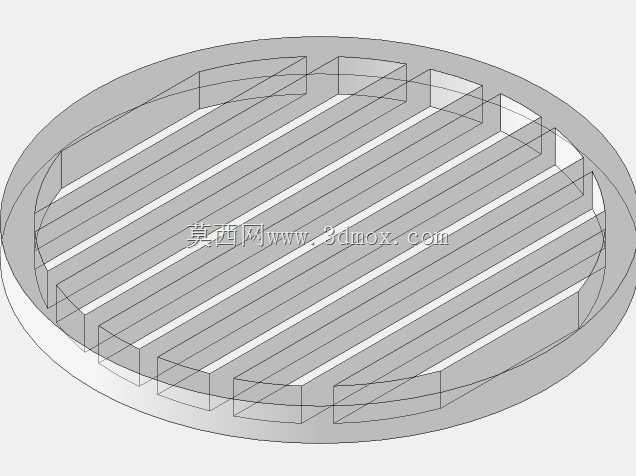

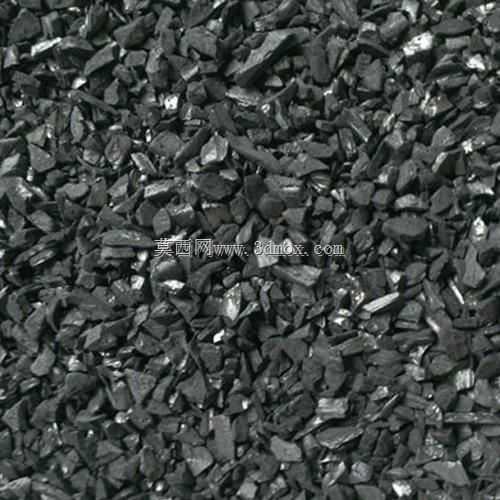

　　从功能逻辑上看，水流从进水端进入后首先经过扩散器匀流，避免高压水流直接冲击滤材造成局部损耗过快，随后经过第一级网滤拦截大颗粒泥沙、铁锈等悬浮杂质，之后进入下壳体的活性炭腔，通过活性炭颗粒的吸附作用去除余氯、异色异味、部分有机污染物，根据滤材选型的吸附参数，该腔室可针对数十种常见有机污染物实现有效截留，再经过第二级网滤拦截可能泄漏的活性炭碎末，之后进入UFM超滤膜腔，通过超滤膜的筛分作用截留胶体、细菌、原生动物包囊等微生物类污染物，最终经过喷嘴端流出可直接饮用的净化水，整套过滤流程无额外化学添加，不依赖电力驱动，完全依靠管网自身水压完成过滤。

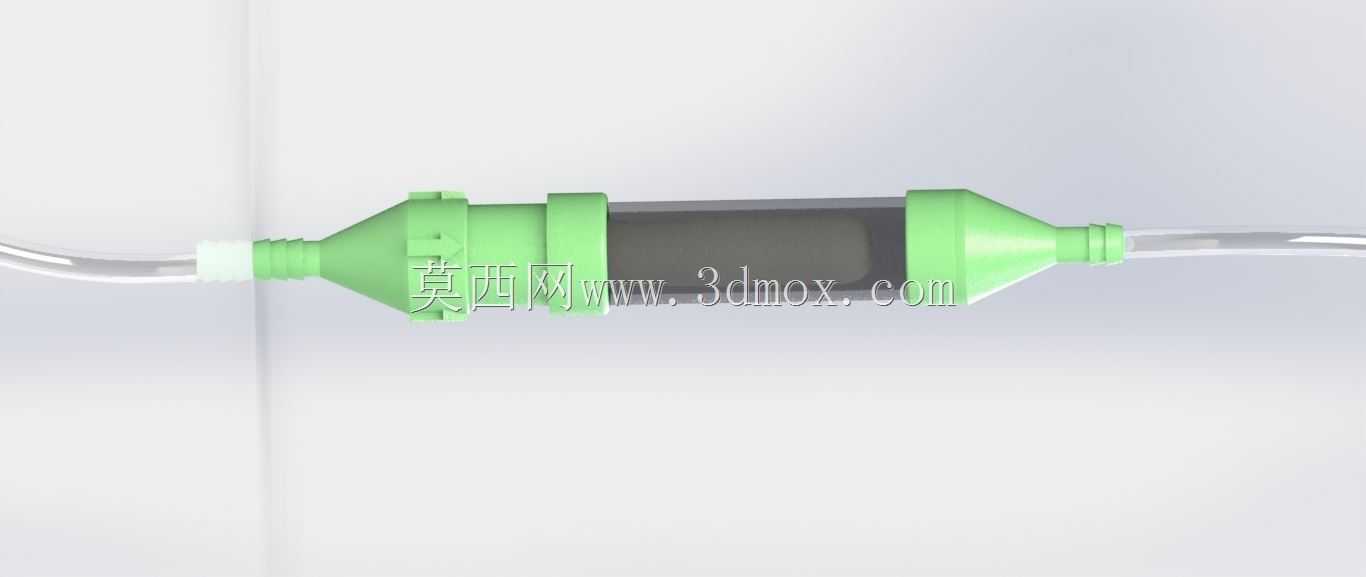

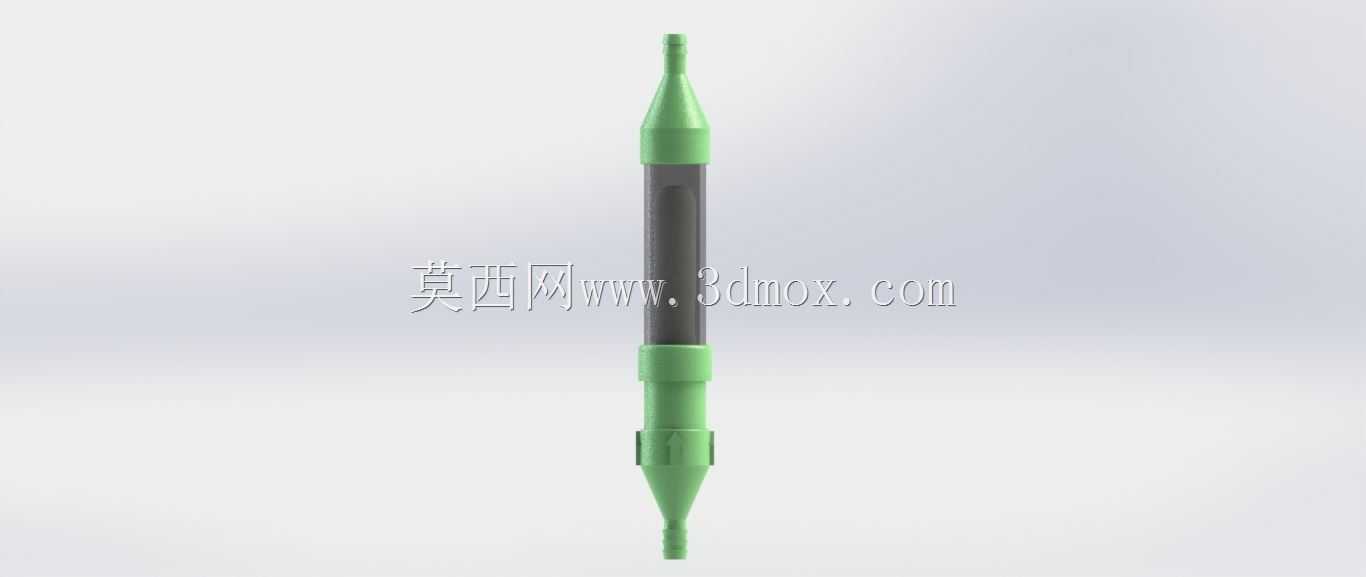

　　设计过程中充分考虑了家用场景的使用边界，装置整体长度控制在262毫米，最大外径39毫米，进出水接口通径7毫米，在常规市政管网水压下可实现每分钟11升的无堵塞出水流量，完全满足日常洗菜、直饮、洗漱的用水流量需求。整体重量仅为2盎司左右，空机状态下便携性极强，可随意放置在背包、工具包中携带，适合户外露营、装修临时用水、租房临时使用等场景。结构上采用快拆式拼接设计，无需专用工具即可手动拧开各段壳体，定期冲洗滤材、更换活性炭与超滤膜组件，拆开后所有腔室均可完全敞开干燥，避免长期密闭滋生霉菌，日常维护门槛极低。

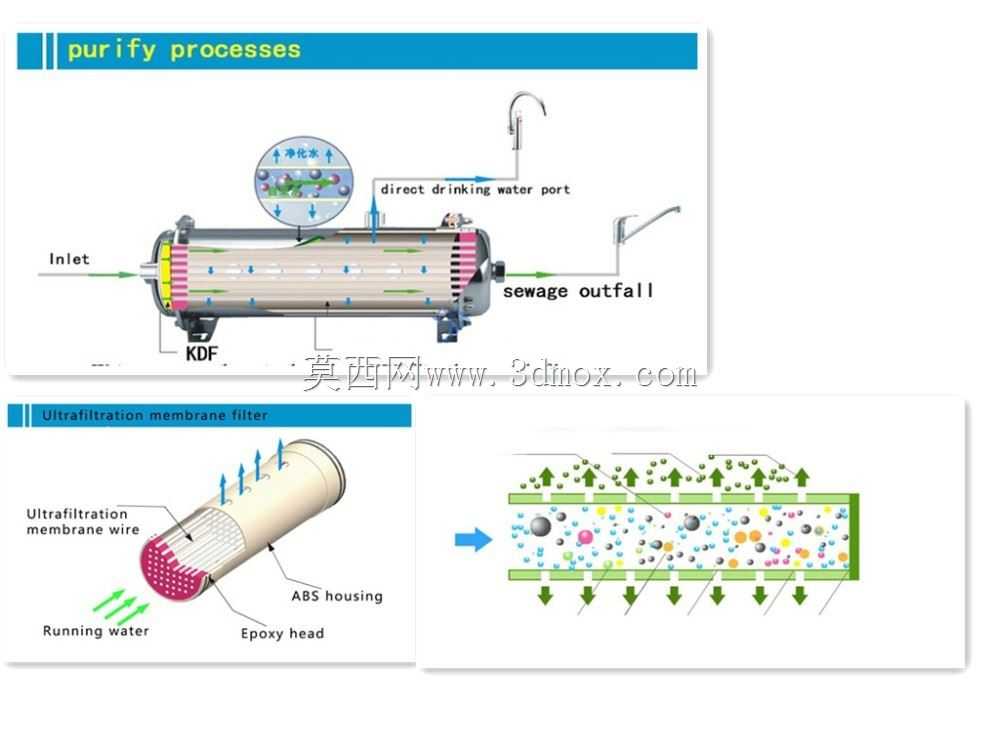

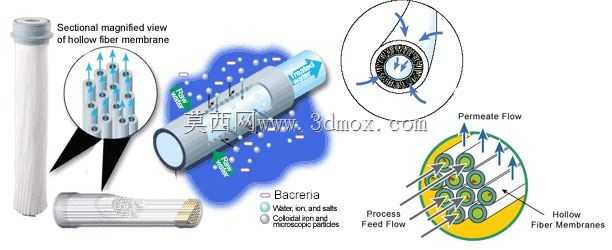

　　在过滤性能的匹配设计上，超滤膜选用0.02微米精度的常规UF膜丝，可实现99.999%以上的水性细菌截留率，对大肠杆菌等常见致病菌的去除对数级达到LOG6级别，同时可有效截留热源物质、减少化学消毒副产物的残留，对贾第虫、隐孢子虫等水传原生动物的去除率达到99.9%，过滤后的出水浊度可降至0.2微米以下，满足直饮水的浊度要求。活性炭填充腔的容积经过流道仿真优化，水流在腔体内的停留时间足够保证吸附效率，同时不会造成过大的水压损失，避免出水流量过小影响使用体验。进出水端的接口采用通用的外螺纹+卡扣复合设计，可适配常见的水龙头转接头、水管快插接口，无需额外定制连接件即可完成安装，喷嘴端采用渐缩式流道设计，出水集中不飞溅，可直接对接水杯接水，也可延伸连接软管进行输水。

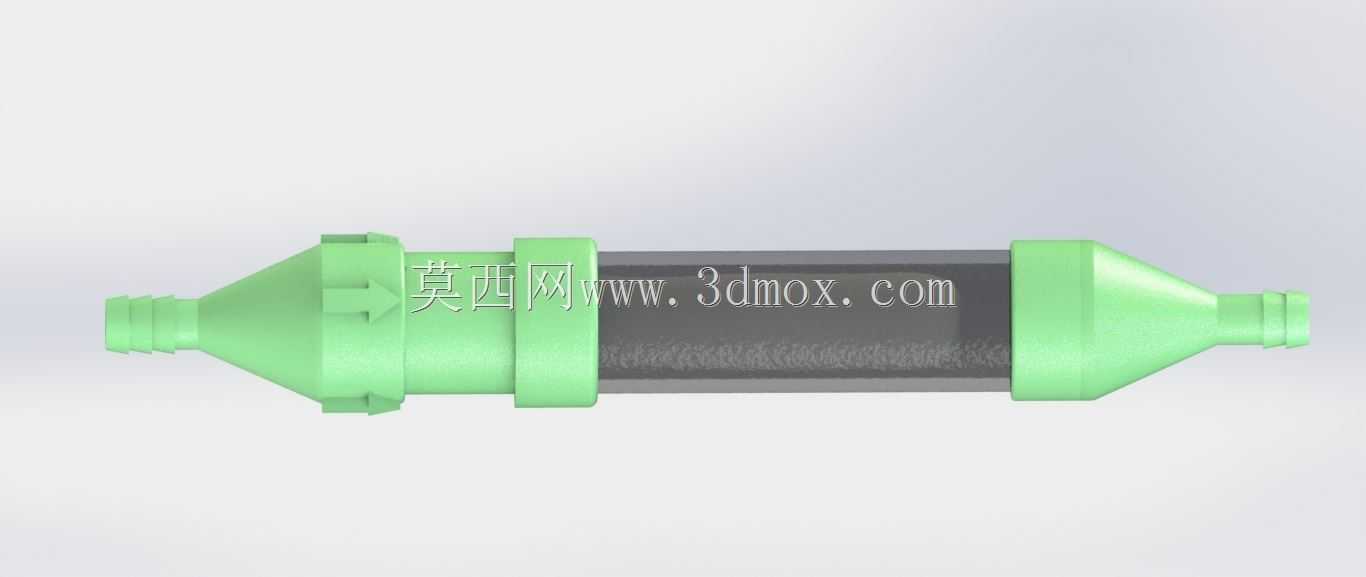

　　从建模细节上看，所有部件的拼接位置均设计了密封槽位，可搭配标准O型圈实现静密封，避免承压状态下漏水；壳体表面设计了防滑筋位，手动拆装时无需借助扳手即可施加足够的拧紧力矩；滤材限位位置设计了均匀的布水孔，保证水流均匀通过整个滤材截面，避免出现水流短路导致过滤效果下降的问题；整体外壳采用半透明与实色结合的设计，主壳体段为半透明材质，可直观观察内部滤材的污染状态，及时提醒用户进行冲洗或更换，两端端盖为实色结构，保证结构强度的同时降低打印材料成本。
