科幻概念定向射线武器外观结构设计

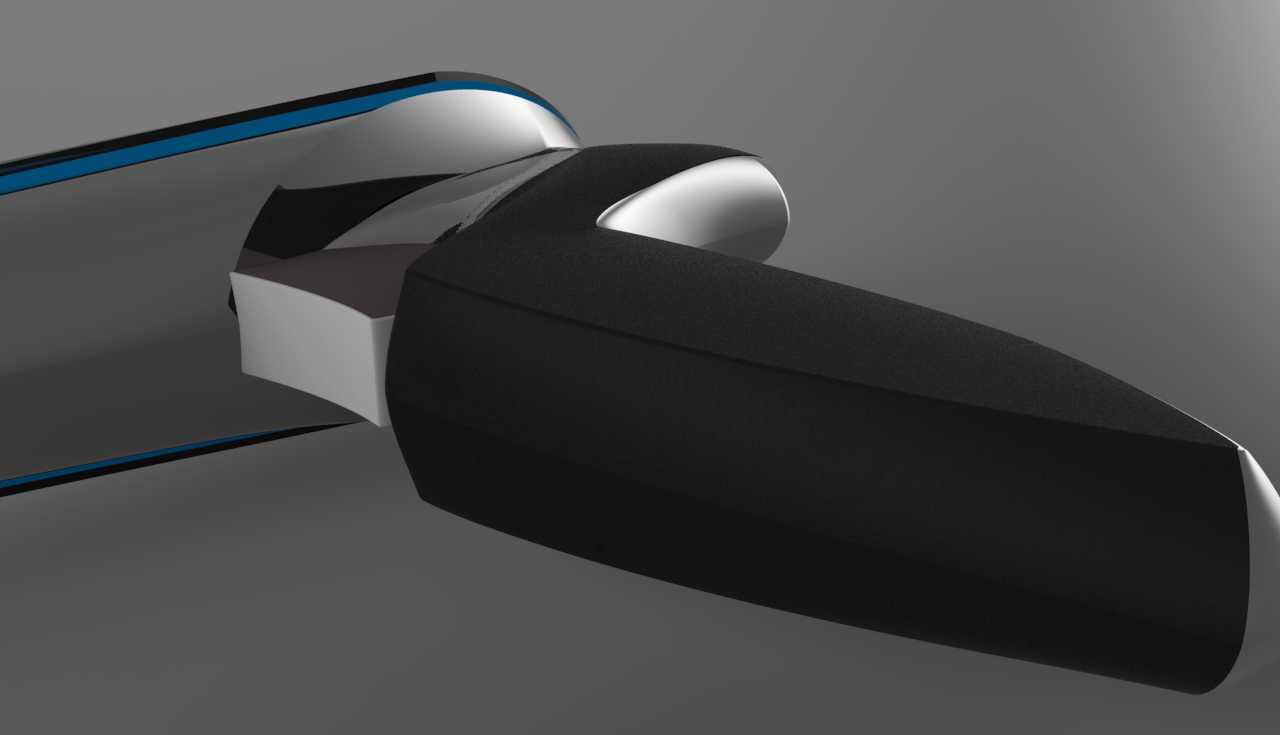

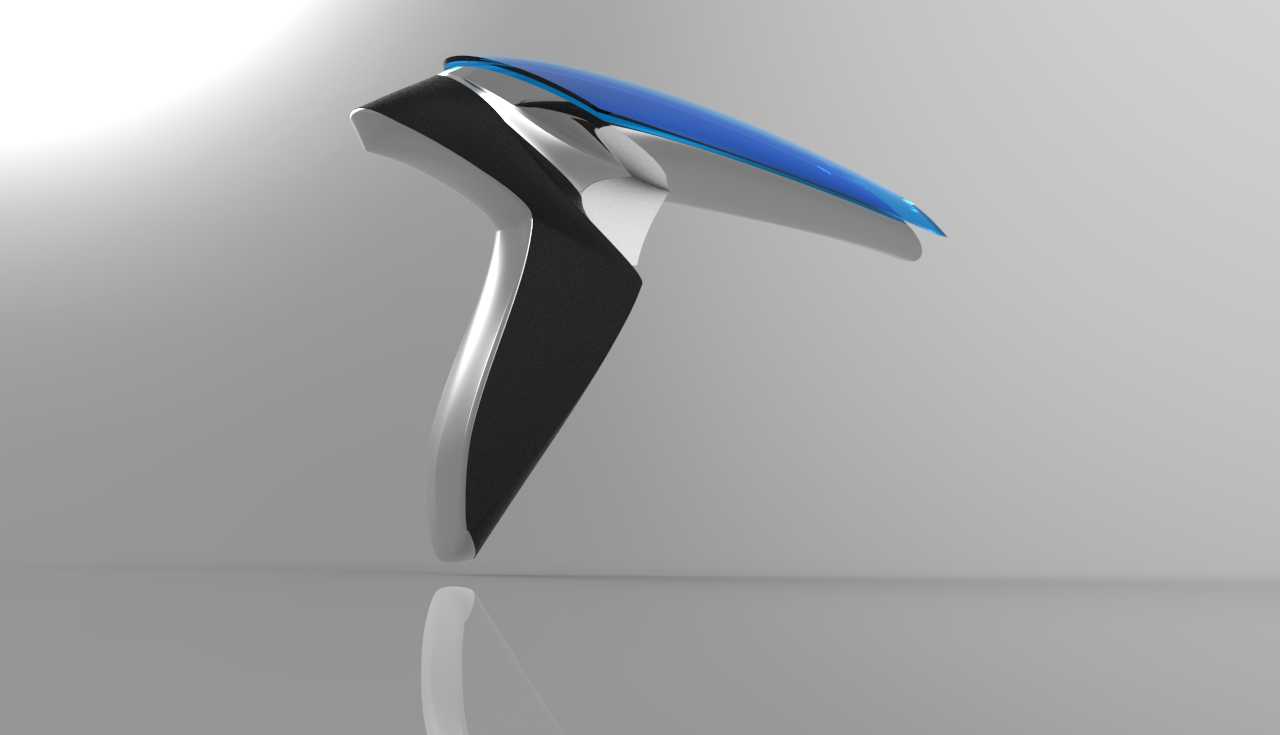

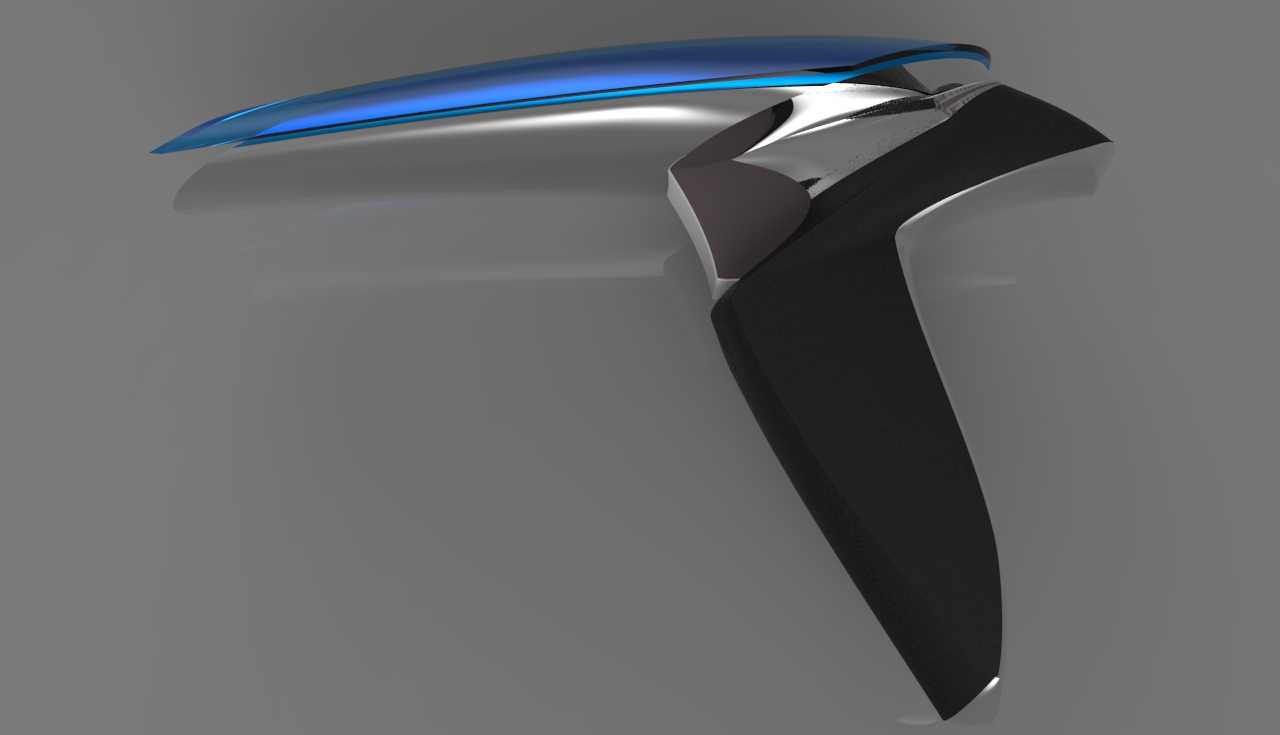

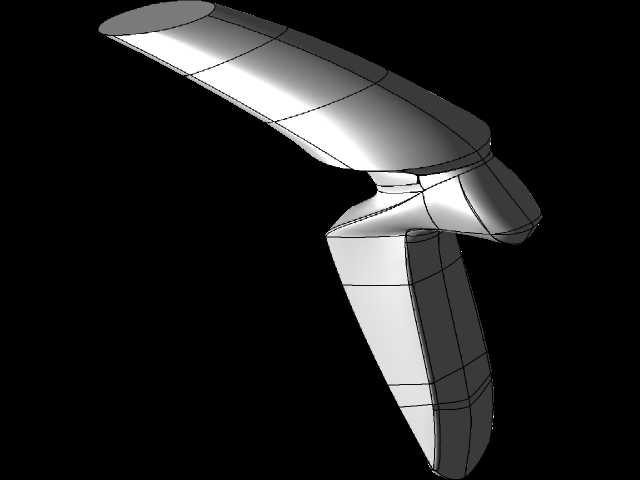

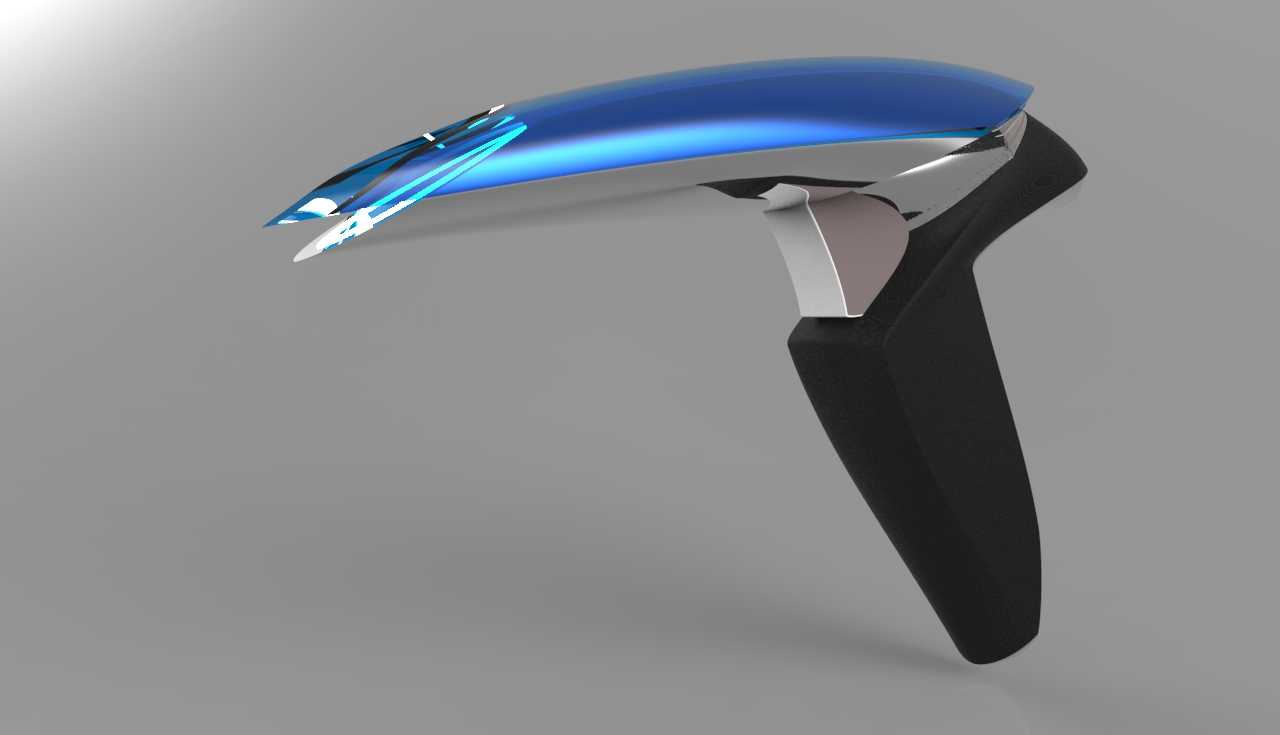

这款手持定向能概念装备的设计，最初是面向科幻影视道具制作、沉浸式互动游乐设备配套的定制化需求展开，在结构建模阶段优先考虑了手持握持的人机工程边界，整体握持区域的弧度贴合成年男性手掌自然弯曲形态，握把处的曲面过渡做了连续曲率处理，避免出现尖锐棱角导致的握持硌手问题，外轮廓最大宽度控制在72mm，纵向总高度168mm，横向延伸长度195mm，整体安装边界可以适配常规手持道具的内部走线空间，预留了12mm直径的内部空腔用于布置电池模块与触发线路。从功能特性层面看，该设计参考了定向能武器的核心逻辑，将能量发射端设置在前端弧形延伸结构的端部，发射端面做了内凹1.5mm的弧面处理，可适配后续加装发光模组、音效触发模块的安装需求，握把与发射主体的衔接处做了加强筋结构的隐藏式设计，外部看不到突兀的加强结构，保证外观流线完整性的同时，能承受日常道具使用过程中的磕碰、跌落载荷，结构强度满足游乐场景下高频次使用的要求。设计思路上没有照搬传统火药枪械的布局逻辑，而是弱化了传统枪械的枪管、弹匣等辨识度结构，采用流畅的一体化曲面造型，上盖部分使用亮面蓝色质感的分件设计，与主体的哑光黑、金属银分件形成视觉层次，分件位置都设置在曲面的自然分界线上，后续做实物手板或者3D打印制作时，不需要额外做复杂的分模处理，拼接缝隙可以自然隐藏在造型转折处。实际应用场景中，该结构既可以作为影视拍摄的实体道具使用，也可以拆解后作为3D打印爱好者的拼装练习模型，还能为科幻题材游戏的武器建模提供曲面结构参考，建模过程中所有曲面都做了G2连续处理，导入不同三维软件时不会出现破面、法线翻转的问题，各分件的壁厚统一设置为2mm，满足3D打印、注塑小批量试制的工艺要求，握把底部预留了标准的挂绳孔安装位，可适配常规的道具挂绳、快拔套结构，不需要额外做二次结构修改。
