带轴旋转式纳萨鲁采样疏浚作业装置

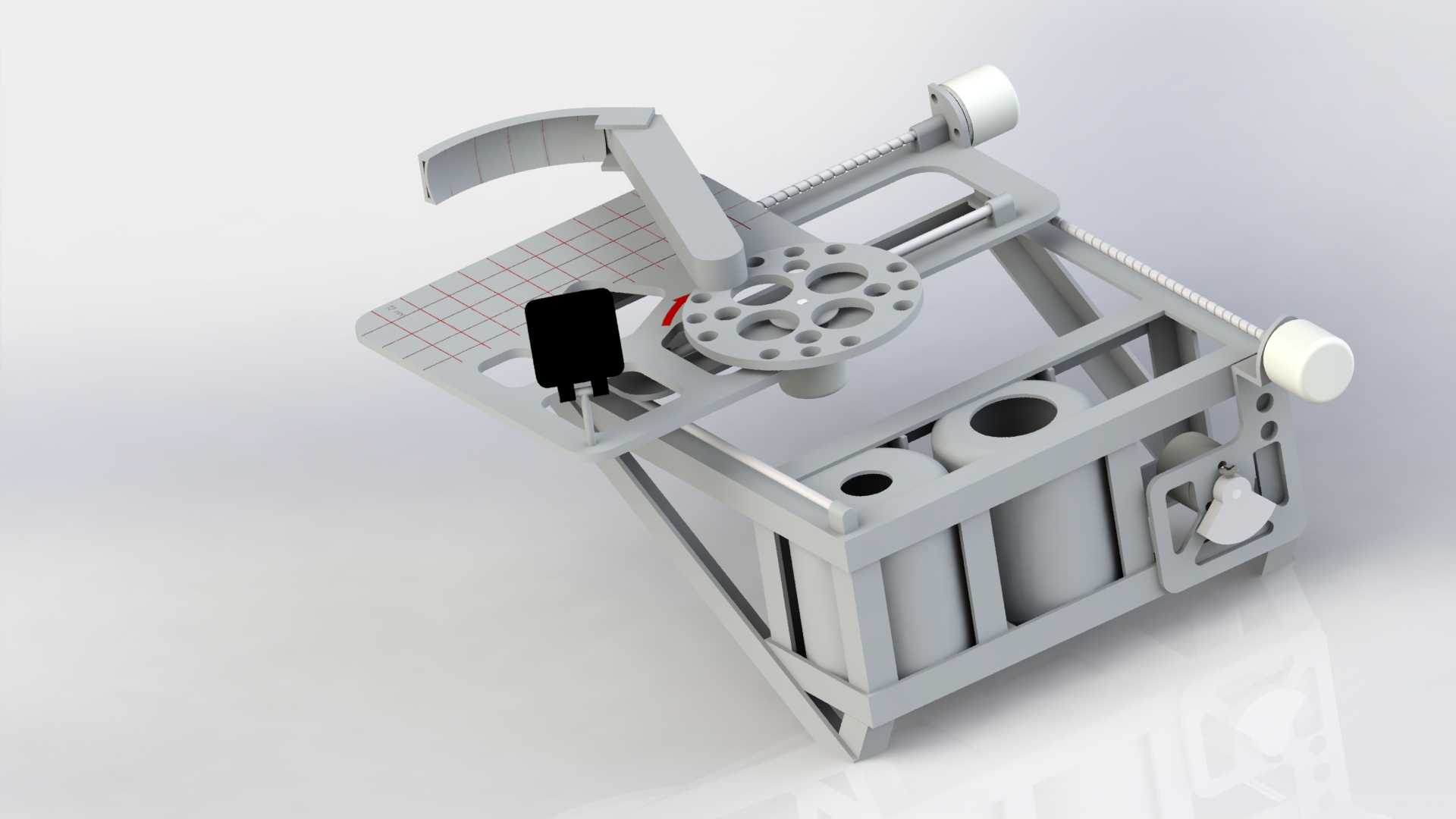

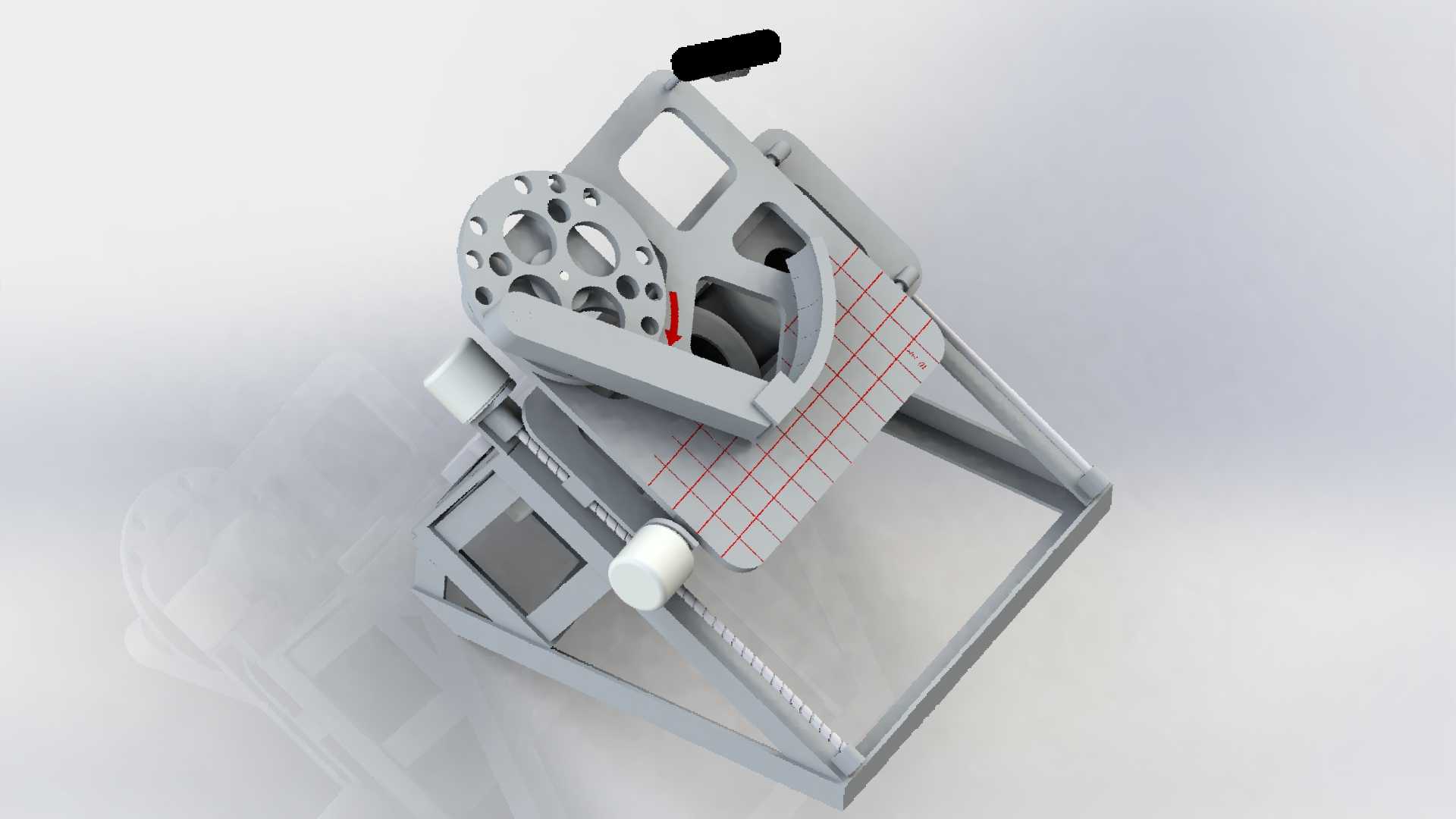

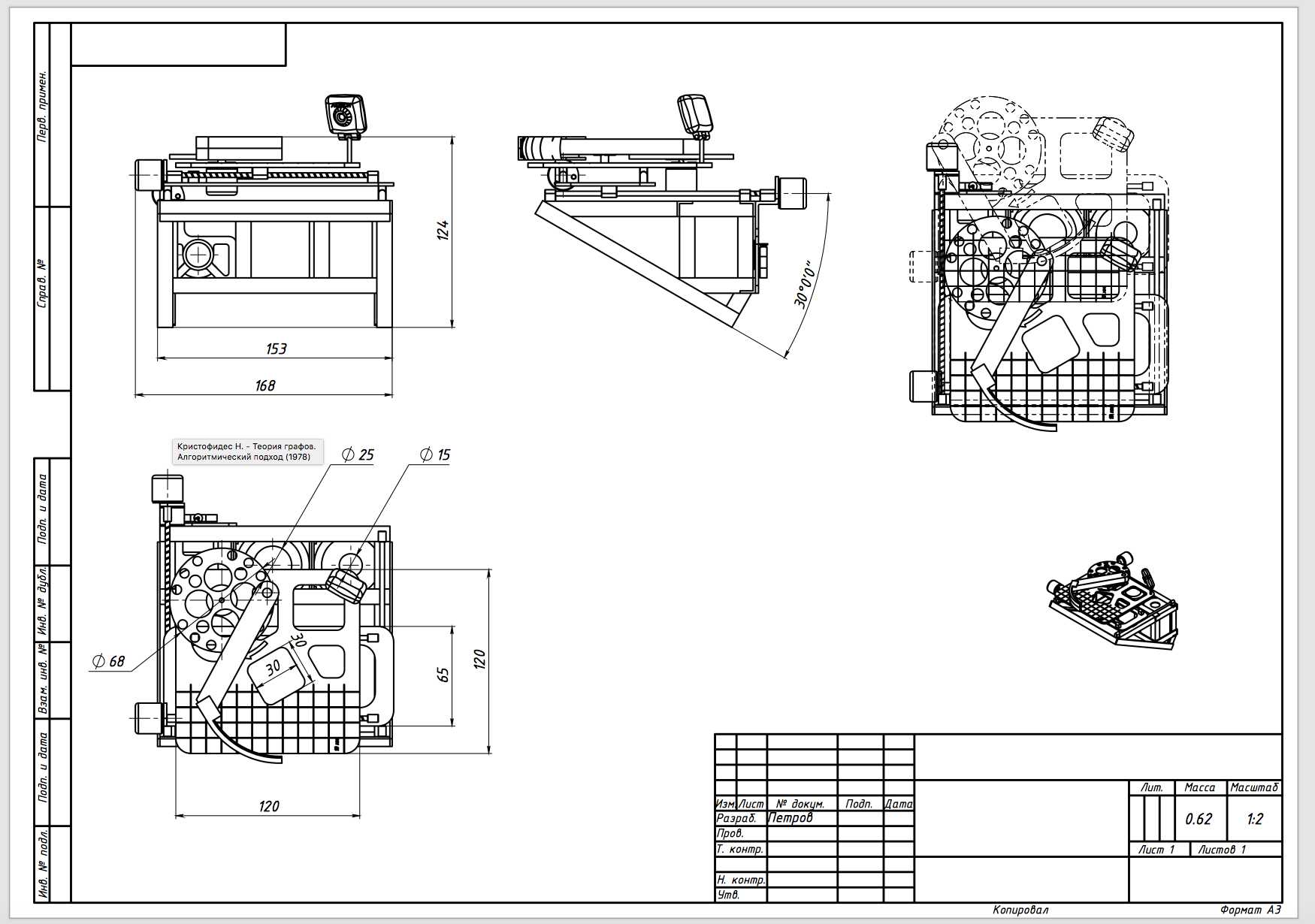

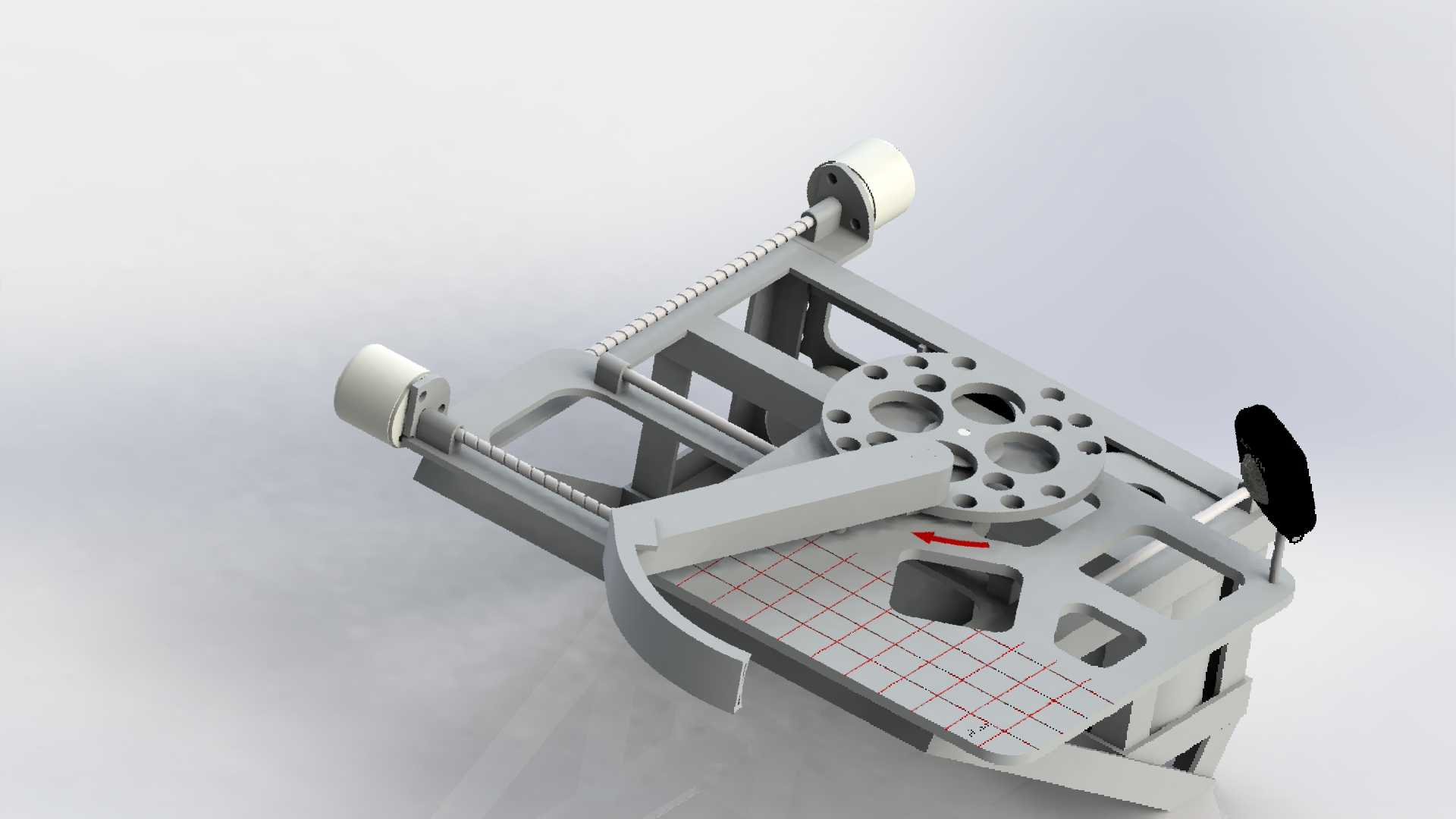

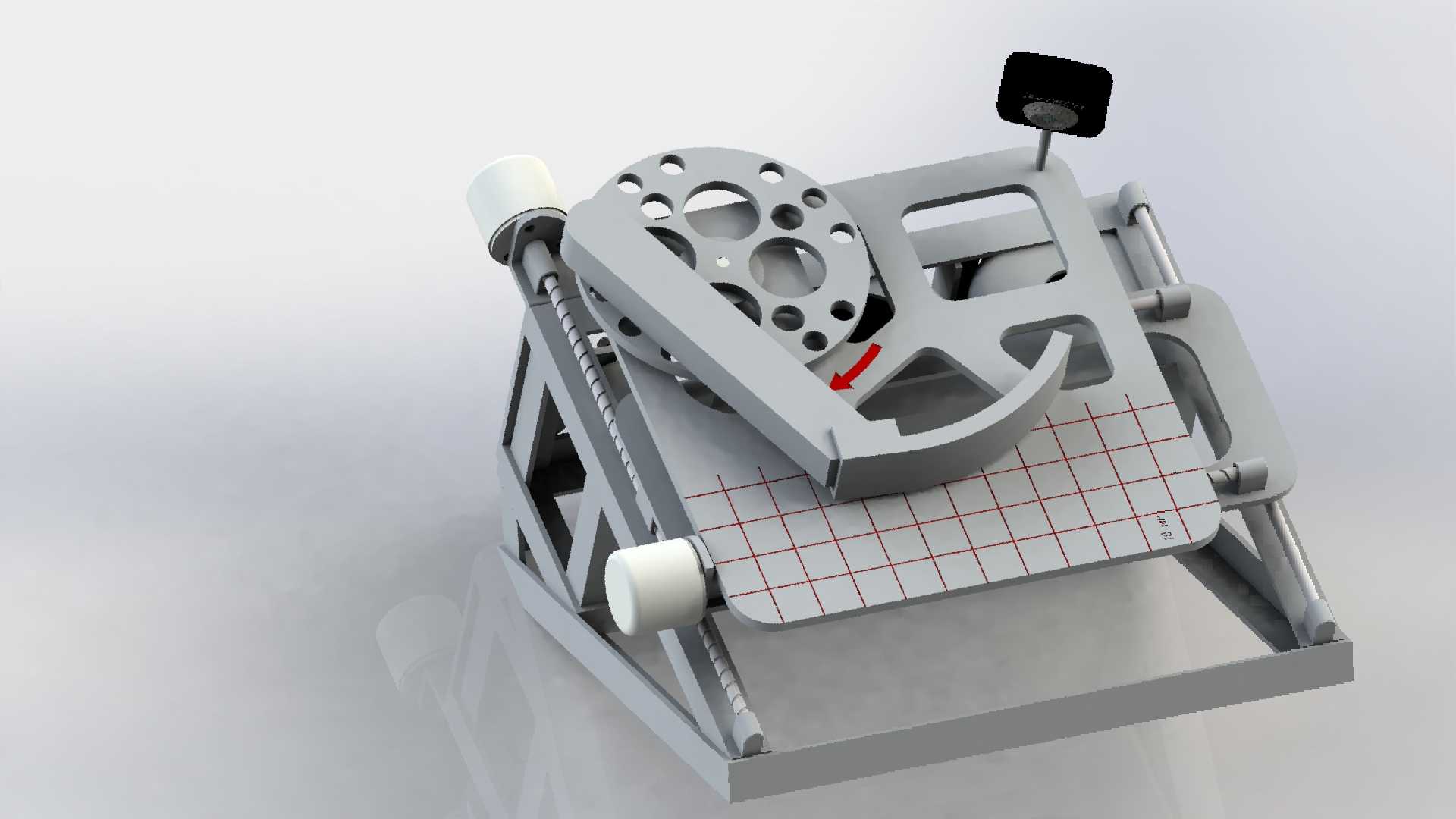

这套带轴旋转结构的采样作业装置，主要适配内河航道、小型湖泊的浅表层底泥疏浚前采样作业场景，也可用于环保领域的水体沉积物原位采样工序，能在不破坏底泥分层结构的前提下完成定量样本采集，为后续疏浚作业的土方量测算、污染物分布评估提供可靠的实物依据。装置整体采用框架式承载结构，底部为三角桁架式支撑底座，可直接固定在作业船的甲板安装位上，安装边界预留了标准的螺栓连接孔位，适配多数小型作业船的甲板安装尺寸，无需额外改造船体结构即可完成部署。核心采样执行端采用带网格刻度的采样承载台，台面的红色网格线可直接辅助操作人员判断采样样本的铺展范围与厚度，省去现场额外测量的工序；上方的多孔转盘式旋转驱动结构，通过侧边的传动螺杆与两端的轴座连接，可实现X、Y两个方向的角度旋转调整，能根据水下采样点的实际地形调整采样头的切入角度，避免因水底坡度导致的采样量不足、样本分层混乱问题。装置侧边的白色轴套部件为旋转阻尼调节端，可根据作业时的水流速度调整旋转阻尼大小，防止水流冲击导致采样头偏移预设采样点位；上方的小型黑色部件为采样对位标识，可配合船上的定位装置快速对准采样点位，缩短单次采样的对位时间。设计过程中特意将传动螺杆做了外露式处理，方便作业人员在现场快速清理螺杆上缠绕的水草、杂物，避免卡滞故障；框架结构的镂空设计既减轻了整体自重，也能减少装置在船上安装时的风阻，提升高流速水域作业时的稳定性。采样头的弧形切入结构经过角度优化，切入底泥时的阻力更小，可在不扰动周边底泥的情况下完成样本切取，配合承载台的网格刻度，能快速完成样本的定量分切，满足不同检测项目的样本量需求。整套装置的旋转轴部位都做了密封防护处理，可适应水上高湿度的作业环境，减少日常维护的频次。
