立式螺旋振动输送钻孔设备结构设计

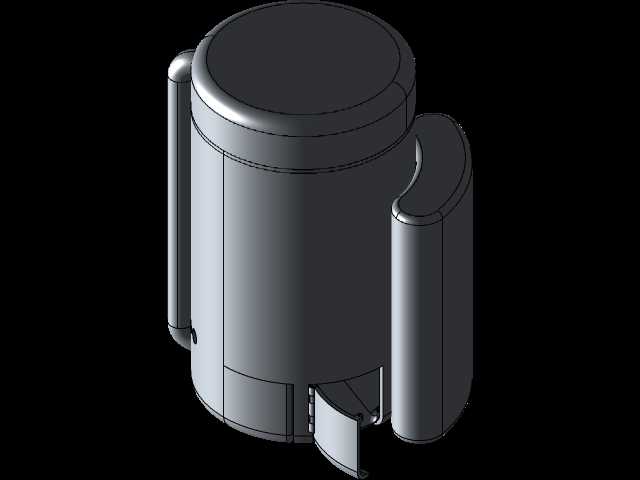

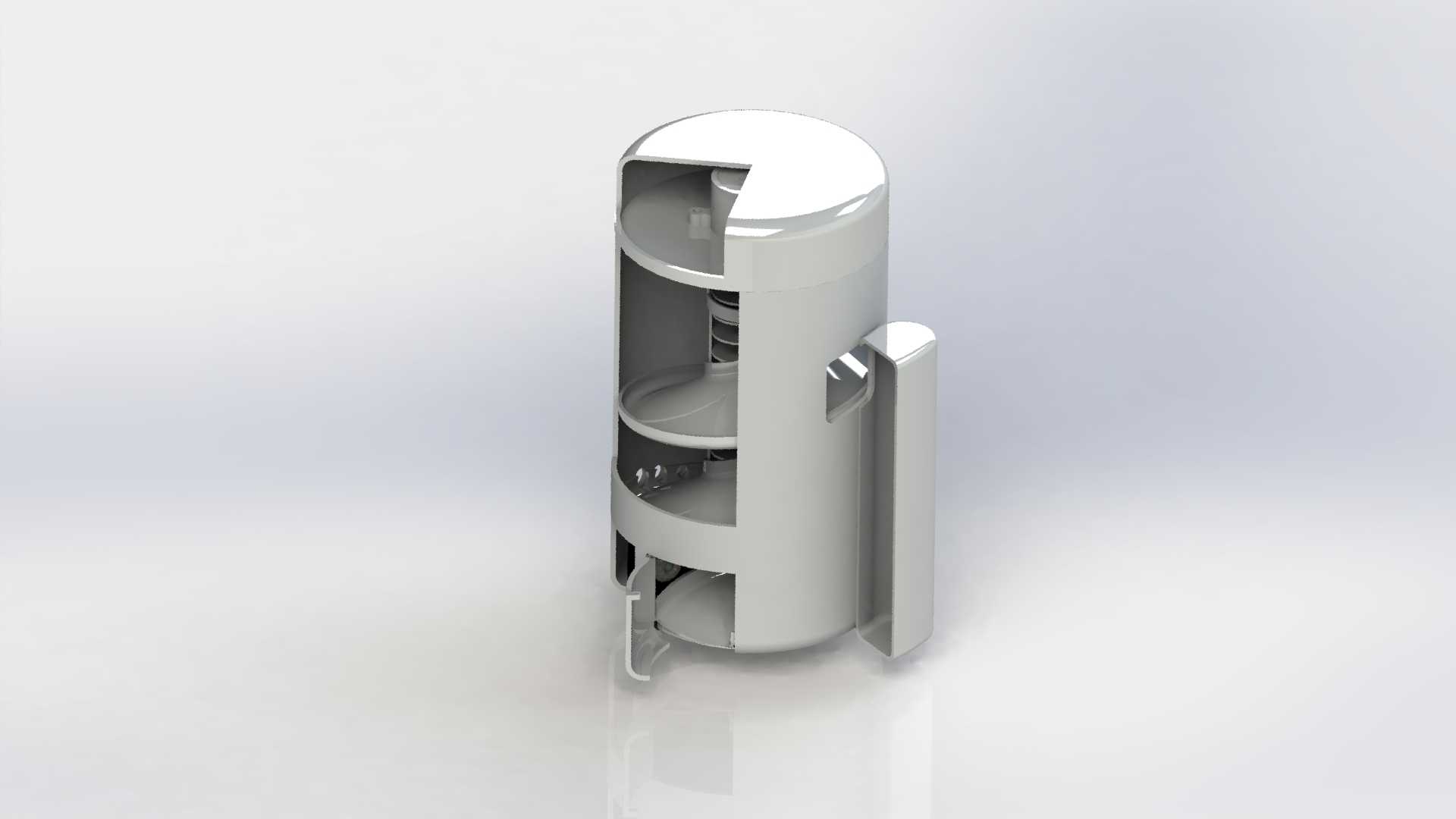

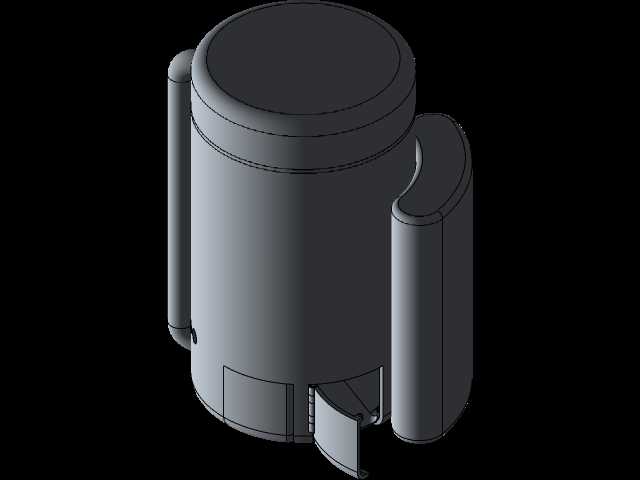

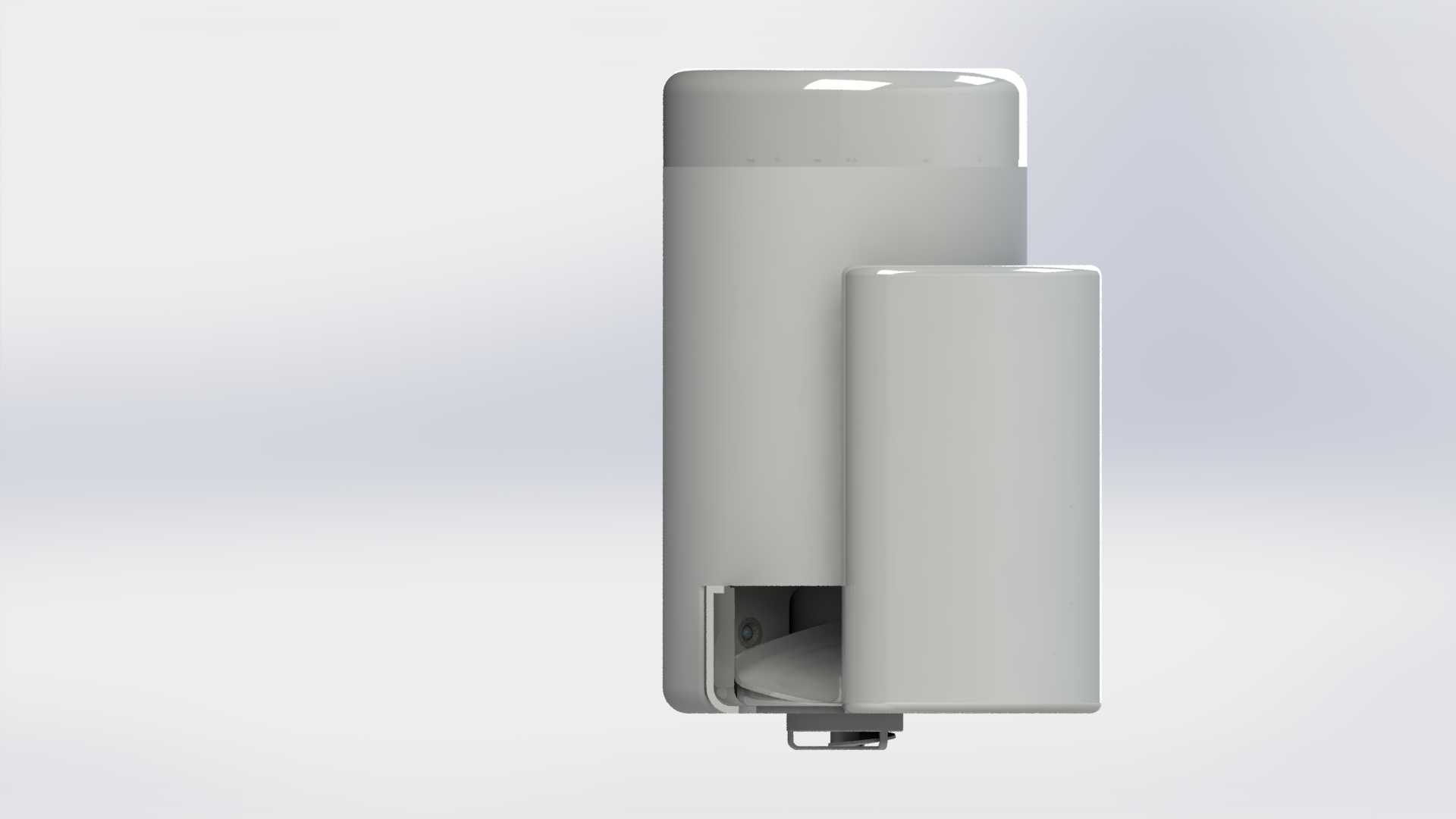

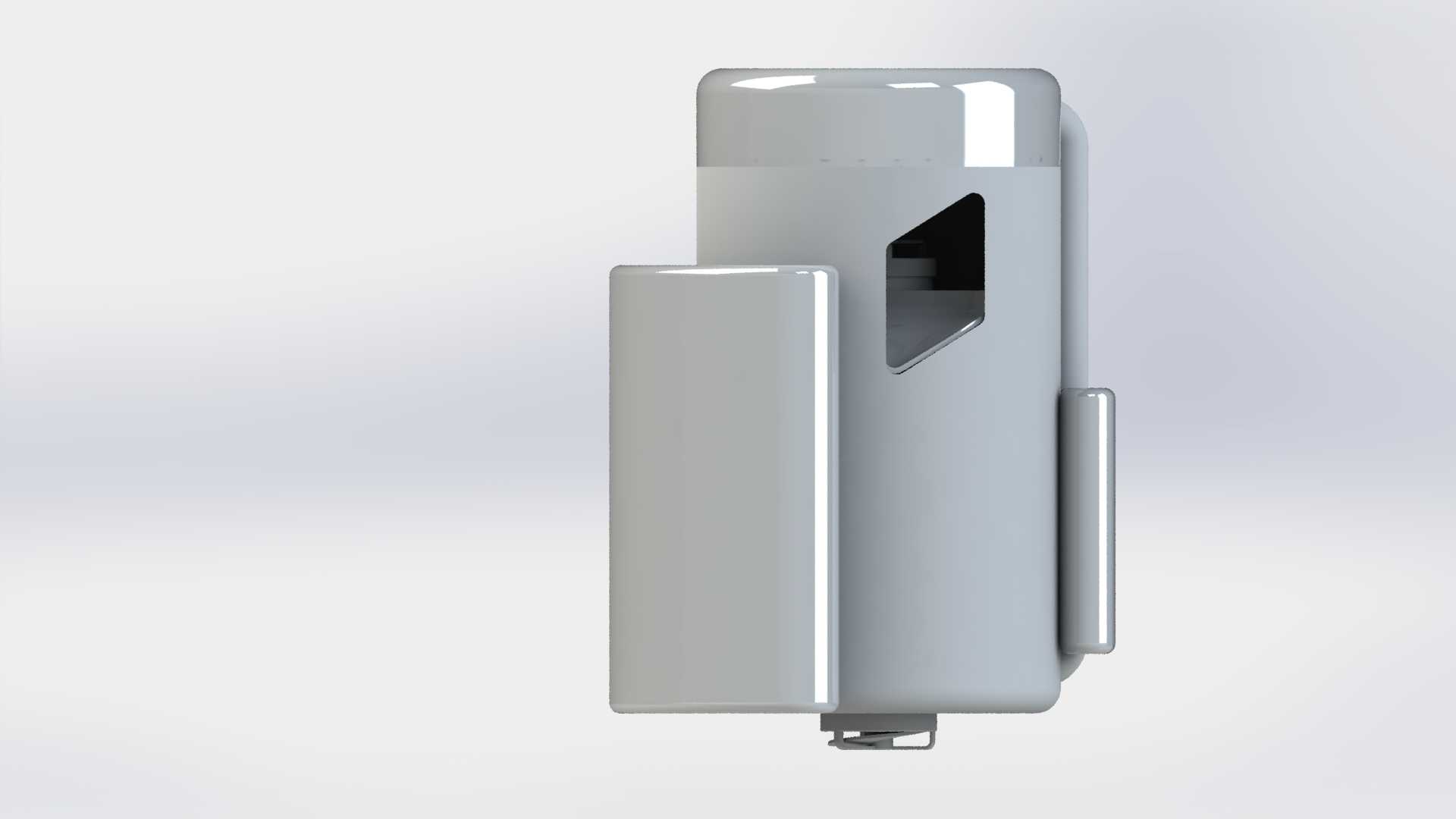

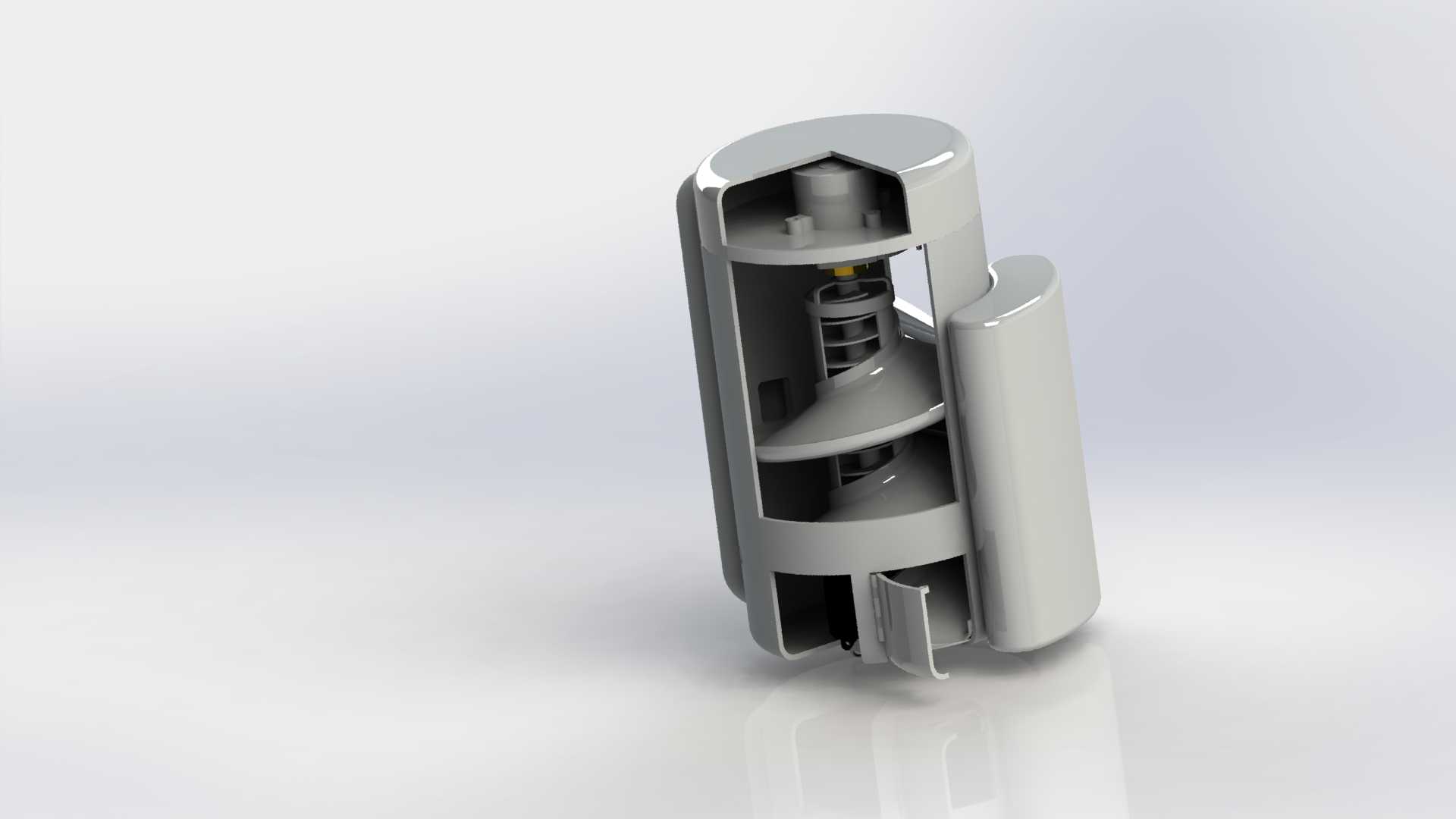

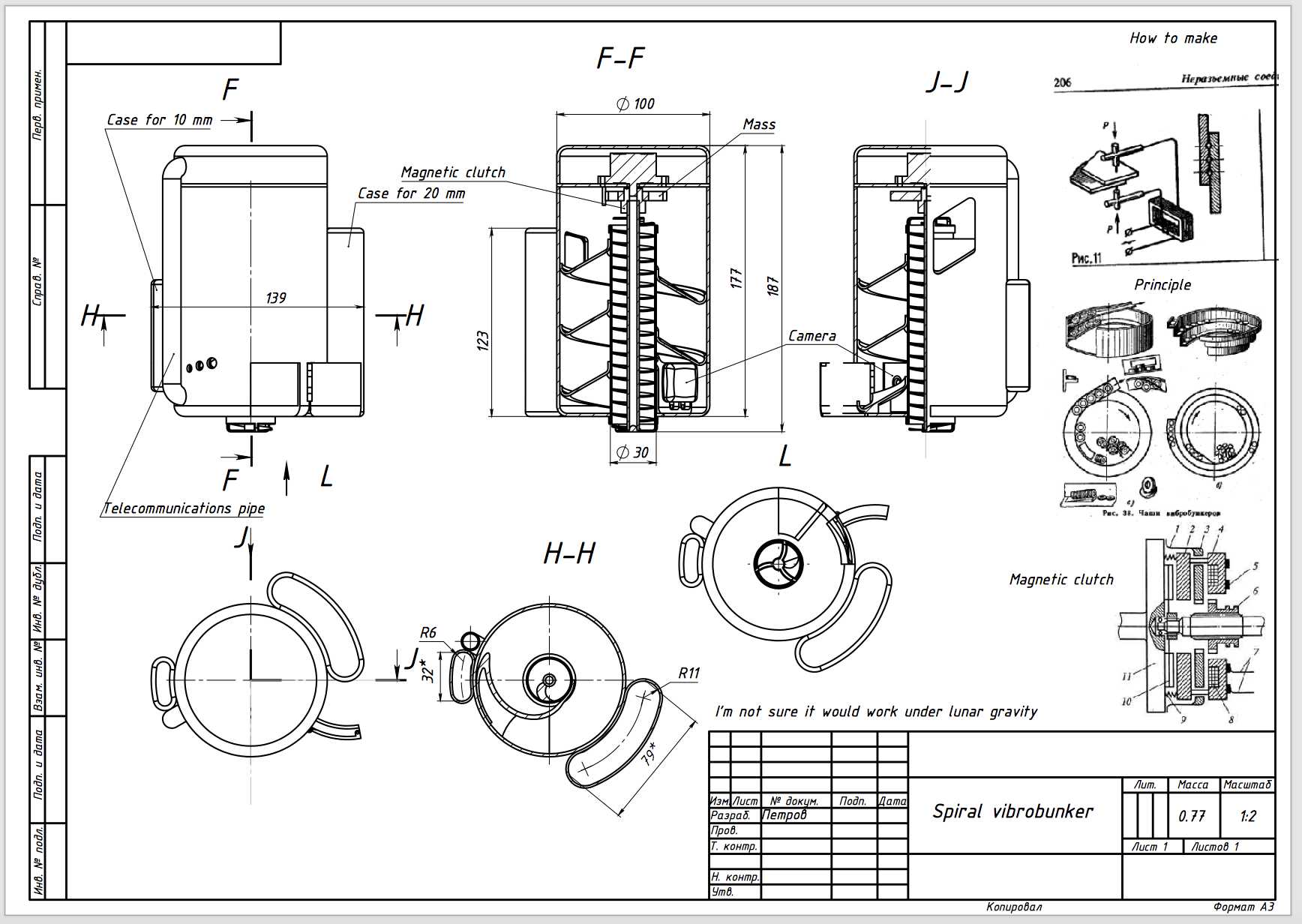

这款立式螺旋振动结构的钻孔输送设备，主要面向松散物料层的定点钻孔与原位采样作业场景，常见于地质浅层勘探、散料仓储料层取样、粉状物料生产过程在线抽检等工况，可在不破坏料层整体分层结构的前提下，完成垂直向下的钻孔进给，同时将钻孔过程中切削下的物料沿螺旋通道向上输送至设备上部出料位置，避免钻屑回落堵塞钻孔，也能保证采集到的样品对应钻孔深度的真实料层状态。从结构设计逻辑来看，设备采用同轴立式布局，外壳为圆柱型封闭筒体，内部集成振动发生组件、螺旋输送叶轮、钻削头、导向支撑结构几大核心模块，振动组件布置在筒体中上部，通过高频微幅振动带动内部螺旋通道产生轴向与周向的复合振动，既可以降低钻削头接触物料时的进给阻力，减少硬质颗粒对钻刃的磨损，也能让进入螺旋槽的物料保持松散状态，避免物料粘结架桥导致输送卡滞。螺旋叶轮采用等螺距单头螺旋设计，螺旋外缘与筒体内壁保留均匀的小间隙，既不会因为间隙过大导致物料回落，也不会因为间隙过小在振动过程中出现剐蹭卡滞，叶轮下部直接连接钻削头，钻削头采用多刃斜口设计，切削刃角度针对松散颗粒、半固结粉状物料优化，进给过程中可以轻松切入料层，不会对周边料层产生过度挤压导致样品失真。设备外侧设置的握持导向结构，方便作业人员手持操作或者配套固定支架安装，握持部位做了加厚处理，可隔绝内部振动传递，降低长时间操作的疲劳感。从安装边界来看，设备整体为细长立式结构，最大外径控制在便携操作的合理范围，作业时仅需要保证钻孔位置上方有对应设备长度的垂直安装空间即可，不需要额外的大尺寸辅助安装平台，下部钻削头的作业直径与螺旋输送通道内径匹配，钻孔直径统一，方便后续配套采样管收集不同深度的物料样品。设备内部的支撑结构采用多点径向支撑，将螺旋组件与振动组件的同轴度控制在合理公差范围内，避免高速振动过程中出现偏心摆动，降低运转噪音同时延长核心部件的使用寿命，弹簧缓冲组件布置在振动模块与外壳连接位置，可将振动能量集中在内部工作组件，减少向外传递的振动损耗，提升能量利用效率。
