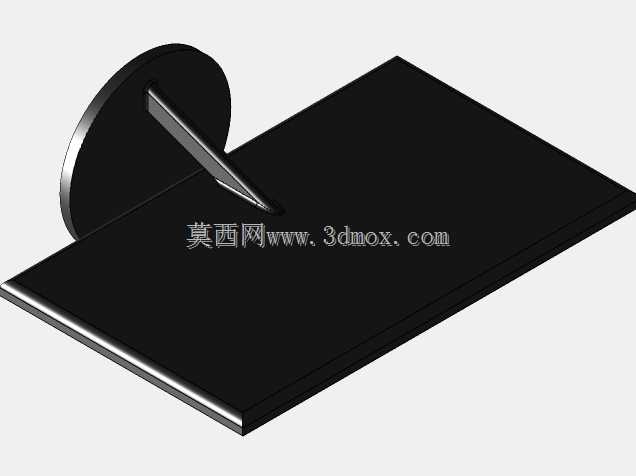

平板式带圆盘底座金属固定支撑构件

该构件属于工装及设备装配场景中常用的定位支撑类五金件，整体由扁平矩形安装基板、斜向支撑臂以及端部圆形限位盘三个核心部分组成，所有结构采用一体化刚性连接设计，不存在活动铰接或可拆卸拼接部位，整体受力路径连续无断点，可承受垂直于基板平面以及沿支撑臂轴向的复合载荷，在实际产线应用中，这类构件常被用于工装夹具的侧向定位、小型工位器具的边角支撑、钣金装配过程中的临时承托，也可作为轻型物料架的端部挡靠部件使用，避免放置在台面上的工件、料盒受外力滑移脱落。从设计逻辑来看，圆形限位盘采用大直径薄圆盘结构，相比杆状端部结构，其与被支撑物件的接触面积更大，单位面积压强更低，不会在软质钣金或塑料工件表面留下压痕，同时圆盘边缘做了小半径圆角过渡，没有尖锐棱角，能避免操作人员在上下料过程中被划伤。斜向支撑臂采用等截面矩形杆结构，从圆盘中心位置斜向延伸至安装基板的上表面，连接位置做了平滑圆弧过渡，不存在直角应力集中区域，在承受侧向冲击载荷时，应力会沿圆弧过渡面均匀分散，不会在连接根部出现断裂失效的问题。安装基板为扁平矩形薄板结构，底面为完全平整的加工面，可完全贴合在设备台面、工装基板或者铝型材框架的安装面上，基板厚度经过受力校核，在承受常规工位载荷时不会出现翘曲变形，安装时可通过基板周边的预留孔位采用螺栓压紧固定，也可直接采用焊接方式与钢制机架做永久连接，适配不同的装配需求。从安装边界来看，该构件整体占用的安装空间较小，圆盘突出基板边缘的距离经过优化，既能够保证足够的挡靠支撑行程，又不会过多占用台面的有效操作空间，支撑臂的倾斜角度经过反复验证，在保证支撑强度的前提下，不会与周边的夹具、气动元件或者操作工具产生运动干涉，在多工位排布的装配线体上使用时，相邻工位的同类型构件不会出现位置冲突。这类构件在实际使用中不需要额外的维护保养，金属材质的刚性结构可适应车间内的油污、粉尘等复杂工况，长期使用不会出现形变失效，相比塑料材质的同类挡靠件，其抗冲击性能更优，可承受工件放置时的瞬时冲击力，适合在机械装配、钣金加工、物料周转等多个场景下批量使用，设计时充分考虑了加工工艺性，所有结构均可通过常规的铣削、折弯或者焊接工艺完成加工，不需要特殊的定制刀具或者复杂的加工工序，加工成本可控，适合作为标准化工装配件进行批量预制储备。
