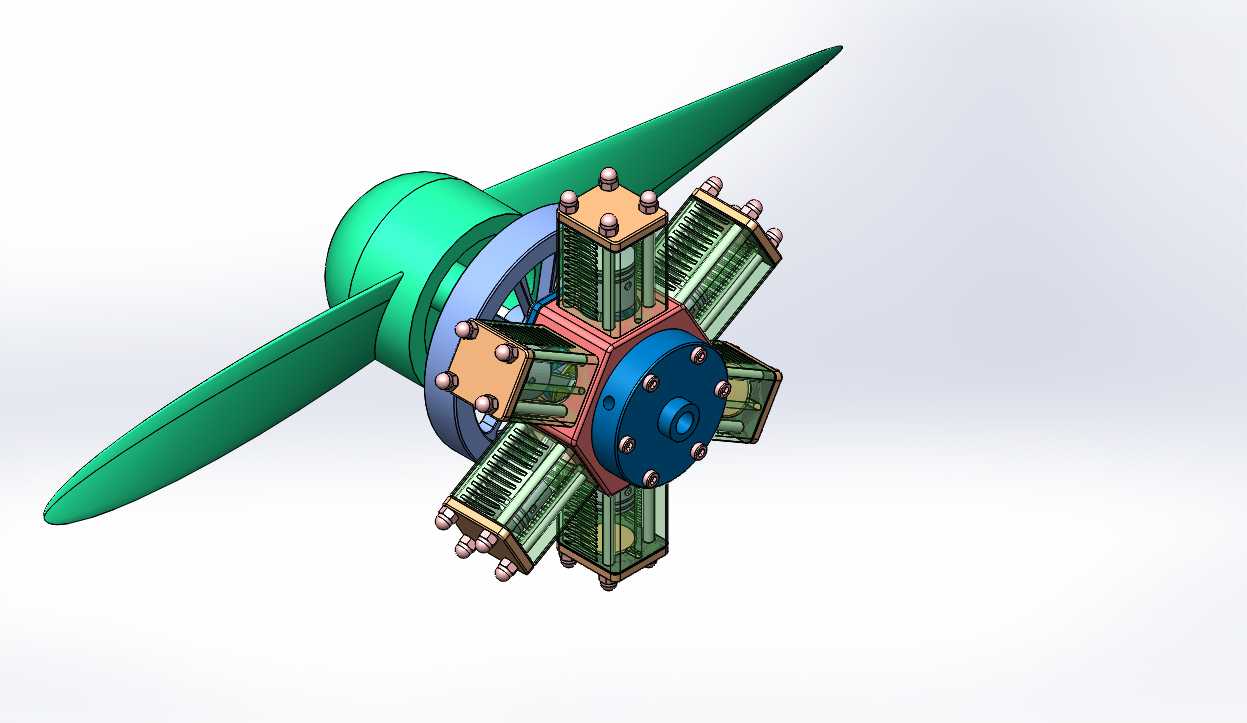

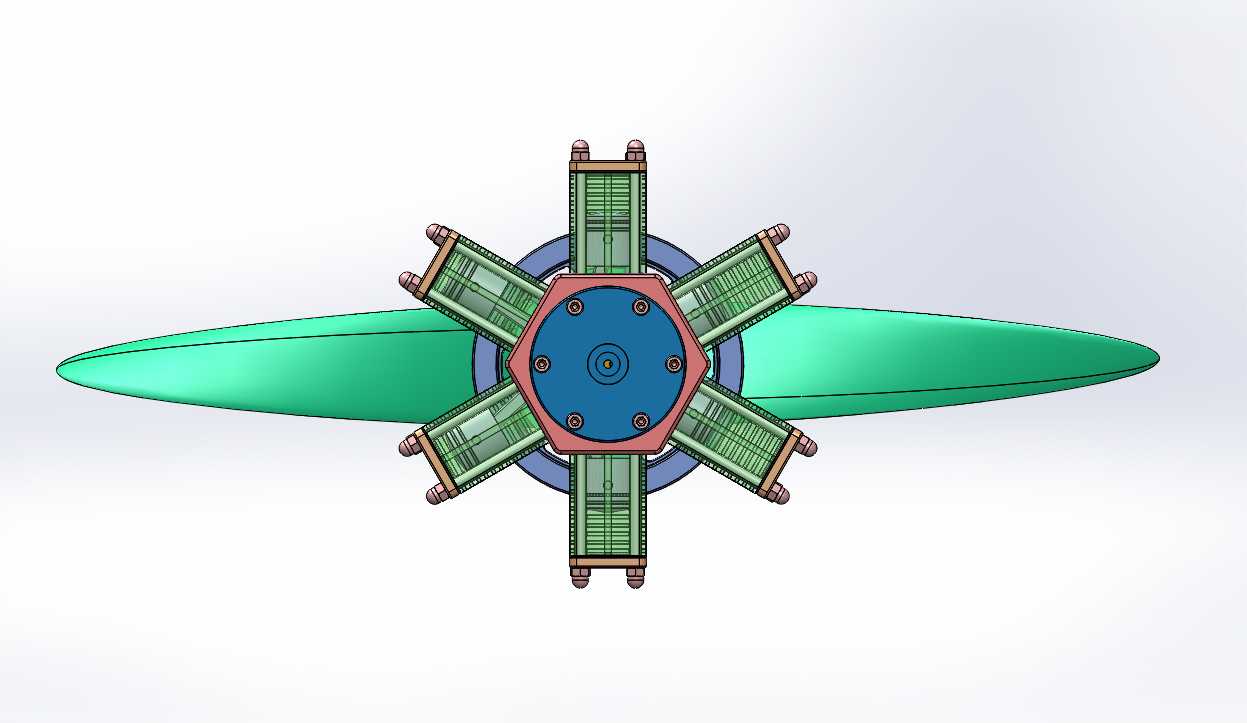

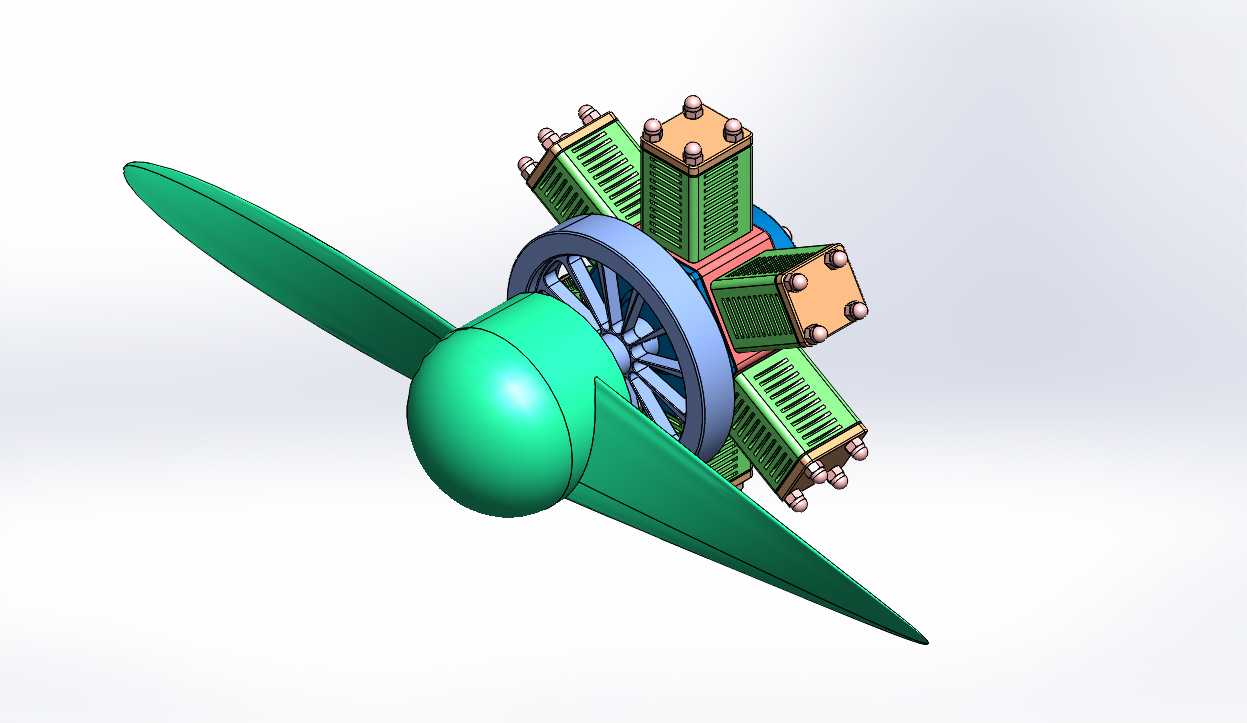

带螺旋桨六缸径向气动动力装置结构

这类径向排布的多缸气动动力结构，常适配小型低空试验飞行器、教学演示动力台架、低压气源驱动的特种作业动力场景，区别于传统燃油径向发动机，它依靠压缩空气作为动力介质，无需燃油供给与点火系统，整体结构更简洁，运维门槛更低，适合在有稳定压缩气源供给的封闭试验场景、教学实训场景中使用，也可作为小型气动推进装置的原型验证结构。从结构布局来看，六个气缸沿中心轮毂呈圆周等角度径向排布，这种布局能让各缸的进排气路径更均衡，动力输出的扭矩波动更小，相比直列排布的同缸数气动结构，径向布局的整体径向尺寸更紧凑，轴向长度更短，搭配前置的双叶螺旋桨作为动力输出端，能直接将气缸活塞的往复运动通过中心曲柄连杆机构转化为旋转扭矩，驱动螺旋桨产生推力。设计过程中，各气缸的安装基准面统一贴合中心轮毂的环形安装面，每个气缸的缸体散热鳍片沿缸体轴向延伸，在气动做功过程中能借助螺旋桨带动的迎面气流完成散热，无需额外加装散热管路与散热风扇，简化了附属结构。中心轮毂内置的曲柄连杆机构，每个连杆对应一个气缸活塞，曲轴的偏心距经过匹配设计，能保证各缸的做功相位均匀错开，让输出轴的旋转更平稳，避免出现大的扭矩脉动。安装边界方面，中心轮毂后端设置有统一的安装定位止口，可直接对接试验台架的安装法兰或者飞行器的前端安装架，各气缸的外接气路接口统一排布在轮毂后侧的环形气路分配盘上，可通过集中供气管路连接外部压缩气源，无需为每个气缸单独布设长距离供气管路，减少了管路冗余与气路损耗。螺旋桨的桨叶采用对称翼型设计，桨根与输出轴的连接采用锥面配合加锁紧螺母的结构，能传递足够的旋转扭矩，同时方便拆装更换不同规格的桨叶，适配不同的推力需求场景。这类结构在实际应用中，可通过调整供气压力来调节输出功率与转速，不需要复杂的变速机构就能实现较宽范围的动力输出调节，缸体与活塞的密封采用低摩擦密封件，能降低气动做功过程中的气体泄漏量，提升气源能量的利用效率，各气缸的缸盖采用快拆式紧固结构，方便后期拆解维护，更换密封件与易损部件。
