三角翼布局飞行器飞翼结构设计

项目分类:3D模型 发布时间:2021-08-09 ID:226827
  • 三角翼布局飞行器飞翼结构设计
  • 三角翼布局飞行器飞翼结构设计
  • 三角翼布局飞行器飞翼结构设计
  • 三角翼布局飞行器飞翼结构设计

该飞翼结构采用无尾三角翼融合布局,整体翼身一体化成型设计,取消了传统飞行器的独立尾翼组件,将操纵面、升力面与机身主体完全融合,大幅降低了结构冗余重量与飞行过程中的寄生阻力。从实际应用场景来看,这类结构可适配小型验证飞行器、低速航空测绘平台以及航空教学演示教具的开发需求,在低速飞行工况下能够依托大后掠三角翼的气动特性,获得更高的升阻比,同时减少雷达反射截面积,具备一定的低可探测性设计潜力。

设计过程中优先考虑了结构的受力传递路径,翼根区域做了平滑加厚过渡,能够将飞行过程中机翼承受的气动升力、机动过载均匀传递到机身中央承力段,避免局部应力集中导致的结构失效。翼面采用对称翼型设计,在正负迎角飞行状态下都能获得稳定的气动响应,适配无尾布局飞行器的俯仰操纵需求,机翼后缘预留了操纵面安装边界,可根据实际飞行控制需求加装升降副翼,实现滚转与俯仰通道的操纵力矩输出。

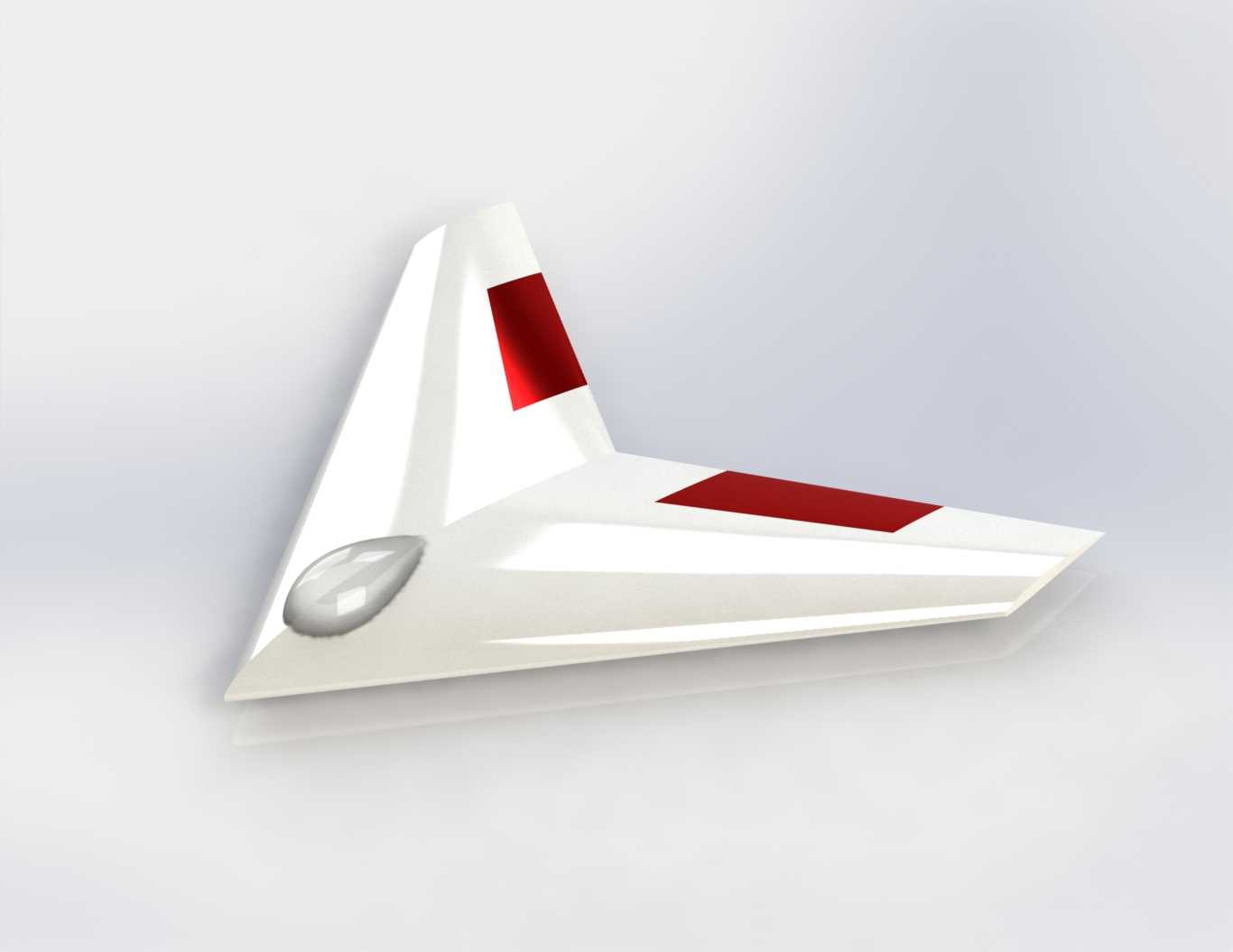

外形尺寸方面,整体翼展与机身长度比例控制在1.2:1左右,翼尖做了切尖处理,能够有效降低翼尖涡流带来的诱导阻力,同时减少大迎角飞行状态下的翼尖失速风险。机身头部预留了航电设备安装舱位,可容纳动力系统电池、飞控模块以及任务载荷,舱盖采用流线型透明整流设计,在保证设备安装维护空间的同时,不会破坏整体气动连续性。翼面表面的红色标识区域为结构加强区,对应内部承力肋的安装位置,在实际加工过程中该区域可采用更高强度的层压材料,提升机翼整体的抗扭刚度。

安装边界设计上,翼身融合段的底部预留了动力系统安装接口,可适配尾推式动力单元的安装,接口位置经过重心配平计算,能够保证整机重心处于平均气动弦长的30%位置,满足无尾飞翼布局的纵向静稳定性要求。机翼前缘采用钝头设计,在低速飞行时能够延缓气流分离,提升低速飞行的操控裕度,适合新手操作的小型验证飞行器使用,整体结构无突出的连接件与外置设备,所有走线均可布置在翼面内部的空腔中,进一步降低了飞行阻力。
