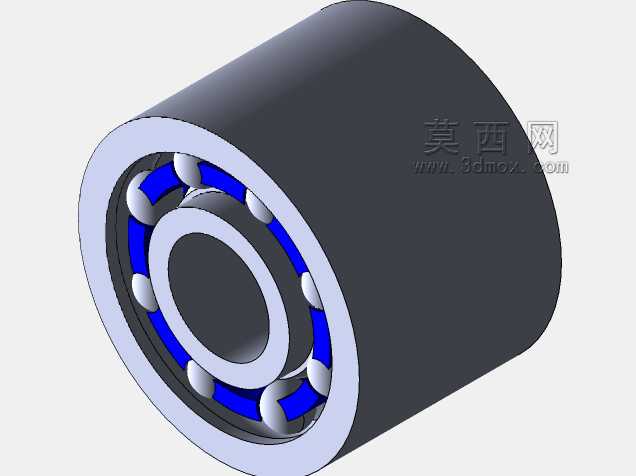

组合式滚针角接触球轴承结构设计

　　在机床主轴进给单元、汽车变速箱输出端、重载液压泵配流端这类安装空间受限、同时需要承受径向与轴向复合载荷的工况场景中，单一类型的滚动轴承往往难以同时满足承载能力、安装尺寸、回转精度的多重要求，滚针与角接触球集成的组合式轴承正是针对这类需求开发的传动支撑部件。从实际选型应用来看，这类组合轴承的核心优势在于将两类滚动轴承的功能集成在同一套圈组件内，无需额外设计两套轴承的安装隔套、定位台阶，能大幅压缩支撑部位的轴向安装尺寸，对于紧凑型传动箱、小型伺服执行机构的布局优化有明显价值。

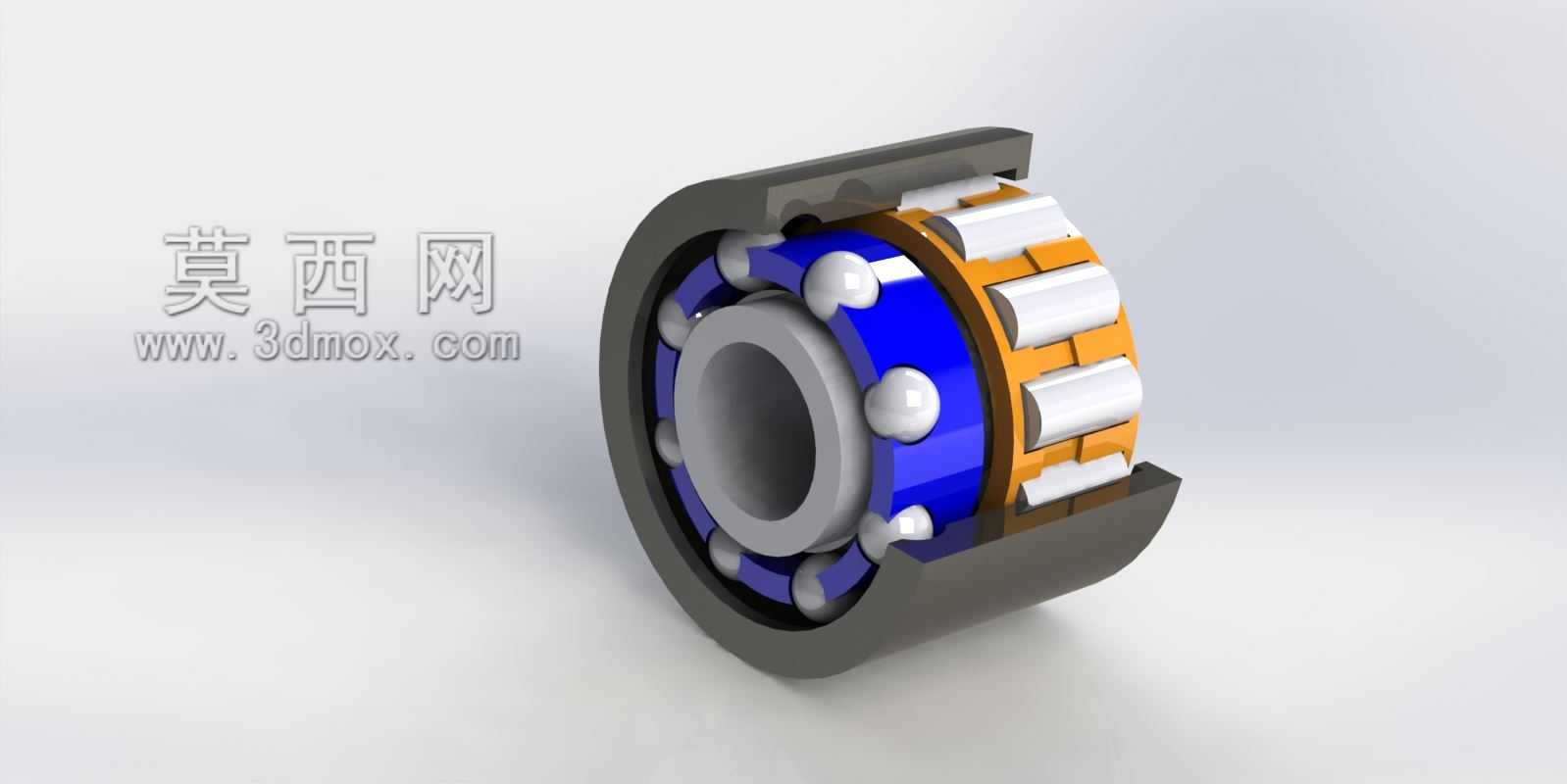

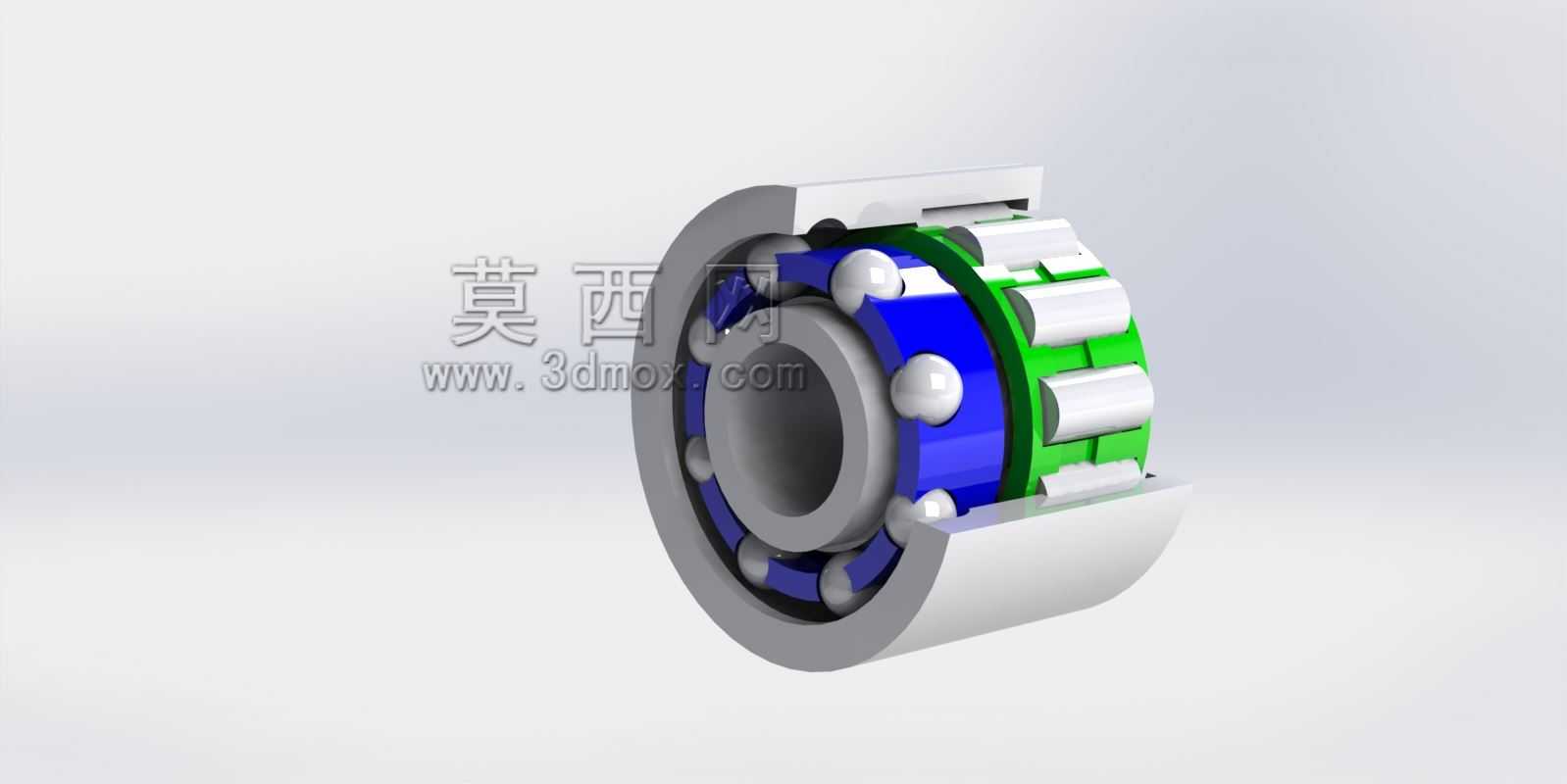

　　从结构设计逻辑来看，该轴承的径向承载单元采用满装或带保持架的滚针组件，滚针与内外滚道的线接触形式，能在有限的径向截面尺寸下获得远高于同内径球轴承的径向承载能力，可承受设备运行过程中齿轮啮合、皮带传动带来的持续径向冲击载荷；而集成在同一侧的角接触球单元，接触角通常设计为15°到25°区间，钢球与沟道的点接触形式可承受单向或双向的轴向载荷，同时能对轴系的轴向窜动进行精准限位，保证轴端连接的齿轮、联轴器的回转同轴度，避免因轴系窜动导致的传动偏载、齿面异常磨损问题。

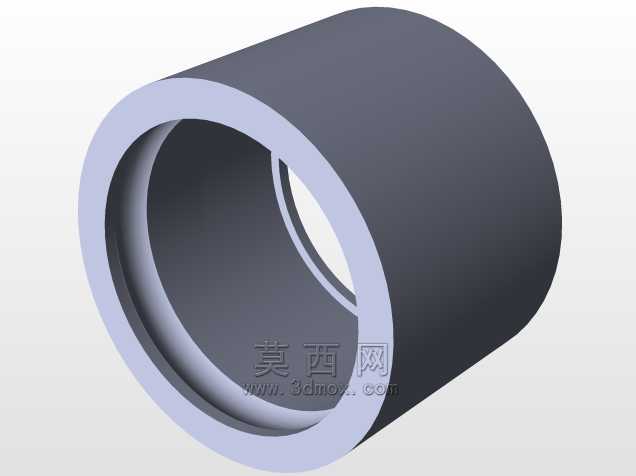

　　建模过程中需要重点关注的尺寸边界包括：轴承的内径公差需匹配对应轴颈的k6或m6配合公差，外径与安装座孔的配合通常选用H7公差，保证压装后不会出现内圈跑圈、外圈蠕变的问题；轴向定位尺寸方面，内圈的定位轴肩高度不能超过滚针组件的内圈挡边高度，外圈的座孔挡边需避开钢球保持架的运动包络，避免装配后出现保持架剐蹭、运转卡滞的问题。滚针组件的滚道平行度、角接触球沟道的曲率中心偏移量是建模时需要严格控制的形位参数，滚道平行度偏差过大会导致滚针受力不均，局部接触应力超过材料疲劳极限，大幅缩短轴承使用寿命；而角接触沟道的接触角偏差会直接影响轴向承载刚度，导致轴系轴向窜动量超出设计允许范围。

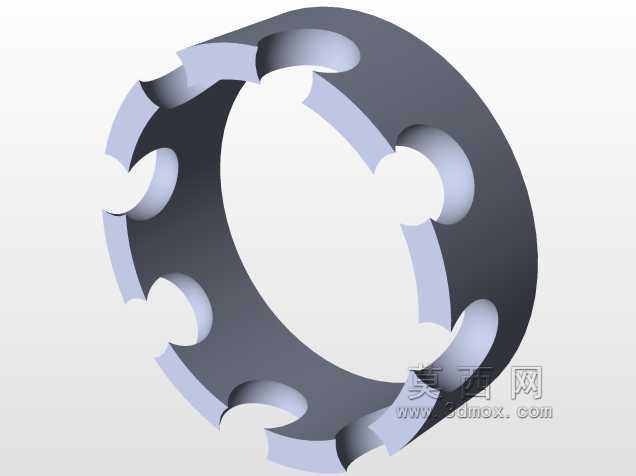

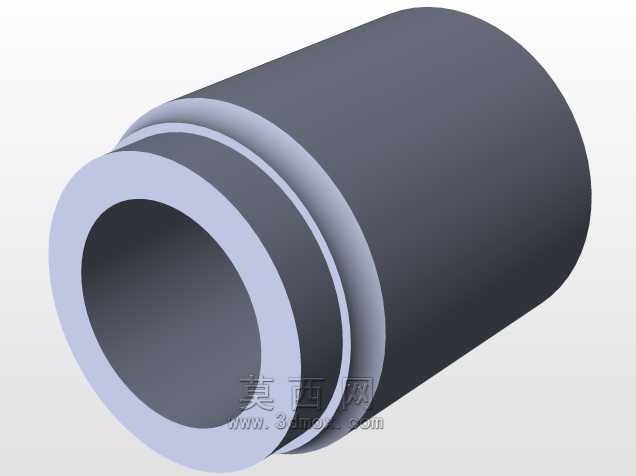

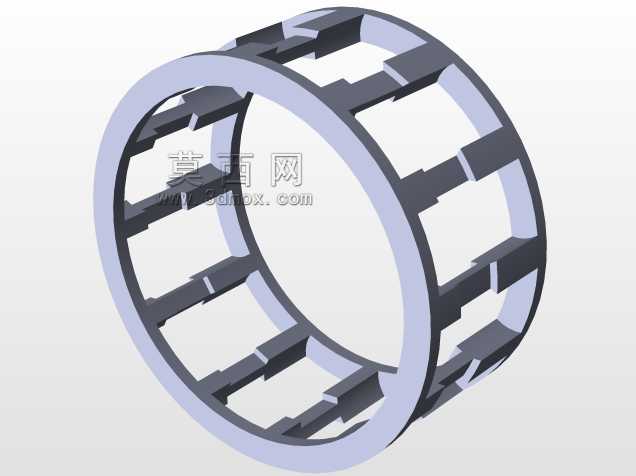

　　从实际装配流程来看，这类组合轴承通常采用一体化内圈设计，避免了分体式内圈装配时的同轴度误差，滚针保持架与钢球保持架采用分体式独立结构，运转过程中两类滚动体的运动互不干扰，不会出现滚动体之间的运动干涉。在润滑设计上，轴承套圈上通常预留有润滑脂注油通道，可直接对接安装座上的注油嘴，无需额外设计润滑管路，适合免维护或长维护周期的设备场景。密封结构方面，针对有粉尘、切削液飞溅的机床工况，可在轴承两端加装丁腈橡胶接触式密封圈，防止外部杂质进入滚道造成滚动体磨粒磨损，同时避免内部润滑脂泄漏污染周边传动部件。

　　在设备运行过程中，这类组合轴承的预紧调整是保证回转精度的关键环节，通常通过内圈端面的锁紧螺母调整轴向预紧量，预紧力过大会导致滚动体接触应力过大，运转温升过高，预紧力过小则会导致轴系刚性不足，回转时出现振动噪声。建模时需要预留预紧调整的垫片空间，根据不同工况的载荷特性匹配对应的预紧力参数，对于高速运转场景可适当降低预紧力减少发热，对于重载低速场景可适当增大预紧量提升支撑刚性。此外，轴承的安装倒角尺寸也需要符合装配工艺要求，内圈倒角需匹配轴端的导入倒角，外圈倒角匹配座孔的导入倒角，避免压装时出现套圈崩边、保持架变形的问题。
