轻型螺旋桨动力滑翔飞机外观结构设计

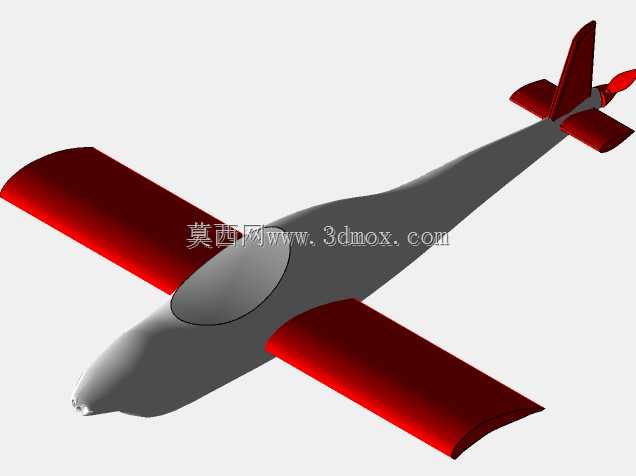

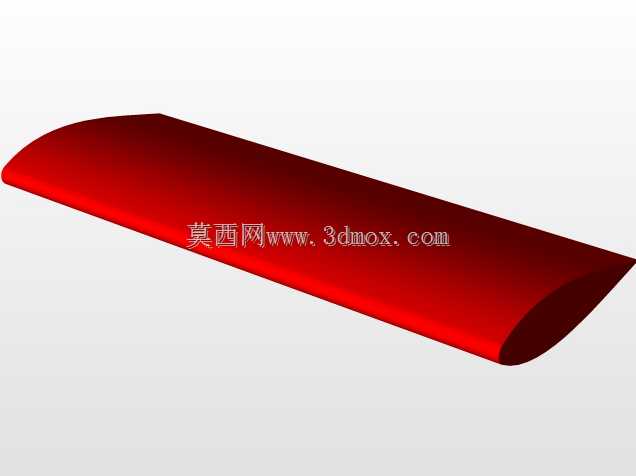

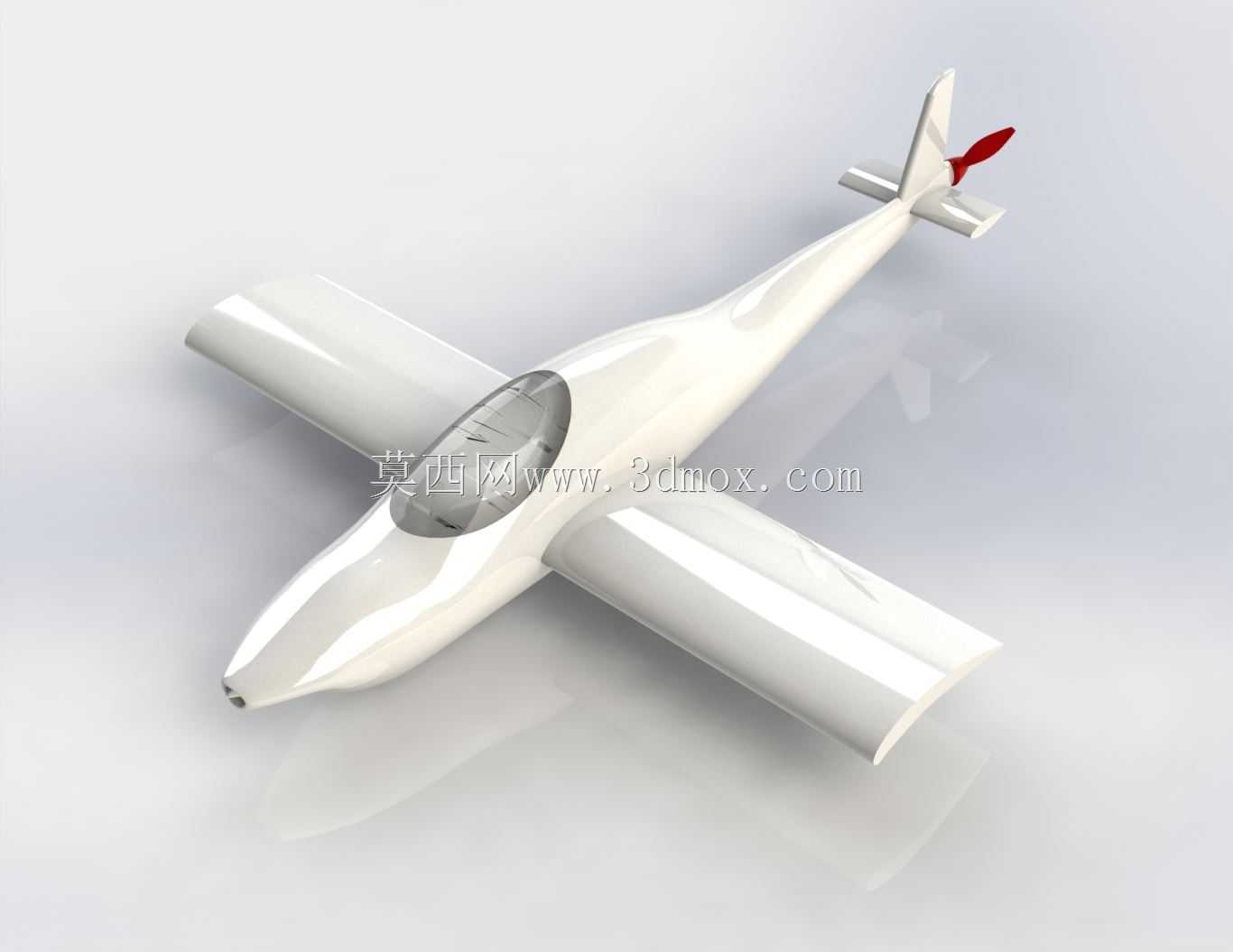

该轻型滑翔飞行器的整体气动布局采用低单翼常规式设计，机身主体为流线型纺锤体构型，从机头段开始逐步平滑过渡至座舱区域，再向后收窄延伸至尾翼段，全程曲面连续无突兀折角，能够在低速飞行状态下有效降低压差阻力，适配100-200km/h区间的巡航飞行需求。机翼采用平直翼型设计，翼根与机身中段下部平滑衔接，翼展与机身长度比例控制在1.2:1左右，机翼前缘带有轻微后掠角，后缘保持平直，既能够保证低速飞行时的升力系数，也能为机身提供足够的结构支撑边界，机翼安装位置预留了与机身承力框连接的装配接口，可适配不同规格的翼梁固定结构。座舱区域采用整体式透明舱盖设计，舱盖曲面与机身外蒙皮完全齐平，座舱内部预留了单人驾乘的空间边界，操纵机构安装位、仪表板固定位都在结构设计中做了空间避让，不会与机身内部的承力纵梁产生干涉。尾翼组采用常规的水平尾翼加垂直尾翼布局，水平尾翼安装在机身尾段两侧，垂直尾翼位于机身尾段上部，尾翼后缘预留了操纵舵面的安装间隙，尾部的螺旋桨推进装置采用后置式安装，螺旋桨旋转平面与机身轴线保持垂直，安装位避开了尾翼的气动干扰区域，能够在飞行时提供稳定的推进推力，同时避免前置螺旋桨对座舱视野的遮挡。在结构设计层面，机身内部沿纵向布置了四道主承力框，分别对应机头配重段、座舱前后段、尾翼连接段，承力框之间通过纵向纵梁连接形成整体承力骨架，外蒙皮采用薄壳式结构与骨架贴合，既能够保证整体结构刚度，也能有效控制整机重量。该构型可应用于航空运动赛事、初级飞行训练、低空休闲飞行等场景，设计过程中充分考虑了低速飞行的失速特性，机翼的安装角经过优化，能够在大迎角状态下保证气流平滑附着，降低失速风险，机身的重心位置设计在机翼弦长的30%位置，配合尾翼的配平能力，能够保证飞行过程中的纵向稳定性，不需要频繁调整操纵舵面即可保持平飞状态。各部件之间的连接边界都做了公差适配设计，机翼与机身的对接位、尾翼与机身的对接位都设置了定位止口，能够在装配过程中快速定位，减少装配调试的工作量，后置螺旋桨的安装座预留了动力装置的固定孔位，可适配不同功率的小型航空动力单元，不需要对机身尾部结构做额外修改即可完成动力匹配。
