带扭转弹簧结构的木质夹持夹结构设计

　　日常生产与生活场景里，这类带扭转弹簧的木质夹持件应用覆盖范围极广，小到家居场景里的衣物晾晒、零散文件临时固定，大到轻工业生产线上的轻薄物料临时定位、涂装工序里的工件边缘夹持，都能见到这类结构的身影。不同于全金属夹持件的冷硬质感，木质夹身的接触摩擦力更大，夹持纸张、织物这类易损表面时不会留下压痕或刮伤，同时自重更轻，批量使用时不会对被夹持物造成额外负重。

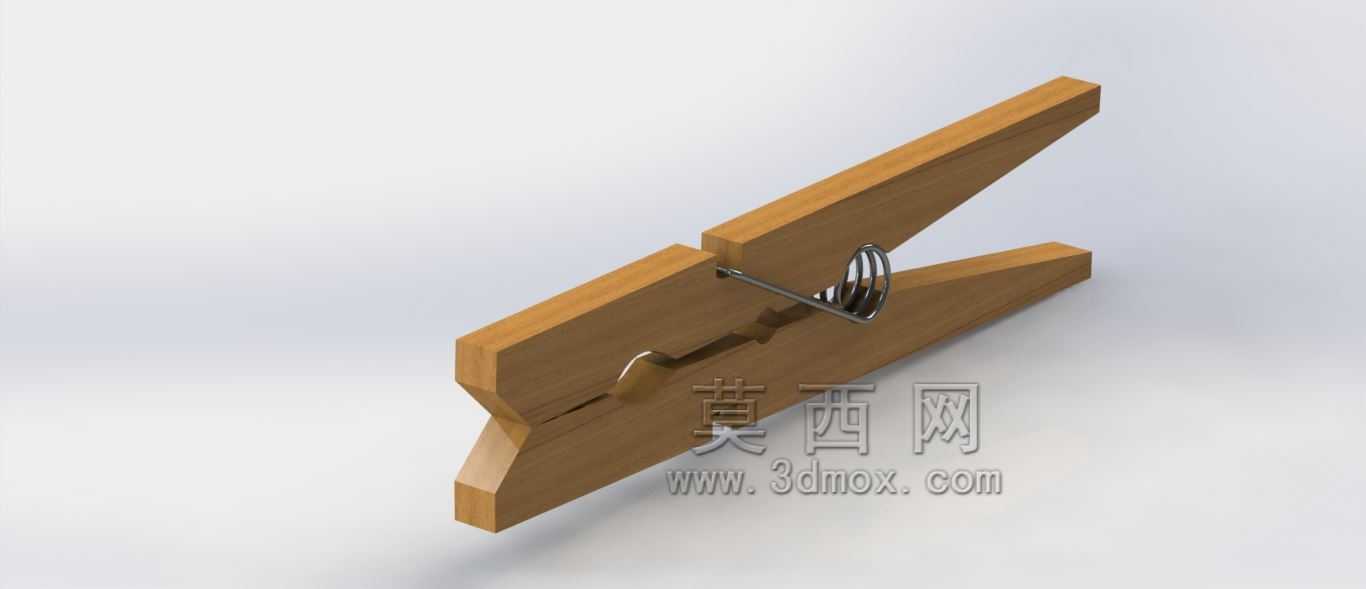

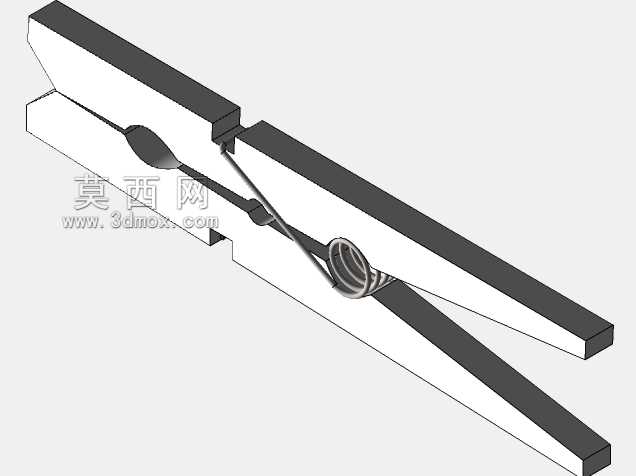

　　从功能特性来看，这款夹持夹的核心施力部件是中部的扭转弹簧，两个夹臂通过弹簧的扭转力矩实现常态闭合，捏压夹臂尾端时，弹簧被压缩，夹口张开，释放外力后弹簧复位带动夹口收紧，整个操作过程无需额外锁止结构，单手即可完成开合动作，操作门槛极低。夹身采用一体切削的木质结构，两个夹臂的铰接点直接依托弹簧的中轴实现，没有额外的销轴零件，整体零件数量仅为三个：两个对称的木质夹臂、一个扭转弹簧，装配工序简单，量产时的组装效率极高，适合大规模低成本生产。

　　设计过程中首先要考虑的是夹臂的力臂比例，夹口到弹簧安装位的距离，与捏压端到弹簧安装位的距离比值，直接决定了捏压力度与夹持力的转换效率。如果力臂比值过小，会导致捏压时需要施加很大的力才能张开夹口，使用手感生涩；如果比值过大，又会导致夹持力不足，夹持稍重的物件就容易脱落。这款结构的力臂比值经过反复调校，捏压端的施力行程控制在10毫米以内，成年人单指施加20牛左右的力即可完全张开夹口，此时夹口的最大张开量约为8毫米，能够满足绝大多数轻薄物件的夹持需求，对应的夹口闭合夹持力约为8牛，夹持普通棉质织物、厚度1毫米以内的纸张或塑料片时，不会出现松脱滑落的问题。

　　外形尺寸方面，整夹的总长度控制在75毫米左右，夹身最宽处约12毫米，夹臂厚度约8毫米，整体轮廓符合人手捏压的人机工程学尺寸，尾端的捏压位置做了圆弧过渡处理，长时间捏压使用也不会出现硌手的问题。夹口位置做了15度左右的斜切处理，两个夹臂的咬合面不是完全平行的平面，而是带有细微的内凹弧度，当夹口闭合时，咬合面的接触区域集中在夹口前端3毫米的位置，压强更大，夹持更稳固，同时不会因为夹臂加工时的细微误差导致夹口后端先接触、前端咬合不实的问题。

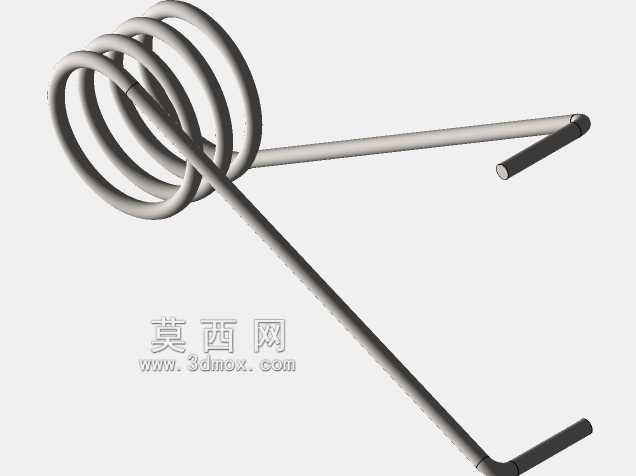

　　安装边界上，这类夹持件没有固定的安装位，属于手持便携类的夹持工具，不需要配套的安装基座，单独使用即可完成夹持功能。如果要在自动化生产线上配套使用，只需要在夹臂的尾端加装小型气动或电动推头，即可实现自动开合，适配轻薄物料的自动上料、分拣工序，推头的施力位置需要对准夹臂尾端的中心位置，避免偏载导致夹臂歪斜、夹口错位。木质夹身的选材一般采用密度均匀、不易变形的硬木材料，切削成型后做表面打磨和防潮处理，避免长期在潮湿环境下使用出现涨缩变形，导致夹臂卡滞、弹簧脱落的问题。弹簧的选型需要匹配夹臂的转动行程，弹簧的中轴直径控制在2毫米左右，弹簧丝直径约0.4毫米，有效圈数为4圈，既能提供足够的复位力矩，又不会因为刚度过大导致夹臂长期受力出现开裂。夹臂上的弹簧安装槽采用半开放的铣槽结构，装配时直接将弹簧卡入槽内即可，不需要额外的固定胶或紧固件，弹簧的两个伸出端分别嵌入两个夹臂对应的定位槽内，开合过程中弹簧不会出现移位或脱出的问题。

　　在实际使用场景中，这类木质夹持夹相比塑料夹的耐候性更好，在-10℃到60℃的环境温度范围内都能正常使用，不会出现低温脆裂、高温软化的问题，相比金属夹又具备绝缘、无锈蚀的优势，在一些需要临时固定线路、绝缘隔离的弱电施工场景中也能临时使用。夹身的木质表面可以根据使用需求做印刷、烙印处理，标注品牌标识或使用提示，不会像塑料表面那样容易出现印刷层脱落的问题。结构设计上没有容易积存杂物的死角，日常清洁只需要直接擦拭即可，即使夹身沾染了水渍、灰尘，也不会影响弹簧的正常动作，长期使用的可靠性较高。
