凯迪拉克ELR轿跑整车结构三维数模

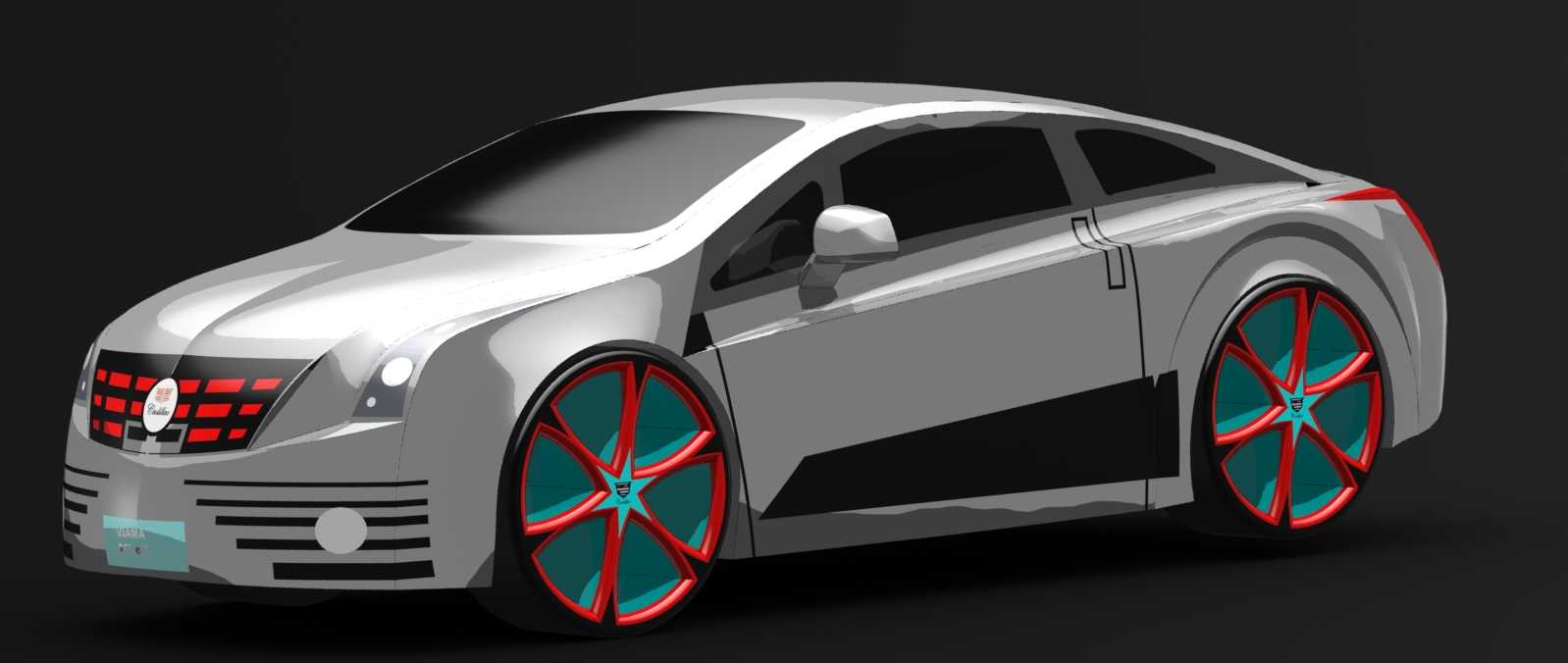

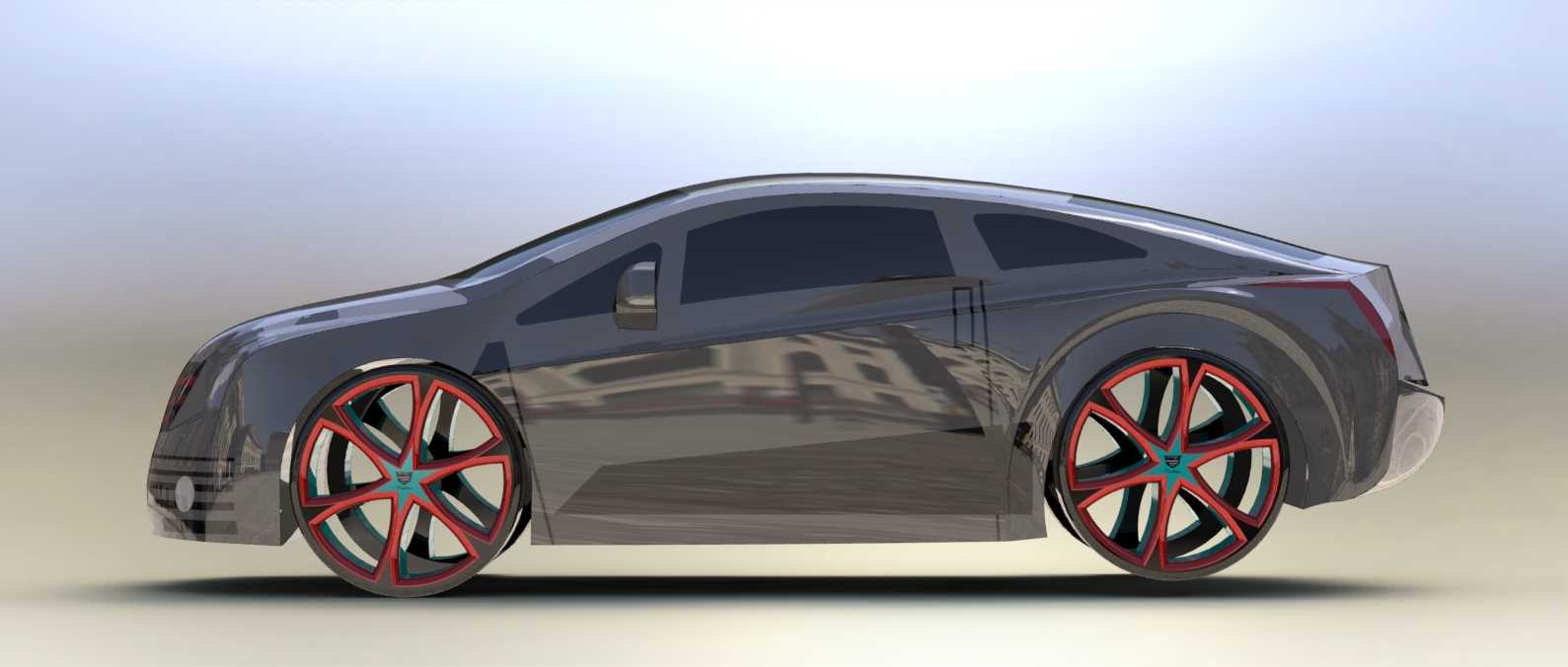

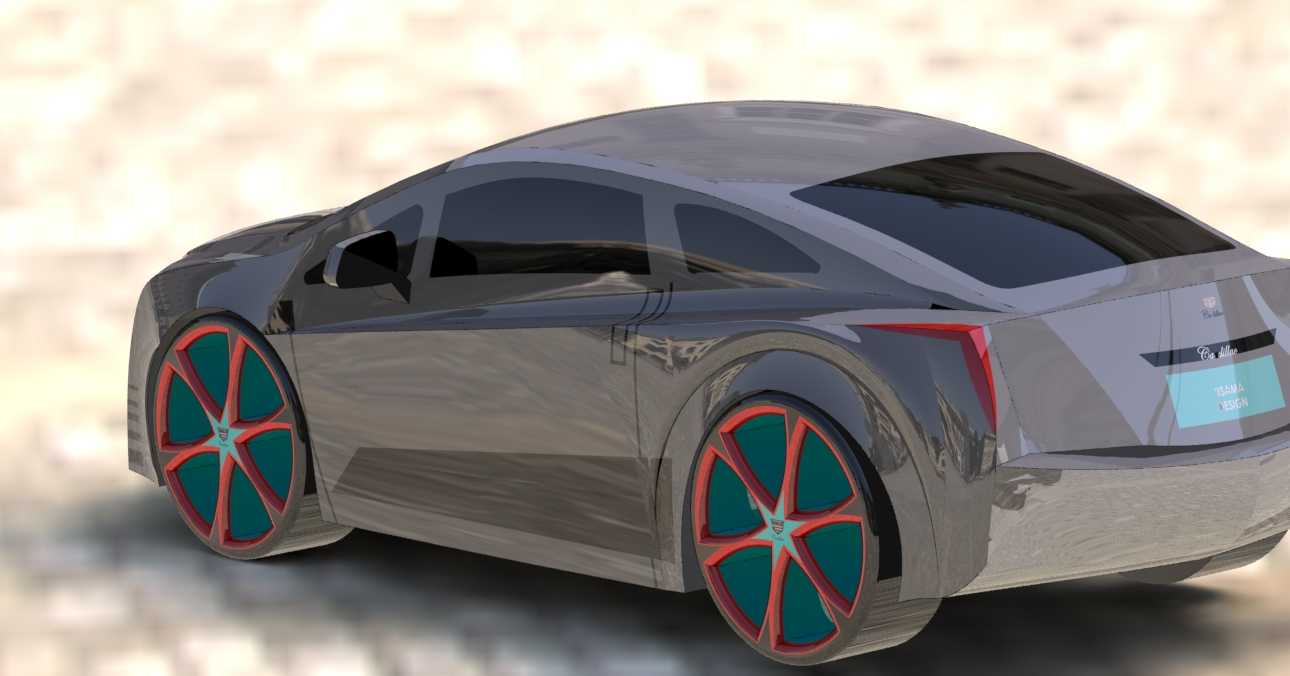

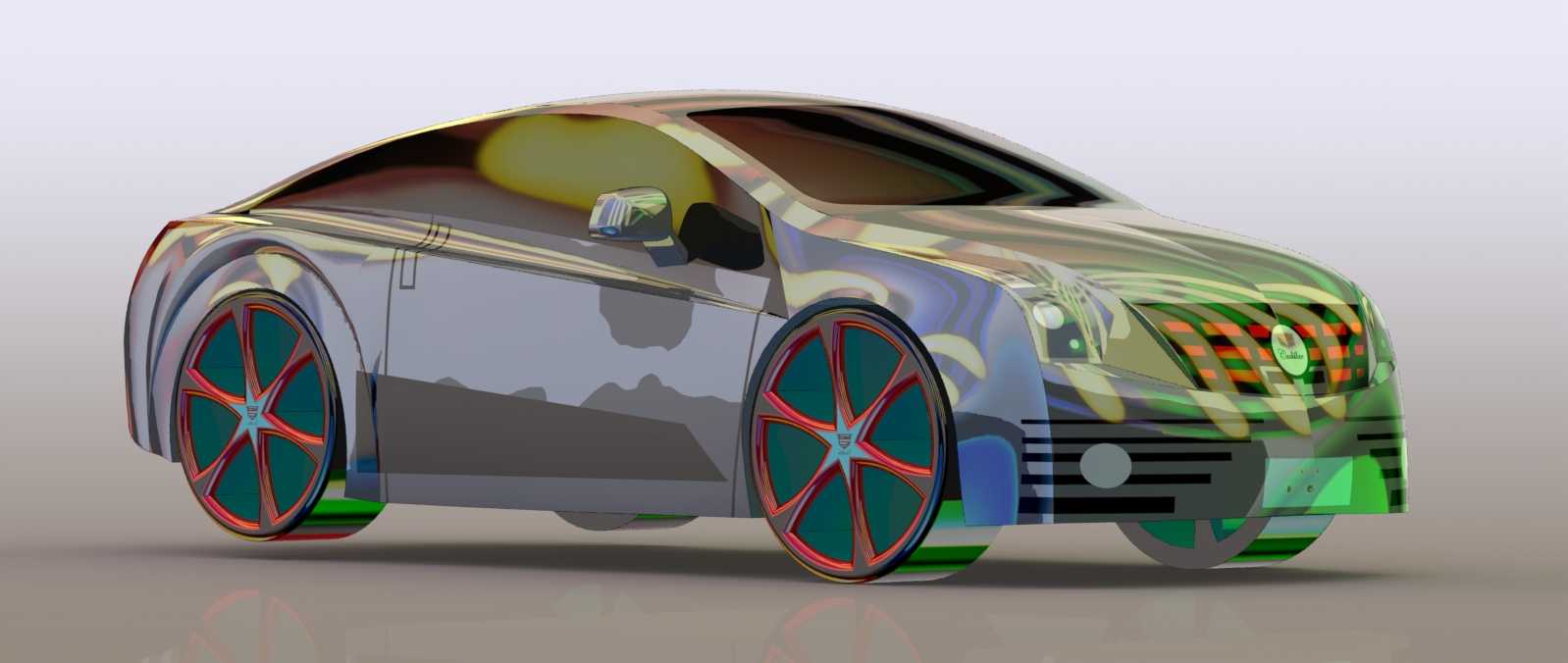

该三维数模完整还原了凯迪拉克ELR双门插电混动轿跑的整车结构，覆盖外覆盖件、车门总成、轮毂轮胎、前后灯组、格栅饰件等全部外饰部件的装配关系，可直接用于汽车造型评审、外饰件结构校核、改装方案验证等场景。在日常的汽车设计工作中，这类高精度整车数模能够帮助结构工程师快速完成外饰件的安装边界确认，比如前保险杠与翼子板的匹配间隙、车门与侧围的密封面位置、轮毂转向时的轮包空间校核，都可以直接在数模中完成干涉检查，省去反复打样验证的成本。从设计思路来看，该数模严格遵循实车的比例特征，前脸的盾形格栅、竖向排布的灯组结构、溜背式的车顶线条都得到精准还原，轮毂的双色造型、侧裙的黑色饰件分块也完全匹配实车的外观设计逻辑，能够满足造型展示、渲染出图的精度要求。在实际应用场景中，该数模可用于高校车辆工程专业的整车结构教学演示，帮助学生理解轿跑车型的外饰分件逻辑；也可用于汽车改装厂商的轮毂改装、外观包围改装的方案预演，通过替换数模中的对应部件，提前验证改装后的视觉效果与安装匹配度；还能作为汽车文创产品开发的参考底模，用于制作等比例车模、周边衍生产品的结构设计。数模中各部件的装配层级清晰，外覆盖件的安装定位点、相邻部件的贴合面都做了准确还原，工程师在做结构改型时，可以直接提取对应部件的曲面进行二次设计，比如调整前唇造型、更换尾翼结构时，能够直接参考原有安装点的位置，确保改型后的部件能够与原车结构匹配。针对轮毂部分，数模还原了轮辐的造型结构与轮胎的扁平比参数，在做制动系统升级验证时，可以直接在数模中模拟大尺寸刹车卡钳与轮辐的间隙，确认改装后的卡钳不会与轮辐发生运动干涉。车身侧面的腰线、车门把手的凹陷造型、侧窗的倾斜角度都按照实车数据还原，能够准确反映车辆的空气动力学外形特征，在做整车风阻仿真的前期准备时，可直接提取外表面曲面导入仿真软件，省去逆向建模的大量时间。
