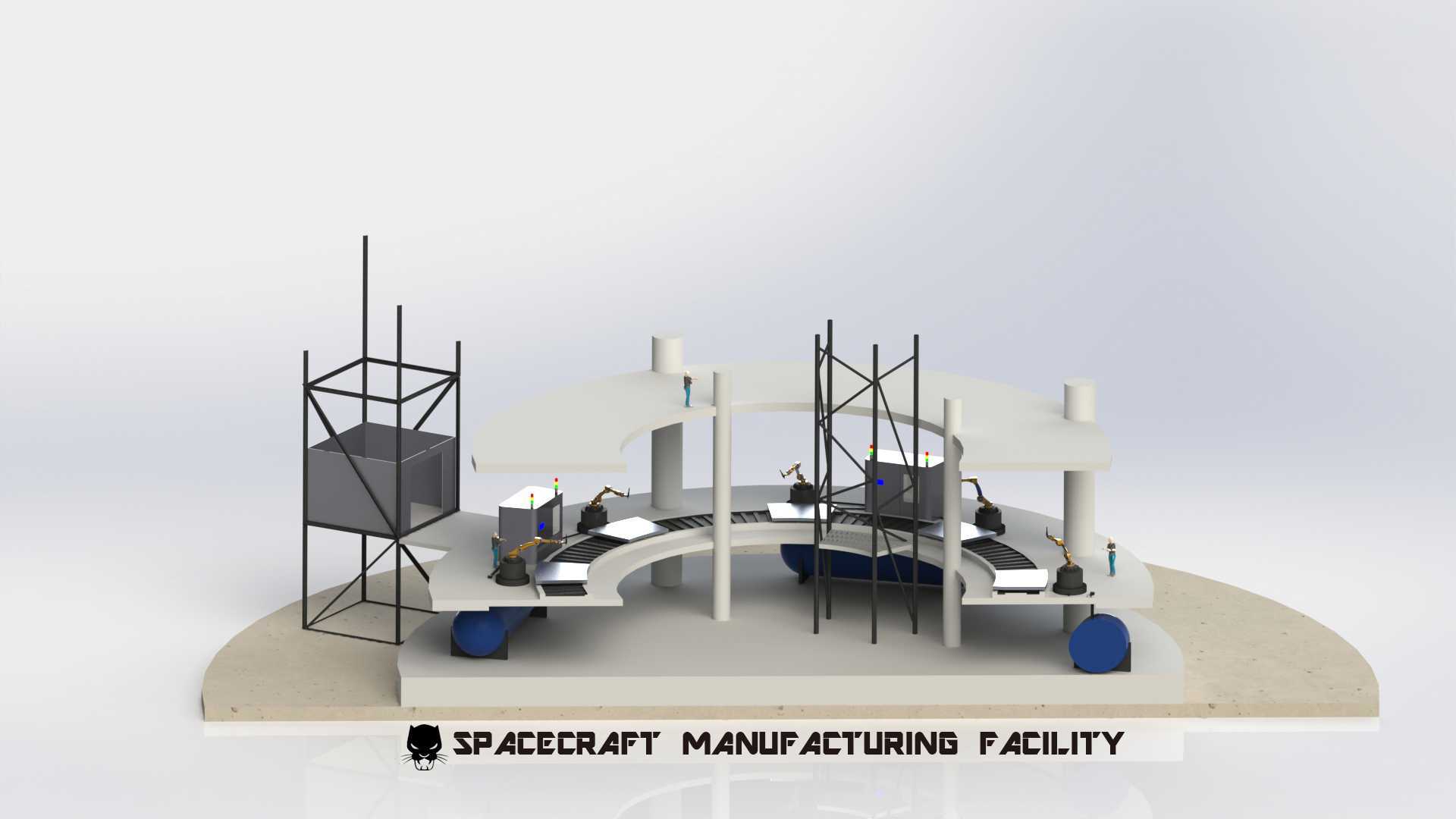

航天器多层环形制造作业工位结构

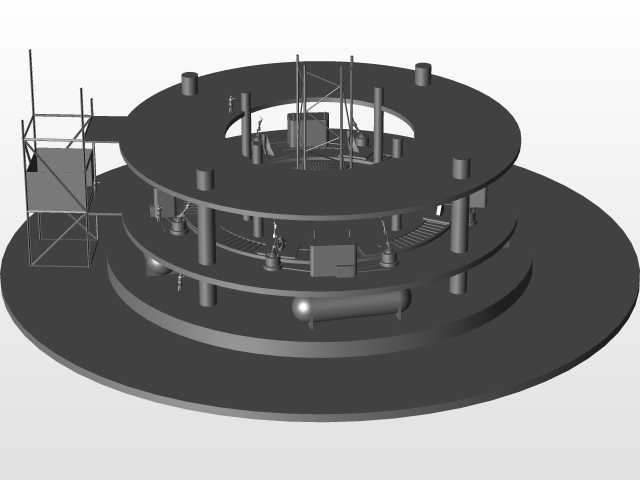

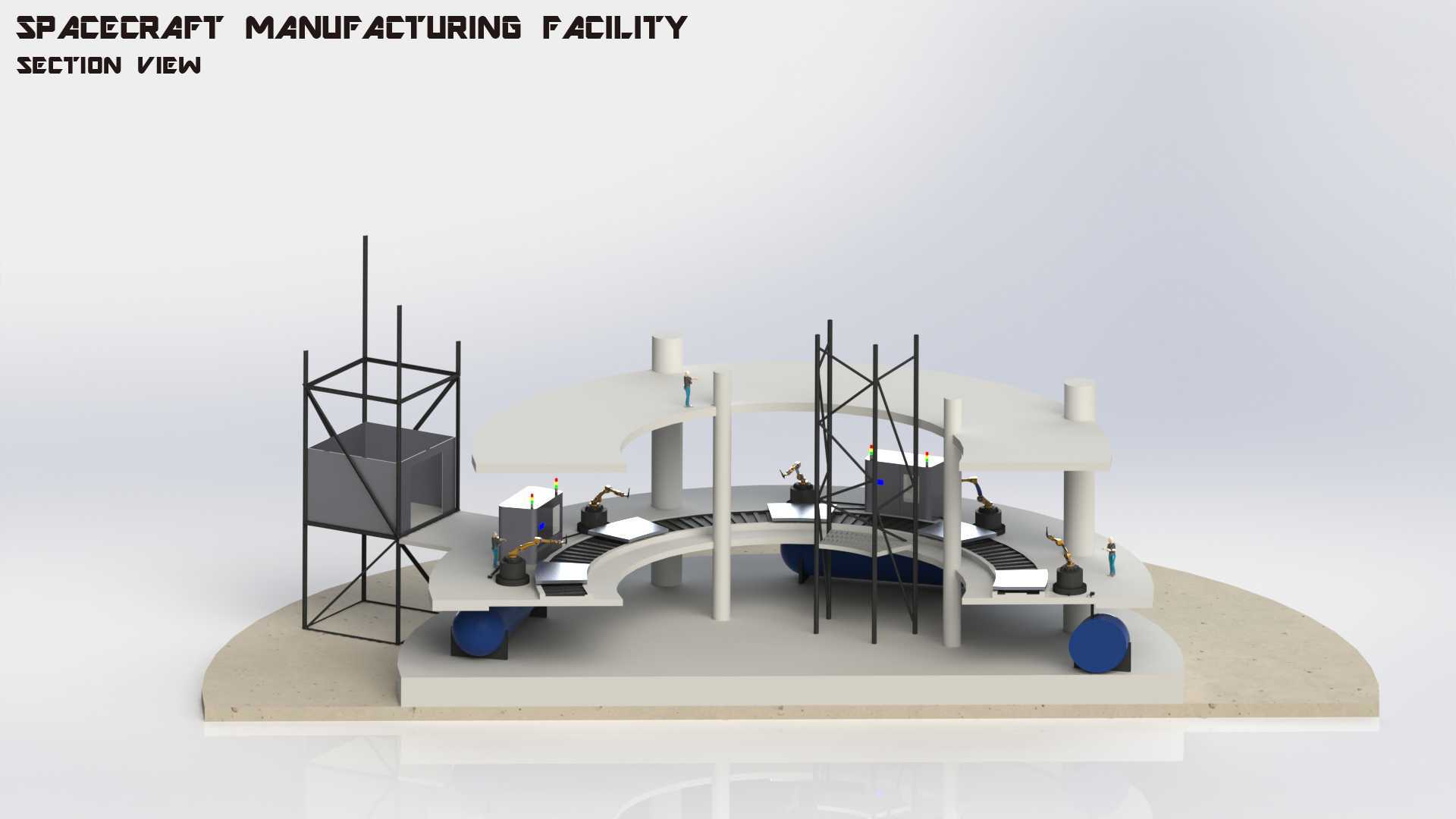

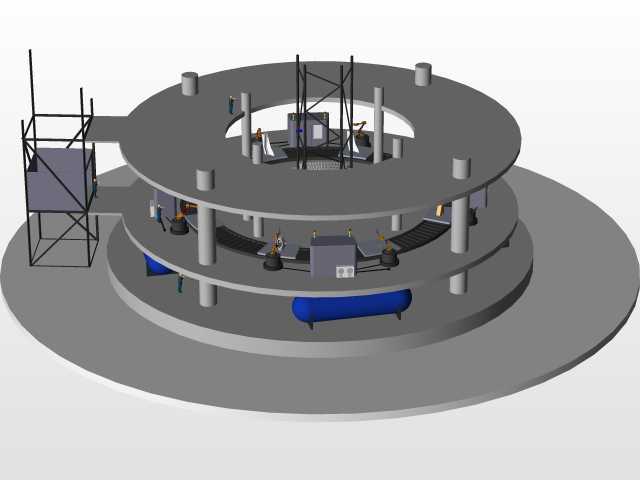

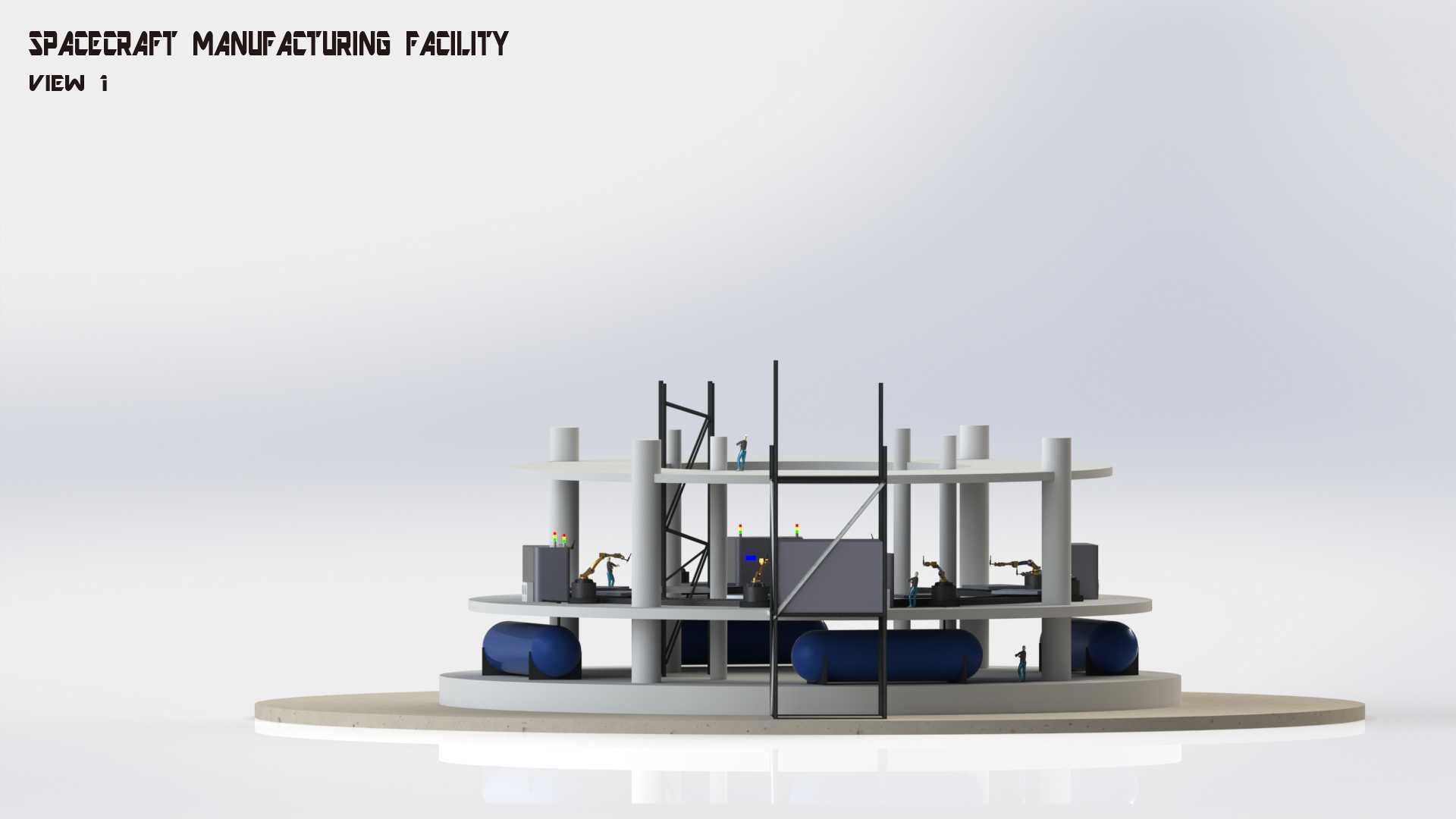

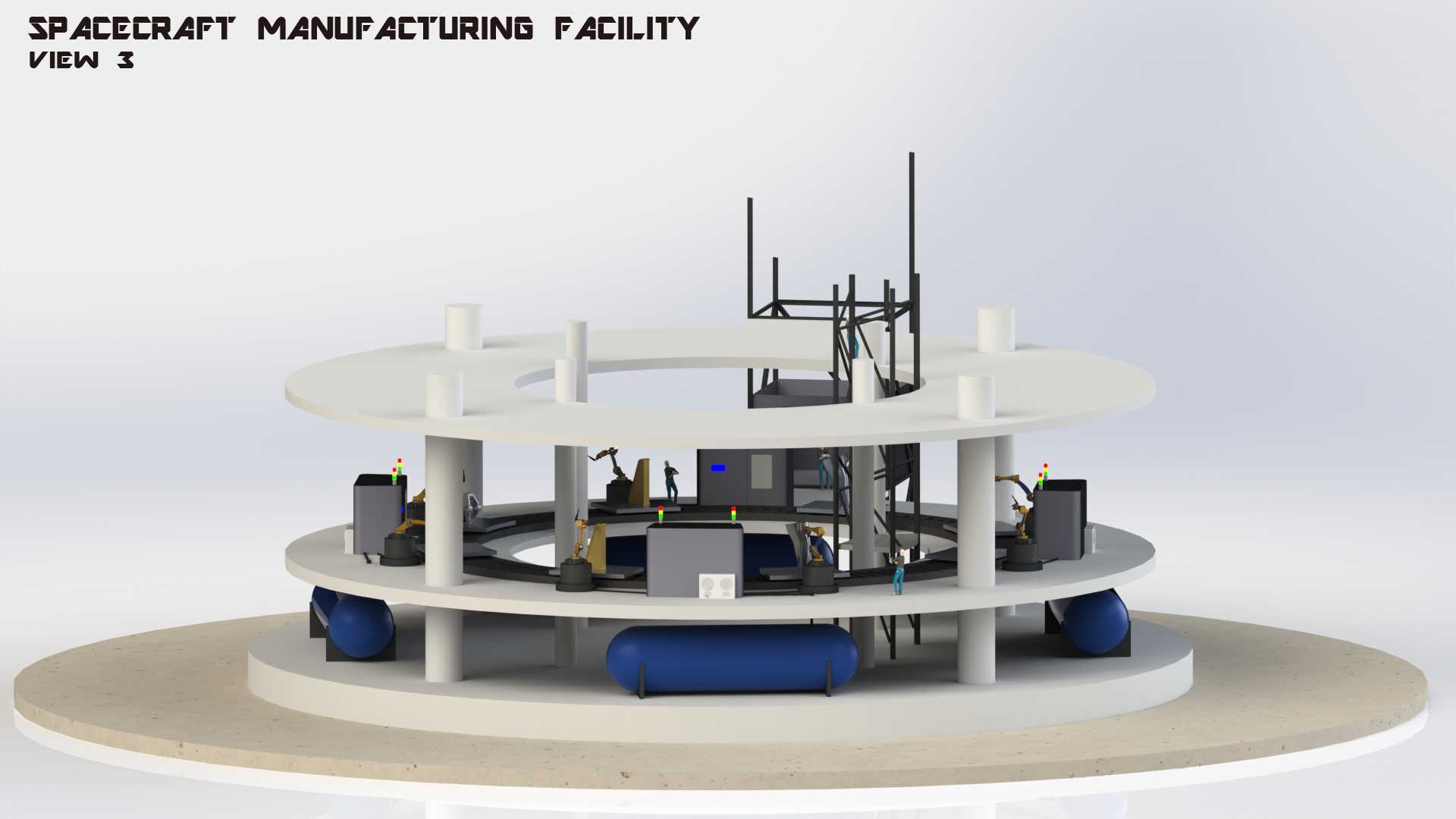

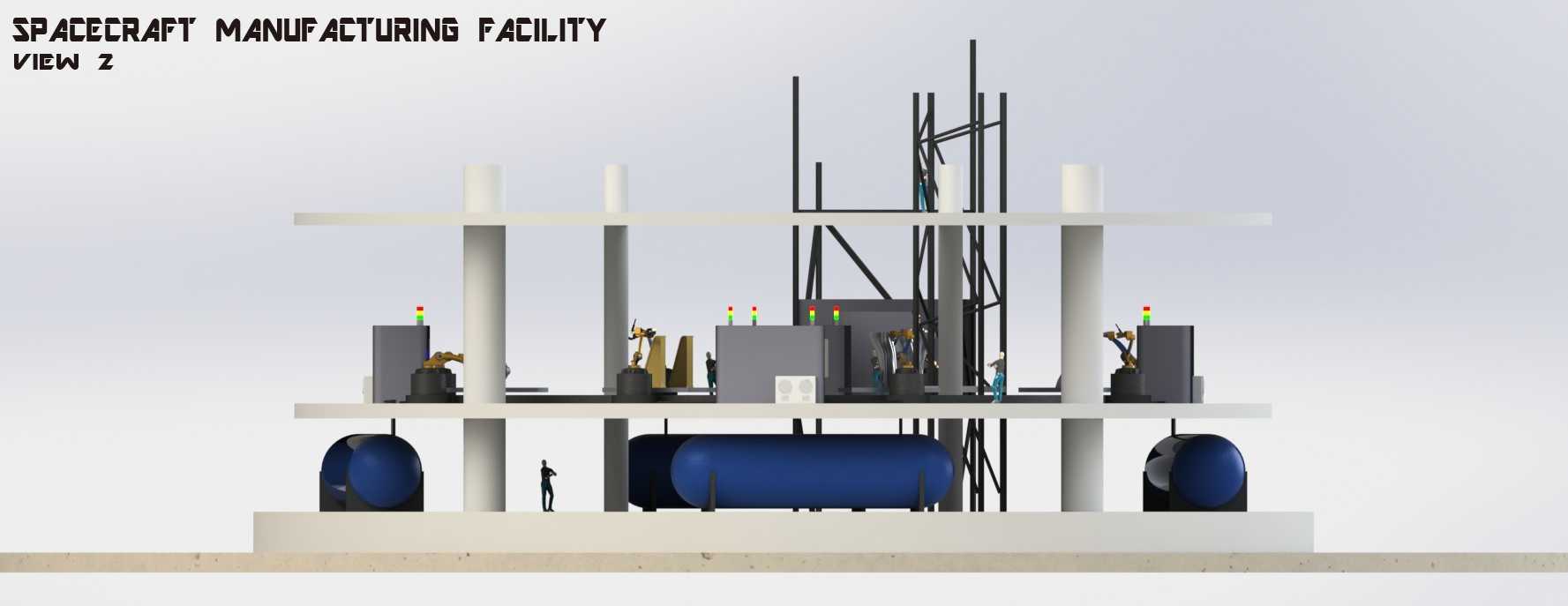

这套多层环形结构的航天器制造作业设施，核心面向航天器零部件的集成化制造场景，适配航天制造领域对高精度、低误差、流程连贯的生产要求。整体采用三层同轴环形平台布局，底层为基座承载层，设置多组卧式承压储料罐体，沿圆周方向均匀分布，为上层作业单元提供稳定的物料供给与压力支撑，基座底部采用大直径圆形安装平面，安装边界需匹配厂房地面的水平度要求，平面度公差控制在每米0.1mm以内，避免上层环形轨道运行时出现卡滞。中层与上层为作业执行层，环形轨道沿平台圆周铺设，多组独立作业机械臂挂载于轨道上，可沿环形路径循环移动，每个机械臂对应航天器单个部件的加工作业，针对航天器零部件的定制化加工需求，机械臂末端可快换3D打印执行头、检测探头、装配夹具等不同作业端，实现单工位多工序的连续作业。设计过程中重点考虑了多机械臂协同作业的路径干涉问题，通过分层布置作业区间，将不同工序的机械臂分配至不同高度的平台层，同时借助轨道定位系统将打印部件精准移动到指定作业位置，减少机械臂工作的延迟次数，让整个制造流程顺畅运转，既能够降低多设备并行作业时的位置误差，也便于作业过程中及时发现加工偏差，避免问题累积到后续工序。上层平台顶部设置桁架式天线与信号传输支架，用于作业过程中的数据实时传输与定位校准，支架采用轻量化型材拼接，在保证结构刚度的前提下降低整体上层负载，避免平台重心过高带来的稳定性问题。各层平台之间通过均匀分布的圆柱立柱连接，立柱沿环形路径等角度排布，既作为层间支撑结构，也可集成线缆、管路的走线通道，减少外露管线对作业空间的占用。整套设施的作业逻辑围绕航天器部件的分布式制造展开，打破传统直线产线的流程限制，环形布局可让待加工部件沿圆周流转，依次经过不同作业工位完成打印、检测、装配等全流程工序，无需额外设置长距离输送机构，有效压缩产线占地面积，同时适配小批量、多品种航天器部件的柔性制造需求，在航天零部件试制、小型航天器总装等场景下具备较高的适配性。
