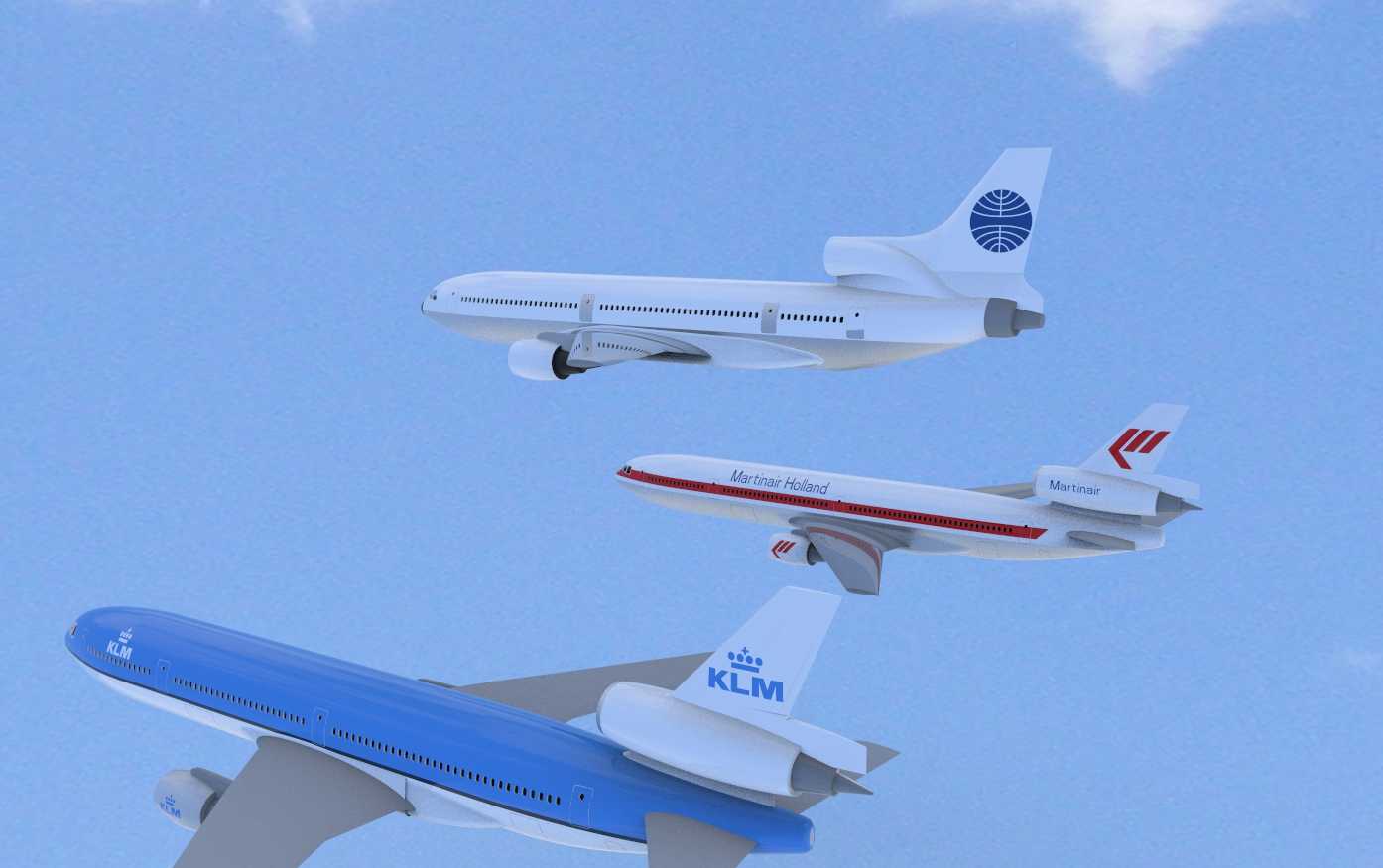

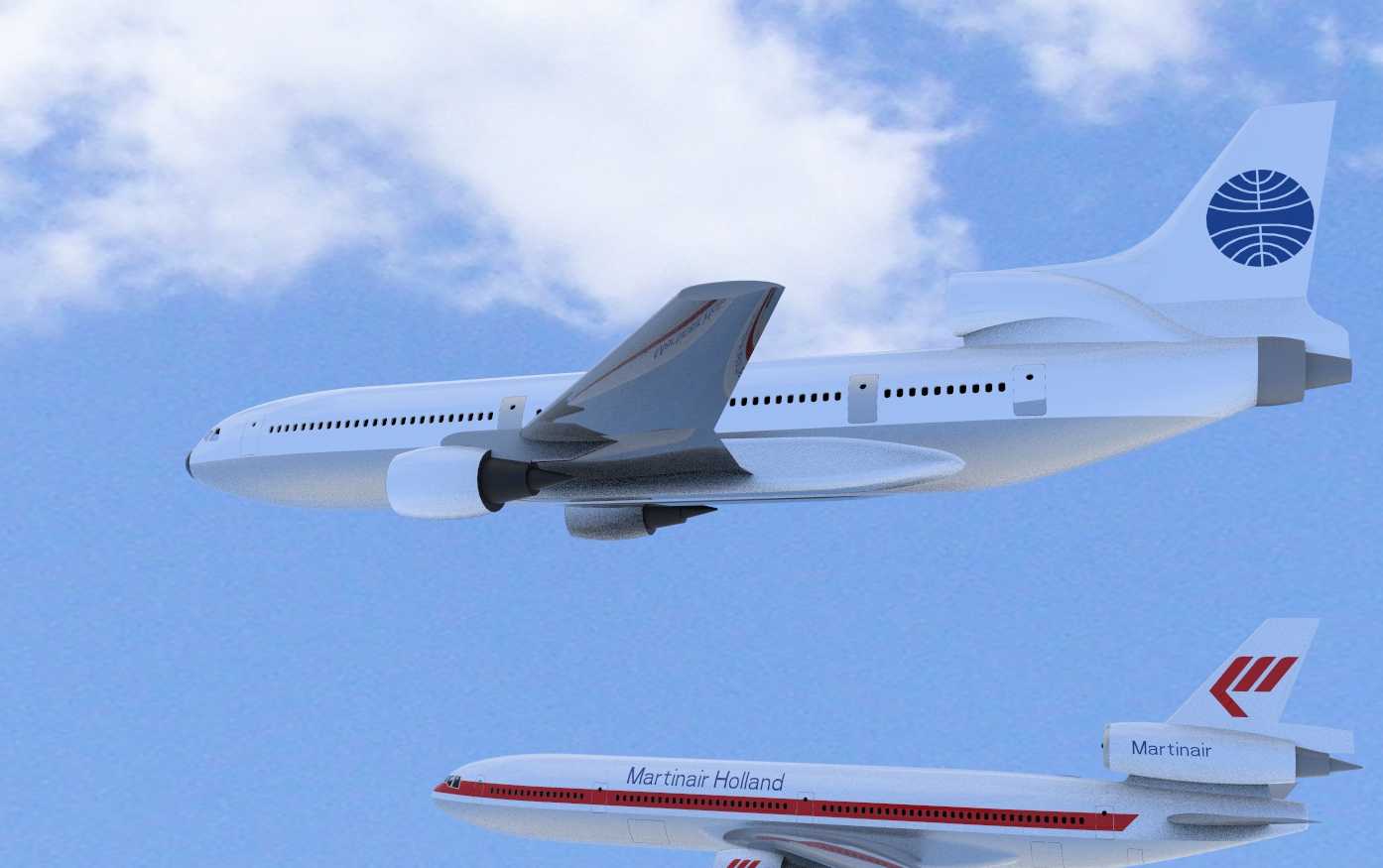

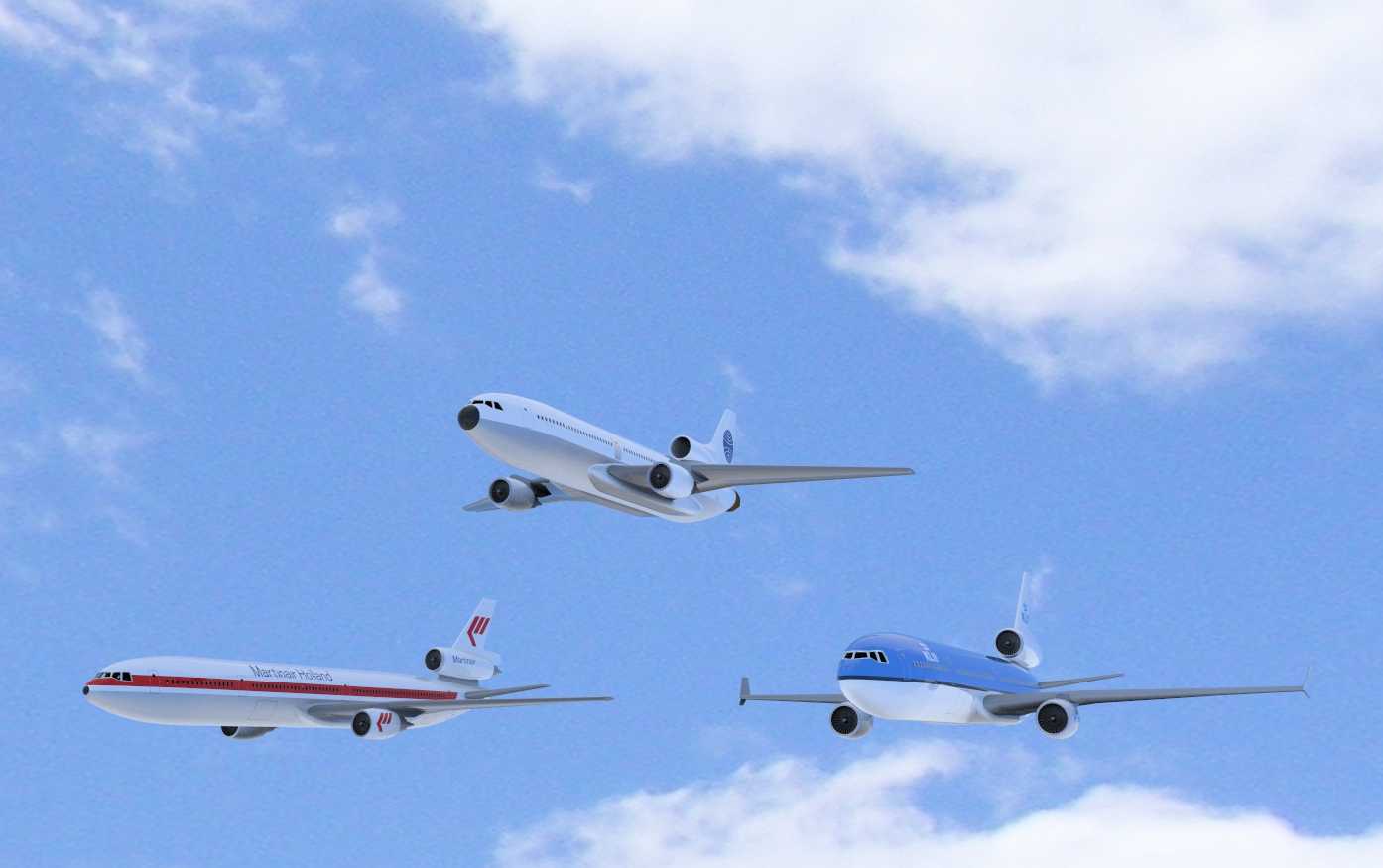

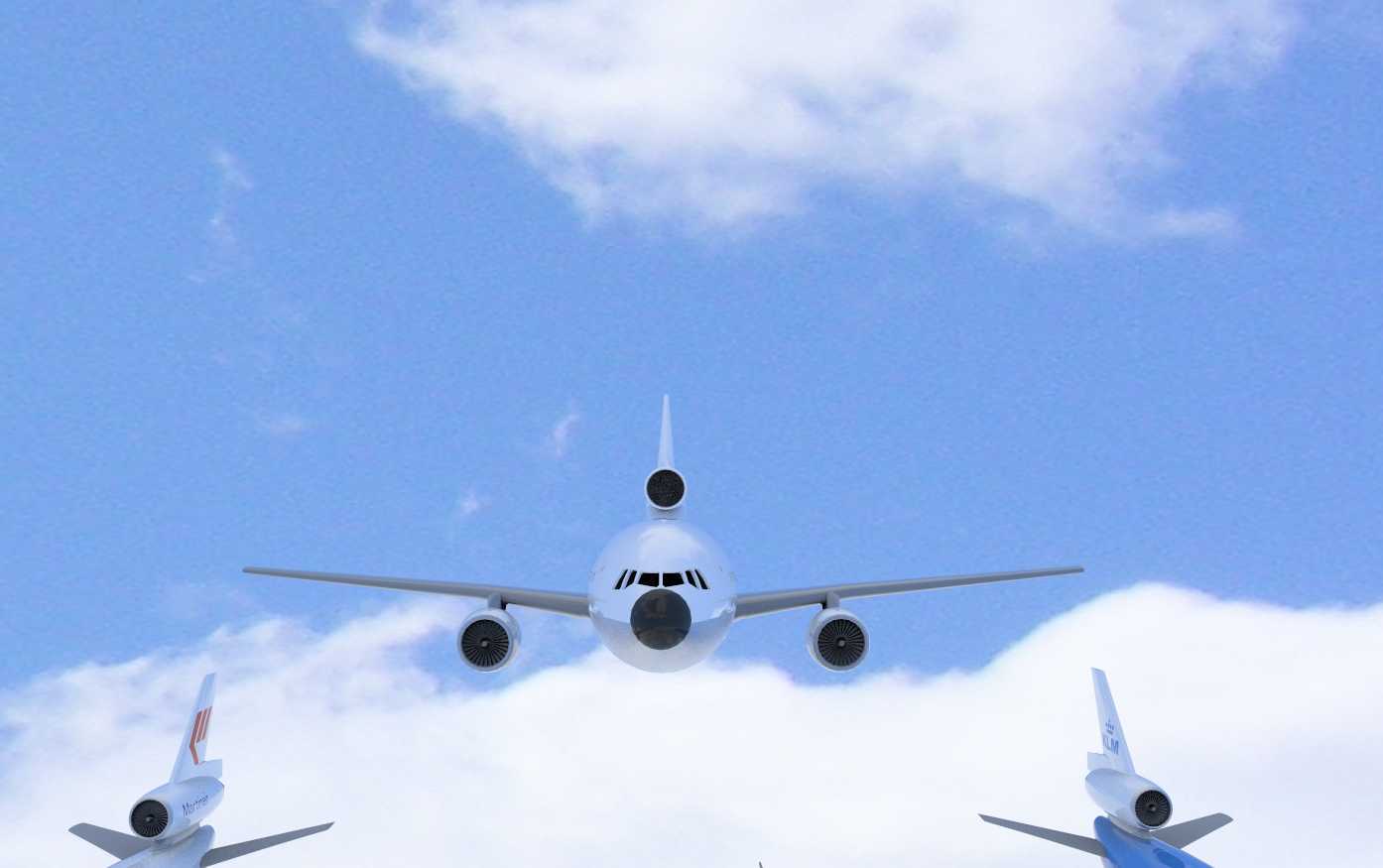

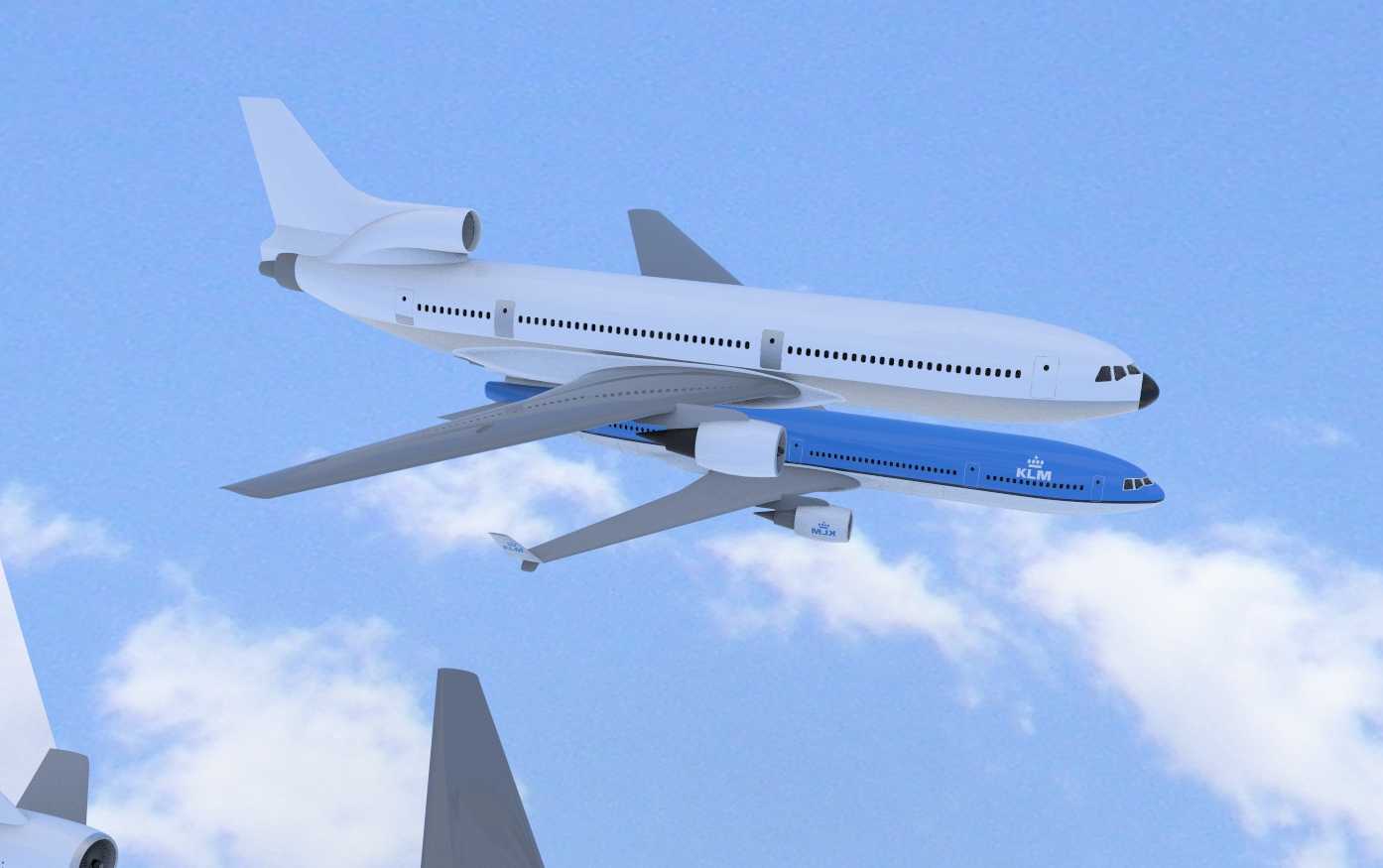

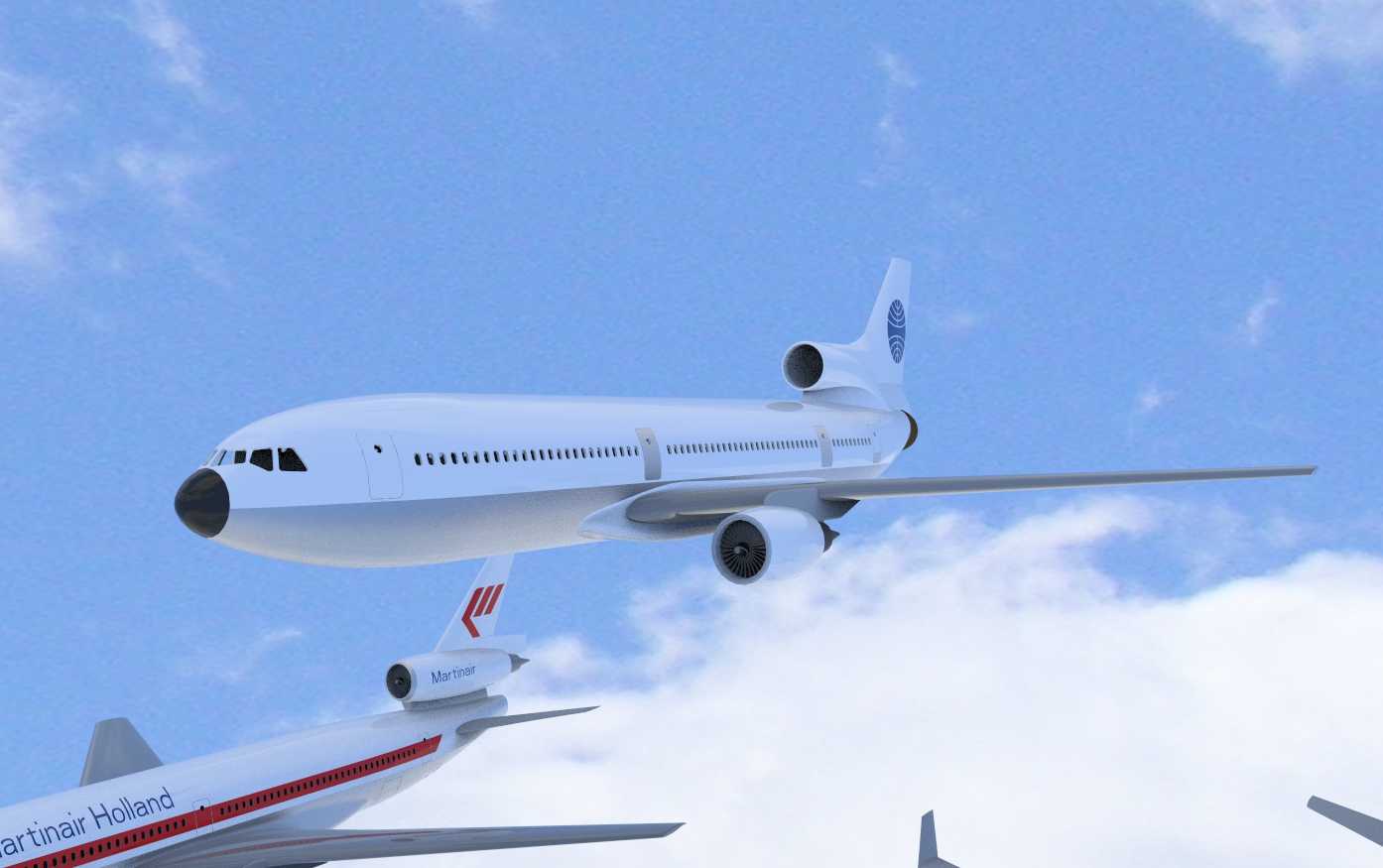

洛克希德三星L1011民航客机外观结构

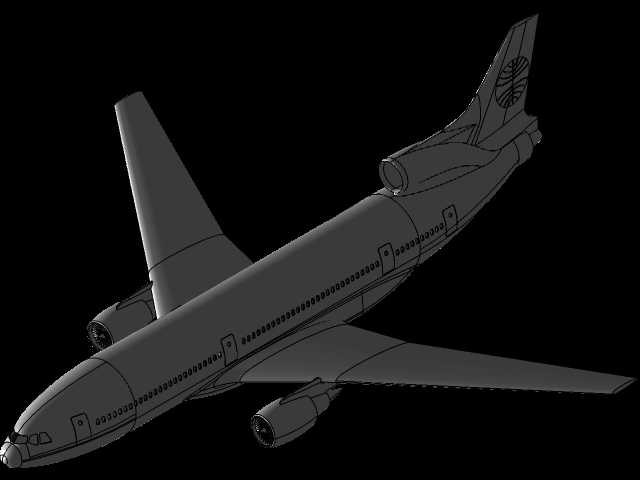

这款宽体民航机型的三维结构还原，首先围绕民用干线航空的运营场景搭建核心设计逻辑，机身主体采用常规半硬壳式结构布局，截面为适配高密度客舱布置的宽体圆形截面，客舱区域沿机身纵向排布多排舷窗，舷窗间距匹配单通道或双通道客舱的座椅排距边界，机身下部预留货舱装载空间，可匹配标准民航集装箱与散货装载的尺寸要求。尾翼部分采用该机型标志性的三发布局设计，除机翼下方吊挂的两台涡扇发动机短舱外，第三台发动机内嵌于垂直尾翼根部，S型进气道的曲面过渡在建模时做了连续曲率处理，既保证气动外形的还原度，也匹配结构装配时的蒙皮拼接公差要求。机翼采用后掠式下单翼布局，翼面的翼型曲线沿展向做渐变处理，从翼根处的高升力翼型平滑过渡到翼尖的减阻翼型，机翼前缘缝翼、后缘襟翼的分块结构做了独立的结构拆分，可直接用于飞行动画演示或结构教学场景的拆解展示。起落架舱的轮廓完全贴合机身与机翼的下部曲面，主起落架舱位于机翼根部与机身的连接区域，前起落架舱位于机头下方，舱门的开合边界与周边蒙皮做了齐平处理，符合民航机型减阻设计的实际要求。水平尾翼安装于机身尾部两侧，与垂直尾翼的连接位置做了结构加强区域的轮廓还原，对应实际机型的尾翼受力传力路径。机身前部的驾驶舱风挡采用多块曲面玻璃拼接布局，风挡框架的结构轮廓完全匹配实机的视野设计要求，机头雷达罩的曲面曲率与机身前部平滑过渡，无明显的折线棱角。在建模过程中，整机的外形尺寸严格参考实机的公开参数边界，机身长度、翼展、尾翼高度的比例完全符合实际机型的尺寸关系，各气动面的偏转角度预留了动画调整的结构余量，既可以用于航空科普场景的静态展示，也可作为航空类教学课件的结构演示载体，还能为影视动画制作中的民航场景提供高精度的外观资产。机身表面的蒙皮分块线、检修口盖轮廓都做了细节还原，对应实机的维护口盖布置位置，发动机短舱的进气道、尾喷口的曲面做了等壁厚处理，若后续需要做发动机内部结构的拓展建模，可直接基于现有短舱轮廓向内延伸结构。客舱门、应急出口的位置完全匹配实机的应急撤离布局要求，门体的轮廓与周边机身蒙皮的贴合间隙控制在合理的装配公差范围内，还原实机的制造装配精度。
