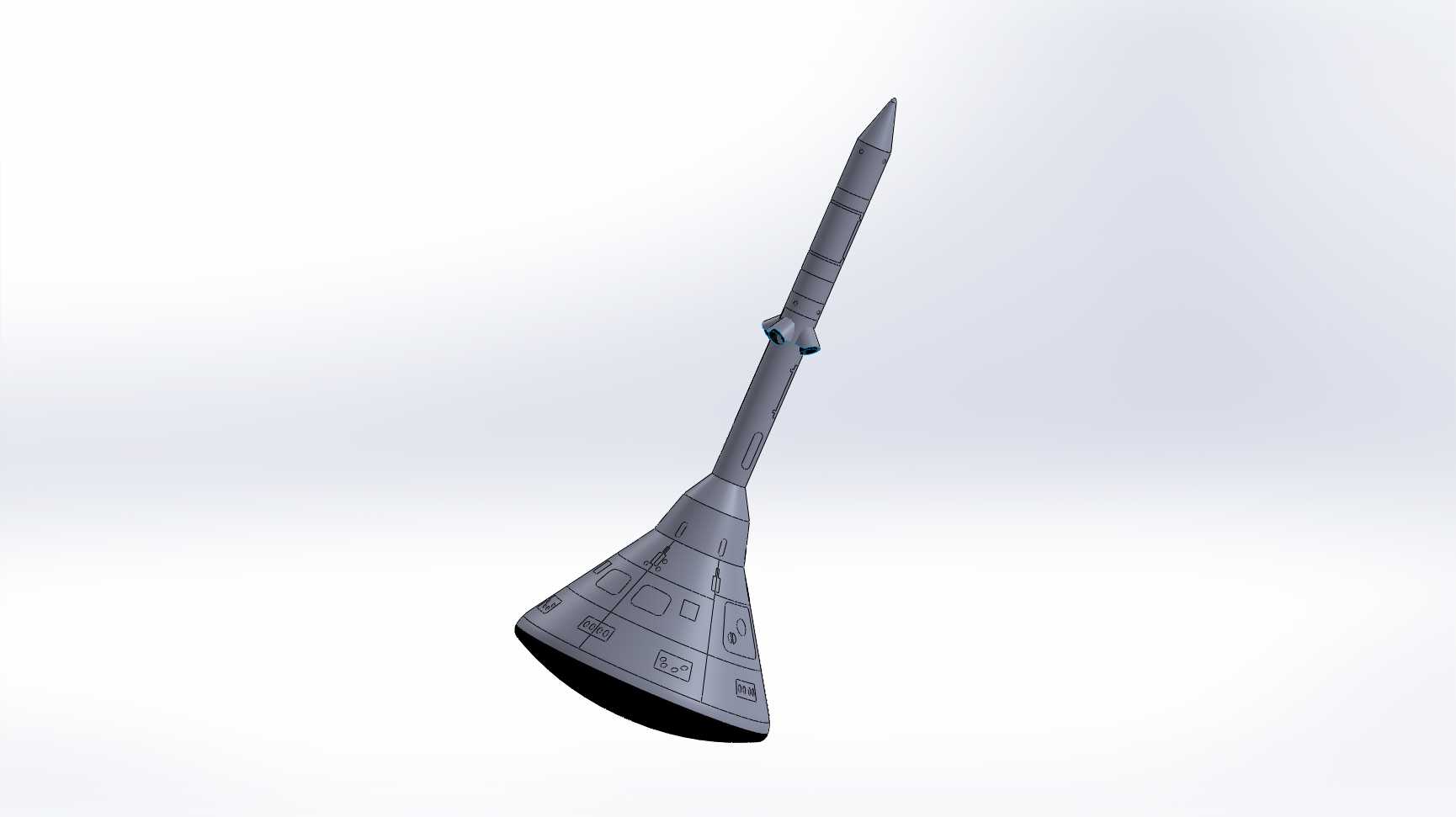

带发射中止系统的猎户座太空舱等比例结构

该结构还原了载人深空探测任务中猎户座太空舱的完整构型，覆盖从返回舱大底到顶端逃逸塔的全段外形与结构分区，核心围绕发射中止系统的集成布局展开设计。在实际航天发射任务场景中，该构型承担发射阶段故障状态下的乘员紧急逃逸功能，当运载火箭出现推力异常、结构失稳等危及乘员安全的故障时，顶端的发射中止发动机可快速点火，将整个乘员舱段带离故障箭体，飞至安全高度后再启动返回程序，是载人发射任务中最核心的安全冗余结构。从设计思路来看，整体采用分段式布局逻辑，底部大直径返回舱采用钝头体气动外形，这种构型在再入大气层阶段可通过前方脱体激波耗散大部分气动热，降低热防护系统的设计负荷，大底表面的分区结构对应不同热流密度区域的防热层铺设边界，不同区域的防热材料厚度根据再入热流仿真结果做差异化设计，避免不必要的重量增加。中部舱段为服务舱对接过渡段，外表面布置的凸起结构对应姿控喷管、传感器安装位与线缆走线槽，所有外凸结构的安装位置都经过气动干扰仿真验证，避免在跨音速飞行阶段产生额外的紊流影响舱体姿态稳定性。顶端的逃逸塔段采用细长锥型构型，与返回舱段通过爆炸螺栓连接，正常入轨后会按程序分离抛掉，减少在轨飞行的无用重量，逃逸塔上的小型翼面结构用于逃逸飞行过程中的姿态稳定，保证舱体在逃逸过程中不会出现翻滚，确保逃逸轨迹可控。从安装边界来看，返回舱最大直径为1:1比例下的5米级尺寸，全舱总高度约10米，各段连接法兰的位置预留了标准的紧固件安装孔位，可直接对接后续服务舱、运载火箭适配器的模型结构，外表面的所有标识分区都对应实际舱段的设备安装位置，可用于航天科普展示、发射流程模拟演示、载人航天器结构教学等场景，建模过程中严格遵循实际气动外形的曲率要求，所有曲面过渡均做G2连续处理，避免出现气动外形上的应力集中点，舱体表面的检修口盖、传感器窗口等细节结构都按实际位置还原，可直接用于结构拆解演示，帮助设计人员理解载人逃逸航天器的布局逻辑。
