融合翼梢小翼的无尾飞翼布局飞行器结构

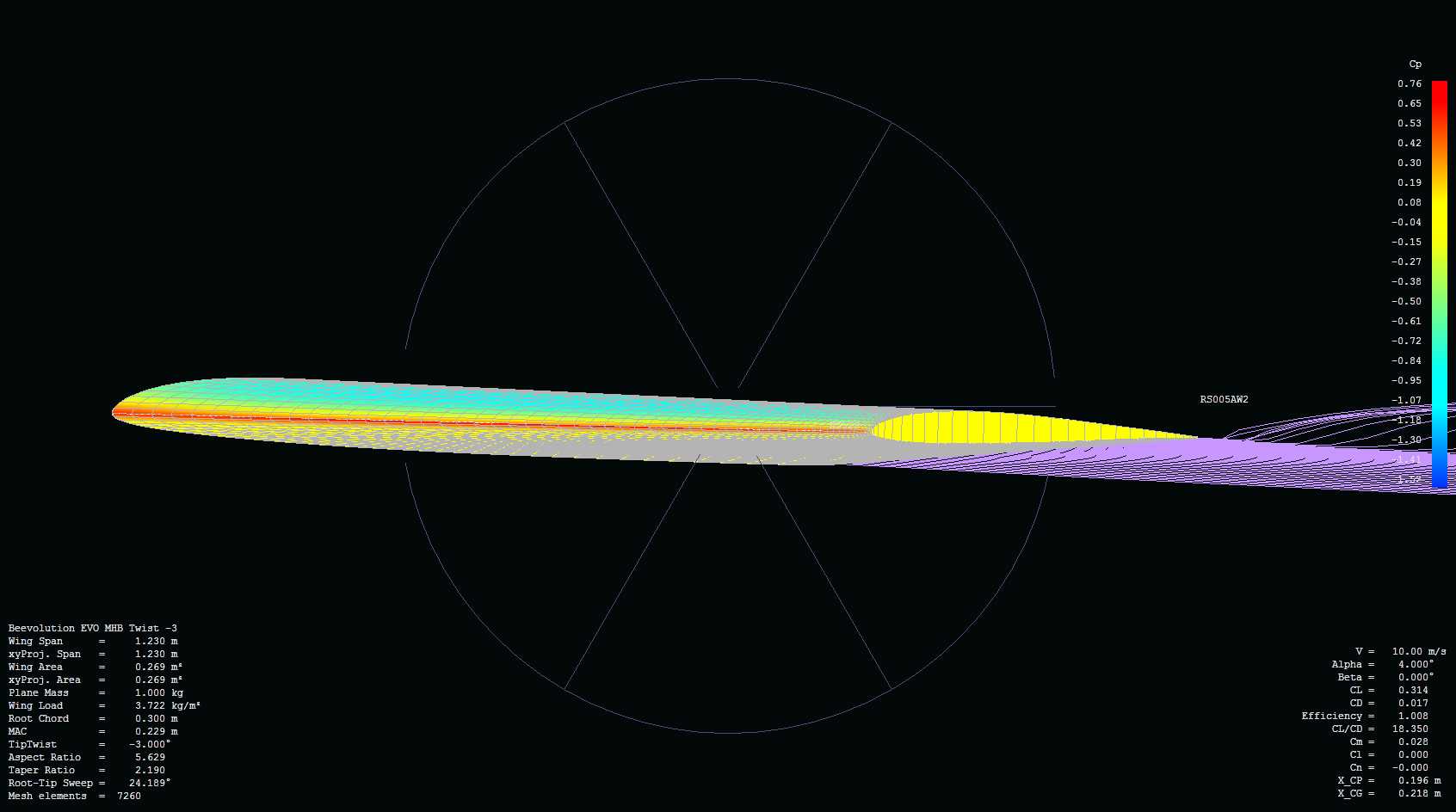

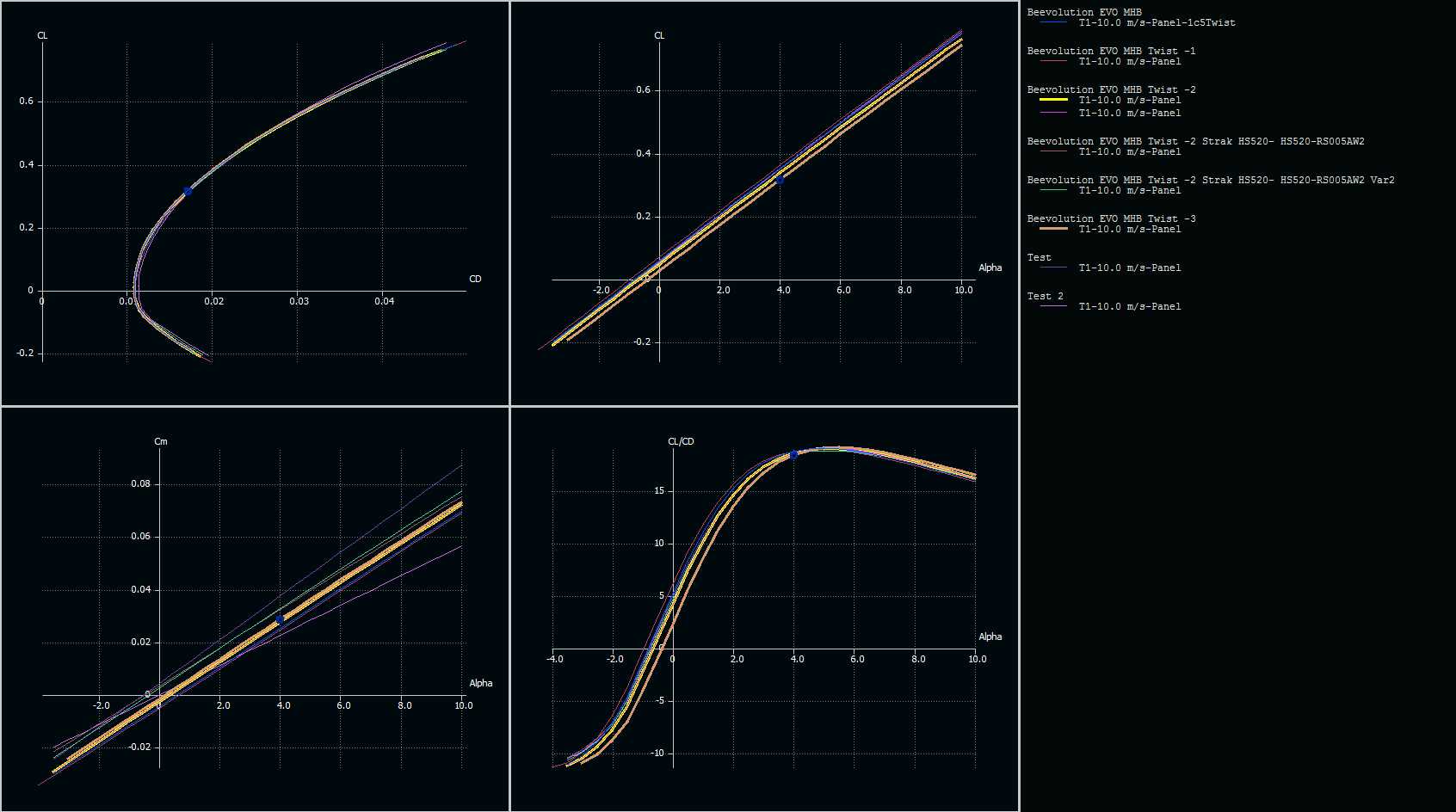

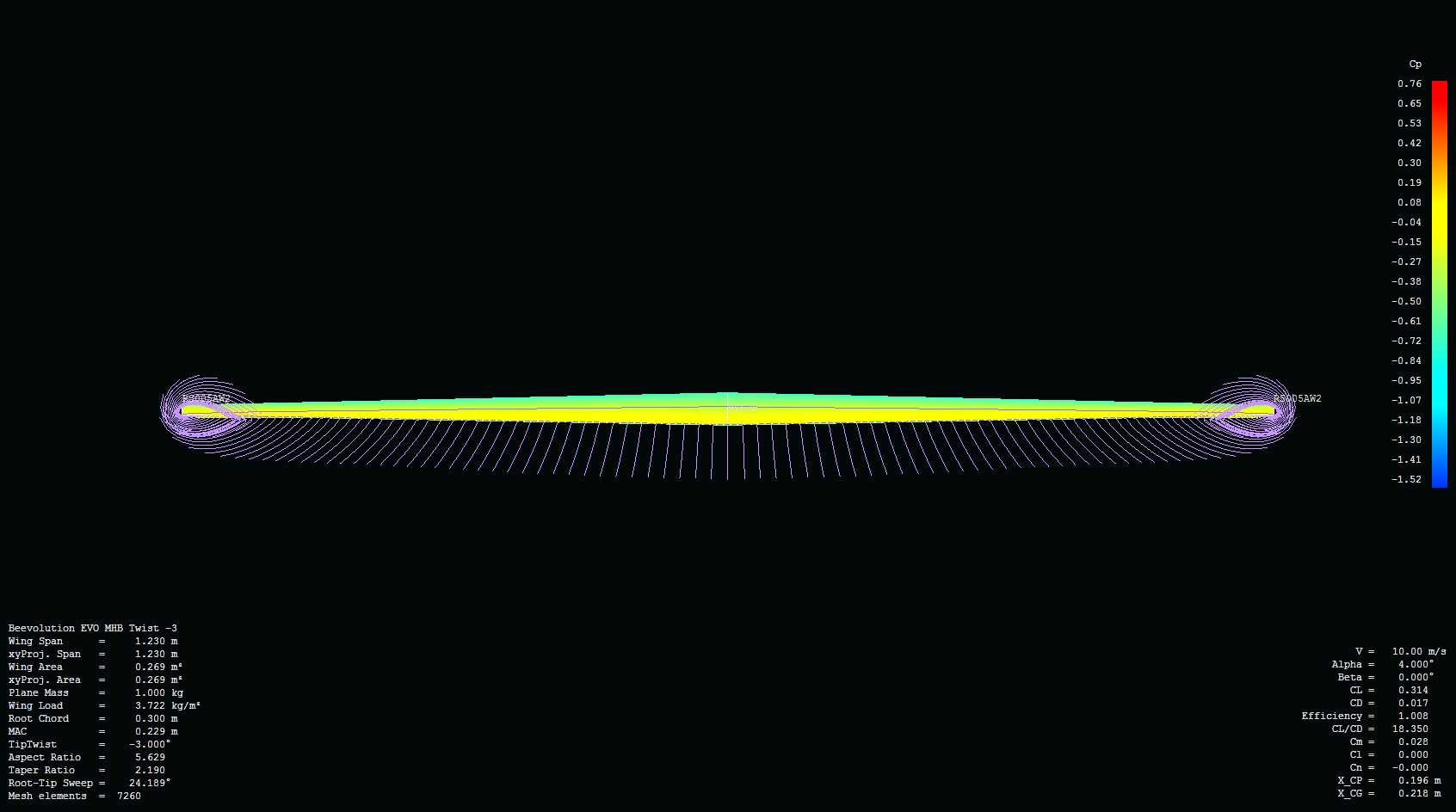

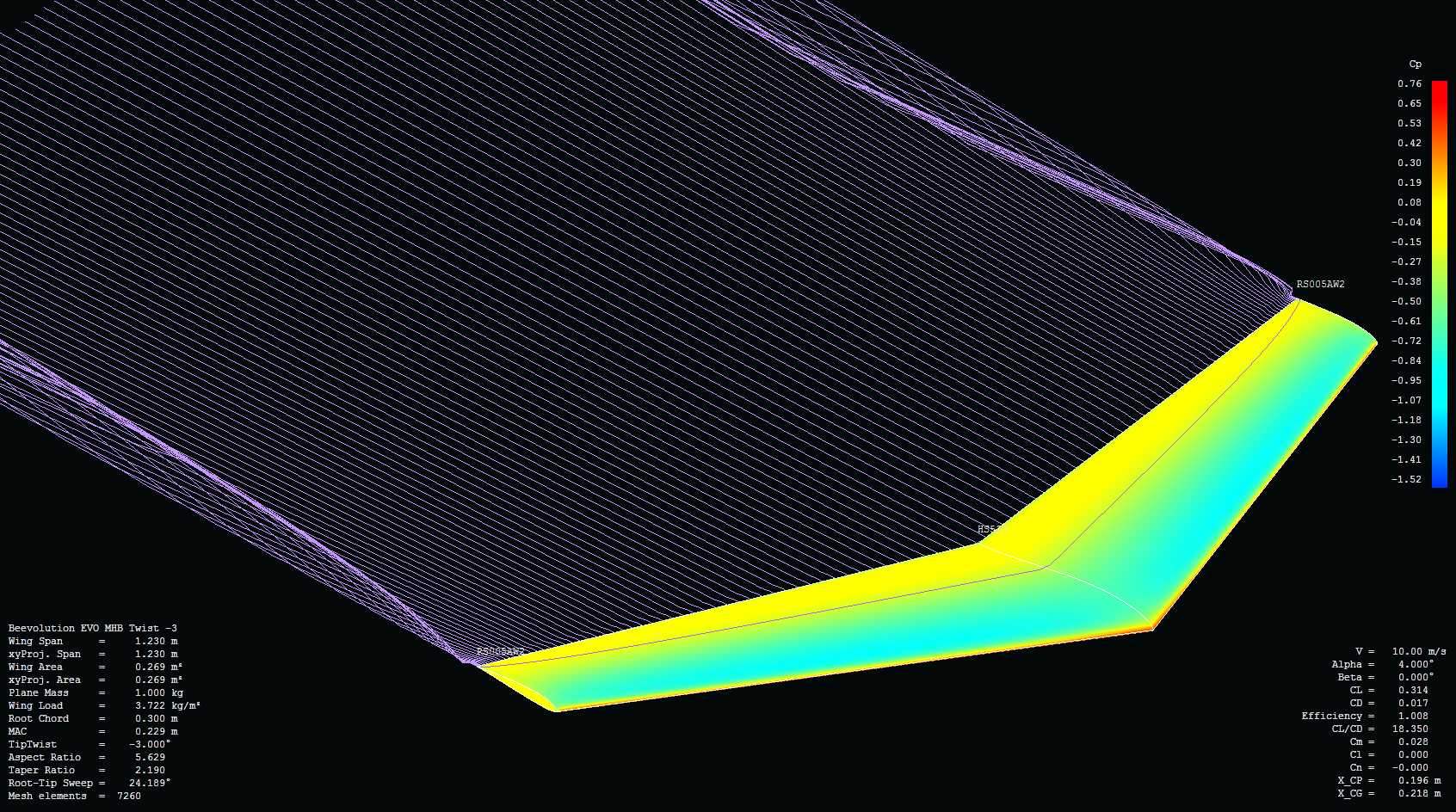

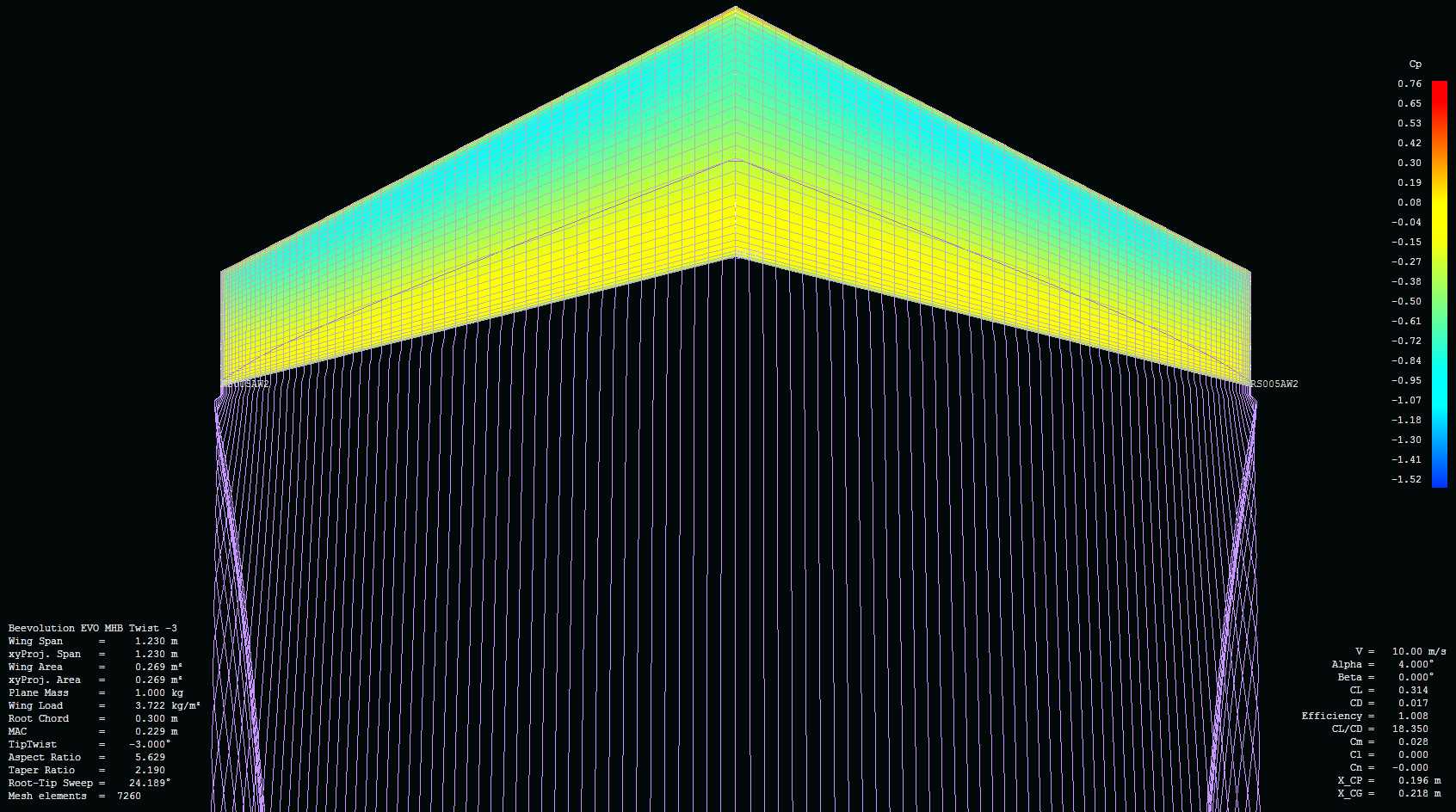

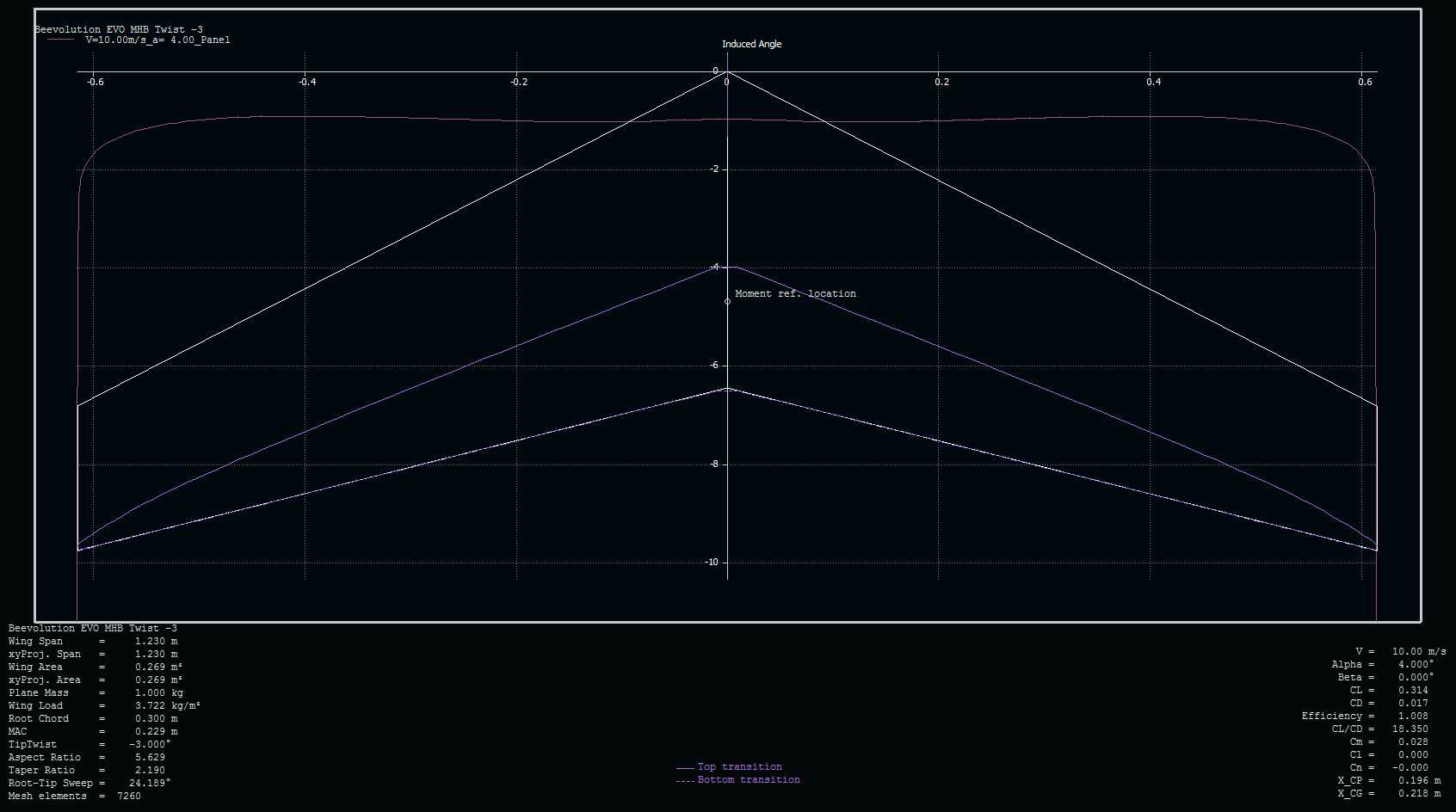

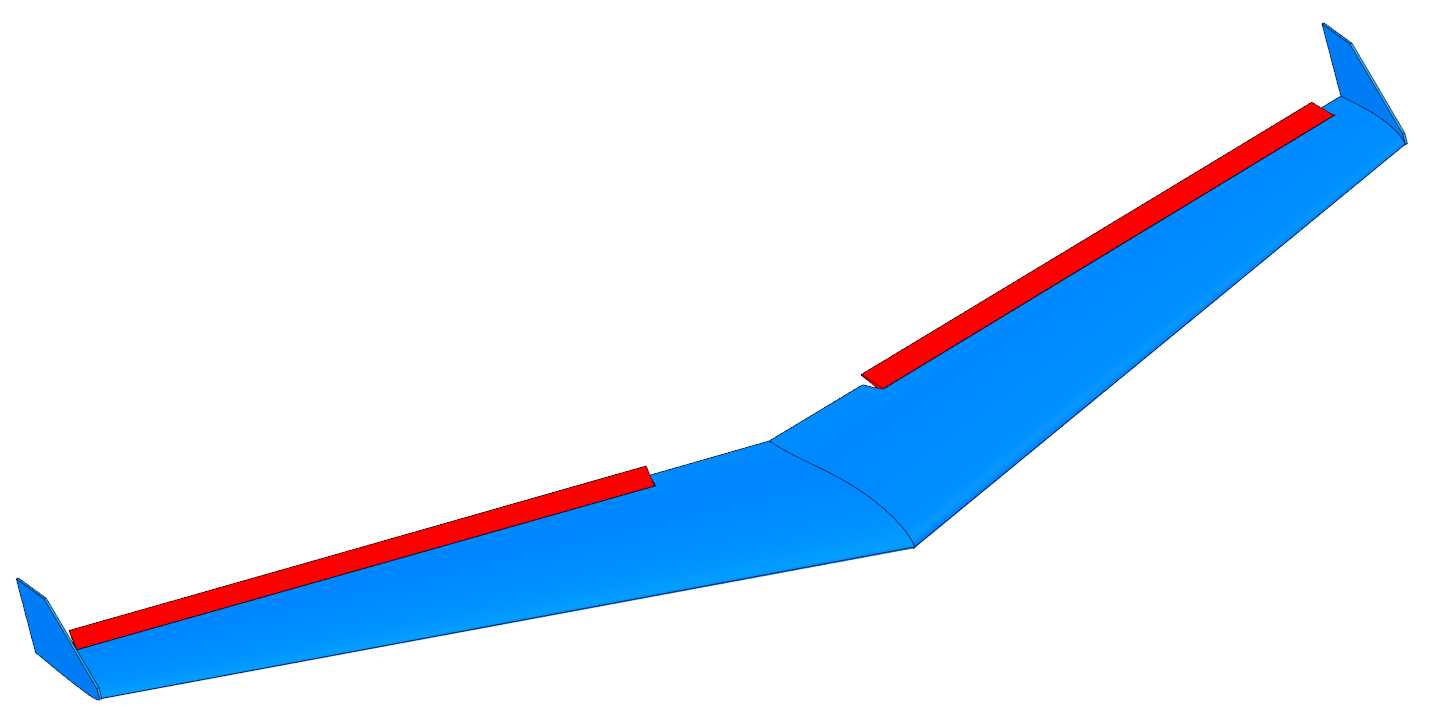

这款无尾飞翼构型的飞行器结构，在小型低速航空验证、航模研发以及微型无人机气动方案验证场景中具备较高的参考价值，其整体构型摒弃了传统飞行器的独立尾翼结构，将操纵面与升力面完全融合在一体化的翼身结构内，从根源上降低了常规尾翼带来的附加阻力与结构重量。从气动设计逻辑来看，该构型沿翼展方向采用了差异化翼型配置，翼根区域选用的翼型能够兼顾低速状态下的升力系数与结构安装空间，为内部动力组件、航电设备的布置预留足够的截面尺寸，避免翼身过渡区域出现气流分离；翼尖区域搭配的翼型则更侧重降低诱导阻力，配合翼尖处扭转3°的小翼结构，能够有效打散翼尖涡流的发展路径，削弱翼尖下洗气流对主翼面升力效率的负面影响，在相同展弦比下可提升全机的升阻比表现。方向舵的功能被整合在翼梢小翼的舵面结构上，通过两侧小翼舵面的差动偏转实现航向控制，无需额外设置垂直尾翼，进一步简化了全机的结构组成。在结构安装边界上，该飞翼构型的整体外形沿展向平滑过渡，没有突出于翼面之外的独立结构，所有操纵舵面的偏转范围都被控制在翼型轮廓的包络之内，既能够降低飞行过程中的雷达反射特征，也能减少外挂结构带来的气动干扰。主翼后缘布置的两段式操纵面，可通过不同的偏转组合实现俯仰、滚转方向的姿态控制，配合翼梢小翼的航向操纵能力，能够满足低速飞行状态下的全姿态控制需求。从工程应用角度出发，这类无尾飞翼结构的三维数模，可直接用于气动仿真的初始模型搭建，也能作为小型验证机、航模产品的结构设计参考，其翼型的搭配逻辑、翼尖扭转角度的设置、操纵面的位置排布，都经过了流场计算验证，能够为同类布局的飞行器设计提供可复用的结构参考，在进行实体加工时，该构型的一体化翼身结构可采用复合材料分层成型工艺，减少拼接结构带来的强度损失与外形误差，舵面与主翼的连接位置可沿翼面后缘的加强肋布置，保证操纵载荷能够均匀传递到主翼承力结构上，避免局部应力集中导致的结构变形。
