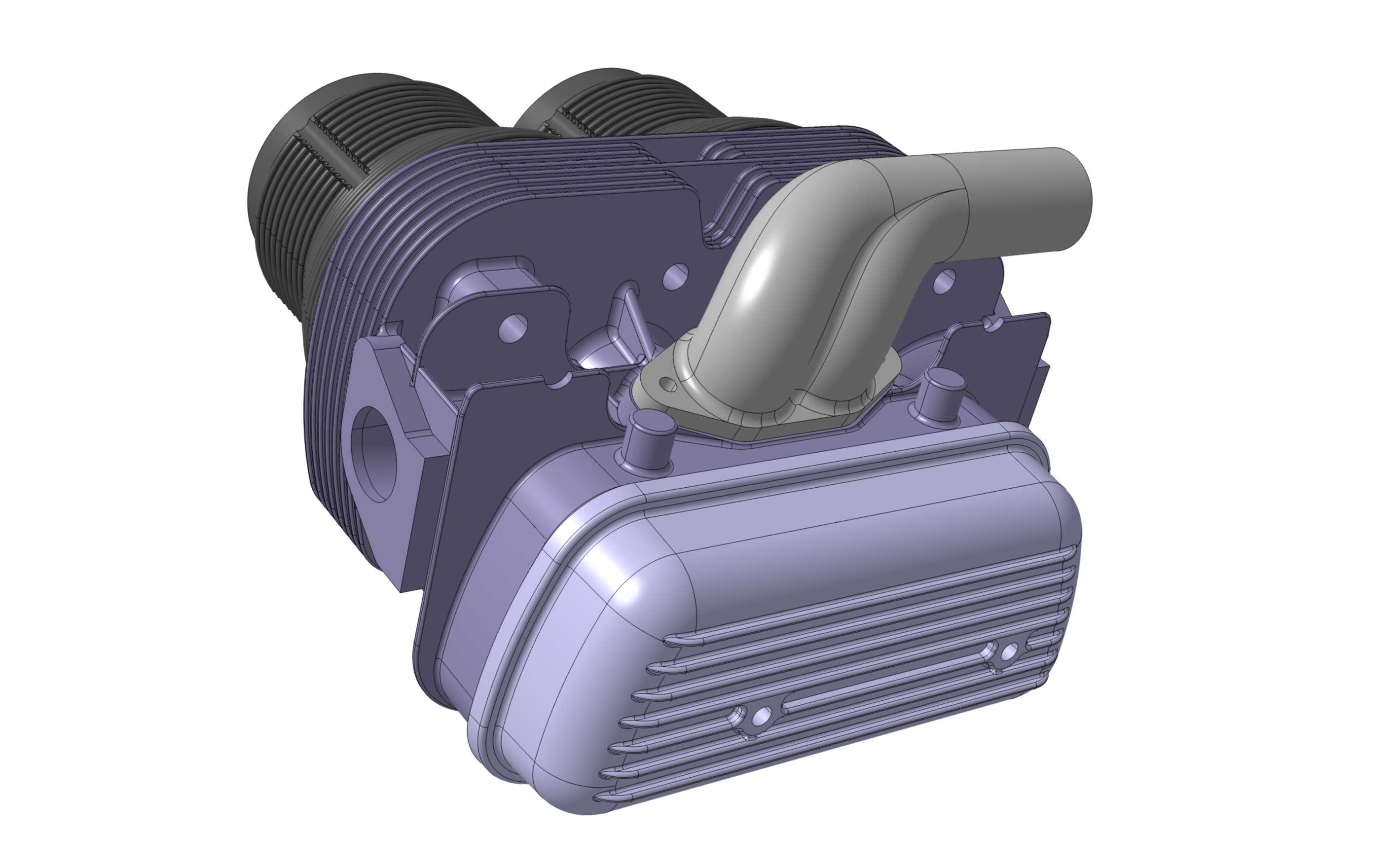

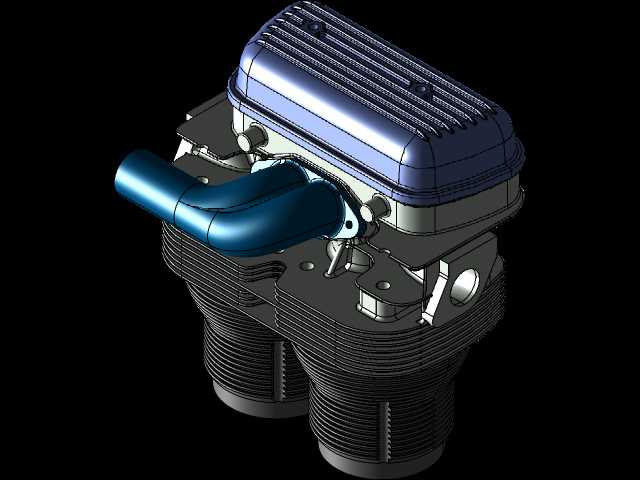

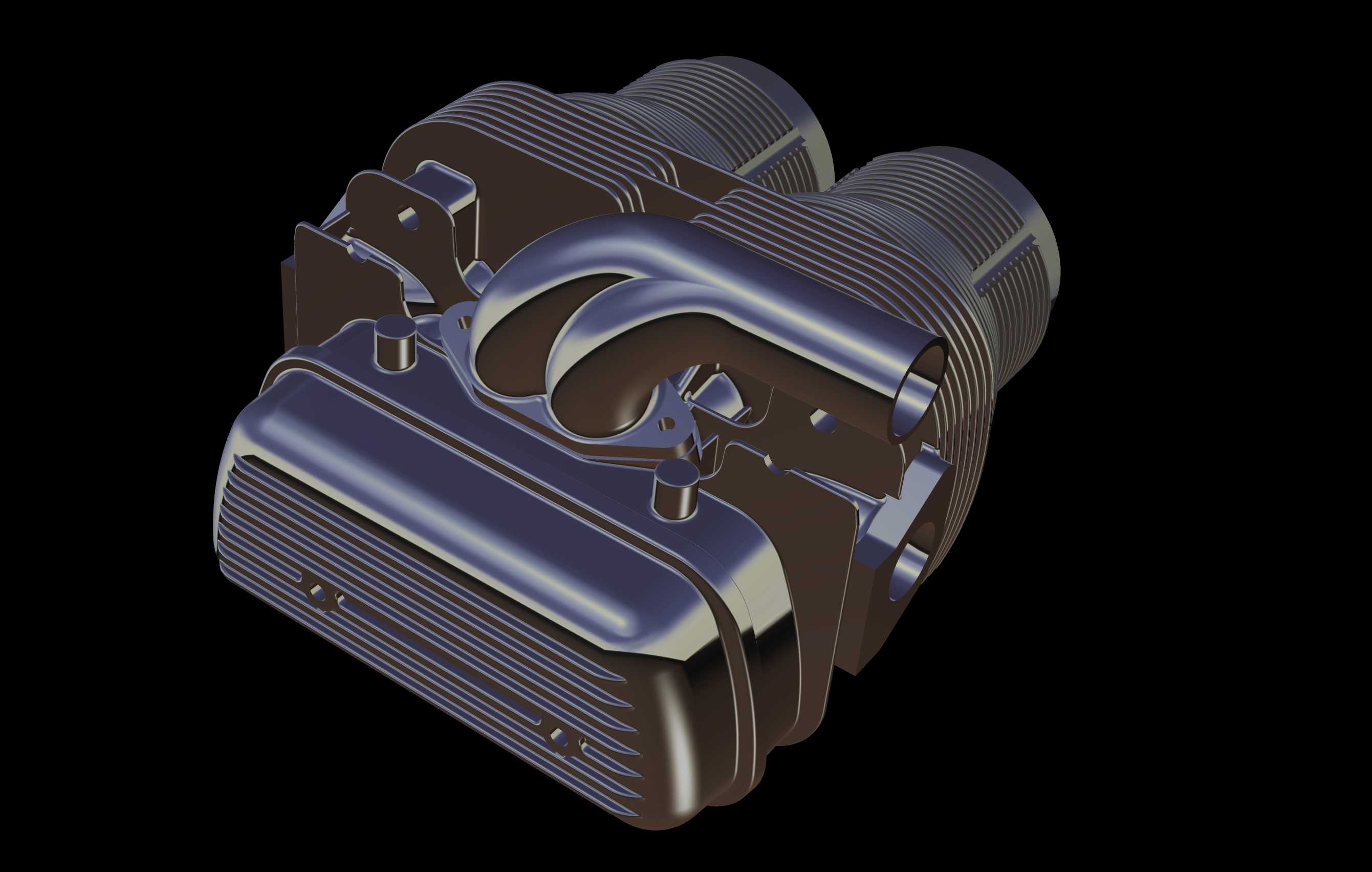

大众VW风冷发动机气缸头组件结构

这套风冷动力转换部件的三维结构，主要面向小排量风冷动力总成的改装、逆向开发以及教学演示场景，在复古车型修复、非道路小型动力设备适配领域有着较高的参考价值，不少做老款VW车型整备的结构工程师，都会参考这类成熟量产结构的散热布局、安装点位来做适配性改型。从实际用途来看，该组件承担着气缸密封、热量导出、进排气导流的核心作用，风冷结构没有水冷套的复杂腔体，对散热鳍片的排布、气流通道的设计要求反而更高，设计时需要兼顾不同工况下的散热效率，避免局部热堆积导致的气缸变形、密封失效问题。

设计思路上，这套结构优先保证了散热面积的最大化，缸体外部的鳍片采用不等距排布，对应气缸内燃烧室、排气道附近的高温区域鳍片密度更高，进气流向路径上没有多余的凸起结构，能让行驶过程中的迎面风顺畅扫过所有散热面，不会出现气流死角。外部的进气管路采用大曲率圆弧过渡，尽可能降低进气阻力，管路接口的法兰位置做了加厚处理，预留了密封件安装槽，能保证负压工况下的进气密封性，避免未经滤清的空气进入气缸造成异常磨损。

从安装边界来看，这套组件的缸体结合面采用平面度要求极高的铣削面设计，周边的螺栓孔位完全匹配对应机型的曲轴箱安装点位，不需要额外做扩孔或者移位加工就能直接对位，外部的附件安装座预留了火花塞、温度传感器的安装螺纹孔，位置避开了散热风道，不会干扰气流流通。下部的腔体结构集成了进气稳压的作用，腔体容积经过匹配计算，能在不同转速区间保证进气压力的稳定，减少进气脉冲带来的动力输出波动，外部的横向加强筋既提升了腔体的结构刚性，也能辅助带走部分表面热量。

做这类结构建模的时候，要特别注意鳍片的厚度一致性，过薄容易在铸造过程中出现冷隔缺陷，过厚则会增加不必要的重量同时降低散热效率，所有的圆角过渡都要匹配铸造工艺的拔模要求，避免出现倒扣结构导致的开模困难，安装孔位的同轴度、平面度公差要在建模时就提前标注清楚，给后续的加工、装配环节留出明确的参考依据。不少刚接触动力结构设计的工程师容易忽略风冷通道的气流走向，单纯堆散热鳍片面积反而会导致风阻过大，实际散热效果不升反降，这套成熟量产结构的风道设计就很值得参考，在鳍片密度和风道通透性之间找到了很好的平衡点。
