小型航空用活塞式动力装置结构设计

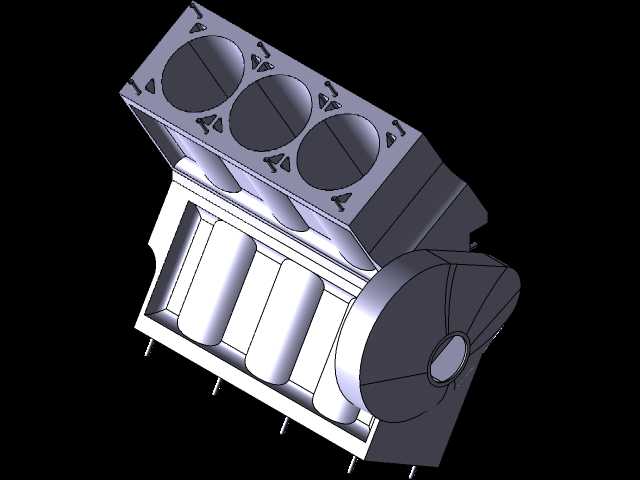

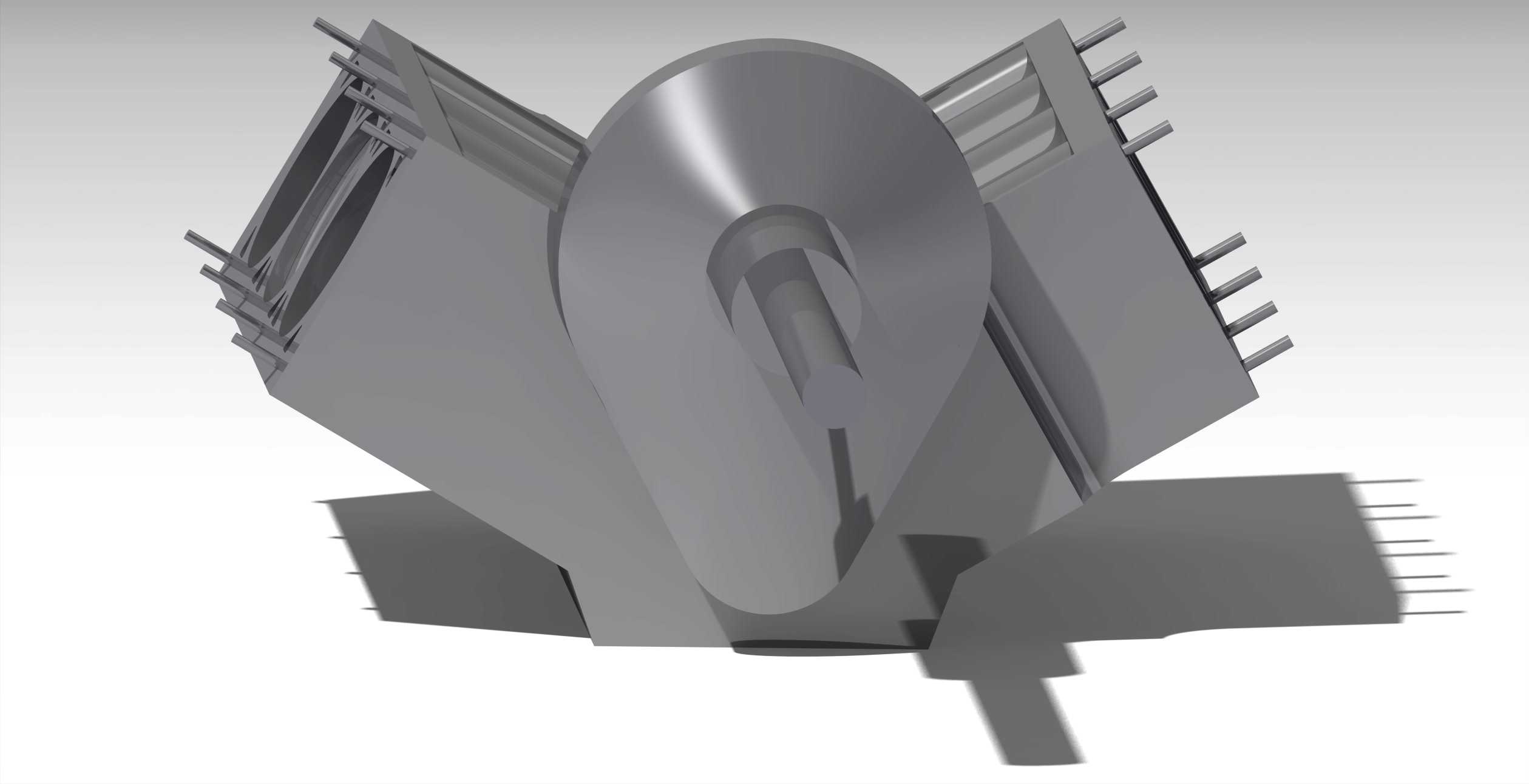

这款活塞式动力结构最初是面向轻型载人飞行器、小型固定翼航测无人机的动力需求做的适配设计，核心是要在有限的机头安装空间内，实现足够的功率输出同时控制整机重量，避免额外的配重负担。从结构布局来看，采用了对置活塞的排布方式，这种布局能有效抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动水平，对于机身结构轻量化的飞行器来说，能减少振动传递到机载航电设备、机身蒙皮结构的应力，提升飞行过程中的结构稳定性。

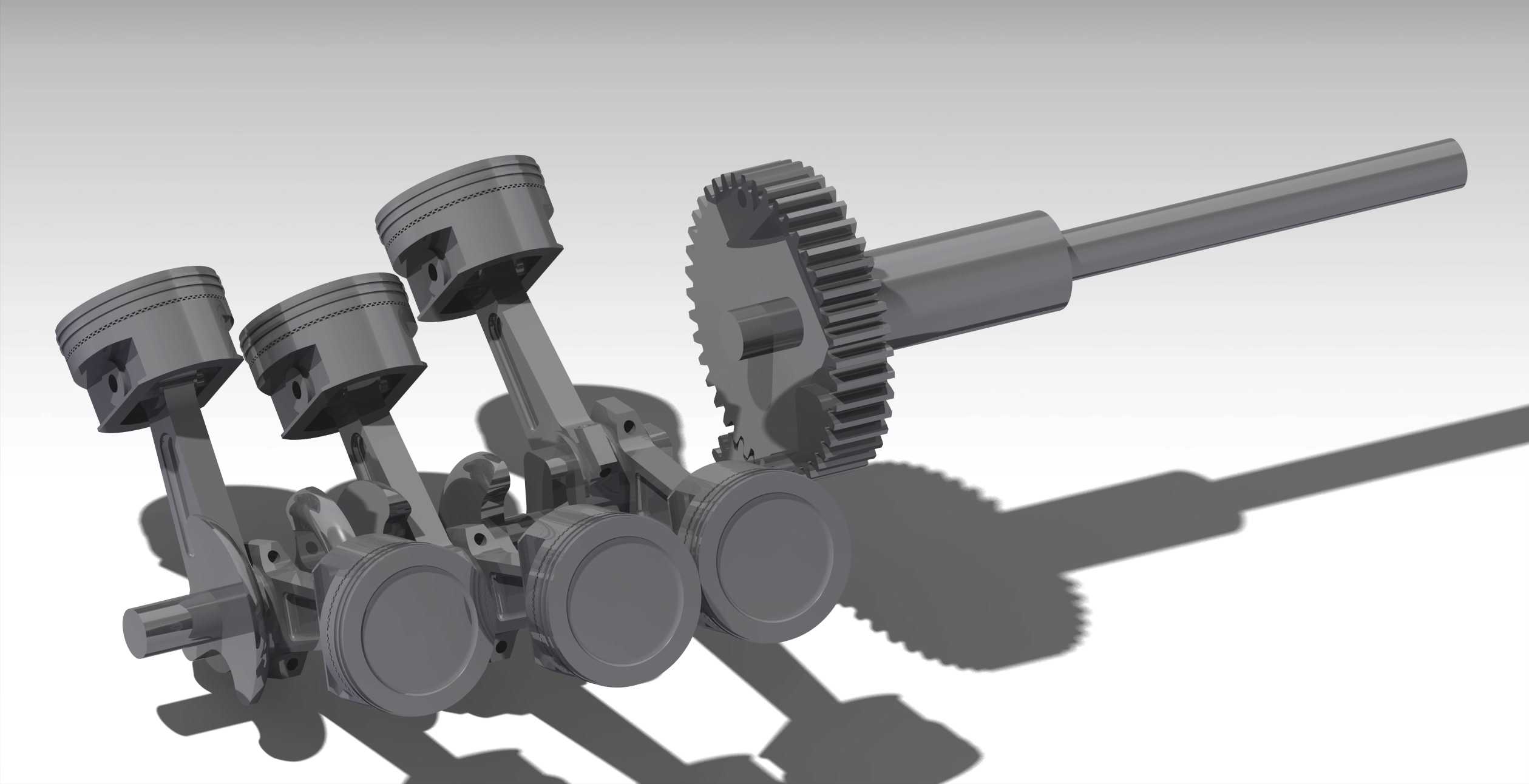

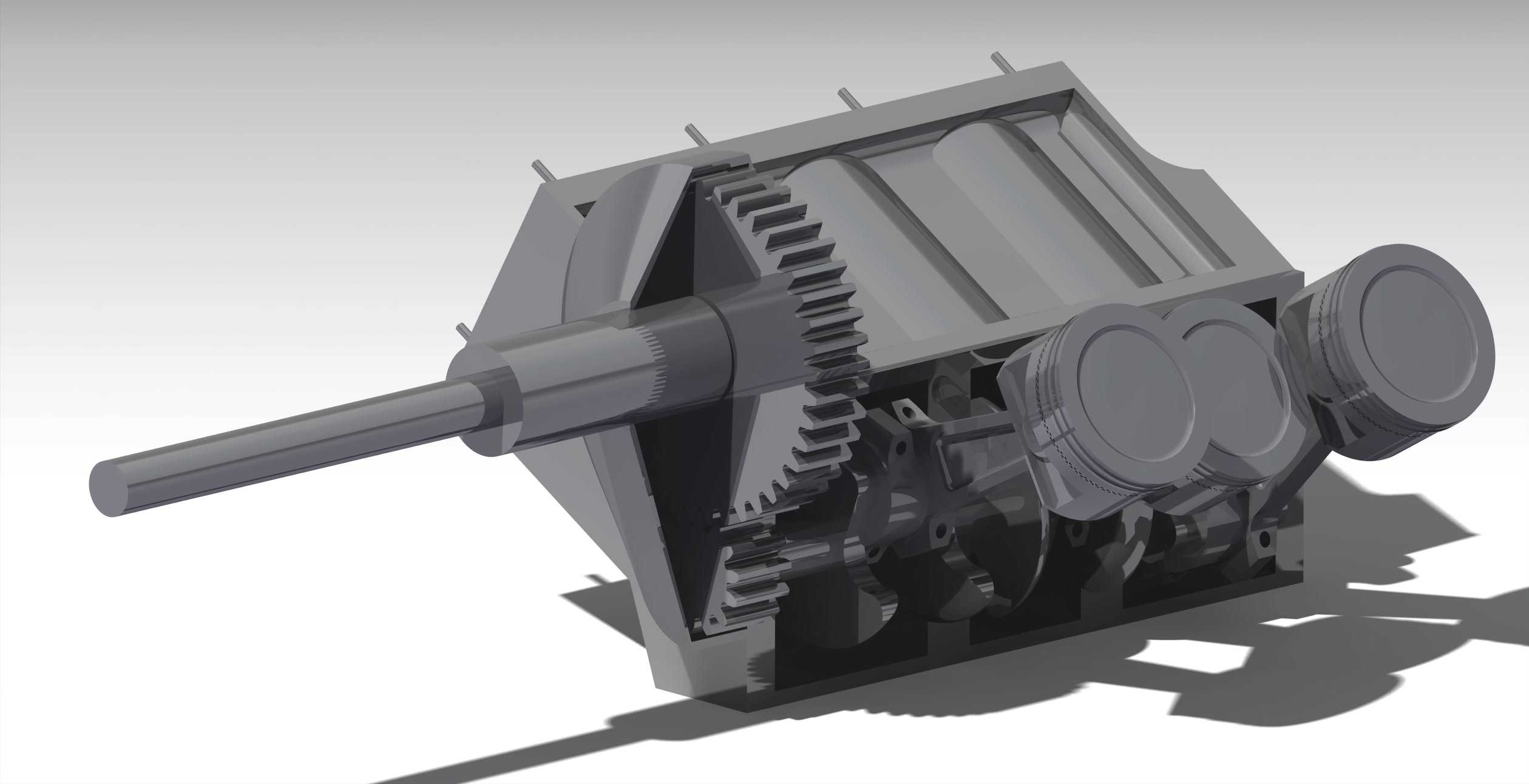

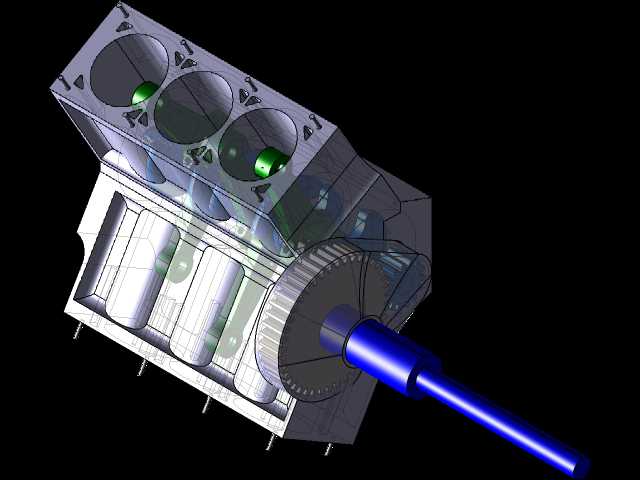

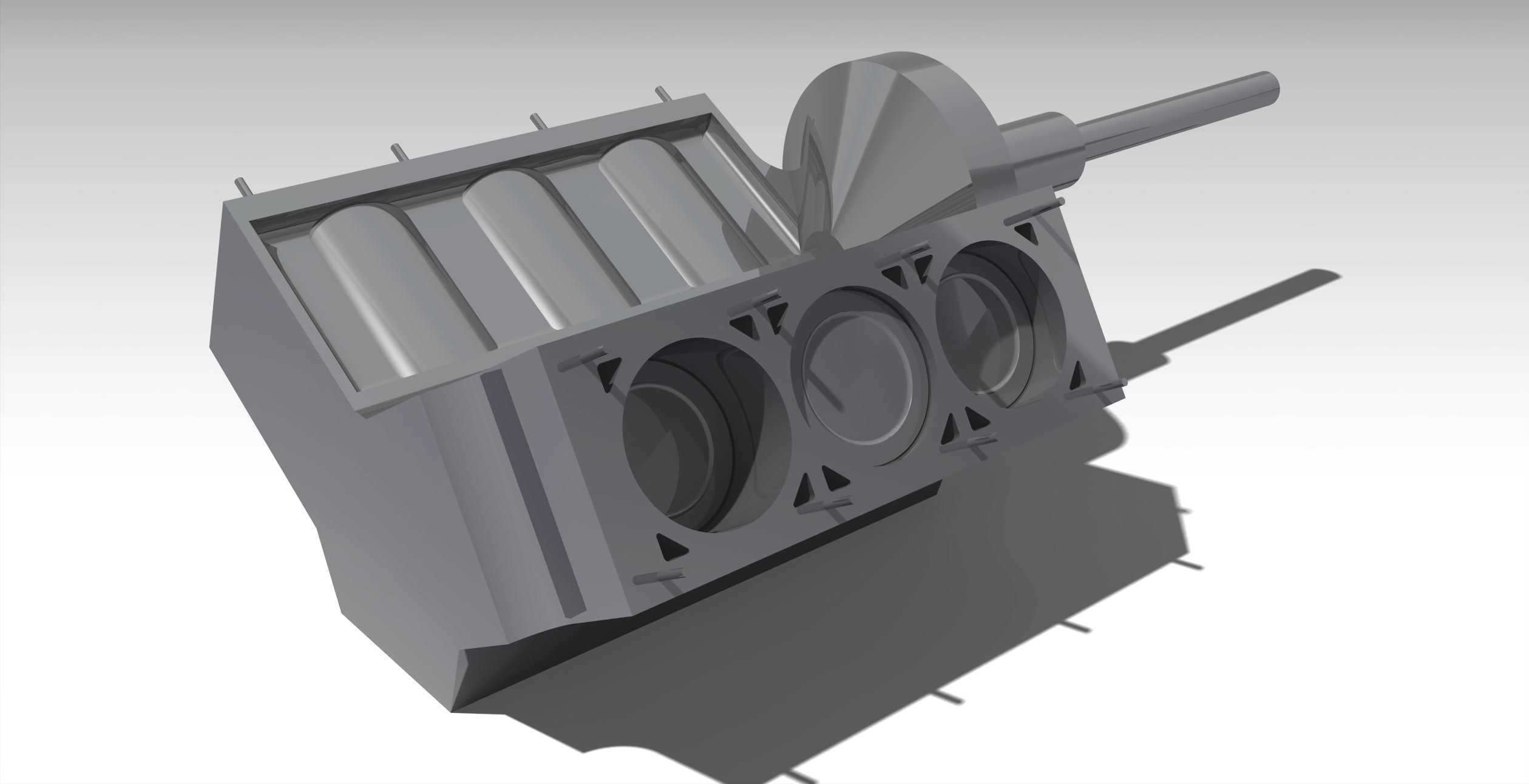

传动端采用了直齿圆柱齿轮的减速输出结构，输入轴直接连接曲柄连杆机构的动力输出端，通过齿轮组的齿数比匹配，将活塞往复运动转换的旋转动力降速增扭后，从前端的长输出轴传递给螺旋桨，输出轴的轴径做了阶梯式设计，靠近齿轮箱的位置轴径更大，能承受齿轮啮合带来的径向载荷，前端轴段预留了标准的螺旋桨安装法兰接口，安装边界上输出轴伸出齿轮箱端面的长度做了严格控制，避免过长的轴段在螺旋桨转动时产生挠曲变形，同时齿轮箱壳体的安装耳位统一设置在壳体下半部分的两侧，孔位间距适配轻型飞行器常用的发动机安装架尺寸，不需要额外做转接支架就能完成装机固定。

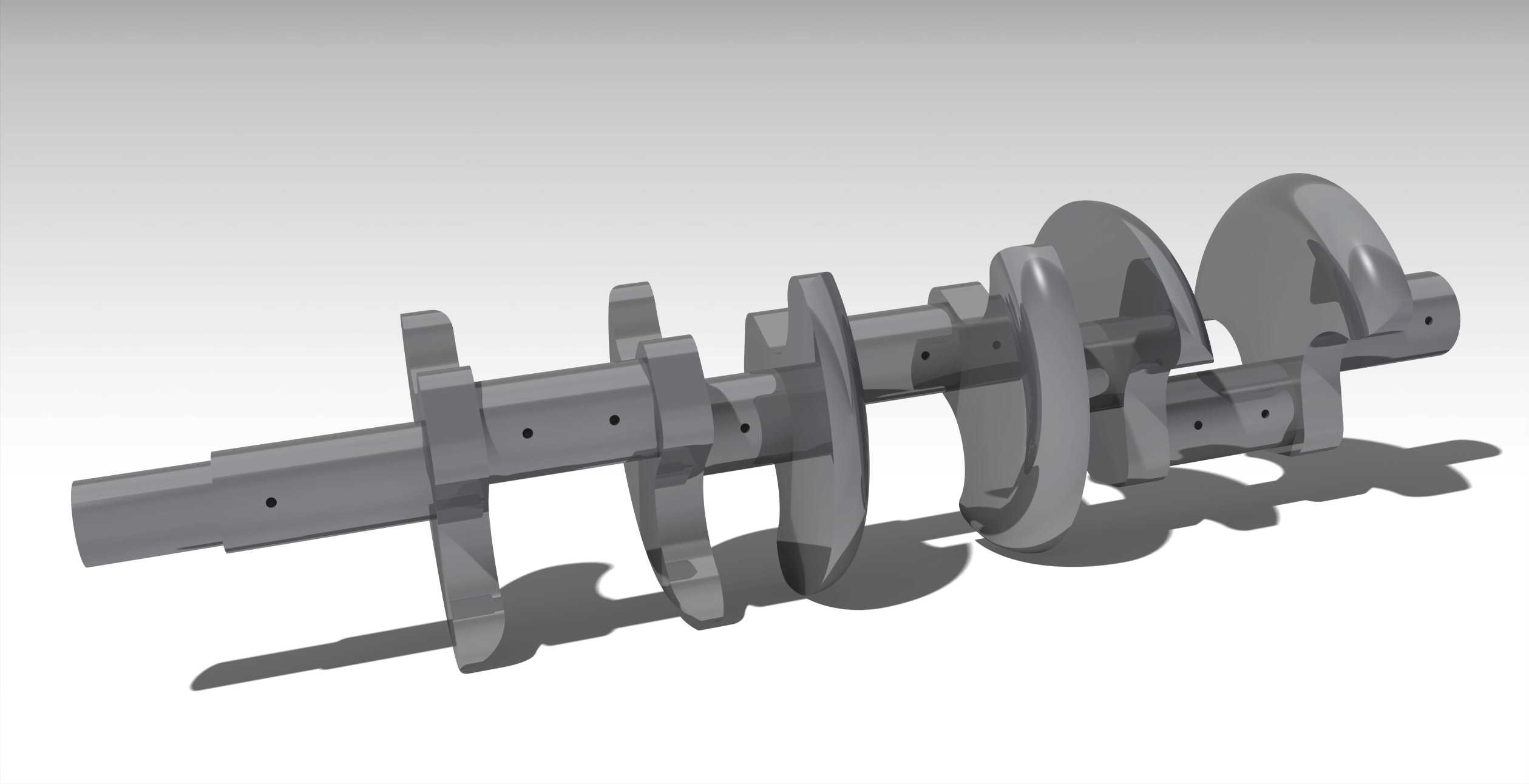

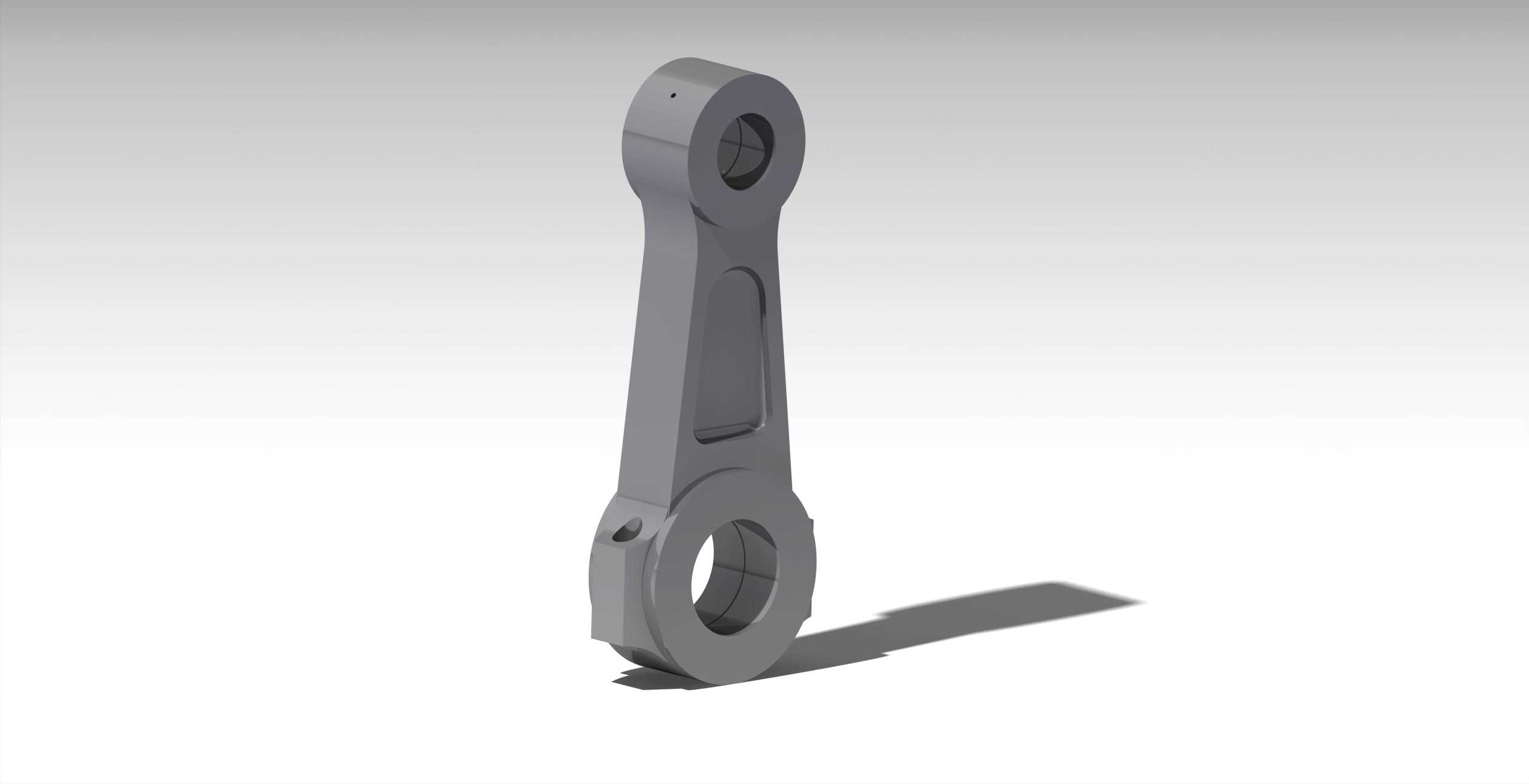

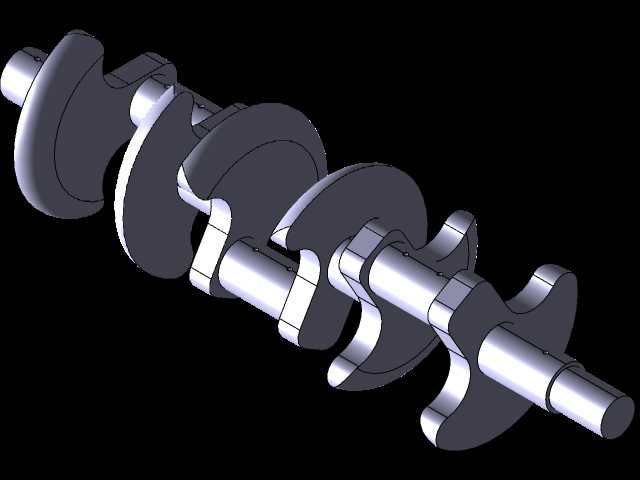

设计过程中优先考虑了运动部件的干涉问题，曲柄连杆机构的运动行程、活塞在气缸内的上下止点位置都做了反复的运动仿真校核，确保活塞运行到上止点时不会碰撞气缸盖，运行到下止点时连杆不会和曲轴箱内壁发生剐蹭，齿轮组的啮合间隙控制在合理范围内，既避免间隙过大导致传动冲击噪音，也防止间隙过小出现齿轮卡滞、运转阻力过大的问题。壳体的外形做了局部的加强筋设计，在轴承安装位、齿轮轴支撑位的外侧增加了凸起的加强结构，不需要整体增加壳体壁厚就能提升结构刚度，控制整体重量。

从实际使用场景来看，这款结构除了适配轻型飞行器动力需求，也可以经过小幅改装后作为小型卡丁车、轻型水陆两栖载具的动力源，只需要调整输出轴的连接接口、匹配对应的散热结构就能适配不同的安装场景。设计时没有采用过于复杂的附属结构，整体零部件的加工工艺性较好，气缸、活塞、齿轮、曲轴这些核心部件都可以采用常规的机加工工艺完成生产，不需要特殊的定制加工设备，后期维护时拆解也比较方便，只需要拆开齿轮箱侧盖就能检查齿轮啮合状态、调整传动间隙，不需要完全拆解整个动力单元。
