汽车挡风玻璃雨刮刮水刀片结构设计

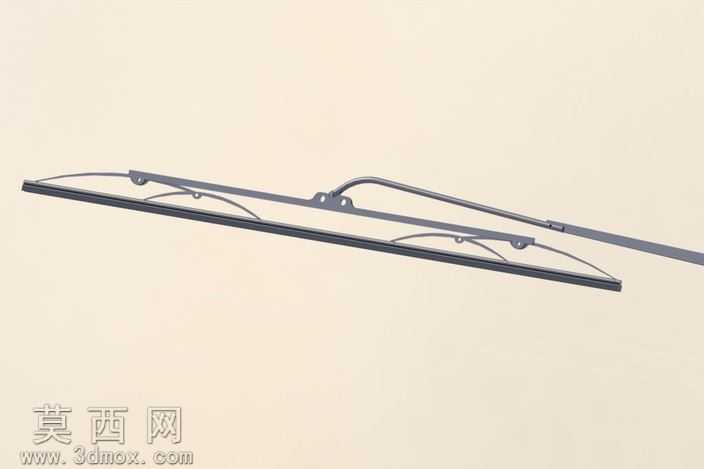

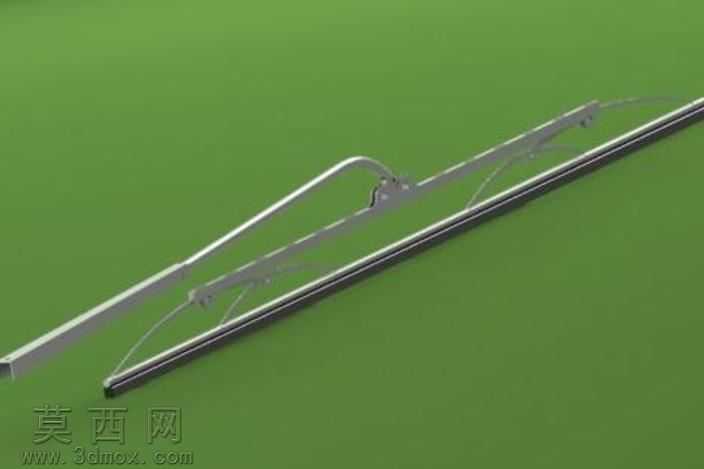

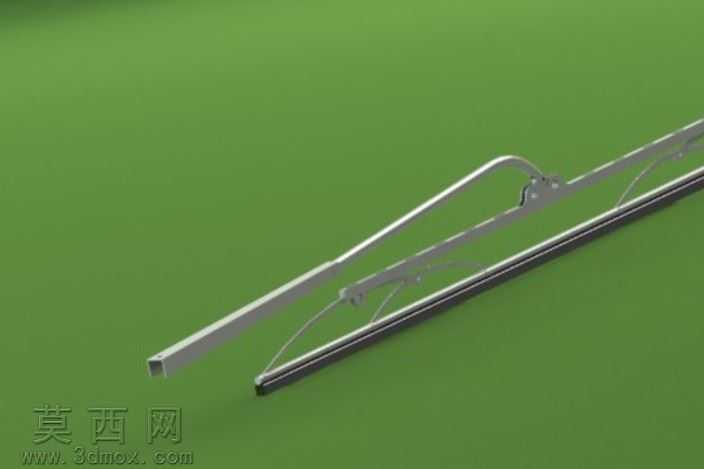

本作品为汽车挡风玻璃刮水器刀片的三维参数化建模成果，建模过程中首先梳理雨刮片的实际功能逻辑与装配关系，从核心的刮拭胶条支撑结构入手，先绘制主支撑骨的截面轮廓草图，通过拉伸、折弯特征构建长条形主骨的基础形态，保证主骨的弧度匹配汽车挡风玻璃的常规曲面曲率，确保后续刮拭过程中胶条可以均匀贴合玻璃表面。随后构建多级副支撑结构，每一级副骨都通过铰接位的草图绘制、凸台拉伸完成连接轴位的结构设计，保证各级支撑骨之间可以灵活转动，适配玻璃不同位置的曲面变化，让刮拭压力可以均匀传导到整根胶条上。在胶条部分的建模中，先绘制胶条的截面形状，预留与支撑骨卡接的卡槽结构，通过沿引导线扫掠的方式生成整根胶条实体，同时对胶条的刮刃部分做薄化处理，还原实际胶条的刃口结构特征。金属连接件部分，分别构建雨刮臂连接卡扣、两端的固定卡爪结构，通过装配约束将所有零部件组合为完整的雨刮总成，还原实际产品的装配间隙与活动自由度。材质渲染阶段，为金属支撑骨架赋予哑光镀锌钢材材质，调整金属粗糙度参数还原真实冲压金属件的哑光质感，为胶条部分赋予耐老化黑色橡胶材质，添加细微的表面磨砂纹理提升真实感，连接卡扣部分赋予硬质工程塑料材质，区分不同部件的材质视觉差异。渲染场景采用纯色背景突出产品主体，打光采用柔和的漫反射光源搭配辅助轮廓光，清晰展现雨刮片的多层支撑结构、铰接点位与整体流畅的长条形形态，完整呈现雨刮刀片从支撑结构到刮拭胶条的全部设计细节，还原产品实际的结构逻辑与功能特征，可用于汽车配件结构展示、雨刮产品设计参考等场景。
