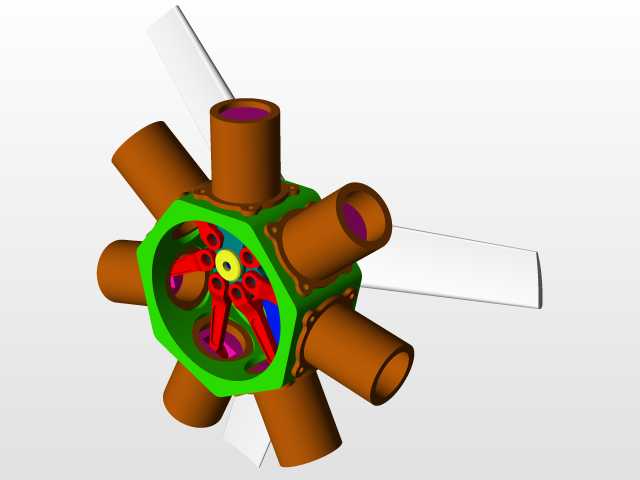

星型布局带桨叶径向航空动力装置

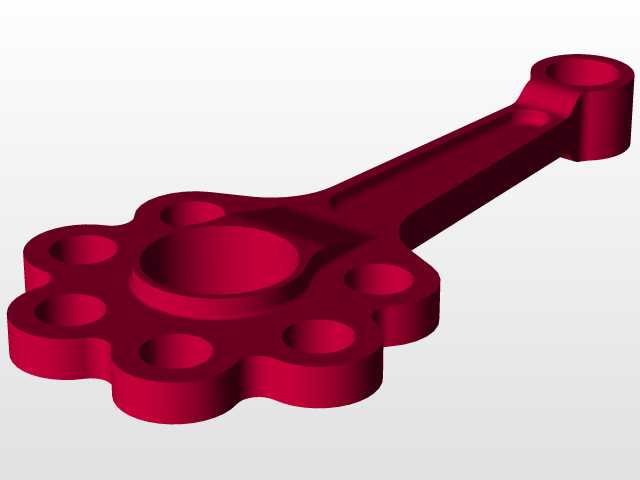

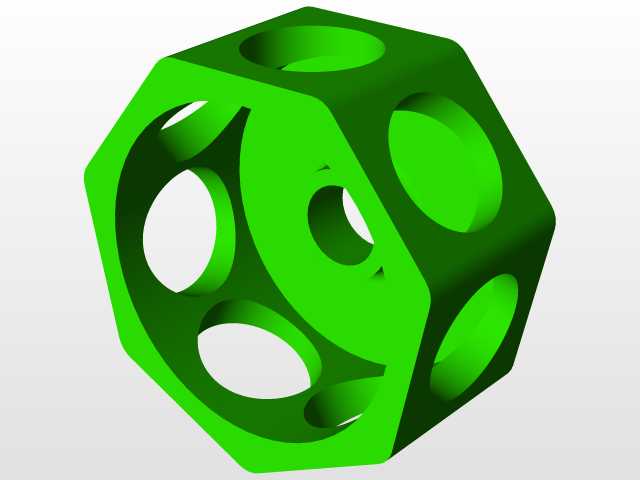

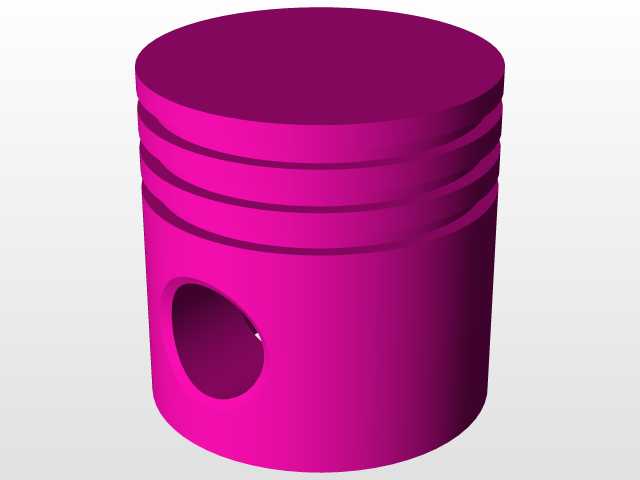

这类星型布局的径向动力装置，最早在轻型通航飞机、早期螺旋桨战机上得到规模化应用，相比直列缸体动力结构，它的曲轴长度更短，整机迎风面的重量分布更均匀，能在紧凑的机头安装空间内实现更大的排量输出，单根曲轴即可带动所有缸体完成做功循环，不需要额外设计复杂的分动结构来平衡多缸的做功时序。从结构设计逻辑来看，七个缸体沿中心曲轴箱呈等角度放射状排布，每个缸体的轴线都交汇于曲轴回转中心，这种布局能让每个缸的连杆都直接作用在曲轴的同一个曲柄销上，大幅缩短曲轴的支撑跨距，降低曲轴高速转动时的挠曲变形风险，同时中心箱体采用六边形的承力框架设计，每个缸体的安装法兰都对应框架的承力棱边，能把缸内燃烧产生的爆发压力直接传导到主承力结构上，避免局部应力集中导致的箱体开裂。配套的两叶螺旋桨直接安装在曲轴前端的输出法兰上，安装时需要保证桨叶的动平衡精度与曲轴的回转中心完全重合，否则高速运转时会产生额外的交变载荷，加速主轴承的磨损。从安装边界来看，整机径向最大尺寸由缸体末端的外轮廓决定，轴向尺寸从桨叶前端面到曲轴箱后安装面的距离，能适配多数轻型通航飞机的机头安装舱位，不需要对机身承力结构做大幅改装。设计过程中需要重点考量每个缸体的进排气路径布局，由于缸体呈放射状分布，进气歧管可以沿中心箱体的环形空腔布置，让每个缸的进气长度保持一致，保证各缸的充气效率均匀，避免出现个别缸做功能力偏差导致的整机振动超标。同时这种结构的冷却效率也优于直列机型，飞行过程中的迎面气流可以直接冲刷每个缸体的散热表面，不需要设计复杂的水冷管路和散热系统，降低了整机的自重和故障点，在小型无人动力伞、轻型运动类航空器上，这种结构的动力装置凭借维护简单、功重比高的特点，依然有很广泛的应用场景。在做三维结构建模时，需要重点验证连杆在曲柄销上的排布间隙，由于所有连杆都共用一个曲柄销，要避免不同缸的连杆在往复运动过程中出现运动干涉，同时要校核中心箱体在最大爆发压力下的结构强度，保证每个缸体安装位的形位公差满足装配要求，避免缸体安装偏斜导致的活塞偏磨问题。
