火箭硬件轻量化多孔连接支架结构

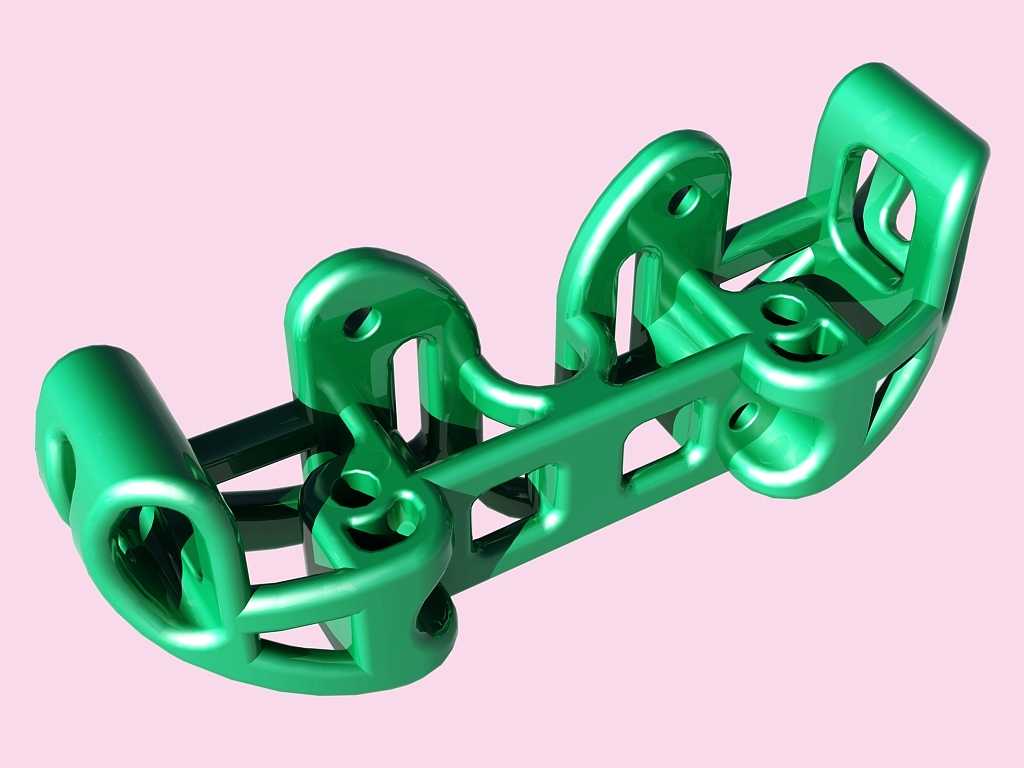

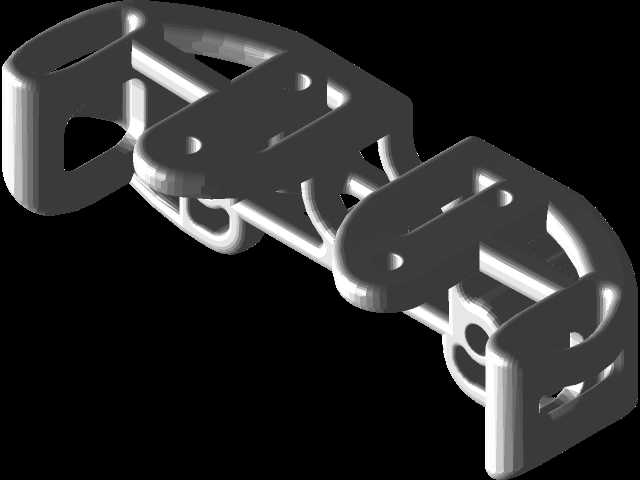

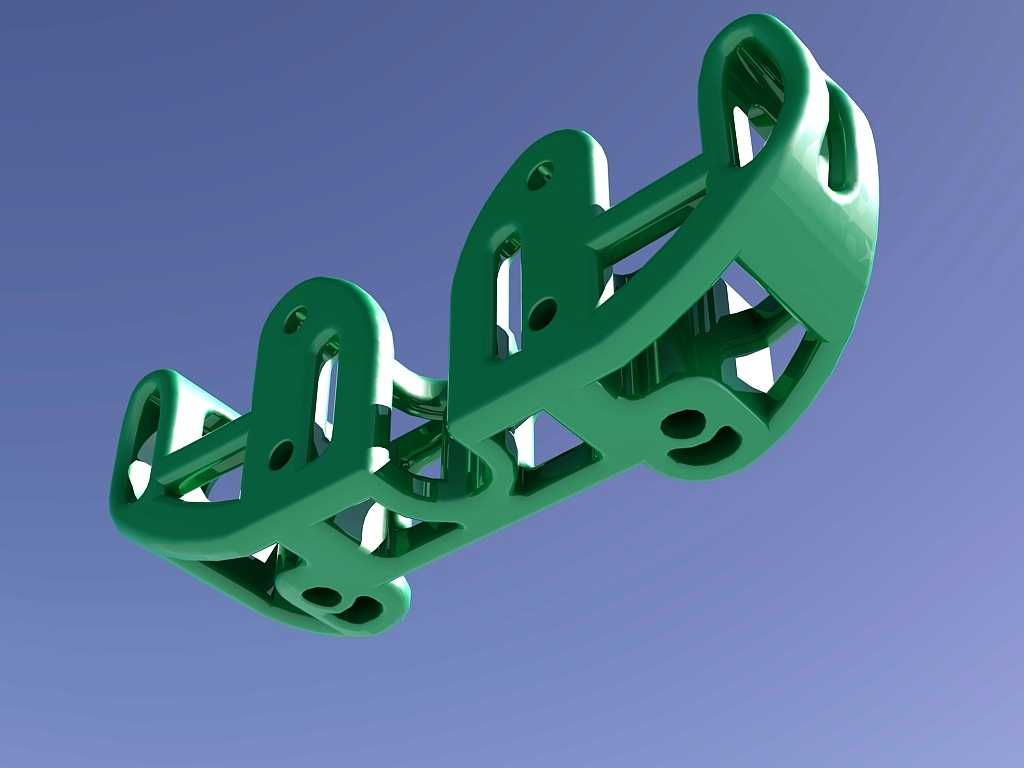

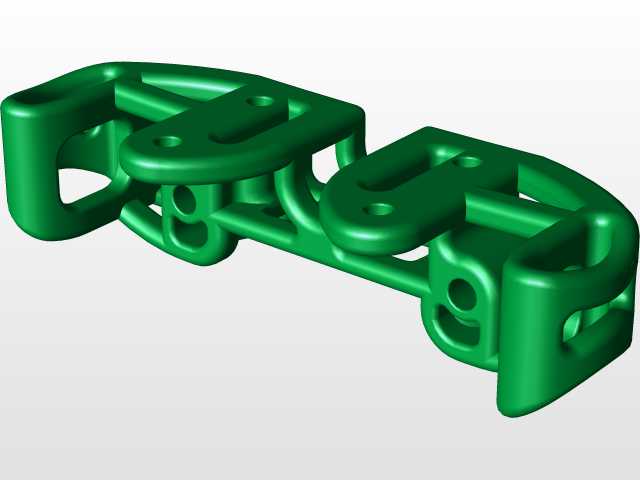

这款支架主要应用于航天火箭系统的管线、小型功能组件的辅助承托固定场景，在箭体内部有限的安装空间内，完成多组并行排布构件的定位与载荷传递。从实际使用需求出发，设计时首先考虑了航天场景下的减重要求，整体采用一体化镂空框架结构，在保证结构强度的前提下尽可能去除非承力区域的材料，最终成型的构件体积控制合理，自身重量极低，不会给箭体带来额外的载荷负担。支架整体采用对称式布局，两端设置有带安装孔的环形抱合结构，能够适配圆形截面的杆状构件或者管路的卡接固定，中间的连接梁采用变截面过渡设计，在应力集中的衔接位置做了圆弧加厚处理，避免发射过程中振动载荷引发的应力断裂问题。支架上分布的多个不同规格安装孔，既可以用于自身与箭体基体的螺栓固定，也能为相邻的小型传感器、线束固定座提供安装点位，减少额外固定件的使用，进一步压缩整体装配空间。设计过程中反复校核了安装边界尺寸，两端环形结构的内径匹配常用箭体辅助管路的外径公差，中间连接段的宽度控制在狭窄装配间隙允许的范围内，不会和周边的其他管路、构件产生运动干涉。镂空的槽道结构除了减重作用外，还能为管路周边的散热、线束穿行预留通道，避免多组件堆叠带来的散热不畅、线束挤压破损问题。承力路径的设计上，从两端安装点传入的载荷会通过两侧的弧形加强筋传递到中间主横梁，再分散到各个中间安装点位，整体受力均匀，在承受纵向振动加速度载荷时不会出现局部应力超限的情况。表面的流线型过渡处理没有尖锐棱角，既可以减少装配过程中对操作人员、相邻管线外层的划伤风险，也能降低箭体内部气流扰动带来的附加影响。
