F3A类RC航模无刷电机结构设计

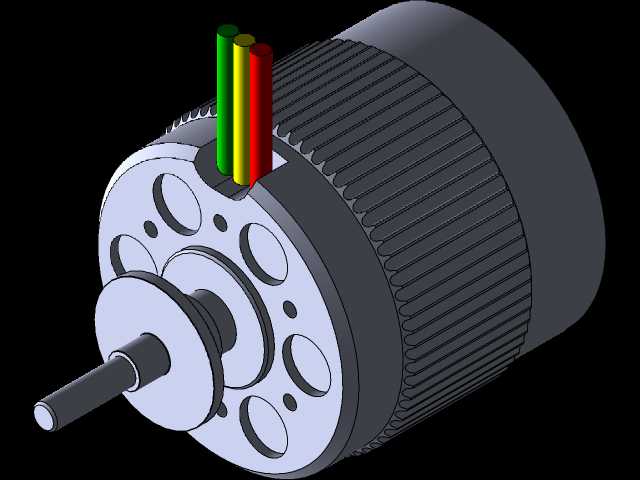

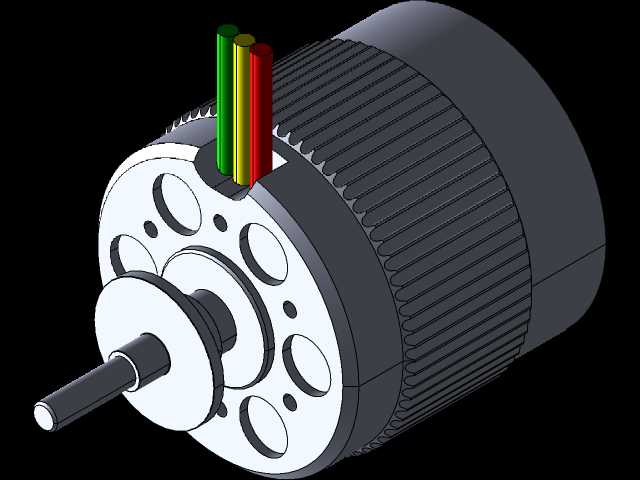

这款无刷电机主要适配F3A级别及相近尺寸的固定翼RC航模，核心用途是为航模飞行提供稳定的动力输出，满足特技飞行过程中不同工况下的扭矩与转速响应需求。从结构设计来看，外壳采用带周向散热筋的圆柱构型，这类筋条并非装饰结构，一方面可以增大壳体与空气的接触面积，在航模高速飞行时借助迎面气流快速带走绕组工作产生的热量，避免持续大油门工况下出现磁钢退磁、绕组绝缘老化的问题；另一方面筋条结构也能提升壳体的径向结构强度，降低飞行过程中振动带来的壳体形变风险。前端盖采用多圆孔镂空设计，除了进一步辅助散热之外，也能在不降低端盖结构刚度的前提下减轻整机重量，对于对起飞重量敏感的航模产品来说，每一处减重设计都能直接提升飞行载荷裕度。输出轴采用台阶式定位结构，安装时可以直接抵靠端盖处的轴承内圈定位，不需要额外加装调整垫片来控制轴向窜动量，能大幅降低航模玩家的装配调试难度，轴伸端的尺寸匹配常规航模螺旋桨的安装孔径，适配市面上主流的桨座固定结构。顶部预留的三相接线柱采用分色标识，分别对应三相绕组的三个出线端，接线时可以直接匹配电调的三相输出线序，即使是新手玩家也能快速完成接线，避免因线序接反导致电机反转的问题。从安装边界来看，电机的安装定位基准为前端盖的安装端面，端面上预留的多个安装孔位对应常规航模电机座的孔距标准，不需要玩家额外打孔改装就能直接固定在常见的层板或者尼龙电机座上；电机的整体径向尺寸控制在适配F3A航模机头罩的常规内径范围内，安装后不会出现机头罩无法扣合的问题，轴向长度也匹配该级别航模的重心设计区间，安装后不需要额外调整配重就能让整机重心落在设计要求的范围内。在建模过程中，所有配合尺寸都按照实际装配公差进行了预留，轴承安装位、定子与壳体的配合位都保留了合理的过盈量，输出轴与轴承的配合位采用间隙配合公差，完全符合实际零件加工与装配的工艺要求，不管是用于航模改装的结构校核，还是用于相关教学场景的结构演示，都能还原真实电机的装配关系。
