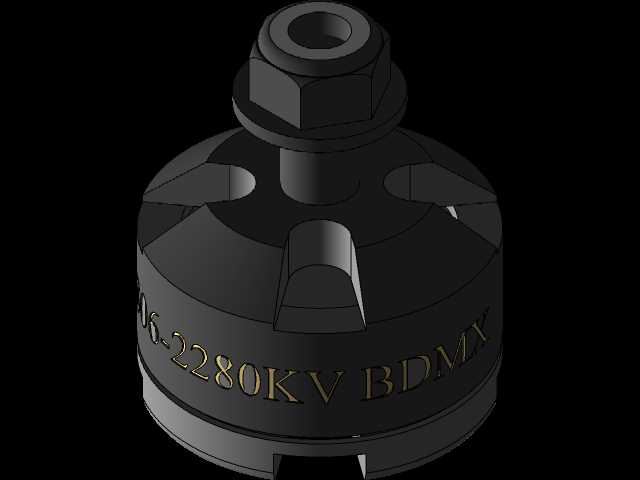

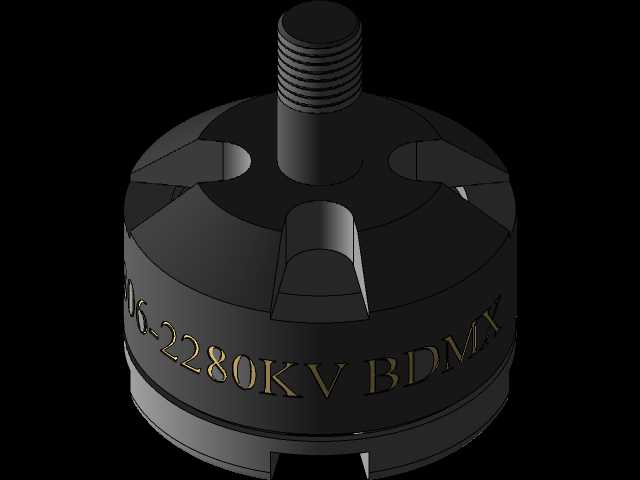

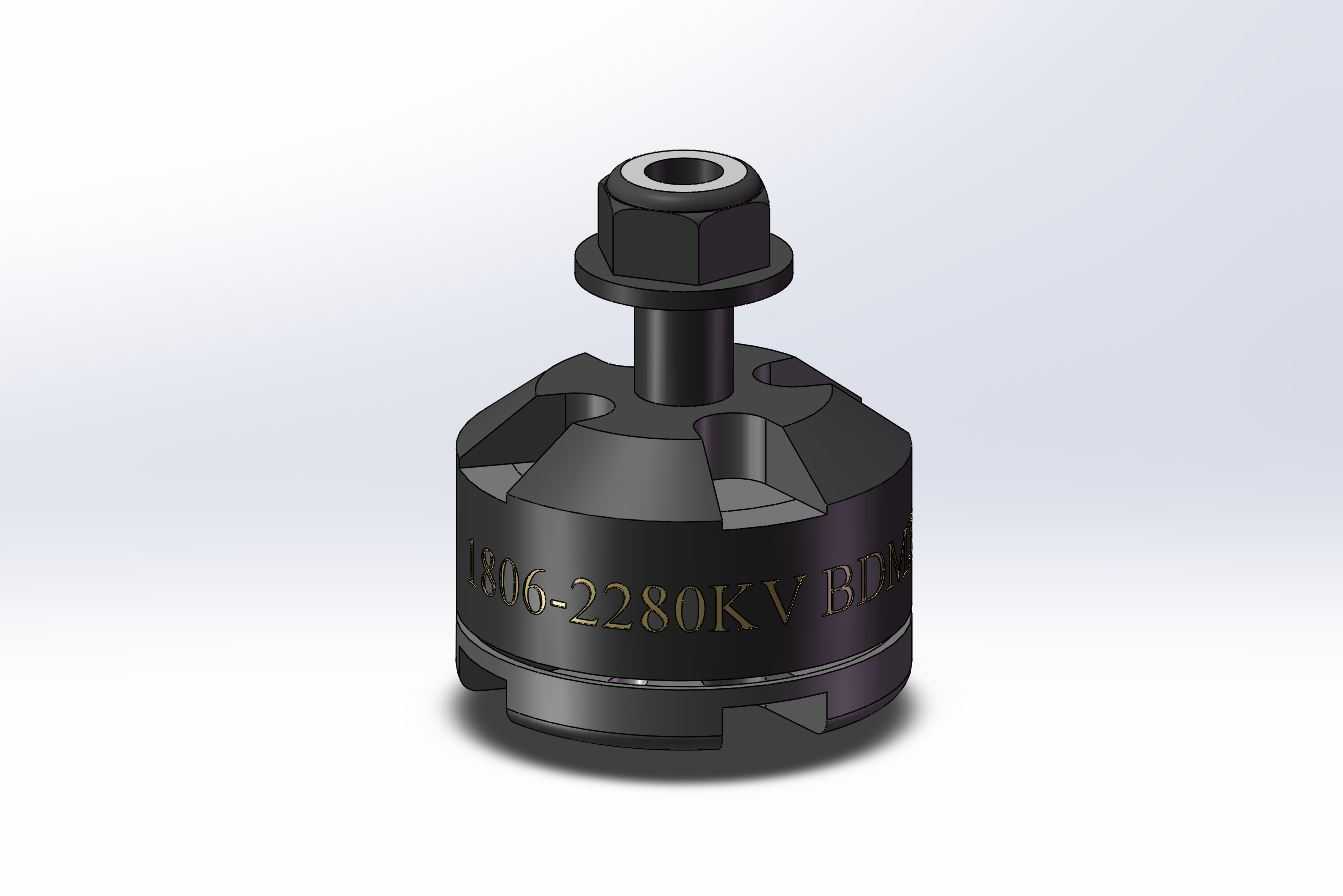

无人机用1806规格2280KV外转子无刷电机

这款1806规格的外转子无刷动力部件，核心应用场景集中在小型多旋翼无人机、微型穿越机以及轻量级固定翼航模领域，作为整套飞行设备的核心动力输出单元，直接承担螺旋桨驱动、飞行动作响应的核心功能，其KV值标定为2280，适配3S锂电池供电场景下的5-6寸螺旋桨搭配，能够在轻量化机身平台上提供足够的推重比冗余，满足特技飞行、航拍巡航等不同工况下的动力输出需求。从结构设计思路来看，整体采用外转子结构布局，将定子绕组固定在中心基座位置，转子外壳集成磁钢与输出轴，这种布局能够在有限的径向尺寸下获得更大的扭矩输出半径，相比同尺寸内转子结构，低速扭矩表现更适配螺旋桨负载特性，不需要额外搭配减速齿轮组即可直接驱动桨叶，减少了传动环节的能量损耗与机械故障点。安装边界层面，电机主体径向最大尺寸为18mm，轴向总高度不含输出轴锁紧结构为6mm，底部预留的安装孔位采用标准16mm孔距十字布局，适配市面上绝大多数小型无人机机臂的安装座尺寸，输出轴采用标准M5螺纹规格，配套快拆式锁紧螺母，能够实现螺旋桨的快速拆装更换，同时轴端的限位台阶可以保证桨叶安装的同轴度，避免高速旋转时出现动平衡偏差。功能特性上，定子采用多槽集中绕组设计，硅钢片叠压结构能够有效降低高频工作下的铁损，转子磁钢采用高牌号钕铁硼材质，表贴式固定方式保证气隙磁场均匀分布，运转时的转矩波动更小，配合适配的电调能够实现线性度极佳的转速响应，从怠速到满油门的转速跟随延迟控制在极低水平，能够快速响应飞控系统输出的油门指令，保证飞行姿态调整的及时性。外壳采用一体化铣削成型结构，表面做了氧化发黑处理，既能够减轻整体结构重量，又可以保证转子外壳的结构强度，在发生轻微碰撞时不容易出现变形，同时外壳上预留的多道散热槽能够在旋转时带动空气流通，带走绕组工作产生的热量，避免长时间满负荷工作时出现过热退磁问题。底部出线位置做了防拉扯结构设计，电源线与定子绕组的连接点做了绝缘加固处理，能够承受飞行过程中的振动拉扯，避免出现线芯断裂的故障。
