200公斤产能立式纱线染色设备

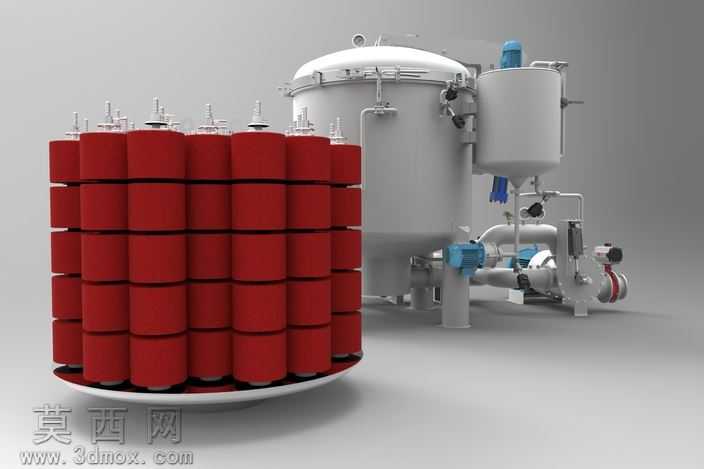

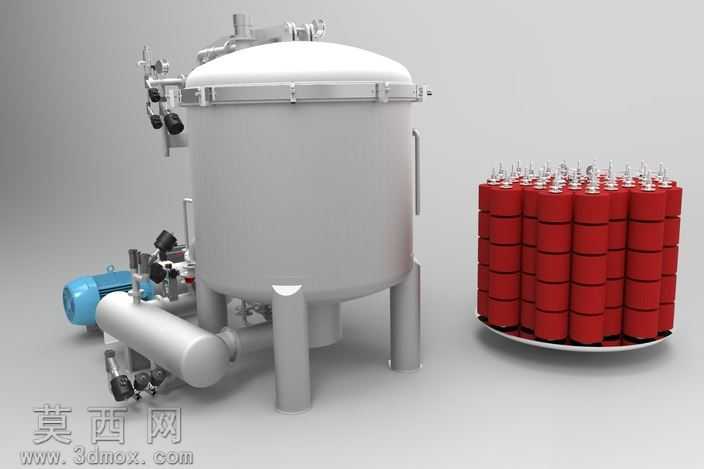

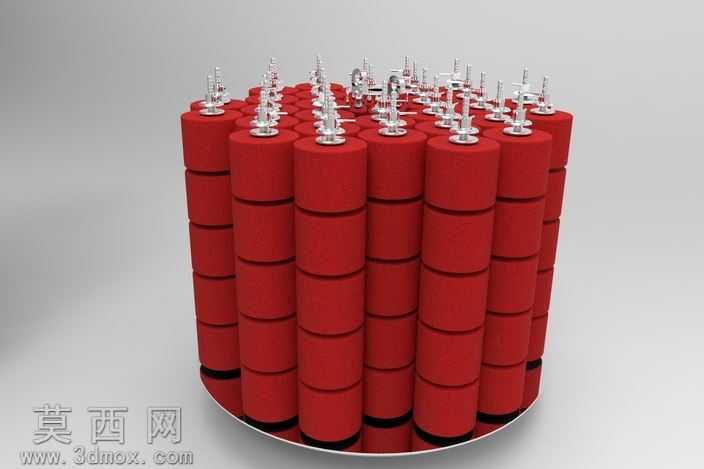

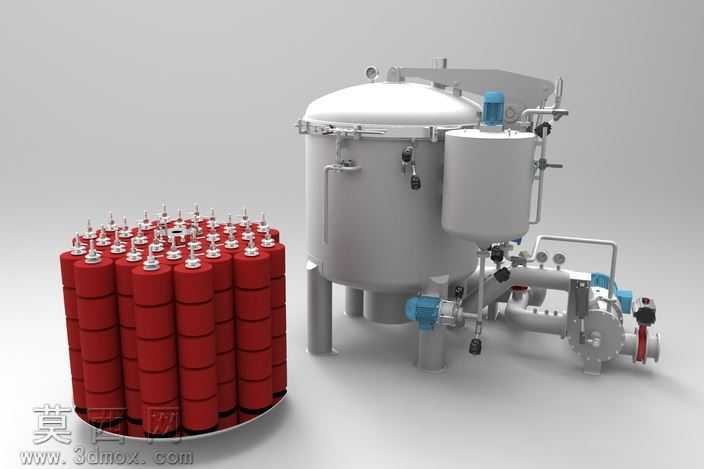

本作品为针对纺织染整工序设计的200公斤产能纱线染色设备三维模型，整体采用立式承压罐体作为核心承载结构，建模阶段严格遵循染整设备的实际工程比例，先以旋转凸台命令生成罐体的圆柱主体与椭圆上封头，通过线性阵列排布罐体支腿的安装点位，保证罐体放置的结构稳定性。封头与罐体的连接部位还原了快开式锁紧箍结构，建模时对箍带的分段铰接结构、锁紧手柄的操作角度都做了精细化还原，可直观展示设备开盖装卸纱料的操作逻辑。罐体侧方的管路系统采用扫掠命令生成不同通径的流体管道，依次排布进液、回液、排气、排污的管路分支，每个管路上的阀门手轮、法兰连接盘、仪表安装座都做了独立建模，还原管路系统的流体控制逻辑。罐体旁配套的驱动动力组件，分别建模了卧式驱动电机、卧式循环泵的结构，电机的散热筋、接线盒、输出轴端的联轴器结构都做了细节还原，循环泵的泵体进出口、底座安装孔也完全匹配实际安装尺寸。设备配套的纱锭承载架采用圆形底盘设计，通过圆周阵列排布多层纱锭安装位，每个纱锭模型还原了卷绕成型的圆柱形态，顶部的锁紧压头结构清晰，可直观展示单次200公斤纱线的装载排布方式。渲染阶段采用哑光金属材质赋予罐体、管路、泵体结构，还原不锈钢工业设备的真实质感，电机部分采用蓝色烤漆材质区分功能部件，纱锭采用高饱和度的正红色材质模拟染色后的纱线效果，地面添加柔和的阴影反射提升整体真实感。设计过程中充分考虑染整设备的承压需求、流体循环效率、纱线装载均匀性，所有部件的装配关系完全符合实际设备的安装逻辑，可用于染整设备的结构展示、方案沟通、教学演示场景，清晰呈现纱线染色工序从纱料装载、染液循环到染色完成的全流程设备结构逻辑。
