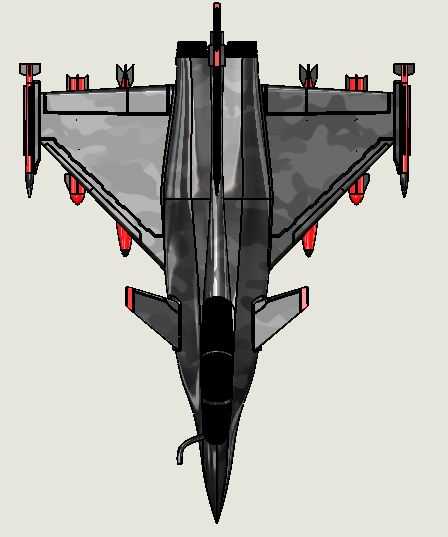

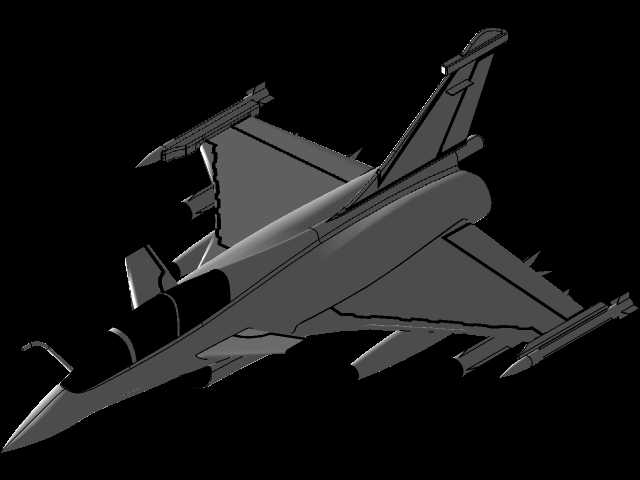

达索阵风喷气式战斗机精细三维结构设计

该三维模型还原的是双发多用途喷气式战斗机的整体结构，在航空装备研发、教学演示、仿真验证场景中可作为核心参考载体。从实际用途来看，这类战机可执行制空作战、对地对海精确打击、战术侦察等多类任务，模型完整呈现了战机的气动布局与外挂接口设计，可用于气动外形验证、挂载方案适配推演等工作。设计过程中严格遵循真实战机的气动布局逻辑，采用三角翼加近距耦合鸭翼的布局形式，鸭翼与主翼的相对位置、翼面后掠角度均按照真实气动参数还原，能够直观体现该类战机在大迎角飞行状态下的涡流增升特性，机身采用翼身融合设计，平滑过渡的曲面既降低了飞行阻力，也为内部燃油舱、航电设备舱预留了充足的安装空间。模型完整还原了机身两侧的进气道结构，进气口的斜板调节结构、进气道与发动机舱的衔接边界均做了精细化处理，可清晰看到进气道如何为双发动机提供稳定的进气流量，避免大机动状态下的进气畸变问题。机身尾部的双发动机喷口、垂尾与腹鳍结构均按照真实比例呈现，垂尾的后掠角度、方向舵的偏转边界都做了明确的结构划分，尾椎处的尾伞舱、告警设备安装位也有清晰的结构体现。机翼部分还原了前缘缝翼、后缘襟副翼的活动结构边界，翼下的多个外挂点结构完整，可适配副油箱、空空导弹、对地精确制导武器等不同挂载的安装接口，每个挂点的承重结构、与机翼主梁的连接位置都做了对应设计，能够直观展示不同作战任务下的挂载配置逻辑。座舱部分还原了整体式风挡、水泡形座舱盖的曲面结构，座舱内部的弹射座椅安装位、驾驶杆与油门台的预留空间均符合真实战机的人机工程布局，机头位置的雷达罩安装边界、机载雷达的舱体结构也有明确体现，可用于航电设备安装位置的适配演示。起落架部分还原了前三点式起落架的收放舱结构，主起落架的减震支柱、轮胎与轮毂结构、收放作动筒的安装位置均清晰可见，前起落架的转向机构、牵引杆接口也做了对应还原，能够直观展示地面滑行、起降阶段的起落架工作状态。整个模型的曲面过渡顺滑，各部件的安装边界清晰，没有出现结构干涉的问题，既可以用于航空专业的教学演示，帮助学员理解喷气式战斗机的结构组成与气动设计逻辑，也可作为影视动画制作、国防科普展示的高精度模型载体，在结构设计层面，各部件的分模逻辑清晰，也可用于后续的3D打印验证、缩比模型制作等场景。
