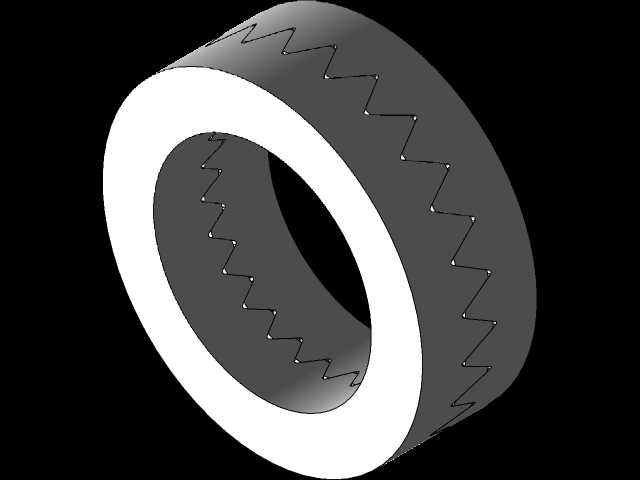

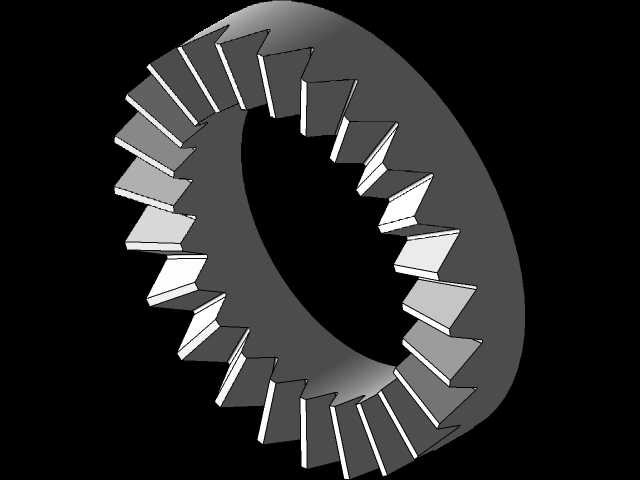

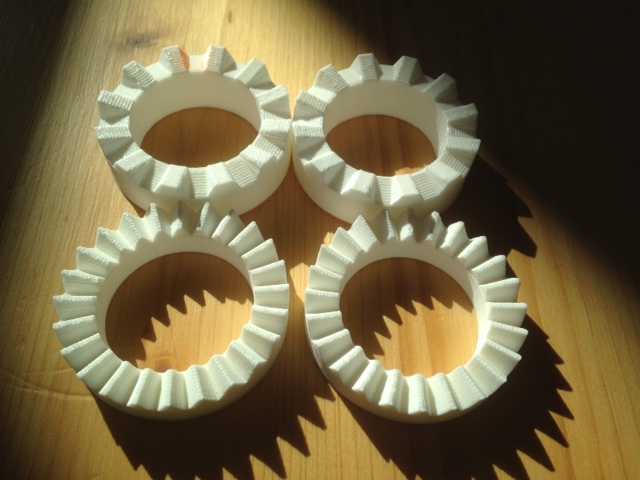

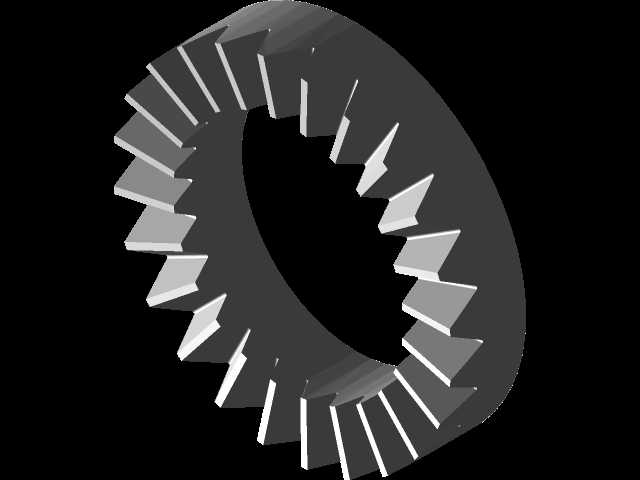

这类端面齿结构常被用于需要高精度周向定位、大扭矩传递的传动场景,比如精密回转工作台的分度锁紧、高端机床主轴的端面定位、航空发动机附件传动的连接部位,以及需要频繁拆装且重复定位精度要求高的工装夹具对接处。和普通平键、花键连接不同,这种齿形沿径向分布的端面啮合结构,能依靠全齿面均匀接触传递扭矩,啮合过程中自动对中,同轴度误差可以控制在极小范围内,同时具备极佳的抗冲击性能,在交变载荷工况下也能保持稳定的传动精度,不会出现普通键连接长期使用后的键槽磨损、定位偏移问题。设计这类齿结构时,首先要确定齿形的压力角、齿距与齿高参数,要兼顾啮合时的导向性与承载能力,齿顶需要做微小的倒角处理,避免装配时齿尖磕碰损伤,齿根位置要预留合理的圆角,减少应力集中带来的断裂风险。齿圈的内孔尺寸需要匹配对接轴的安装公差,通常采用H7/h6的间隙配合保证装配顺畅,同时端面的齿形加工基准要和内孔轴线保持严格垂直,否则啮合时会出现齿面接触不均、局部载荷过大的问题。实际使用中,两个配对的齿圈依靠端面齿完全贴合后,既可以传递周向扭矩,也能承受一定的轴向载荷,锁紧后不会出现周向窜动,重复定位精度可以达到角秒级,这是很多其他周向连接结构无法实现的。建模过程中需要重点保证每个齿的分度均匀性,齿面的曲面过渡要平滑,不能出现建模棱角导致的应力集中点,齿形的径向延伸角度要和配对件完全匹配,否则装配后会出现啮合间隙过大或者无法完全贴合的问题。这类结构的安装边界需要注意,对接的两个安装面必须保证足够的平面度,锁紧时的轴向预紧力要均匀分布在整个齿圈圆周上,避免偏载导致个别齿受力过大提前失效。在重载工况下使用时,还需要对齿面做硬化处理,提升齿面的耐磨性能,延长结构的使用寿命,日常维护中只需要定期检查啮合面的磨损情况,不需要频繁调整配合间隙,相比其他连接结构维护成本更低。
