直齿圆柱齿轮啮合传动结构

项目分类:3D模型 发布时间:2021-08-09 ID:227264
  • 直齿圆柱齿轮啮合传动结构
  • 直齿圆柱齿轮啮合传动结构
  • 直齿圆柱齿轮啮合传动结构

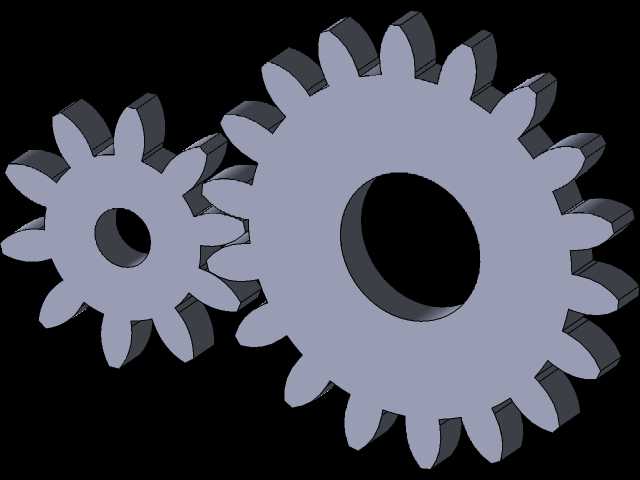

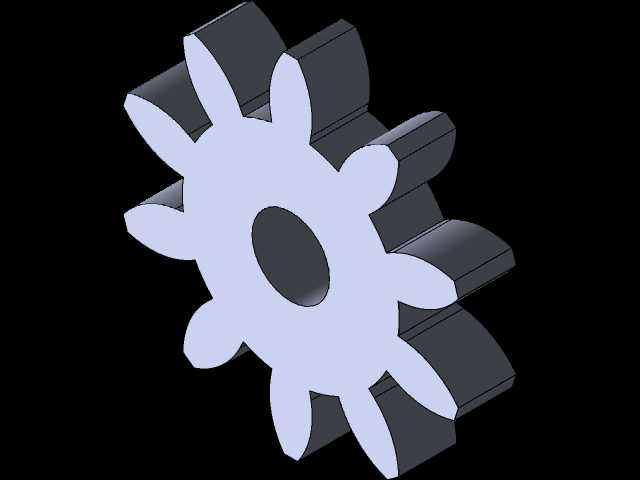

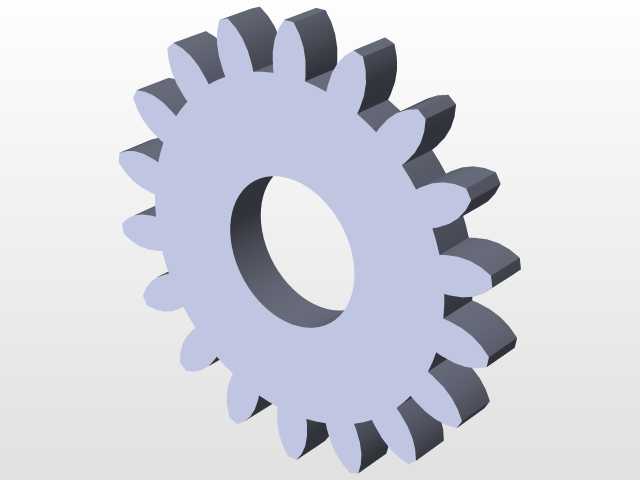

这套直齿圆柱齿轮啮合结构,是机械传动系统里最基础也最通用的动力传递单元,在各类需要定传动比转速变换、转向调整的设备中都有广泛应用,小到小型输送线的动力端、台式工装的驱动模块,大到轻工机械的进给机构、普通机床的辅助传动链,都能见到这类啮合结构的身影。从实际使用场景来看,这类直齿轮结构多用于转速适中、载荷平稳的传动工位,相比斜齿轮它没有轴向力,安装时不需要额外考虑轴向承载的轴承选型,支撑结构的设计复杂度更低,后期维护拆装也更便捷,非常适合对传动精度有一定要求但不需要极致静音的中低速传动场景。

设计这套啮合结构时,首先要保证的是两轮齿廓的正确啮合条件,模数、压力角必须完全一致,齿侧间隙要控制在合理范围,间隙过大会导致传动换向时出现冲击空程,间隙过小则会在运转时出现卡滞、齿面磨损加剧的问题。建模过程中齿形的生成严格遵循渐开线生成逻辑,齿顶高、齿根高的参数匹配标准模数系列,齿根处做了标准的圆角过渡,避免应力集中导致的轮齿断裂失效。两个齿轮的中心距是安装时的核心边界尺寸,直接决定了啮合的接触状态,建模时已经按照标准中心距完成了装配约束,实际安装时只要保证两轴的平行度误差在允许范围内,就能实现平稳的啮合传动。

从功能特性来看,这套结构里大齿轮作为从动轮可以降低输出转速、提升输出扭矩,小齿轮作为主动轮时传动效率更高,反转旋转方向的特性可以直接适配设备内部动力输入输出的转向需求,不需要额外增加换向构件。轮体的中心孔是安装基准,孔径尺寸匹配常用的传动轴直径公差,装配时可以通过平键实现周向固定,保证扭矩传递过程中不会出现轮轴相对滑动。齿面的建模还原了实际加工后的表面状态,没有多余的工艺冗余结构,不管是用来做传动方案的运动仿真验证,还是作为非标设备设计时的标准件选型参考,都能直接适配常规的设计流程,不需要做过多的参数调整就能嵌入到整体设备的装配模型中,帮助设计人员快速完成传动链路的搭建,校核传动空间是否存在干涉,验证传动比是否匹配设备的运行参数需求。
